Les images vous montrent le contrôle de l'entrefer et de l'épaisseur de garniture de frein sur un motoréducteur de taille 80. Le contrôle réalisé sur un motoréducteur de taille plus petite ou plus grande est identique.

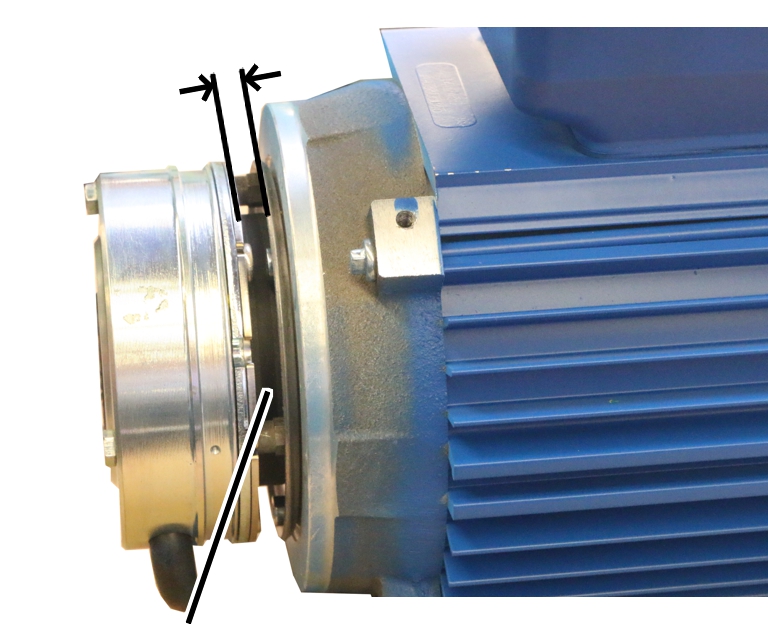

Épaisseur de garniture de frein | |
| |
Corps magnétique et plaque d'ancrage |
Rotor de frein avec garniture de frein |
Dimension |
Taille |
Taille |
Entrefer maximum |
1,3 mm |
1,3 mm |
Entrefer minimum |
0,3 mm |
0,3 mm |
Épaisseur de la garniture de frein, nouveau |
7,5 mm |
8,5 mm |
Épaisseur de la garniture de frein, minimum |
4,5 mm |
5,5 mm |
Étant donné l'usure de la garniture de frein qu'entraîne le freinage du moteur, le rotor de frein devient de plus en plus mince. En conséquence, lors du freinage, la plaque d'ancrage est poussée de plus en plus en direction du rotor de frein et l'entrefer s'élargit. Lorsque l'entrefer a atteint sa largeur maximale, un limiteur d'entrefer empêche que la plaque d'ancrage soit poussée encore davantage afin de permettre une ventilation sûre de la plaque d'ancrage. Lorsque le limiteur d'entrefer intervient, l'action du frein diminue.
Maintenant au plus tard, l'entrefer doit être à nouveau réglé. Si l'épaisseur de garniture minimale est atteinte, il faut remplacer le rotor de frein.
Si la largeur de l'entrefer est encore dans la plage autorisée, mais que le comportement à l'utilisation laisse penser que l'entrefer sera plus large qu'autorisé avant le prochain contrôle régulier : rerégler dès maintenant l'entrefer.
Vis | |
| |
Capot de protection du ventilateur |
|
Dévisser les 4 vis.
Retirer le capot de protection
du ventilateur.

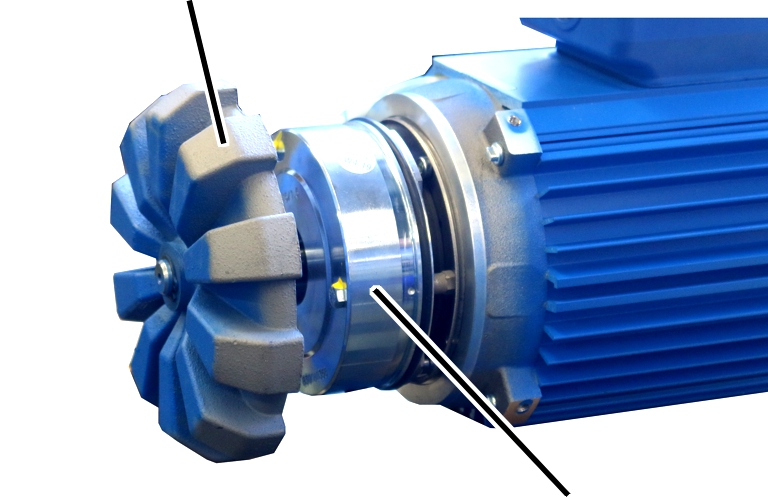

Le motoréducteur de taille 140 est équipé d'un ventilateur moulé qui sert de masse d'inertie.
Ventilateur |
|
| |
|
Frein |
Il est nécessaire de démonter le
ventilateur pour le contrôle de l'entrefer et de l'épaisseur de garniture de
frein.

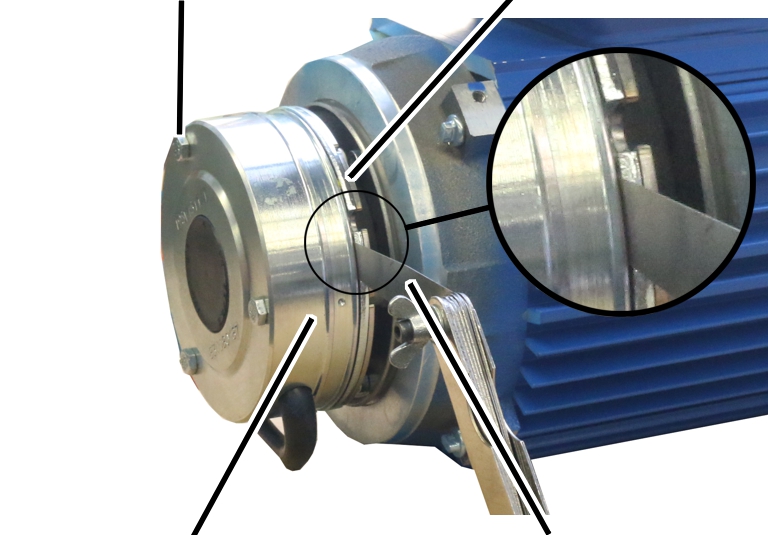

Vis hexagonale |
Plaque d'ancrage | |
| ||
Corps magnétique |
Calibre d'épaisseur |
A côté de l'une des vis hexagonales,
placer le calibre d'épaisseur dans l'entrefer qui se trouve entre le corps
magnétique et la plaque d'ancrage et mesurer l'entrefer.
Lorsque l'entrefer a atteint la
largeur maximale de la plage de fonctionnement : régler le frein. Voir
« Réglage
de l'entrefer sur le frein du motoréducteur avec réducteur à engrenage
droit°».
Dimension |
Taille 80 / 112 |
Taille 140 |
Entrefer maximum |
1,3 mm |
1,3 mm |
Entrefer minimum |
0,3 mm |
0,3 mm |
Si la largeur de l'entrefer est encore dans la plage autorisée, mais que le comportement à l'utilisation laisse penser que l'entrefer sera plus large qu'autorisé avant le prochain contrôle régulier : rerégler dès maintenant l'entrefer.
Répéter ces opérations pour les
3 vis hexagonales.
Nettoyer l'ensemble du frein à
l'air comprimé.
| |
Rotor de frein avec garniture de frein |
|
Contrôler l'épaisseur de la
garniture du frein avec un pied à coulisse.
Dimension |
Taille 80 / 112 |
Taille 140 |
Épaisseur de la garniture de frein, nouveau |
7,5 mm |
8,5 mm |
Épaisseur de la garniture de frein, minimum |
4,5 mm |
5,5 mm |
Si l'épaisseur de la garniture
du frein est inférieure à l'épaisseur autorisée : remplacer le rotor de
frein. Voir «°Remplacer
le rotor de frein et la plaque d'ancrage du motoréducteur avec réducteur à
engrenage droit°».
|
Vis | |
| ||
Capot de protection du ventilateur |
|
Mettre en place le capot de protection du ventilateur.
Bien visser les 4 vis.
