Ist der Luftspalt breiter als erlaubt, muss er neu eingestellt werden.

Übersicht:

Sobald der Fahrmotor nicht mehr läuft, drückt die Ankerplatte durch Federkraft gegen den Lüfterflügel mit Bremsbelag und bremst so den Fahrmotor ab. Zwischen Bremslagerschild und Ankerplatte entsteht ein Luftspalt (der von außen mittels Prüfspalt messbar ist). Läuft der Fahrmotor an, zieht der Magnetkörper im Bremslagerschild die Ankerplatte vom Lüfterflügel mit Bremsbelag ab, der Fahrmotor kann sich wieder frei drehen.

Nutzt sich der Bremsbelag ab, wird der Luftspalt größer. Siehe Bremse am Fahrantrieb mit Stirnradgetriebe prüfen. Ist er größer als maximal erlaubt, muss die Bremse neu eingestellt werden. Ist der Bremsbelag durch Abnutzung zu dünn geworden, muss er ausgetauscht werden. Siehe Lüfterflügel mit Bremsbelag und Ankerplatte am Fahrantrieb mit Planetengetriebe austauschen.

  Lüfterhaube abnehmen.

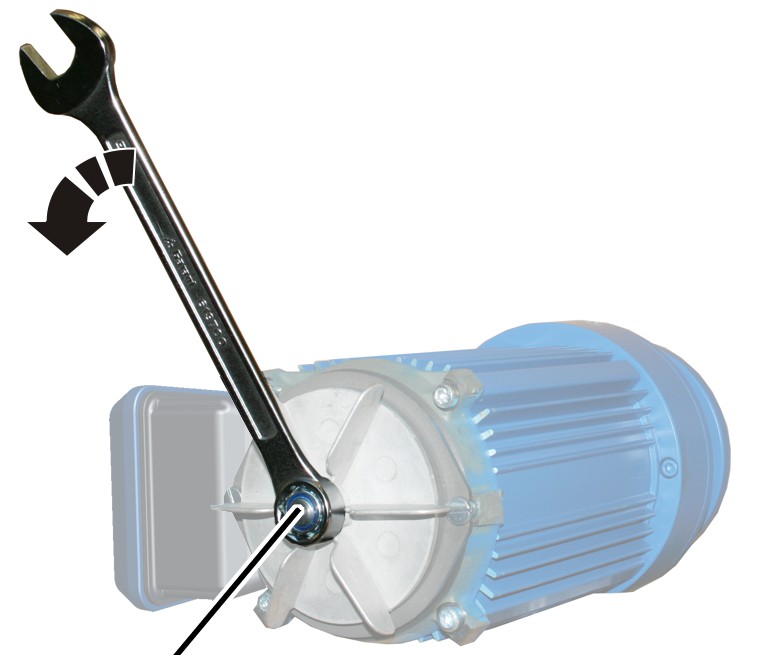

  Lüfterflügel festhalten und selbstsichernde Mutter handfest festschrauben. Der Lüfterflügel darf knapp nicht mehr drehbar sein.

●   Der Luftspalt ist nun auf 0 mm eingestellt. Dies dient als Ausgangspunkt für die folgende Einstellung.

Die selbstsichernde Mutter wird nun gelöst, um den Luftspalt der Bremse optimal einzustellen. Das Lösen der selbstsichernden Mutter orientiert sich dabei an den einzelnen Segmenten des Lüfterflügels.

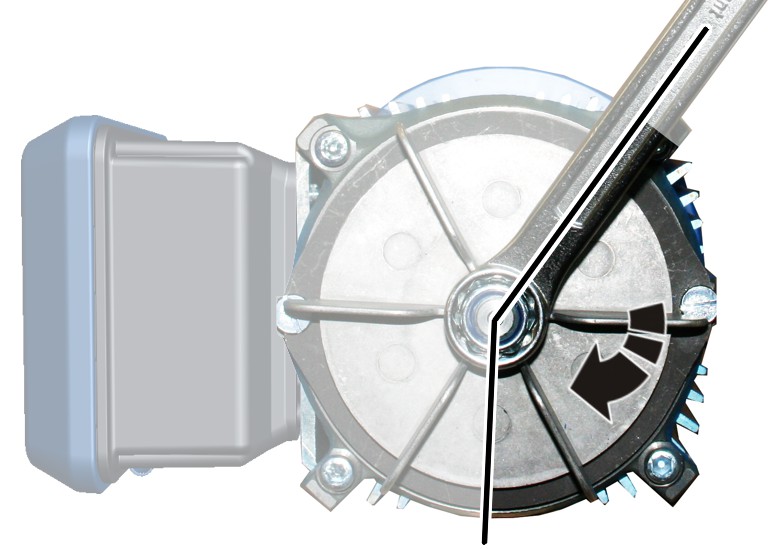

  Lüfterflügel festhalten und selbstsichernde Mutter um zweieinhalb Segmente des Lüfterflügels lösen.

●   Der Luftspalt ist jetzt auf das optimale Maß von 0,4 mm eingestellt.

Zur Kontrolle prüfen, ob der Abstand zwischen Bremslagerschild und Ankerplatte (Prüfspalt) zwischen 3,1 mm und 3,7 mm ist. Siehe Bremse am Fahrantrieb mit Stirnradgetriebe prüfen.

  Lüfterhaube aufstecken.
