Uniquement avec guirlande d’alimentation et ligne de contact VKL
|

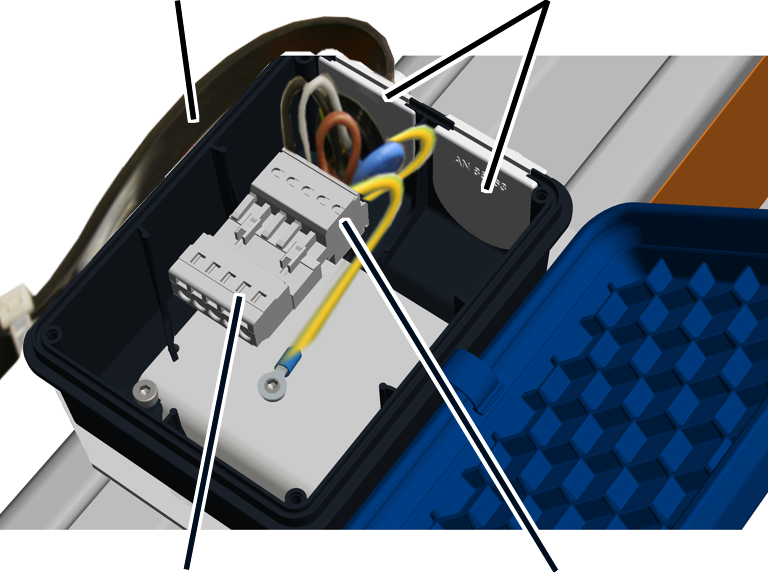

colonne montante |
Passe-câble | |
|
| ||
|
Connecteur mâle |
barrette de bornes femelles | |
Raccorder l'alimentation (de la colonne montante) :
Amener la colonne montante dans le boîtier du connecteur en passant
par le passe-câble.
Raccorder la colonne montante (conductrice de courant) sur la
barrette de bornes femelles. Voir schéma de circuit électrique.
Visser le fil de terre avec la cosse de câble sur la tôle pour
socle.
Raccorder le fil de terre de la tôle pour socle sur la barrette de
bornes femelles (à 2 rangées).
Raccordement de la sortie (à l'alimentation en courant principal) :
Alimentation en courant principal par guirlande d’alimentation :
amener la guirlande d’alimentation en courant principal dans le boîtier du
connecteur en passant par le passe-câble et la raccorder au connecteur mâle.
Alimentation en courant principal par ligne de contact VKL :
amener le câble de connexion de l'alimentation dans le boîtier du connecteur en
passant par le passe-câble et effectuer le raccordement sur le connecteur
mâle.
