vis sans tête
support articulé
Le profil de charpente 2LP/M16 ou M20 doit être vissé à une plaque à chevilles qui est chevillée à une dalle béton à l’aide de tiges filetées.
|
| |
|
vis sans tête |
support articulé |
|
|
Les images montrent le montage d’un profil de charpente 2LP/M16 ou M20 avec vis sans tête qui dépasse (pour suspension normale, suspension courte et raidisseur normal). Le montage d’un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V) ne diffère que très légèrement. |
|
|
Les images montrent le montage d'un profil de charpente 2LP/M16. Le montage d'un profil de charpente 2LP/M20 ne diffère pas de façon significative. |
|
|
Le montage d'un profil de charpente 4LP/M20 est décrit dans le manuel du produit « Montage du profil de charpente 4LP/M20 et de la suspension M20 ». |
Sur chaque plaque à chevilles :
|
|
La documentation technique vous indique à quels endroits et avec quels entraxes de suspension les profils de charpente doivent être montés à la charpente portante. |
|
|
En outre, la documentation technique indique toutes les dimensions pour la clavette comme la profondeur de trous, les distances aux bords etc.. |
Respecter exactement les dimensions, positions et distances indiquées.
D’abord, un seul des trous doit être percé ; puis, la tige filetée doit y être fixée et, après le durcissement du mortier d'injection, la plaque à chevilles doit y être vissée. Les autres trous doivent être ensuite percés à travers le trou de la plaque à chevilles vissée. Sinon, les trous risqueraient de se décaler lors du perçage et de ne pas se trouver ensuite au bon endroit.
|
profil de charpente centré sur le profilé HB |
profil de charpente perpendiculaire au profilé HB |
|
| |
|
futur profilé HB |
entraxe de suspension LB |
Positionner la plaque à chevilles comme indiqué dans
la documentation technique.
Orienter la plaque à chevilles de
manière à ce qu’elle soit, dans le sens de la longueur, exactement
perpendiculaire au futur profilé HB.
Déplacer la plaque à chevilles de
manière à ce qu’elle soit exactement centrée sur le futur profilé HB.
Cela est nécessaire afin que le profilé HB puisse être plus tard orienté.
|
| |
|
perçage |
plaque à chevilles |
Balayer et nettoyer soigneusement toute la
zone de montage.
Tracer un perçage de la plaque à
chevilles sur la charpente portante.
La plaque à chevilles dispose, selon sa capacité de charge, de deux ou trois perçages.
Sur l’un des trous de la plaque à chevilles :
|
| |
|
|
diamètre de trou |
Installer dans le marteau perforateur
une mèche pour tamponnoir en métal dur de diamètre adéquat.
Utiliser uniquement des mèches portant la marque de contrôle de l’association de contrôle Mauerbohrer e.V. Remscheid.
|
Tige filetée |
Diamètre des trous à percer d |
|
M12 |
14 mm |
|
M16 |
18 mm |
Ce chapitre s’applique uniquement si le système de ponts HB doit être chevillé dans des corps en béton préfabriqués, des corps en béton entièrement coulés ou autres corps en béton.
|
enrobage en béton |
|
|
| |
|
profondeur de trou |
|
La documentation technique indique toutes les dimensions pour les tiges filetées chevillées comme la profondeur de trous, distance aux bords etc.. Observer ces indications avec précision.
|
Tige filetée |
Profondeur de perçage à partir du bord inférieur de la charpente portante h |
Enrobage en béton (base de trou percé jusqu'au bord supérieur de la dalle béton) |
|
M12 |
min. 105 mm |
min. 25 mm |
|
M16 |
min. 130 mm |
min. 30 mm |
Percer le trou.
Ce chapitre s’applique uniquement si la tige filetée doit être chevillée dans les plafonds à éléments (ex. : plafonds filigranes).
|
enrobage en béton |
profondeur de trou béton coulé sur place | |
|
| ||
|
profondeur de trou |
profondeur du trou élément semi-fini | |
La tige filetée doit donc être ancrée entièrement dans le béton coulé sur place avec la « profondeur de trou béton coulé sur place ».
Respecter la profondeur de trou béton
coulé sur place et l'enrobage en béton.
La documentation technique indique toutes les dimensions pour les tiges filetées chevillées comme la profondeur de trous, distance aux bords etc.. Observer ces indications avec précision.
|
Tige filetée |
Profondeur de trou béton coulé sur place (ho) |
Enrobage en béton (base de trou percé jusqu'au bord supérieur de la dalle béton (u)) |
|
M12 |
min. 105 mm |
min. 25 mm |
|
M16 |
min. 130 mm |
min. 30 mm |
Ajouter
l'épaisseur de l’élément semi-fini à la profondeur de trou béton coulé sur
place.
Profondeur de trou totale = profondeur de trou béton coulé sur place + épaisseur de l'élément semi-fini
L'épaisseur maximale de l'élément semi-fini ne doit pas dépasser 70 mm.
Dans le cas de plafonds à éléments, des tiges filetées d’une plus grande longueur totale sont fournies pour compenser l’épaisseur supplémentaire de l’élément semi-fini non portant.
Tenir le marteau perforateur
exactement à la verticale et percer le trou.
|
Trou percé |
| |
|
| ||
|
aspirateur |
air comprimé | |
Souffler aux moins deux fois les trous
percés avec une pompe de soufflage ou avec de l'air comprimé sans huile et
aspirer la poussière de perçage.
|
|
balai pour trous percés |
|
| |
Brosser deux fois les trous percés
avec un balai pour trous percés.
Souffler deux fois encore les trous
percés et aspirer la poussière de perçage.
|
| |
|
|
Tige filetée |
Introduire entièrement les tiges
filetées dans les trous percés pour tester leur profondeur. La tige avec les
cônes doit être entièrement enfoncée dans le trou percé, ceci précisément
jusqu'au début du filetage.
Si l'un des trous percés n'est pas assez profond :
Repercer et nettoyer comme indiqué
précédemment.
|
Mélangeur statique | ||
|
| ||
|
Pistolet d'injection |
| |
Dévisser le bouchon de la
cartouche.
Visser dessus le mélangeur
statique.
Placer la cartouche dans le pistolet
d'injection.
|
Pointe du mélangeur statique |
Mortier d'injection non mélangé |
|
| |
|
|
Mortier d'injection mélangé, gris |
Presser le mortier d'injection de la
cartouche jusqu'à ce que le mortier d'injection qui en sort se mélange de façon
homogène et devienne nettement gris. Ne pas utiliser le mortier qui n'est pas de
couleur grise.
─ Ne pas retirer le mélangeur statique de la cartouche en cas d'interruptions (par exemple entre deux montages de cheville).
─ Après chaque interruption, presser deux injections de mortier. Ne pas utiliser le mortier de ces deux pressions.
─ Après toute interruption prolongée, installer un nouveau mélangeur statique et presser à nouveau le mortier d'injection jusqu'à ce que le mortier d'injection qui en sort soit nettement gris.
─ Le mortier d'injection qui n'est pas de couleur grise n'est pas bien mélangé et ne prend pas. Ne pas utiliser de mortier qui ne serait pas de couleur grise !
─ Durée de traitement du mortier d'injection :
|
Température de la cartouche |
Durée de traitement [min] |
|
+ 5 °C |
15 min |
|
+ 20 °C |
6 min |
|
+30 °C |
4 min |
|
|
Échelle |
|
| |
Consulter le tableau pour connaître la
quantité nécessaire de mortier d'injection. Remplir le trou percé de mortier
d'injection à partir de la base de trou percé en veillant à ce qu'il n'y ait pas
de bulles. Consulter l'échelle de la cartouche pour connaître la quantité
versée.
|
Trou percé |
Quantité nécessaire de mortier d'injection |
|
Au moins 8 graduations | |
|
M16 |
Au moins 10 graduations |
Poursuivre immédiatement le travail
(voir « Vissage
de la tige filetée dans le trou percé »). Sinon, le mortier d'injection
durcit et devient inutilisable.
|
| |
|
| |

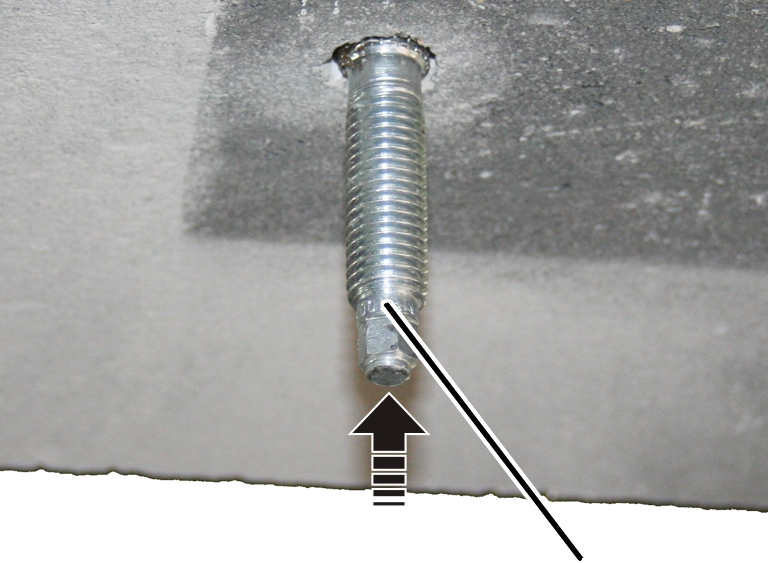

Tourner légèrement la tige filetée
(sans rondelle à portée sphérique ni écrou hexagonal) et l'enfoncer dans le trou
percé. Appuyer sur la tige filetée jusqu'à ce que la tige avec les cônes soit
entièrement enfoncée dans le trou percé, ceci précisément jusqu'au début du
filetage.
● Un peu de mortier d'injection sort alors du trou percé.
● Uniquement dans le cas de plafonds à éléments : la tige filetée étant ancrée uniquement dans le béton coulé sur place, mais étant donné que l’élément semi-fini se trouve encore en dessous du béton coulé sur place, aucun mortier d'injection ne sort du trou percé.
Si aucun mortier d'injection ne sort du trou percé :
Retirer aussitôt la tige filetée du
trou percé.
Rajouter du mortier d'injection dans
le trou percé.
Tourner à nouveau la tige filetée
comme décrit.
Poursuivre immédiatement le travail
(voir « Essuyer
le mortier d'injection »). Sinon, le mortier d'injection durcit et il
n'est plus possible d'installer la plaque à chevilles.
Essuyer le mortier d'injection qui
s'écoule.
Il n'est sinon plus possible de visser ultérieurement la plaque à chevilles à plat sous la dalle béton.
|
Cale |
|
|
| |
Tourner la cale avec la face concave
en direction de la tige filetée et l'enfoncer dans le trou percé.
Appuyer sur la cale jusqu'à ce que la
tige filetée soit bien positionnée dans le trou percé et ne glisse pas hors du
trou.
● La tige filetée est à cet effet légèrement poussée sur le côté. Ceci est sans importance pour la suite du montage.
Laisser durcir le mortier d'injection.
|
Température dans la dalle béton |
Durée de durcissement [min] |
|
de -5°C à 0°C |
360 min |
|
de +1°C à +5°C |
180 min |
|
de +6°C à +10°C |
90 min |
|
de +11°C à +20°C |
35 min |
|
de +21°C à +30°C |
20 min |
|
de +31°C à +40°C |
12 min |
Tableau : durées de durcissement lorsque la dalle béton est sèche. Multiplier ces durées par deux si le béton est mouillé ou humide.
Conseil :
On peut profiter de la durée de durcissement du mortier d'injection pour monter la première tige filetée sur les autres plaques à chevilles.
Après le durcissement du mortier d'injection sur la première tige filetée :
|
|
douille élastique |
|
| |
|
Plaque à chevilles |
Tige filetée |
Retirer la partie de la cale qui
dépasse.
Pousser la plaque à chevilles avec le
perçage sans filetage sur la tige filetée montée.
Ne pas utiliser les perçages avec filetage. Le profil de charpente sera monté sur ces derniers.
Positionner la plaque à chevilles
comme décrit au début.
Placer la douille élastique sur la
tige filetée.
Enfiler l'auxiliaire de montage sur la
tige filetée.
Enfoncer la douille élastique avec un
marteau et l'auxiliaire de montage jusqu'à ce que l'extrémité inférieure de la
douille élastique affleure le bord inférieur de la plaque à chevilles.
|
rondelle à portée sphérique |
rondelle à rotule concave |
|
| |
|
écrou hexagonal |
Tige filetée |
Placer la rondelle à rotule concave
sur la tige filetée.
Enfiler la rondelle à portée
sphérique.
Visser l'écrou hexagonal M12 ou M16
sur la tige filetée et serrer prudemment de façon à ne plus pouvoir faire
pivoter la plaque à chevilles.
● La plaque à chevilles est bien positionnée sous la dalle béton et sert de gabarit pour les autres trous percés.
Placer ensuite tous les autres trous :
Percer la dalle béton à travers la
plaque à chevilles là où se trouvent tous les autres trous de la plaque à
chevilles (un ou trois autre(s) trou(s)).
La plaque à chevilles vous sert de gabarit.
Nettoyer les trous percés, vérifier la
profondeur des trous percés, préparer la cartouche, remplir le trou percé de
mortier d'injection, tourner la tige filetée dans le trou percé, essuyer le
mortier d'injection, laisser durcir le mortier d'injection et visser la plaque à
chevilles comme décrit précédemment.
La cale n'est utilisée que pour la première tige filetée.
Aussitôt après le durcissement du mortier d'injection :
Serrer tous les écrous hexagonaux avec
le couple de serrage approprié.
|
Tige filetée |
Couple de serrage |
|
M12 |
40 Nm |
|
M16 |
60 Nm |
S'il est impossible de serrer l'écrou hexagonal au couple de serrage nécessaire (par exemple parce que la tige filetée tourne en même temps que l'écrou), c'est que la tige filetée est mal installée.
Dans ce cas :
─ Ne pas continuer le montage du système de ponts HB.
─ Appeler ABUS et demander comment poursuivre la procédure.
Sur toutes les tiges filetées :
|
|
écrou de sécurité | |
|
| ||
|
|
Vernis de scellage | |
Visser les écrous de sécurité sur les
tiges filetées. Bien serrer manuellement.
Sceller les écrous hexagonaux, les
écrous de sécurité et les tiges filetées avec du vernis de scellage.
Ne pas sectionner les tiges filetées qui dépassent :
Des Caractéristiques techniques sont imprimées sur la tête des tiges filetées. Celles-ci permettent d’identifier ultérieurement la tige filetée. Pour cette raison, il est interdit de sectionner les parties de tiges filetées qui dépassent.
Remplir le protocole des chevilles et
l'ajouter au livret d'inspection du pont.
Ce chapitre s’applique uniquement à un profil de charpente 2LP/M16 avec support articulé vissé (pour raidisseur normal, suspension oblique, raidisseur oblique et suspension en V).
Sur chaque profil de charpente 2LP/M16 avec support articulé :
Selon l'orientation de la charpente portante, les supports articulés peuvent être montés parallèlement ou perpendiculairement au profil de charpente 4LP/M20.
|
profil de charpente |
|
|
| |
|
|
support articulé |
Introduire la vis à côtes M16x35 à
travers le support articulé.
Introduire le support articulé avec la
vis à côtes dans le profil de charpente.
Depuis l’arrière, tourner sans serrer
l’écrou à côtes M16 sur la vis à côtes.
Selon les besoins, tourner le support
articulé parallèlement ou perpendiculairement au profil de charpente.
Visser l’écrou à côtes.
300 Nm.
Sur chaque profil de charpente 2LP/M16 ou M20 :
|
profil de charpente |
plaque de serrage |
|
| |
|
vis à côtes |
plaque de fixation |
Introduire 2 vis à côtes M16x70 à
travers 2 plaques de serrage, 1 profil de charpente et 2 plaques de
fixation.
Maintenir le profil de charpente sous
la plaque à chevilles et visser les vis à côtes sans serrer.
Visser d’abord les 2 vis à côtes
M16x70 sans forcer.
Les vis à côtes seront serrées à fond plus tard (après l’orientation du profilé HB) au couple de serrage adéquat.
Si les profils de charpente 2LP/M16 ou M20 peuvent déjà être orientés définitivement :
Visser les vis à côtes. 200 Nm
