Fahrantriebe HBF prüfen



Vorspannung der Tellerfedern prüfen

An allen Fahrantrieben HBF:

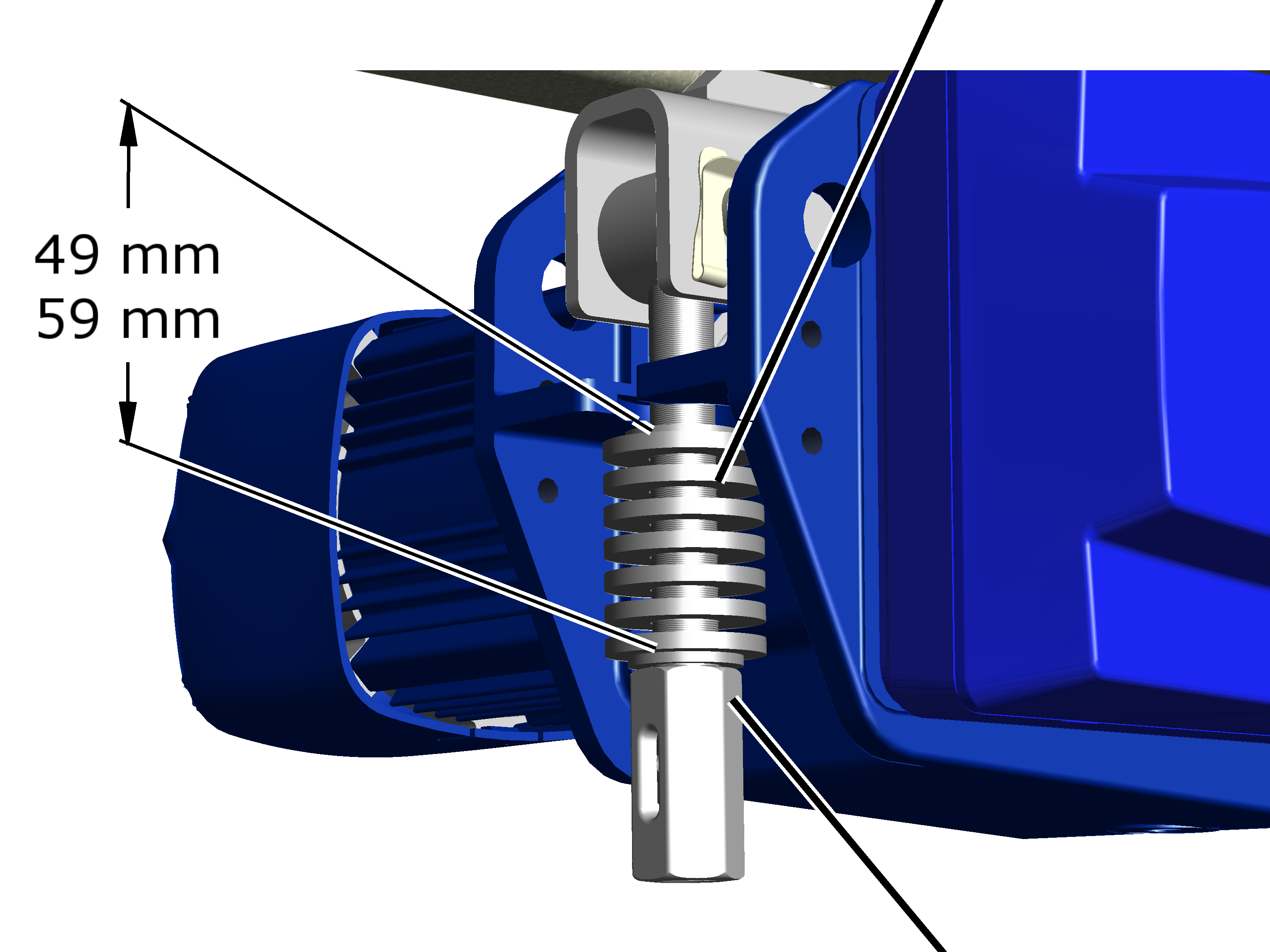

Tellerfedern



Kupplung

*   Die Vorspannung der Tellerfedern prüfen. Die Kupplung muss soweit gedreht sein, dass die Tellerfedern (einschließlich der oberen und unteren Scheiben) die richtige Länge haben:

─     Bei Verbindung des Fahrantriebs HBF an der Seite des Reibrades: H = 59 mm.

─     Bei Verbindung des Fahrantriebs HBF an der Seite des Fahrmotors: H = 49 mm.

*   Sind die Tellerfedern zu stark oder zu gering gespannt: Die Tellerfedern neu einstellen.





Reibrad prüfen

An allen Fahrantrieben HBF:

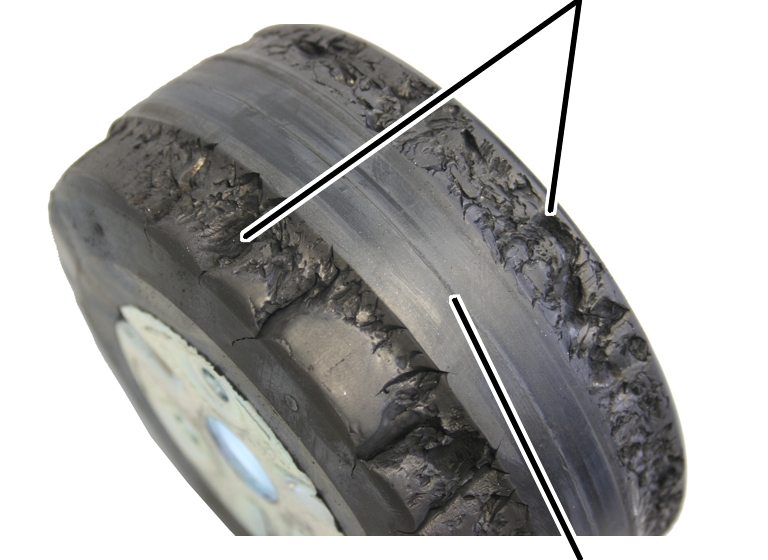

(Stark) beschädigter Bereich am Reibrad



Unbeschädigter Bereich am Reibrad (Bereich innerhalb des Fahrspalts)

Beispiel für Schäden am Reibrad.

*   Die Lauffläche des Reibrades prüfen. Die Lauffläche darf nicht eingerissen, stark abgenutzt oder sonstwie beschädigt sein.

*   Ist die Lauffläche des Reibrades nicht mehr in Ordnung: Das Reibrad austauschen. Siehe Reibrad wechseln.
