Cable de conexión
Enchufe hembra
Cable de la botonera con conector de bayoneta y tuerca de bayoneta
Si la cadena muestra signos de desgaste o si se ha alargado demasiado por el uso (véase Comprobar la cadena), deberá cambiarse.
Por la construcción modular del polipasto de cadena, no hace falta desmontar la reductora para cambiar la guía y la nuez de arrastre. En su lugar, se desmonta la tapa de motor, dejando libre la nuez de arrastre.
|

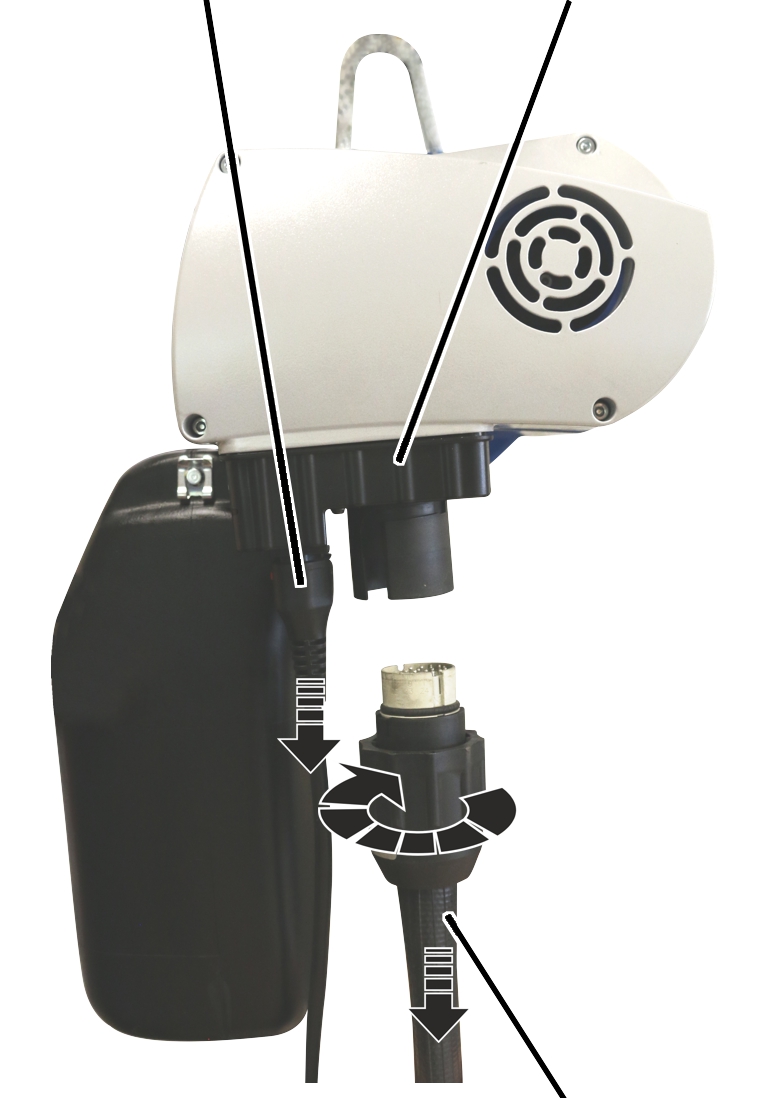

Cable de conexión |
Enchufe hembra |
|
| |
|
|
Cable de la botonera con conector de bayoneta y tuerca de bayoneta |
Soltar la tuerca de bayoneta del
cable de la botonera.
Extraer el cable de la
botonera
|
| |
|
Caja guardacadena |
Perno |
Soltar el seguro SL del
perno.
Sujetar la caja guardacadena y
extraer el perno.
Extraer la caja
guardacadena.
|

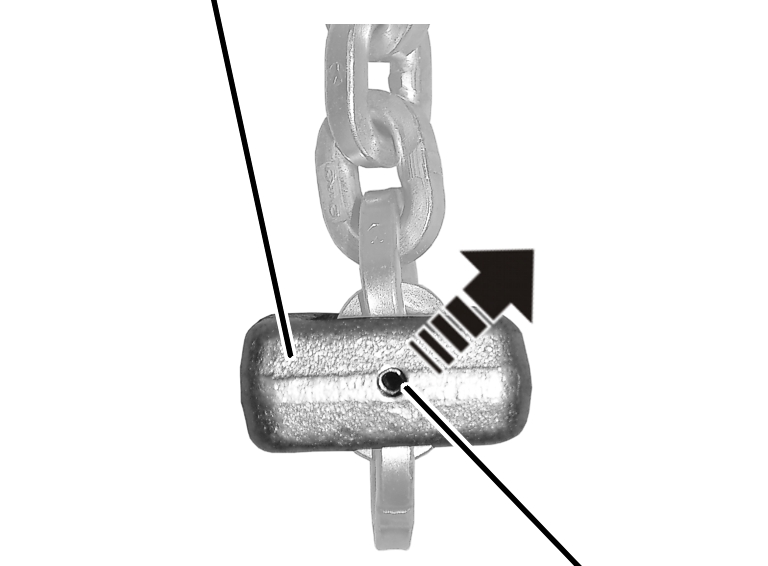

Tope de cadena |
|
|
| |
|
|
Casquillo tensor |
Extraer con un golpe el
casquillo tensor del enganche de cadena.
|

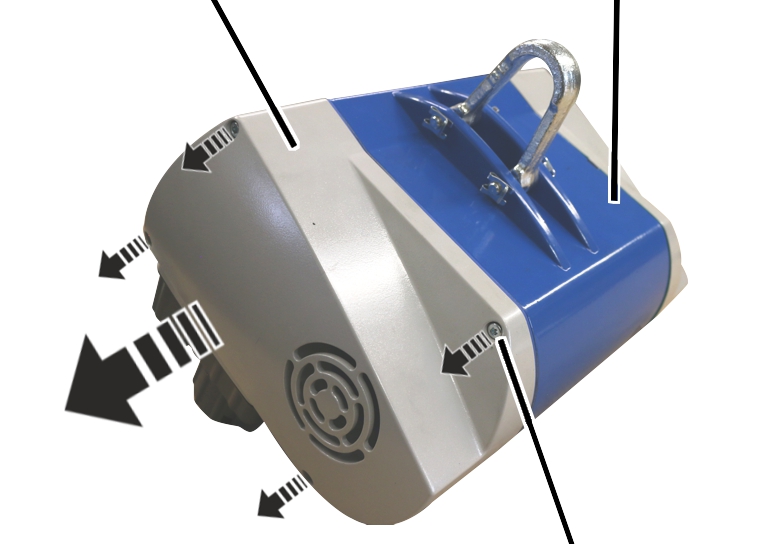

Carcasa | |
|
| |
|
|
Tornillo cilíndrico |
Desatornillar la tapa del motor
de la carcasa.
|
|
Enchufes |
|
| |
|
Cable de conexión del motor |
Tapa del motor |
Extraer el enchufe del cable de
conexión del motor fuera de la pletina.
|
| |
|

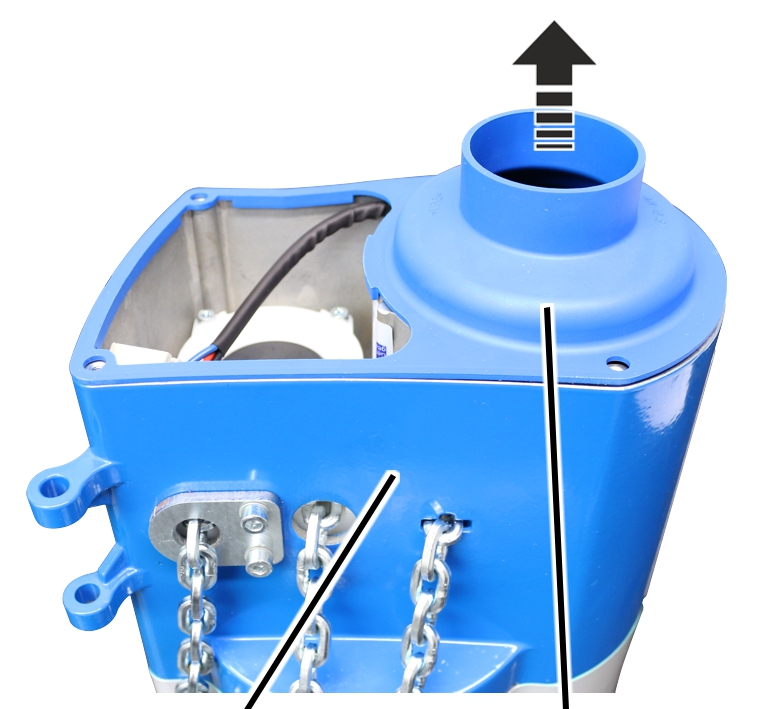

Carcasa |
Junta |
Extraer la junta.
|

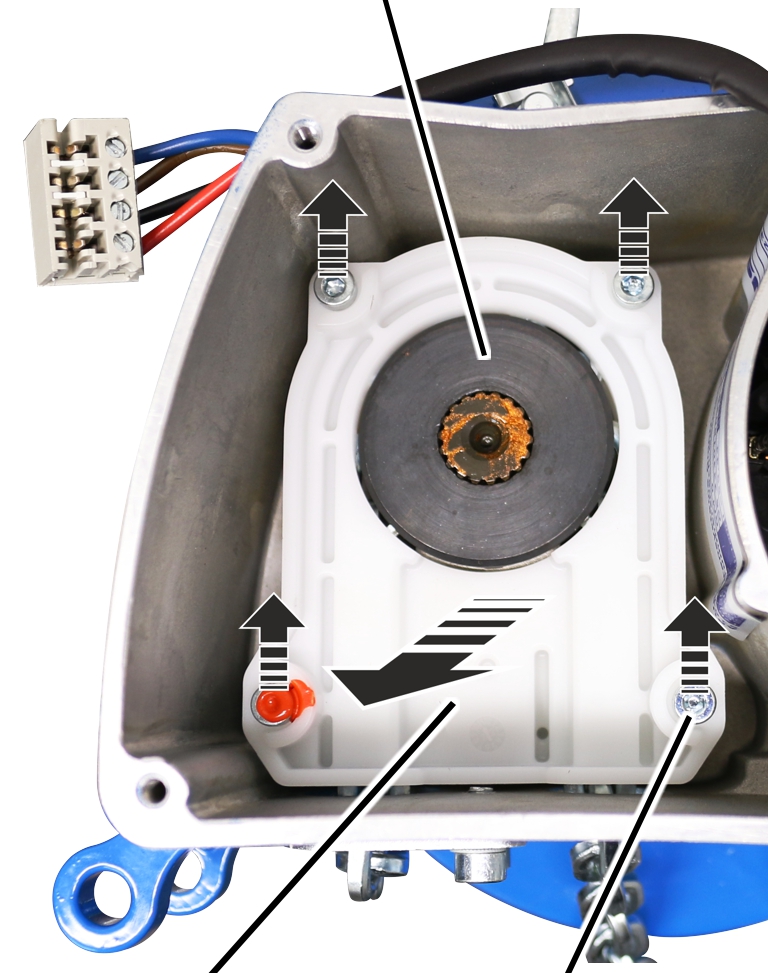

Nuez de arrastre de cadena | |
|
| |
|
Mitad superior de la guía de cadena |
Tornillo |
Soltar los tornillos (4x) de la
guía de cadena.
Extraer la mitad superior de la
guía de cadena.
|

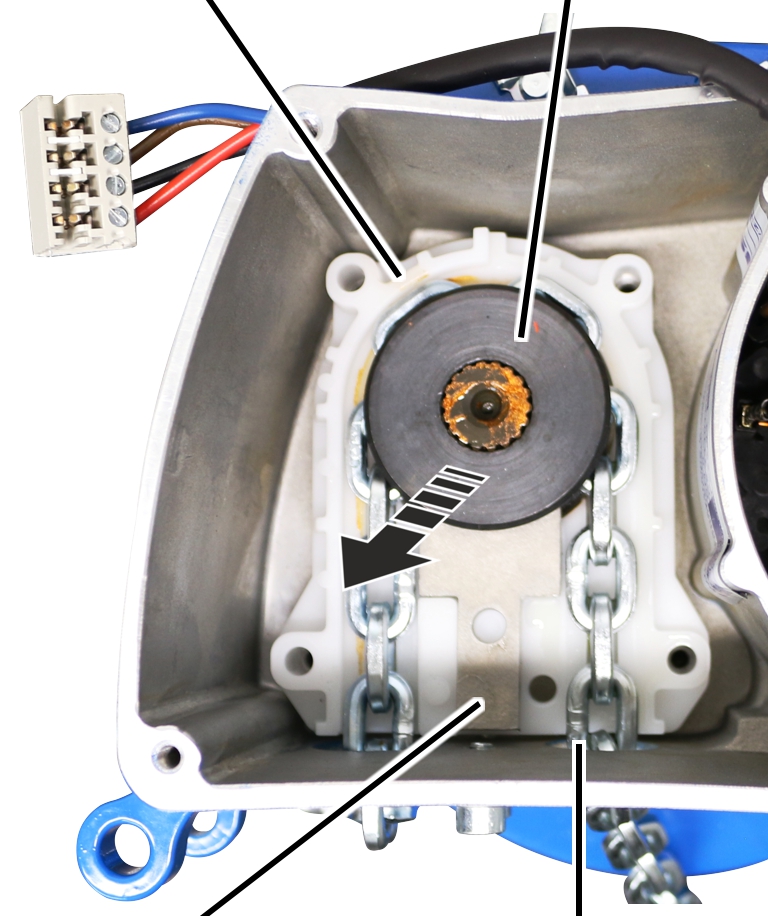

Mitad inferior de la guía de cadena |
Nuez de arrastre de cadena |
|
| |
|
Rascador |
Cadena |
Extraer de la carcasa la mitad
inferior de la guía de cadena con nuez de arrastre de cadena, cadena y
rascador.
|
| |
|

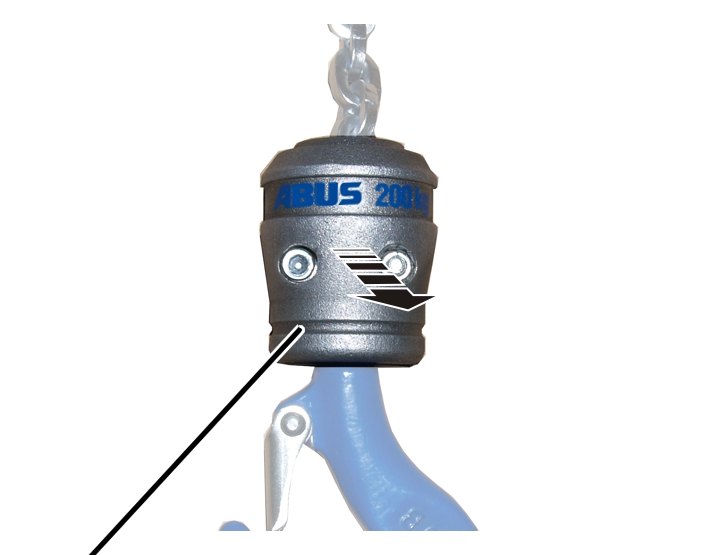

Aparejo del gancho |
|
Desatornillar el aparejo del
gancho.
|
| |
|
Mitad de elemento de fijación de la cadena |
Rodamiento axial de bolas |

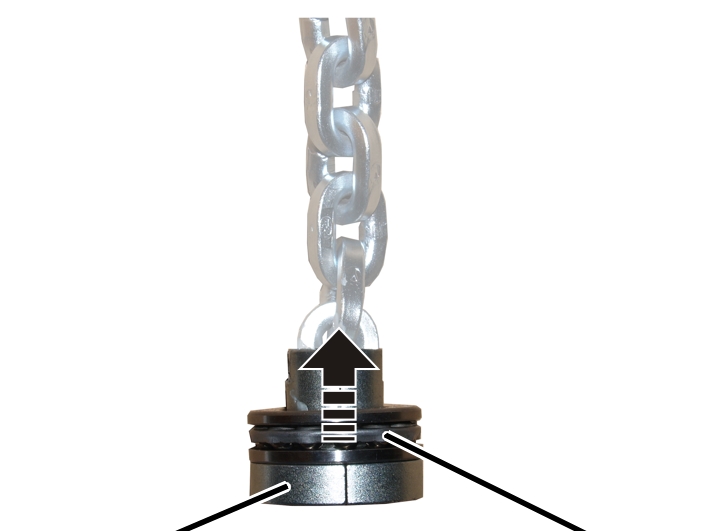

Empujar hacia arriba el
rodamiento axial de bolas de tres piezas.
Extraer las dos mitades del
elemento de fijación de la cadena.
Anotar la disposición del rodamiento axial de bolas y extraerlo de la cadena.
|
Pasador cilíndrico |
|
|
| |
|
Final del segundo ramal |
|
Sujetar el final del segundo ramal
y extraer el pasador.
● La cadena está ahora suelta.
|
|
Segundo ramal de la cadena |
|
| |
|
Trócola |
|
Extraer la cadena de la
trócola.
|
Nuez de arrastre de cadena |
|
|
| |
|
Rascador |
Cadena |
Insertar la mitad inferior de la
guía de cadena en la carcasa.
Engrasar nueva nuez de arrastre
de cadena.
Lubricante "High-Lub LT1 EP". Para detalles, véase Lubricantes.
Pasar la nueva cadena por el
orificio izquierdo en la carcasa.
Pasar la nueva cadena alrededor
de la nuez de arrastre de cadena.
Insertar el rascador en la nuez
de arrastre de cadena.
|

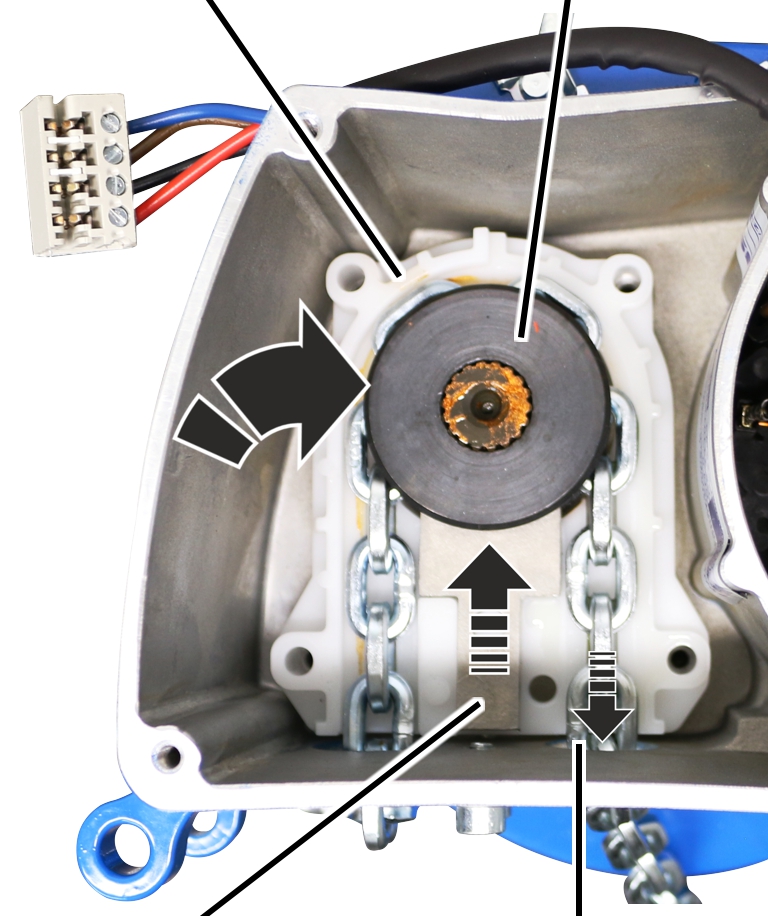

Mitad inferior de la guía de cadena |
Nuez de arrastre de cadena |
|
| |
|
Rascador |
Cadena |
Colocar la nuez de arrastre de
cadena con rascador y cadena en la mitad inferior de la guía de cadena.
Tirar del extremo de la cadena
fuera de la carcasa a través del orificio derecho.
|
Nuez de arrastre de cadena | |
|
| |
|

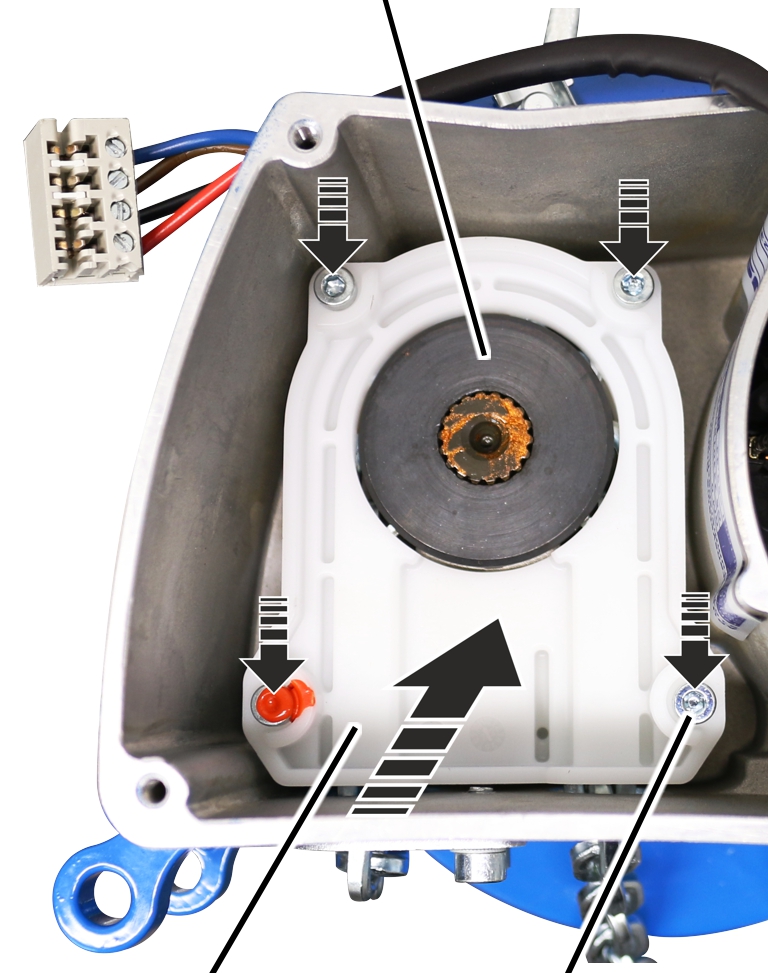

Mitad superior de la guía de cadena |
Tornillo |
Colocar la mitad superior de la
guía de cadena bien enrasada sobre la mitad inferior.
Atornillar los tornillos (4x) de
la guía de cadena. 3 Nm
|
| |
|
|
Extremo interior de la cadena |
Utilizar el extremo interior de
la cadena para montar el gancho.
|
Anillo de rodamiento |
Jaula de rodamiento |
|
| |
|
Anillo de rodamiento |
|
Insertar el rodamiento axial de
bolas por el lado correcto en la cadena: primero el anillo de rodamiento de
mayor diámetro interior (pulido), luego la jaula y al final el anillo de
rodamiento de menor diámetro interior (no pulido).
Colocar las mitades del elemento
de fijación por ambos lados sobre la cadena.
|
|

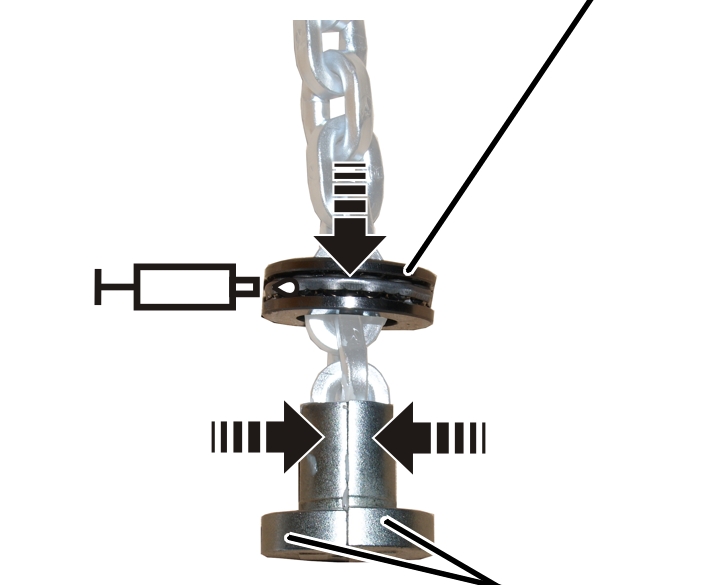

Rodamiento axial de bolas |
|
| |
|
|
Mitades de elemento de fijación de la cadena |
Insertar el rodamiento axial de
bolas sobre las mitades del elemento de fijación.
Engrasar el rodamiento axial de
bolas.
Lubricante "High-Lub LT1 EP". Para detalles, véase Lubricantes.
|
|

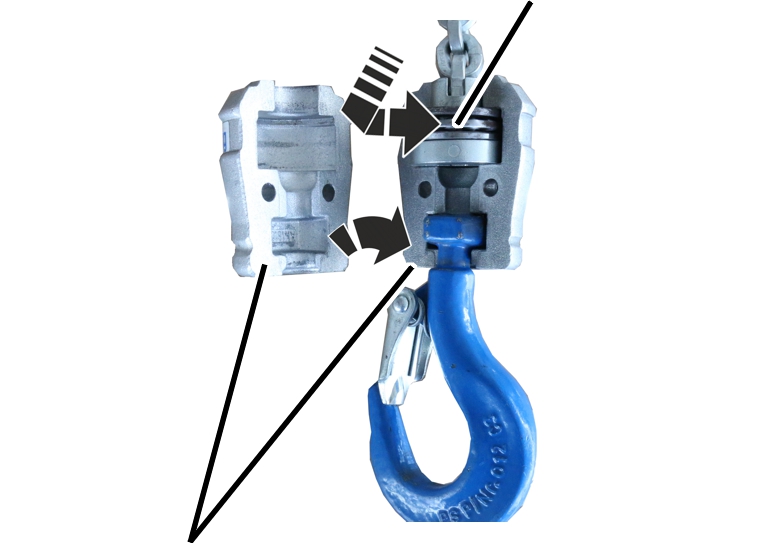

Rodamiento axial de bolas con mitades de elemento de fijación de la cadena |
|
| |
|

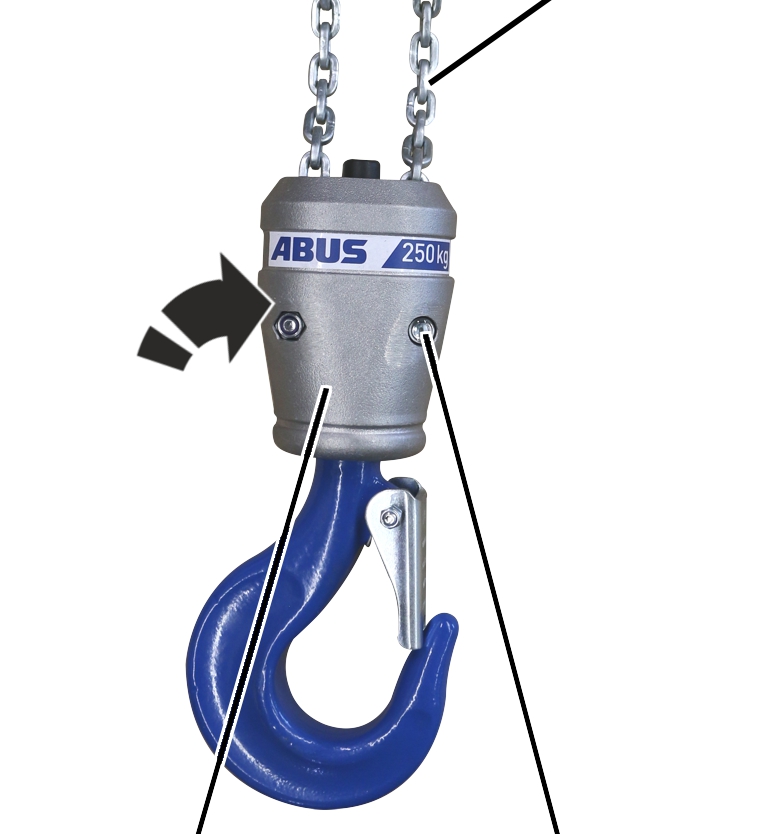

Aparejo del gancho |
|
Insertar el rodamiento axial de
bolas con mitades de elemento de fijación de la cadena en una mitad del aparejo
del gancho.
Unir las mitades del aparejo del
gancho.
Atornillar el aparejo del gancho
con el tornillo cilíndrico y la tuerca autoblocante (2x).
|

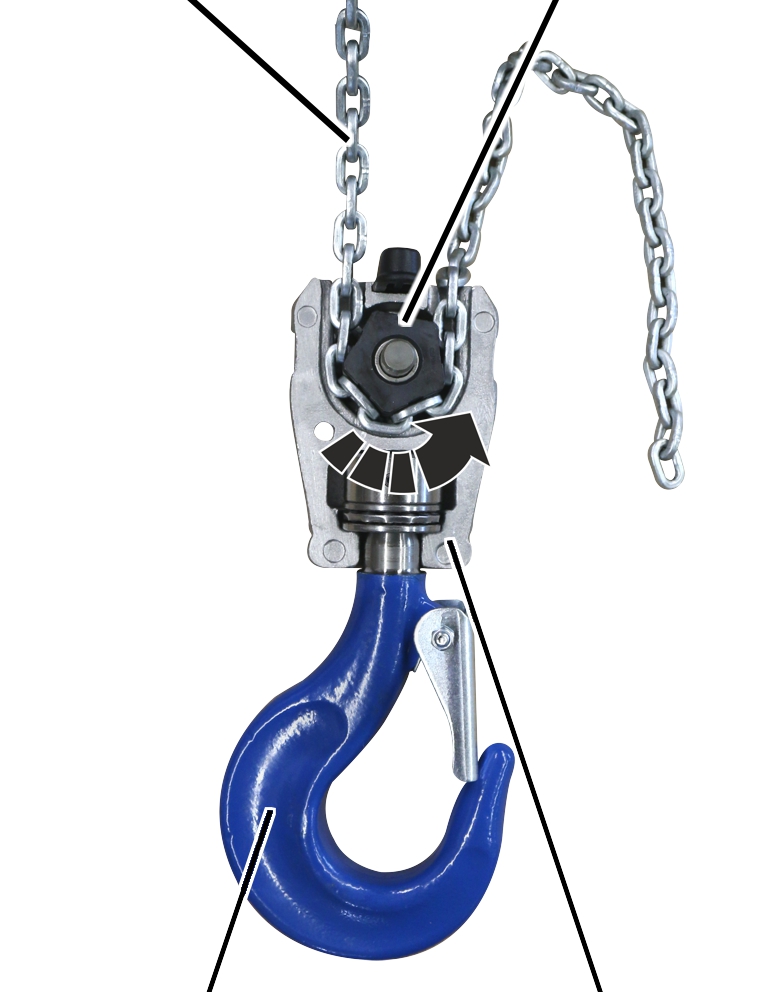

Segundo ramal de la cadena |
Polea de inversión |
|
| |
|
Gancho |
Mitad inferior de la trócola |
Orientar el segundo ramal de la
cadena sin torsión.
Colocar el segundo ramal
alrededor de la polea de inversión en la trócola.
El segundo ramal no debe tener torsión alguna.
|
|
Segundo ramal de la cadena |
|
| |
|
Mitad superior de la trócola |
Tornillo cilíndrico con tuerca autoblocante |
Colocar la mitad superior de la
trócola bien enrasada sobre su mitad inferior.
Atornillar la trócola con los
tornillos cilíndricos (2x) y tuercas autoblocantes. 10 Nm.
|

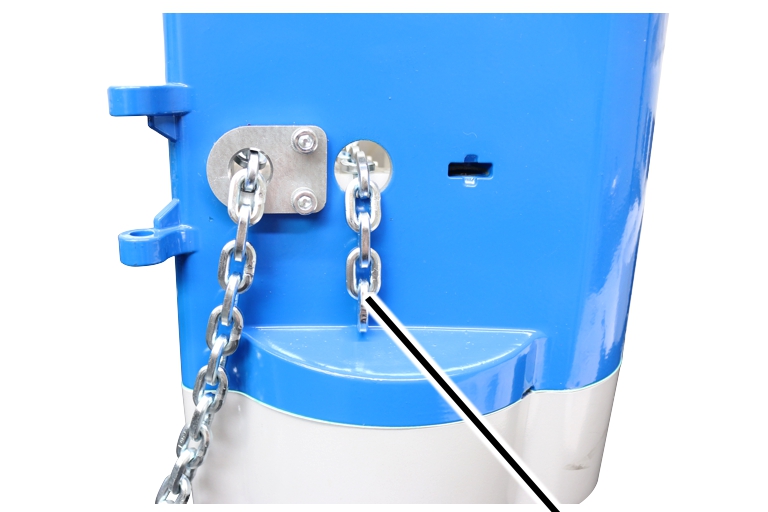

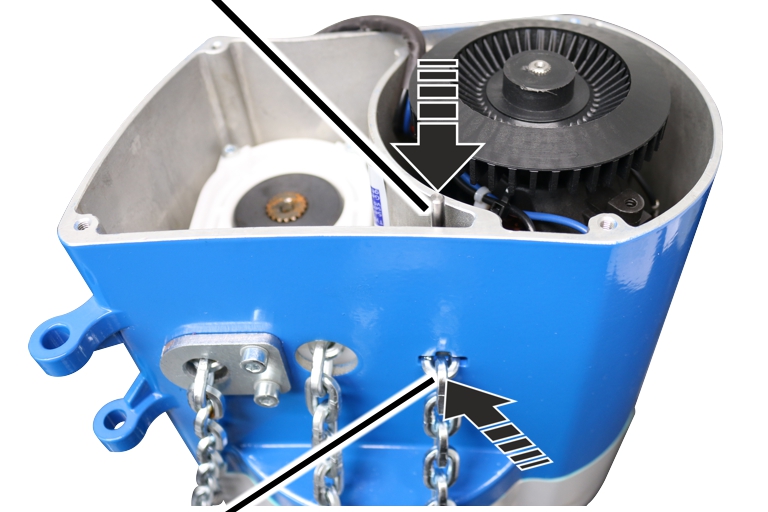

Pasador cilíndrico |
|
|
| |
|
Final del segundo ramal |
|
Insertar el extremo del segundo
ramal en el segundo hueco de la carcasa.
Insertar con un golpe el pasador
cilíndrico.
● El extremo de la cadena ha quedado fijado.
|
Si hay que sustituir la cadena:
Consejo:
Fije una brida de plástico o un alambre en el extremo de la cadena antigua para poder enhebrar la nueva lentamente por la guía de cadena.
| ||||||
|
| |
|
Carcasa |
Junta |
Presionar la junta bien a ras de
la carcasa.
|
|

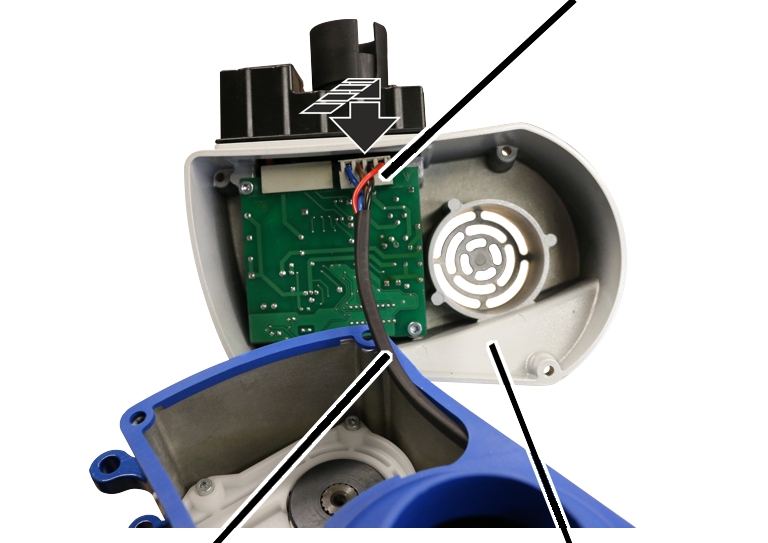

Enchufes |
|
| |
|
Cable de conexión del motor |
Tapa del motor |
Insertar el enchufe del cable de
conexión del motor en la pletina bajo la tapa de motor.
|

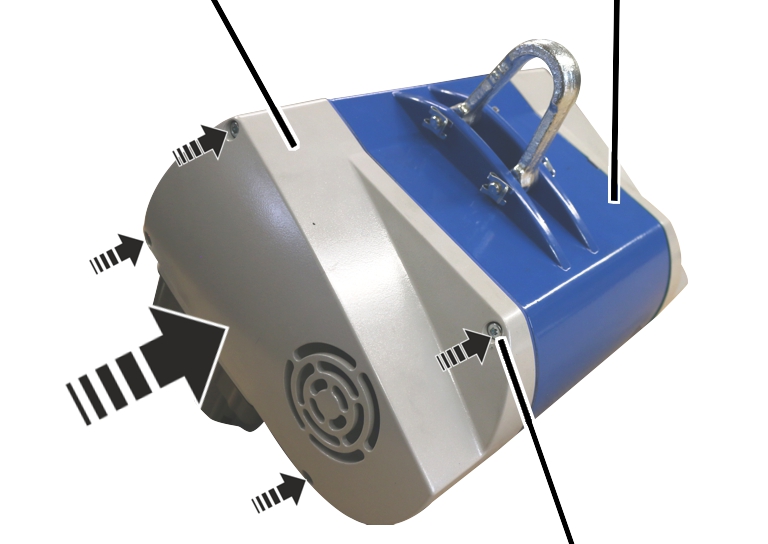

Tapa del motor |
Carcasa |
|
| |
|
|
Tornillo cilíndrico |
Sujetar la tapa de motor sobre
la carcasa.
Atornillar la tapa del motor con
los tornillos cilíndricos M4x55 (3x) y con el tornillo cilíndrico M4x20 (1x).
5 Nm.
|
| |
|
| |
|
|

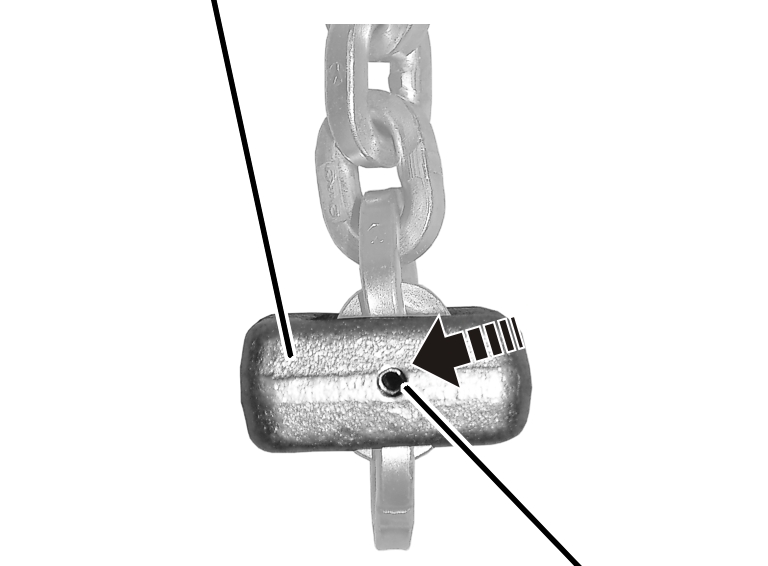

Casquillo tensor |
Utilizar el extremo exterior de
la cadena para montar el tope de cadena.
Girar el tope de cadena de forma
que la apertura, en estado montado, señale en dirección hacia el ramal interior
(ramal con carga).
Insertar el tope de cadena en el
penúltimo o antepenúltimo eslabón (según la versión del paso anterior).
Insertar a golpes el casquillo
tensor en el tope de cadena.
Colocar la cadena en la caja
guardacadena.
Comprobar que la cadena quepa
totalmente en la caja guardacadena. Si la caja guardacadena es demasiado
pequeña, contacte con el Servicio Técnico de ABUS. Véase Servicio técnico de ABUS.
|
| |
|
Caja guardacadena |
Perno |
Girar la caja guardacadena como
se muestra en la figura
Colocar la cadena en la caja
guardacadena.
Montar la caja guardacadena con
el perno al polipasto de cadena.
|
|
Perno |
|
| |
|
Seguro SL |
Caja guardacadena |
Insertar el seguro SL sobre el
perno.
Consejo
Si la cadena no está lo suficientemente engrasada, habrá que engrasarla. Véase ʺEngrasar la cadenaʺ.
|
Cable de conexión |
Enchufe hembra |
|
| |
|
|
Cable de la botonera con conector de bayoneta y tuerca de bayoneta |
Insertar el enchufe del cable de
conexión en el polipasto de cadena.
Abrir la tuerca de bayoneta de
la botonera.
Insertar el conector de bayoneta
en el polipasto de cadena.
Enroscar la tuerca de bayoneta
de la botonera.
