Les images montrent le montage d'un motoréducteur du dispositif de levage GM 5000 sur un chariot birail (de type D). Le montage sur un chariot monorail ou sur un modèle d'une autre taille n'est pas significativement différent.
|
|
Risque de chute de la charge en cas d'élingage directement sur le moteur de levage ! Le point d'élingage déplaçable sur le moteur de levage n'est pas conçu pour l'élingage de l'ensemble du motoréducteur du dispositif de levage. Si le motoréducteur du dispositif de levage y est élingué, le point d'élingage risque de rompre et le motoréducteur du dispositif de levage risque de tomber. Utiliser le point d'élingage déplaçable uniquement pour le moteur de levage séparé. |
Déterminer le poids du
motoréducteur du dispositif de levage. Voir le document séparé
« Caractéristiques techniques » du motoréducteur du dispositif de
levage correspondant.
|

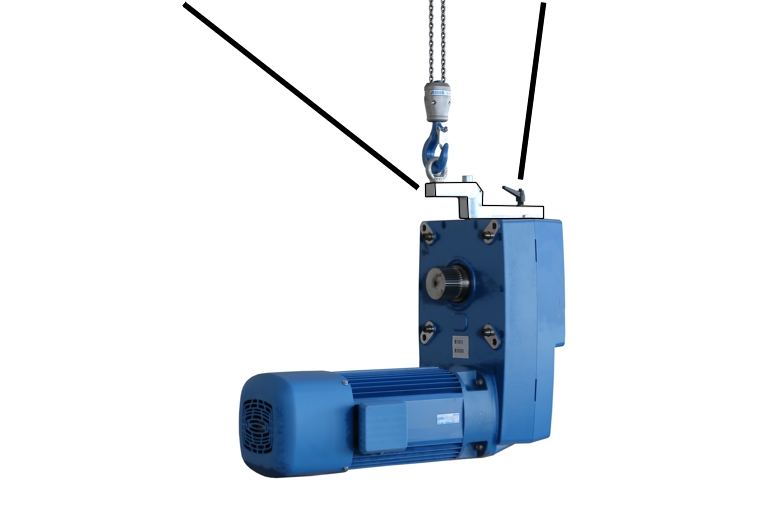

Auxiliaire de montage |
Plaque de pression |
|
| |
Visser un auxiliaire de montage
dans le motoréducteur du dispositif de levage.
Desserrer la plaque de pression,
la pousser contre le réducteur de levage et la visser.
Accrocher les accessoires
d'accrochage de charge appropriés dans l'auxiliaire de montage et soulever le
motoréducteur du dispositif de levage.
À la place, on peut également soulever le motoréducteur du dispositif de levage avec une vis à anneau appropriée. Mais dans ce cas, le motoréducteur du dispositif de levage ne sera pas suspendu à l'horizontale, ce qui peut rendre le montage beaucoup plus difficile.
Voir également « Chargement et déchargement du motoréducteur du dispositif de levage ».
Il est possible, si nécessaire, d'étanchéifier et de relubrifier l'arbre de sortie avec de nouvelles pièces.
|

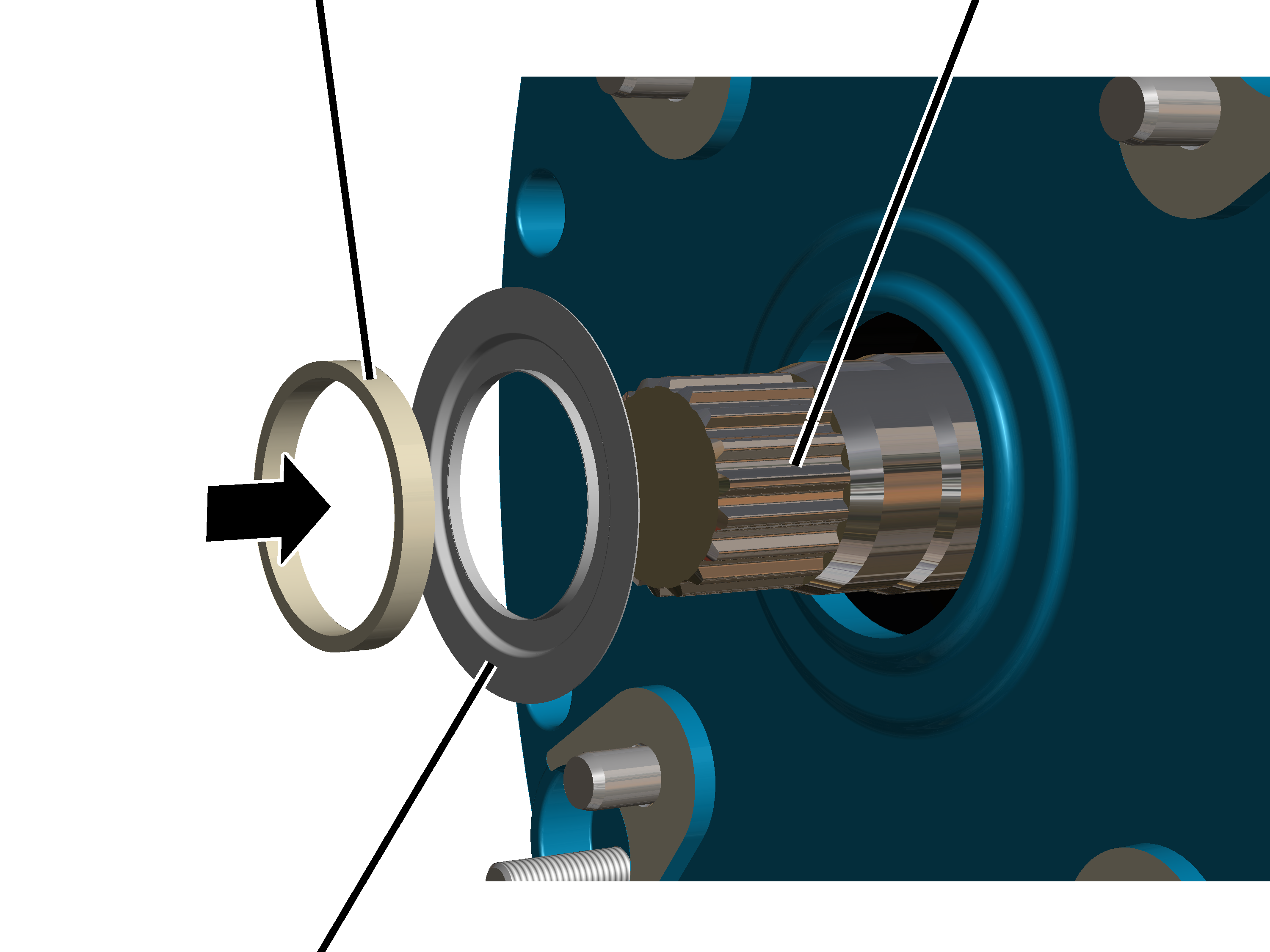

Bague d'étanchéité |
Arbre de sortie |
|
| |
|
Joint
Nilos (pour GM800) |
|
Enfiler le joint Nilos (pour
GM800) ou la rondelle d'ajustage (pour GM1000 à GM7000) sur l'arbre de
sortie.
Enfiler la bague d'étanchéité
sur l'arbre de sortie.
Uniquement pour GM6000 : si
une deuxième bague d'étanchéité supplémentaire était auparavant installée,
enfiler maintenant aussi une deuxième bague d'étanchéité.
|
| |
|
|

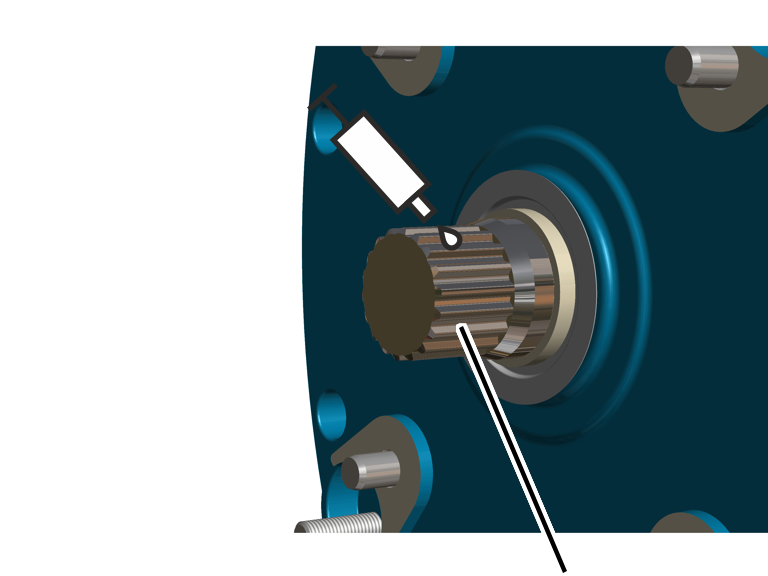

Arbre de sortie |
Lubrifier la denture sur l’arbre
de sortie.
Lubrifiant : pâte haute température Fuchs Lubritech PBC 1574.
|
|

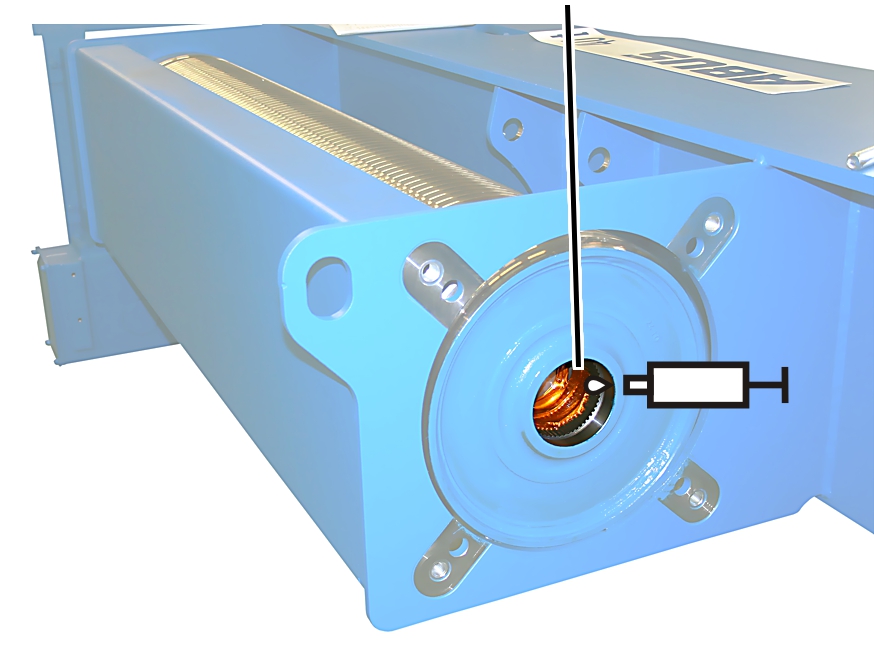

Couvercle dans la bride du palier du tambour à câble |
|
| |
Lubrifier le couvercle derrière
la bride du palier du tambour à câble
Lubrifiant : pâte haute température PBC 1574 SF numéro de l'article 303678.
Quantité GM 800 : 25 g
Quantité GM 1000 :
25 g
Quantité GM 2000 : 50 g
Quantité GM 3000 :
50 g
Quantité GM 5000 : 70 - 75 g
Quantité GM 6000 :
70 - 75 g
Quantité GM 7000 : 70 - 75 g
|
| |
|
|

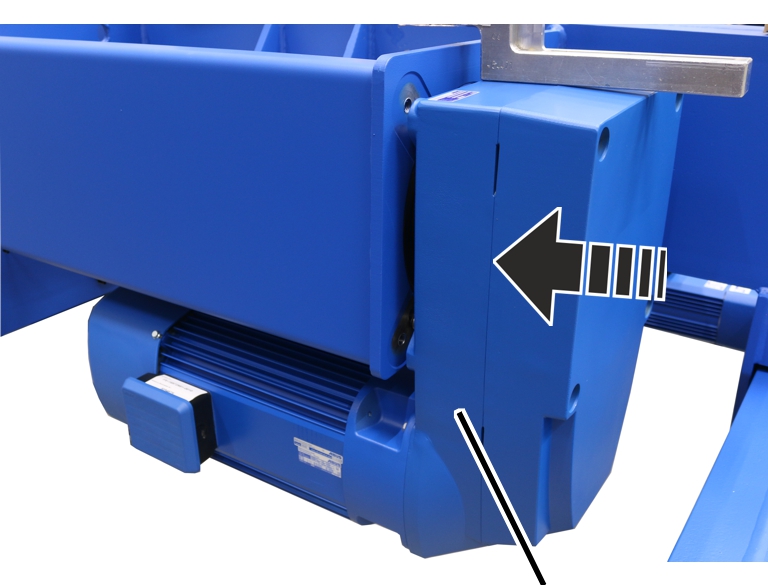

Motoréducteur du dispositif de levage |
Placer l'arbre de sortie du
motoréducteur du dispositif de levage dans la bride du palier du tambour à
câble.
|
|

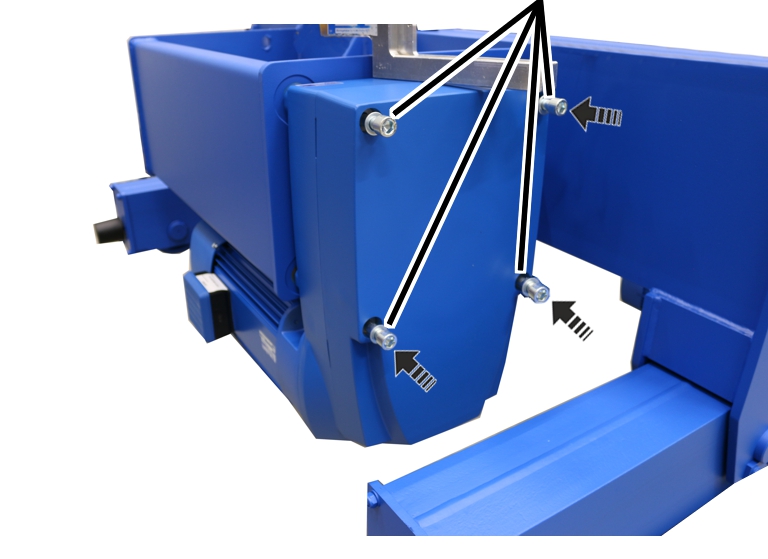

Vis à tête cylindrique |
|
| |
Visser le motoréducteur du
dispositif de levage avec les 4 vis à tête cylindrique et les 4 rondelles.
|
Taille |
Taille et longueur |
Couple de serrage |
|
GM800.4 |
M10x110 |
35 Nm |
|
GM1000.6 |
M12x120 |
85 Nm |
|
GM2000.3 |
M12x120 |
85 Nm |
|
GM3000.4 |
M12x160 |
85 Nm |
|
GM5000.3 |
M16x210 |
210 Nm |
|
GM6000.4 |
M16x220 |
210 Nm |
|
GM7000.1 |
M20x270 |
425 Nm |
