Respecter entre autres les consignes suivantes :
|
|

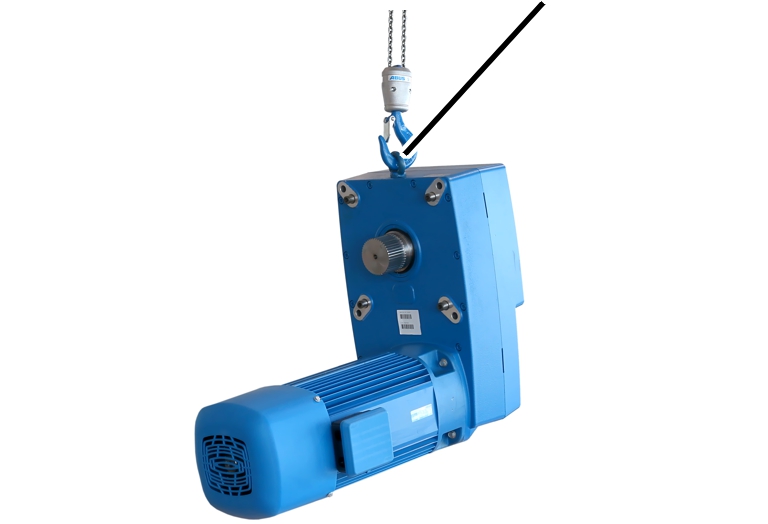

Risque de chute de la charge en cas d'élingage directement sur le moteur de levage ! Le point d'élingage déplaçable sur le moteur de levage n'est pas conçu pour l'élingage de l'ensemble du motoréducteur du dispositif de levage. Si le motoréducteur du dispositif de levage y est élingué, le point d'élingage risque de rompre et le motoréducteur du dispositif de levage risque de tomber. Utiliser uniquement le point d'élingage de réducteur de levage indiqué ici. |
Dans le cas de l'élingage direct, le motoréducteur du dispositif de levage n'est pas accroché à l'horizontale. L'auxiliaire de montage ABUS AN103574 doit être utilisé pour le montage sur le treuil à câble.
|
|
Vis à anneau |
|
| |
Visser une vis à anneau
appropriée dans le motoréducteur du dispositif de levage.
Accrocher les accessoires
d'accrochage de charge appropriés dans la vis à anneau et soulever le
motoréducteur du dispositif de levage.
● Le motoréducteur du dispositif de levage n'est pas accroché à l'horizontale.
L'auxiliaire de montage ABUS AN103574 doit être utilisé pour le montage sur le treuil à câble.
|
Plaque de pression | |
|
| |
Visser un auxiliaire de montage
dans le motoréducteur du dispositif de levage.
Desserrer la plaque de pression,
la pousser contre le réducteur de levage et la visser.
Accrocher les accessoires
d'accrochage de charge appropriés dans l'auxiliaire de montage et soulever le
motoréducteur du dispositif de levage.
● Le motoréducteur du dispositif de levage est accroché à l'horizontale.
