Si dispone de la documentación de planificación: en ella
(dibujo "Posición de montaje del ACP") encontrará la posición del arrastre de
corriente principal.
Dependiendo del diseño de la grúa y de las circunstancias en la nave, la alimentación principal de corriente se monta de formas distintas.
Si dispone de la documentación de planificación: en ella
(dibujo "Posición de montaje del ACP") encontrará la posición del arrastre de
corriente principal.
Según la variante de montaje antes seleccionada, se montan ahora solo uno o dos soportes a izquierda y derecha del testero.
Caso necesario:
|

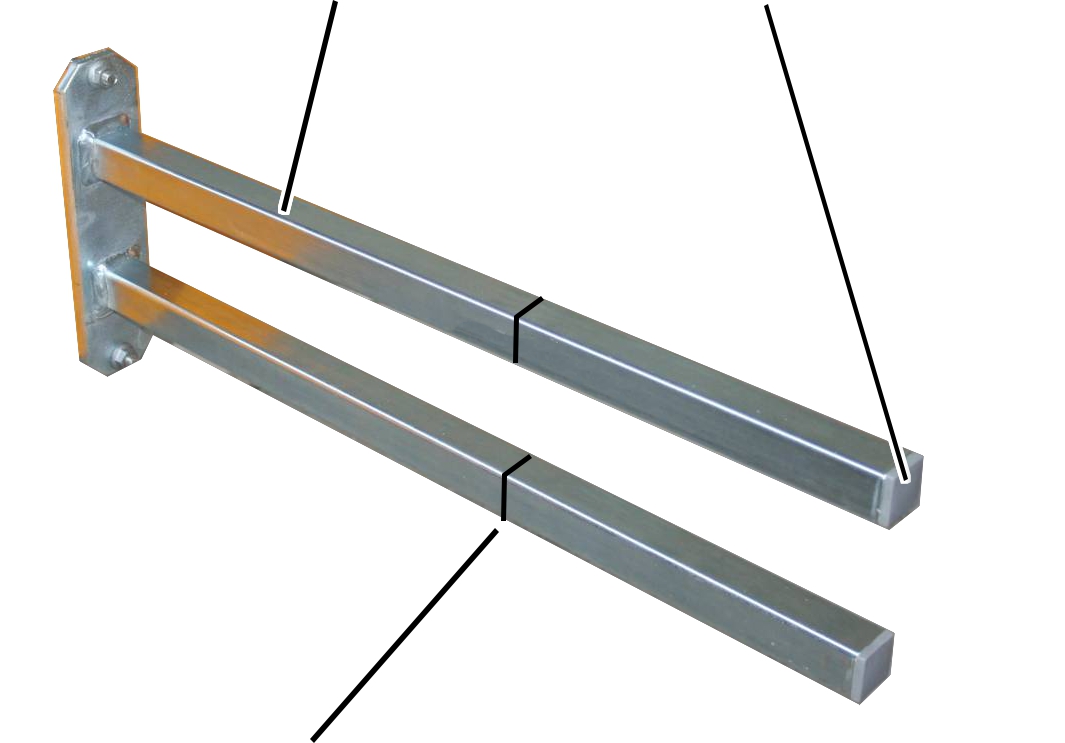

Soporte |
Tapón laminado |
|
| |
|
Acortar el soporte a la longitud necesaria |
|
Extraer los tapones
laminados (2x) del soporte.
Acortar el soporte.
La longitud necesaria resulta de las circunstancias en la nave y de las distancias de seguridad indicadas en el dibujo de la grúa.
Volver a insertar los
tapones laminados (2x) en los extremos del soporte.
|
Arco roscado |
Soporte |
|
| |
|
Abrazaderas de tubo |
|

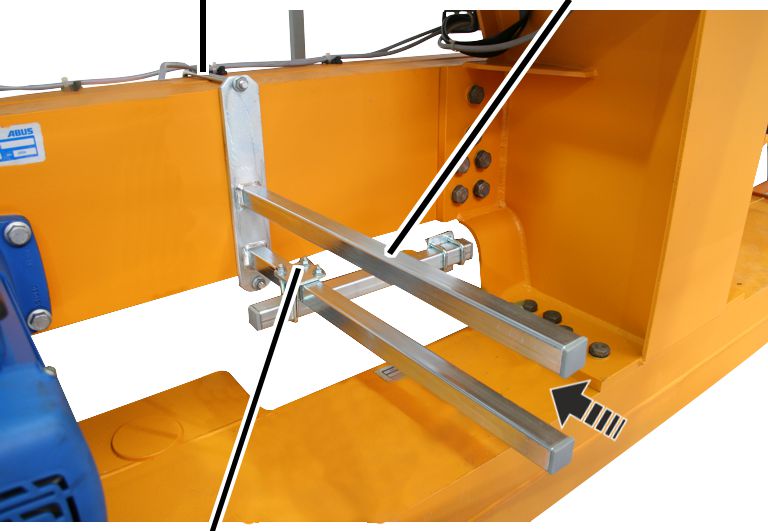

Fijar el soporte en el testero en el que se
encuentra el cuadro eléctrico de la grúa.
Atornillar el soporte con arco roscado.
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Insertar y asegurar las
abrazaderas de tubo (2x).
Caso necesario:
Extraer los tapones
laminados del tubo cuadrado.
Recortar el tubo cuadrado.
Volver a insertar los
tapones laminados en el tubo cuadrado.
|
Abrazadera de tubo |
Tubo cuadrado vertical |
|
| |
|
|
Soporte |

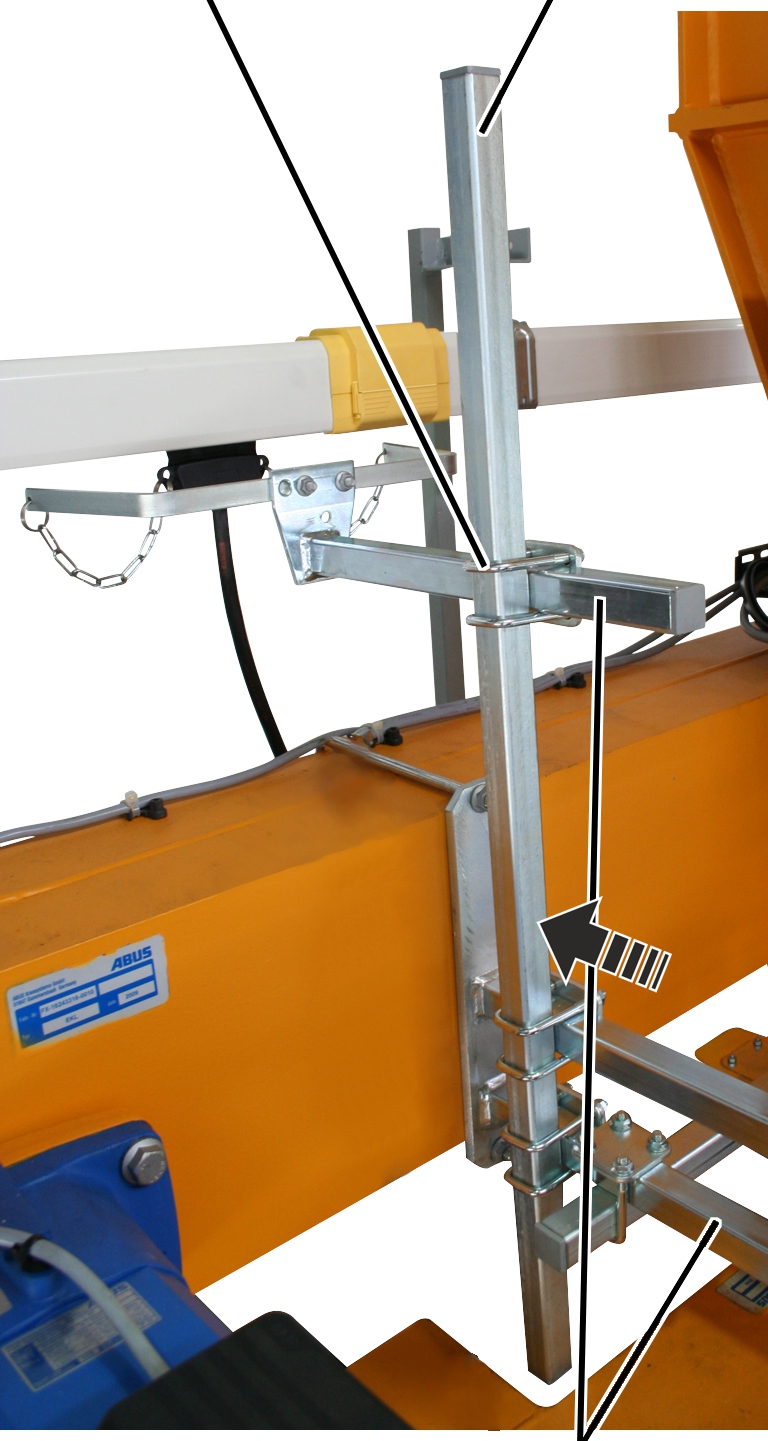

Colocar el tubo cuadrado vertical en la posición
necesaria en el soporte.
La longitud necesaria resulta de las circunstancias en la nave y de las distancias de seguridad indicadas en el dibujo de la grúa.
Atornillar el tubo
cuadrado vertical con abrazaderas de tubo (2x) al soporte. 15 Nm.

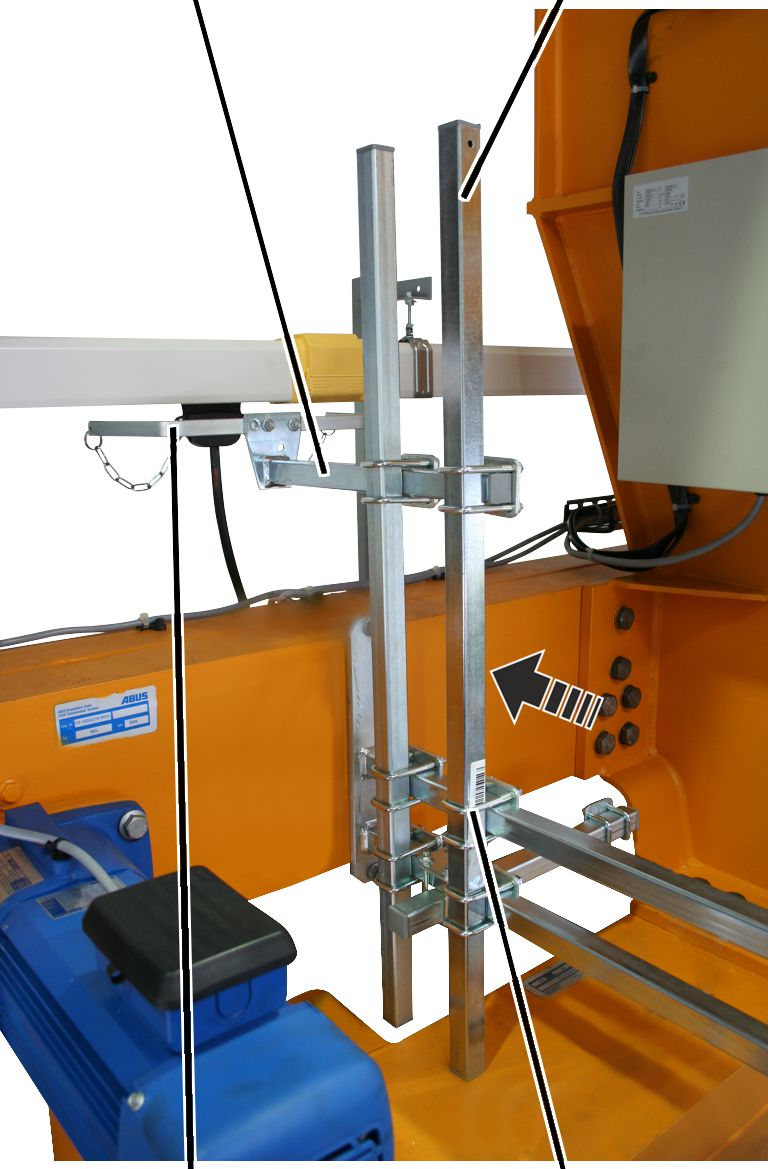

Con más de un tubo cuadrado vertical:
|
Soporte |
Segundo tubo cuadrado vertical (opcional) |
|
| |
|
Soporte de toma de corriente |
Abrazadera de tubo |
Fijar el tubo cuadrado transversal a los tubos
cuadrados verticales con dos abrazaderas de tubo.
El tubo cuadrado vertical puede ser un único tubo cuadrado o pertenecer a la toma de corriente de la alimentación principal de corriente.
Apretar las abrazaderas
(2x). 15 Nm.
En el arrastre de corriente principal preparado se montan ahora los componentes necesarios:
─ Toma de corriente de la alimentación principal de corriente.
─ Interruptor de cruceta. Véase Montar el interruptor de cruceta.
─ Bocina
─ Luz de aviso roja
