En caso de reparación o sustitución, puede ser necesario desmontar el portarruedas.
Para poder desmontar las roldanas no accionadas hay que desmontar primero los portarruedas completos.
La roldana accionada por motor y la accionada por correa no pueden sustituirse individualmente. Estas roldanas deben sustituirse completas con el portarruedas montado.
Las roldanas no accionadas pueden sustituirse individualmente. Véase Sustituir las roldanas.
La imágenes muestran el proceso en el polipasto de cable GM 1000 modular. El proceso con un GM 800 no se diferencia mucho.
Desmontar la correa nervada. Véase Sustituir la correa
nervada y los rodillos tensores.
Desmontar el mecanismo de traslación. Véase Desmontar el
mecanismo de traslación.
Desmontar el soporte. Véase Desmontar
el soporte.
Desmontar la correa nervada.
Véase Sustituir la correa
nervada y los rodillos tensores.
Desmontar el soporte. Véase Desmontar
el soporte.
Las figuras muestran el desmontaje del portarruedas en la roldana no accionada. En desmontaje de la roldana accionada por motor y de la roldana accionada por correa no es muy distinto.
|
|
Tornillo nervado M10x40 |
|
| |
|
|
Perno roscado |

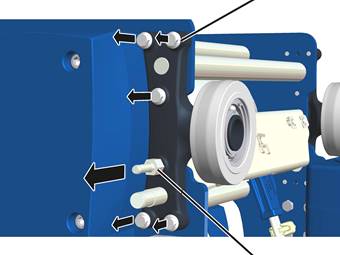

Extraer los tornillos nervados M10x40 (5x).
Desatornillar el perno roscado.
Para desatornillar el perno roscado se requiere una llave tubular hexagonal o una llave de boca.
|
Bulón de collar |
|
|
| |
|
Portarruedas |
Tornillo nervado M10x40 |
Atornillar el tornillo nervado M10x40 desde dentro en el orificio
roscado central.
Esta rosca central sirve para facilitar el desmontaje del portarruedas. No se necesita para fijar el portarruedas y desemboca en una superficie plana del portarruedas.
Atornillar el tornillo nervado contra el portarruedas.
● El portarruedas es presionado hacia fuera sobre el bulón de collar hasta que el portarruedas queda suelto sobre dicho bulón.
Sacar el portarruedas del bulón de collar.
|
Portarruedas |
Perno |
|
| |
|
Bulón de collar |
Panel lateral |
Engrasar el perno y el bulón de collar.
Lubricante: pasta para altas temperaturas "Hochtemperaturpaste PBC 1574". Para detalles, véase Lubricantes.
Insertar del todo el portarruedas.
|
|
Tornillo nervado M10x40 |
|
| |
|
|
Perno roscado |
Insertar los tornillos nervados M10x40 (5x). 75 Nm.
Atornillar el perno roscado. 30 Nm
Para atornillar el perno roscado se requiere una llave tubular hexagonal o una llave de boca.
Montar el soporte. Véase Montaje de
soporte y nuevo amortiguador de goma.
En caso necesario: montar la correa nervada. Véase Sustituir la correa
nervada y los rodillos tensores.
En caso necesario: montar el mecanismo de traslación. Véase Montaje del
mecanismo de traslación.
