Wenn der Katzstrommitnehmer noch nicht montiert ist, hier fortfahren. Ansonsten diesen Abschnitt überspringen.
Der Katzstrommitnehmer wird oberhalb des Katzschützkastens montiert. Er zieht die elektrischen Leitungen für die Katzstromzuführung (Schleppleitung oder Energiekette) und den Kreuzhebelschalter des Katzfahrgrenzschalters parallel zur Katze hin und her.
Abhängig vom Hauptträger (I-Träger oder Kastenträger) und der Art der Stromzuführung (Schleppleitung oder Energiekette) muss der Katzstrommitnehmer unterschiedlich montiert werden.
|
|
Katzstrommitnehmer bei normalhohen Hauptträgern (vor allem Kastenträgern) und Energiekette. Siehe Katzstrommitnehmer für normalhohe Hauptträger zusammenbauen und danach Energiekette am Mitnehmerrohr montieren.
|
|
Katzstrommitnehmer bei niedrigen Hauptträgern (vor allem I-Trägern) und Energiekette. Siehe Katzstrommitnehmer für niedrige Hauptträger zusammenbauen und danach Energiekette am Mitnehmerrohr montieren.
|
|
Katzstrommitnehmer bei Schleppleitung. Siehe Katzstrommitnehmer für Schleppleitung zusammenbauen.
|

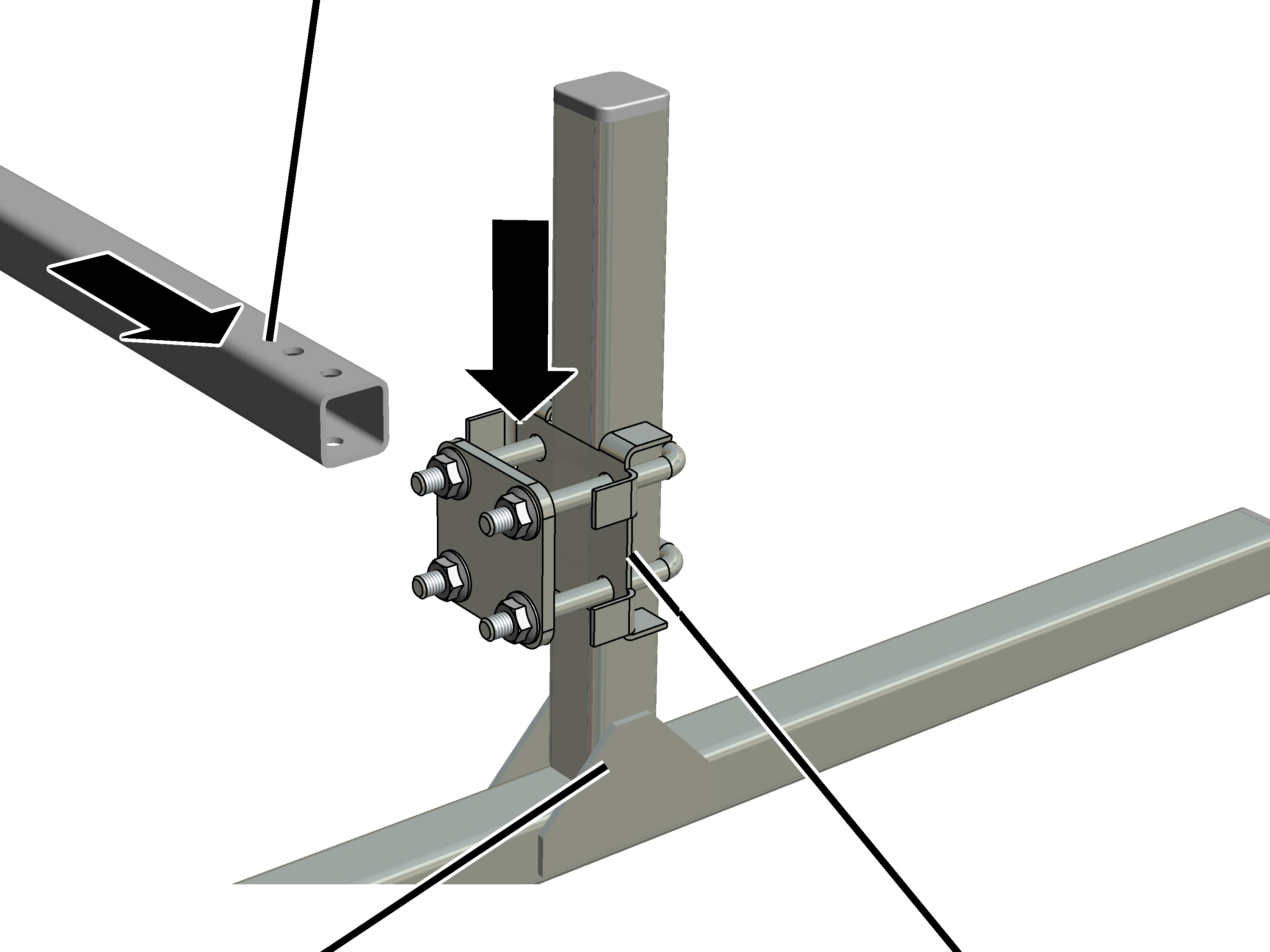

Mitnehmerrohr |
|
|
| |
|
Katzstrommitnehmer |
Kreuzschelle |
Kreuzschelle auf den senkrechten
Teil des Katzstrommitnehmers schieben.
Mitnehmerrohr so drehen, dass
die Bohrungen später zum Hauptträger zeigen.
Mitnehmerrohr in die
Kreuzschelle schieben.
Rippmuttern M8 (4x) an der
Kreuzschelle lose anschrauben. Das Mitnehmerrohr muss später noch verschoben
werden.
An beiden Enden des Katzstrommitnehmers:
|

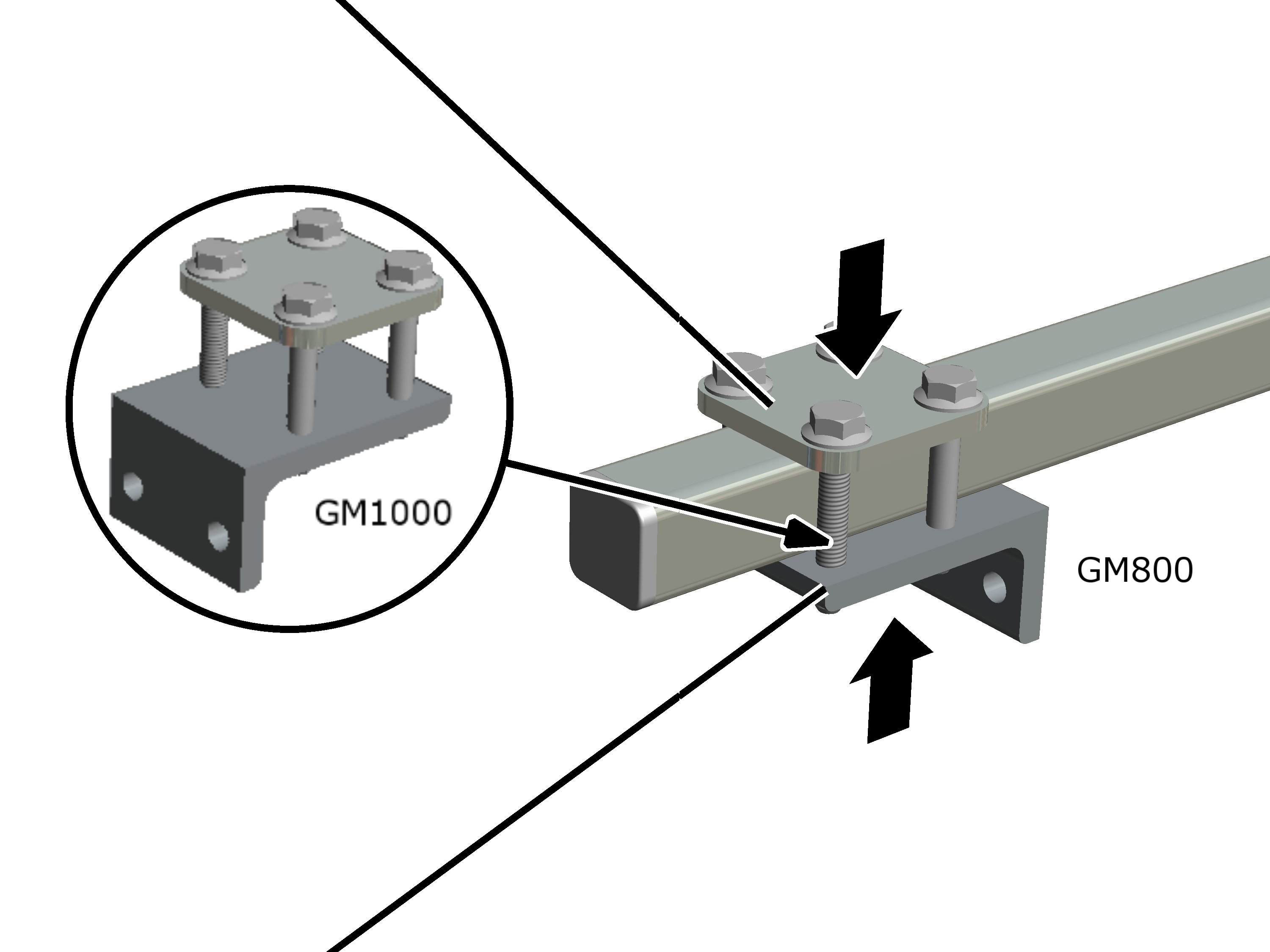

Platte |
|
|
| |
|
Befestigungswinkel |
|
Befestigungswinkel und Platte
mit Rippschrauben M8x50 vormontieren.
Bei GM800: Einheit so drehen,
dass der Befestigungswinkel später nach außen zeigt.
Bei GM1000: Einheit so drehen,
dass der Befestigungswinkel später nach innen zeigt.
Einheit lose festschrauben.
|
| |
|

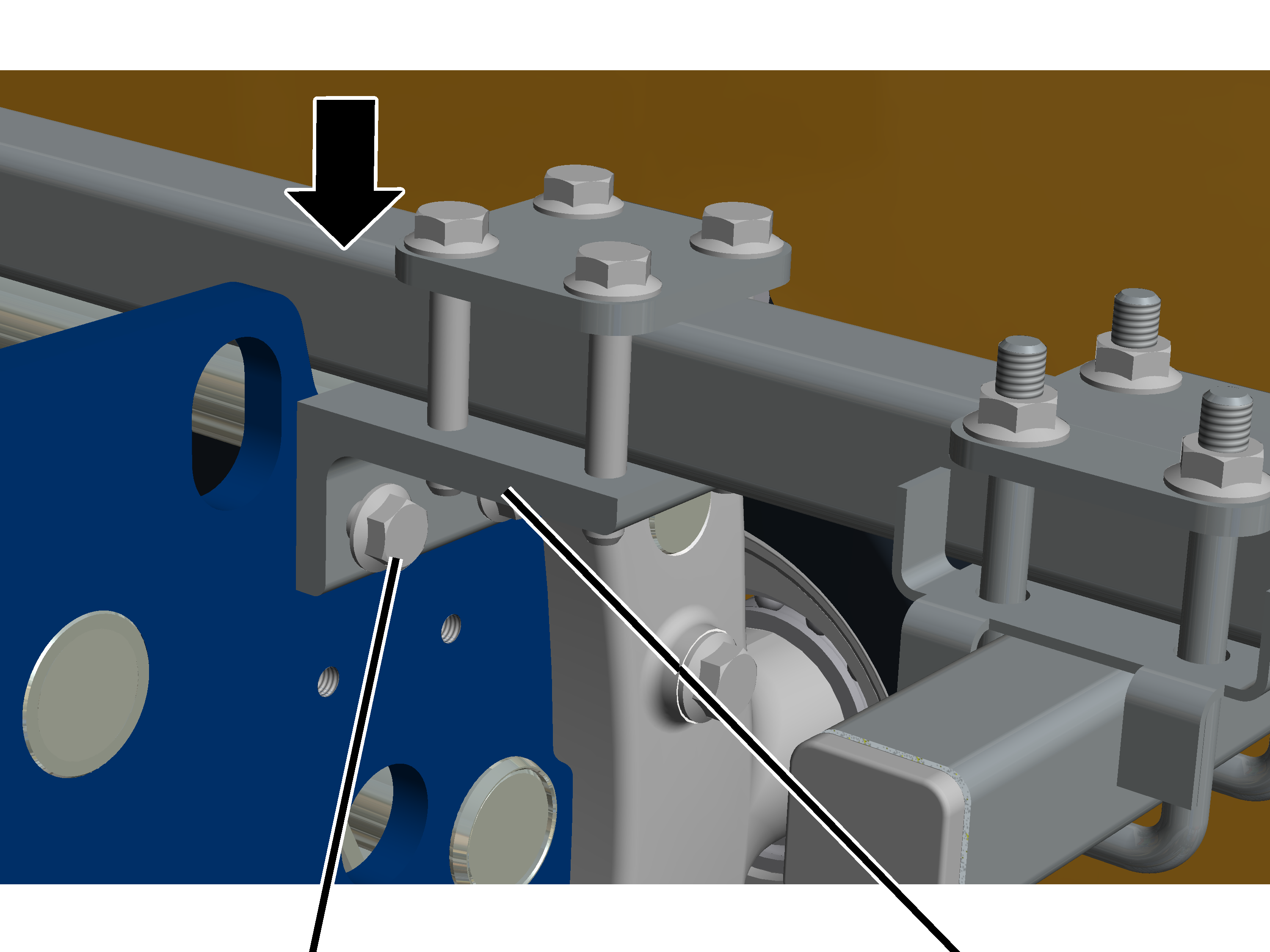

Rippschraube |
Befestigungswinkel |
Katzstrommitnehmer von oben auf
den Katzrahmen an der Gegengewichtsseite legen.
Bei GM800: Die Befestigungswinkel werden von außen an die Seitenwände des Katzrahmens gelegt (siehe Bild).
Bei GM1000: Die Befestigungswinkel zeigen nach innen, werden aber mit dem Schenkel des Befestigungswinkels von außen an die Seitenwand des Katzrahmens gelegt und angeschraubt.
Befestigungswinkel mit
Rippschrauben M8x20 (2x pro Befestigungswinkel) festschrauben. 25 Nm.
|
|
Mitnehmerrohr |
|
| |
|
Katzstrommitnehmer |
|
Katzstrommitnehmer seitlich
(parallel zum Hauptträger) möglichst mittig zum Seilzug verschieben.
Mitnehmerrohr quer (senkrecht
zum Hauptträger) in die benötigte Position verschieben.
Für weitere Details: Siehe Montageanleitung der Energiekette.
Rippmuttern M8 (12x) und
Rippschrauben M8x50 (8x) festschrauben. 25 Nm.
|

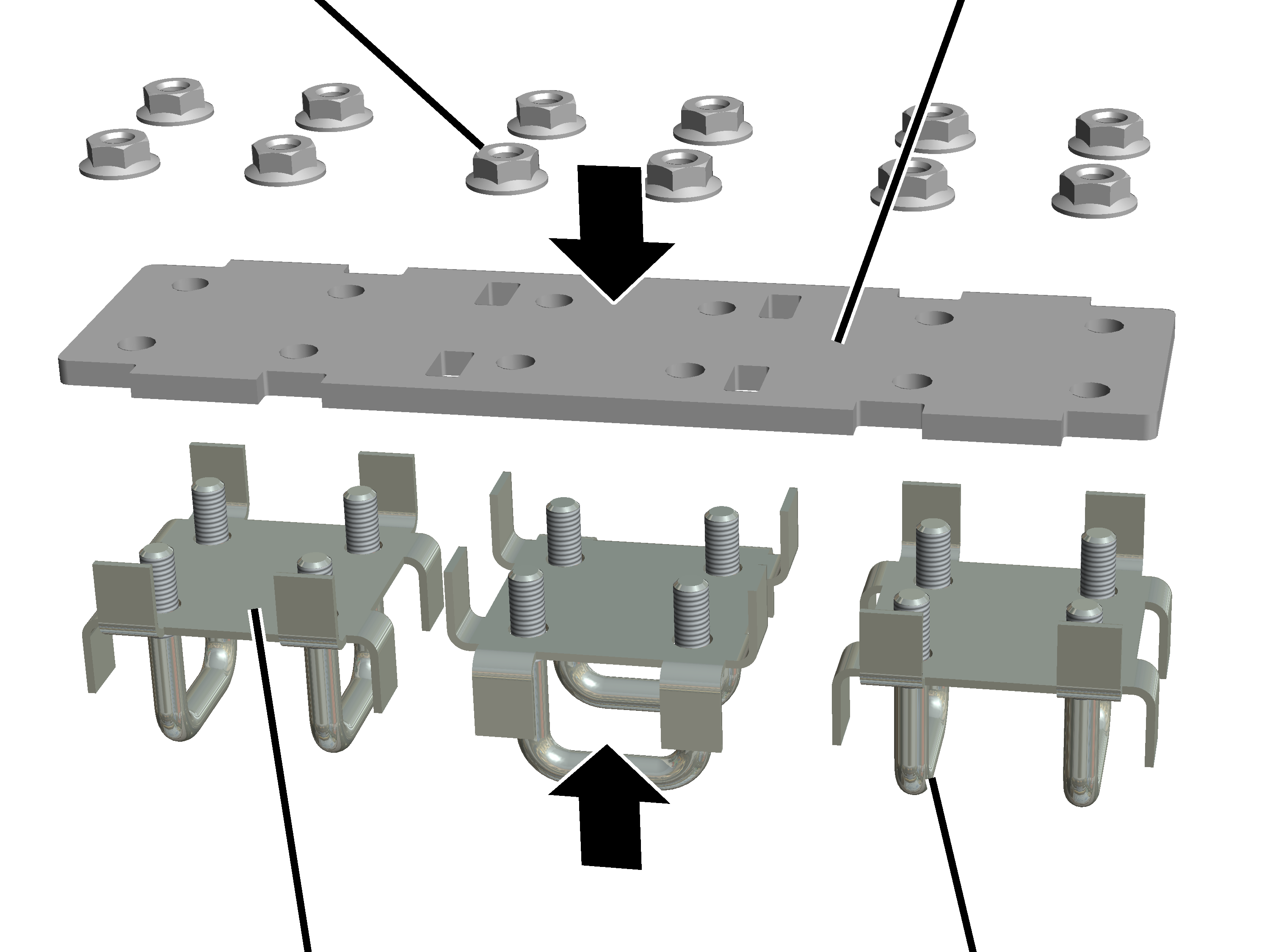

Rippmuttern M8 |
Blech |
|
| |
|
Kreuzschelle |
Gewindebügel |
Blech, Kreuzschelle (3x) und
Gewindebügel (6x) mit Rippmuttern (12x) lose zusammenschrauben wie auf dem Bild
gezeigt.
|
Mitnehmerrohr |
|
|
| |
|
|
Quadratrohr |
Mitnehmerrohr so drehen, dass
die Bohrungen später zum Hauptträger zeigen.
Mitnehmerrohr an der langen
Seite in die Gewindebügel schieben.
Quadratrohre (2x) an den kurzen
Seiten in die Gewindebügel schieben, bis sie gegen das schon montierte
Mitnehmerrohr stoßen.
Rippmuttern M8 (12x) lose
anschrauben. Die Quadratrohre müssen später noch verschoben werden.
An beiden Seiten:
|
Platte |
|
|
| |
|
|
Befestigungswinkel |
Befestigungswinkel und Platte mit Rippschrauben M8x50
vormontieren.
Bei GM800: Einheit so drehen,
dass der Befestigungswinkel später nach außen zeigt.
Bei GM1000: Einheit so drehen,
dass der Befestigungswinkel später nach innen zeigt.
Einheit lose festschrauben.
|
| |
|
Rippschraube |
Befestigungswinkel |
Katzstrommitnehmer von oben auf den Katzrahmen an der
Gegengewichtsseite legen.
Bei GM800: Die Befestigungswinkel werden von außen an die Seitenwände des Katzrahmens gelegt (siehe Bild).
Bei GM1000: Die Befestigungswinkel zeigen nach innen, werden aber mit dem Schenkel des Befestigungswinkels von außen an die Seitenwand des Katzrahmens gelegt und angeschraubt.
Befestigungswinkel mit
Rippschrauben M8x20 (2x pro Befestigungswinkel) festschrauben. 25 Nm.
|
Rippmuttern |
|
|
| |
|
|
Rippschrauben |
Katzstrommitnehmer seitlich
(parallel zum Hauptträger) möglichst mittig zum Seilzug verschieben.
Katzstrommitnehmer quer
(senkrecht zum Hauptträger) in die benötigte Position verschieben.
Für weitere Details: Siehe Montageanleitung der Energiekette.
Rippmuttern M8 (12x)
festschrauben. 15 Nm.
Rippschrauben M8x50 (8x)
festschrauben. 25 Nm.
An das waagerechte Mitnehmerrohr wird die Energiekette befestigt.
|
|
Einzelteile der Energiekette |
|
| |
|
|
|
|
Kabelbinder |
Flachleitung | |
|
| ||
|
Anschlusselement |
Energiekette | |
Flachleitung aus der
Energiekette herausführen und im Bogen um den Umlenkhalter führen.
Flachleitung mit Kabelbinder am
oberen Teil des Umlenkhalters befestigen.
Energiekette in das
Anschlusselement schieben und einrasten.
An beiden Seiten des Quadratrohrs:
|
Platte |
|
|
| |
|
Befestigungswinkel |
|
Befestigungswinkel und Platte
mit Rippschrauben M8x50 vormontieren.
Bei GM800: Einheit so drehen,
dass der Befestigungswinkel später nach außen zeigt.
Bei GM1000: Einheit so drehen,
dass der Befestigungswinkel später nach innen zeigt.
Einheit lose festschrauben.
Auf der gegenüberliegenden Seite der Einspeisung der Schleppleitung:
|
Quadratrohr |
|
|
| |
|
Quadratrohr |
Rohrschelle |
Rohrschelle mit Kreuzschelle auf
das kurze Quadratrohr schieben.
Langes Quadratrohr in die
Rohrschelle schieben.
Rippmuttern M8 (4x) an der
Rohrschelle lose anschrauben. Die Quadratrohre müssen später noch verschoben
werden.
Bei Schleppleitung mit Kette:
|
| |
|
Dübel |
Quadratrohr |
Dübel in das waagerechte oder
senkrechte Quadratrohr stecken.
Schraube im Dübel festschrauben,
bis der Dübel fest im Quadratrohr sitzt.
|
|
Zylinderschraube |
|
| |
|
|
Kette |
Kette von vorne in den Dübel
stecken.
Zylinderschraube seitlich in den
Dübel stecken und mit selbstsichernder Mutter handfest festschrauben.
|
| |
|

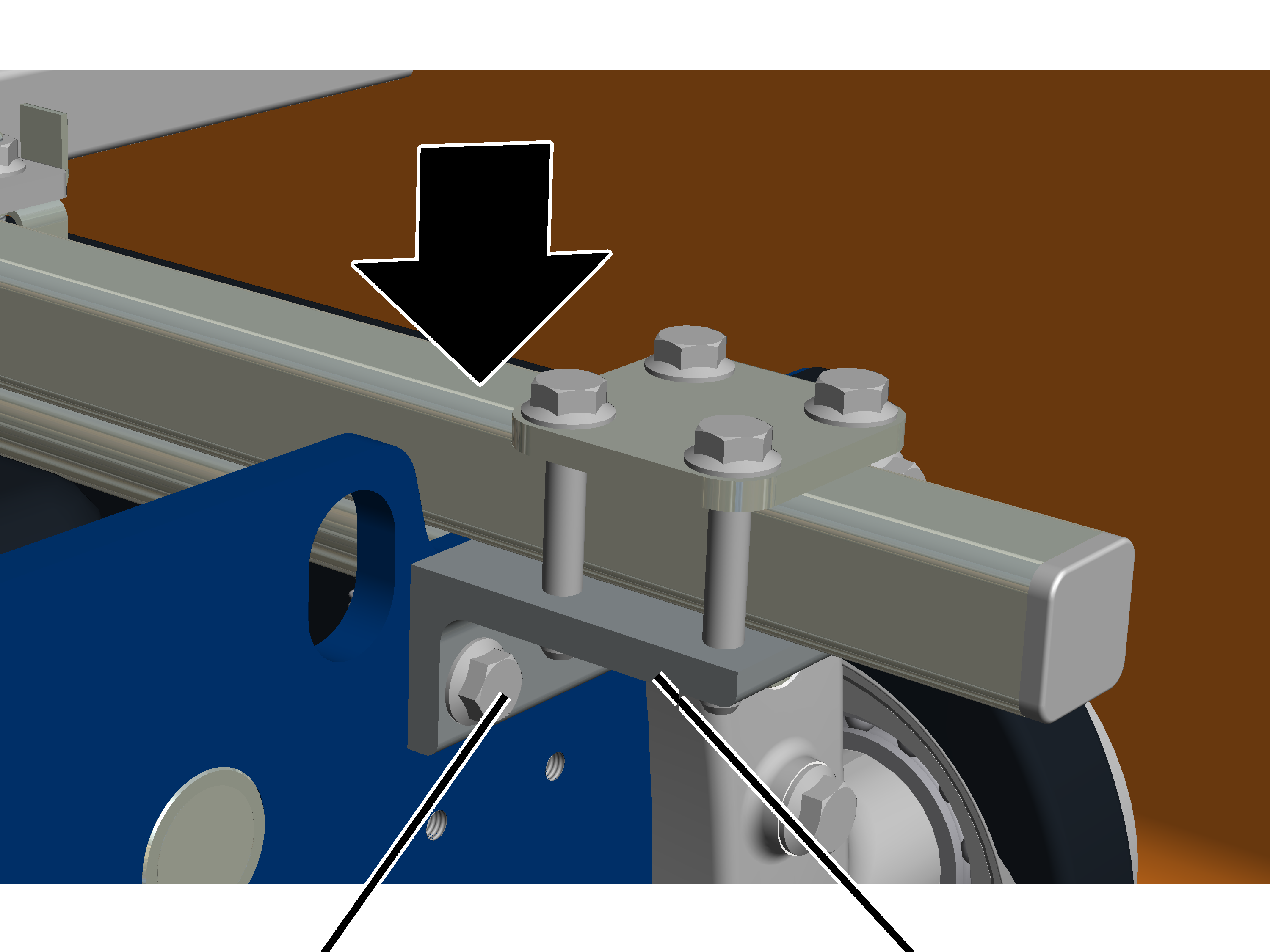

Rippschraube |
Befestigungswinkel |
Katzstrommitnehmer von oben auf
den Katzrahmen an der Gegengewichtsseite legen.
Bei GM800: Die Befestigungswinkel werden von außen an die Seitenwände des Katzrahmens gelegt (siehe Bild).
Bei GM1000: Die Befestigungswinkel zeigen nach innen, werden aber mit dem Schenkel des Befestigungswinkels von außen an die Seitenwand des Katzrahmens gelegt und angeschraubt.
Befestigungswinkel mit
Rippschrauben M8x20 (2x pro Befestigungswinkel) festschrauben. 25 Nm.
|
Quadratrohr |
|
|
| |
|
|
Kurzes Quadratrohr |
Langes Quadratrohr (parallel zum
Hauptträger) in die gewünschte Position verschieben.
Kurzes Quadratrohr (senkrecht
zum Hauptträger) in die gewünschte Position verschieben.
Rippmuttern M8 (12x)
festschrauben. 15 Nm.
Rippschrauben M8x50 (8x)
festschrauben. 25 Nm.
Die Kette oder das Quadratrohr
mit dem Leitungswagen der Schleppleitung verbinden.
