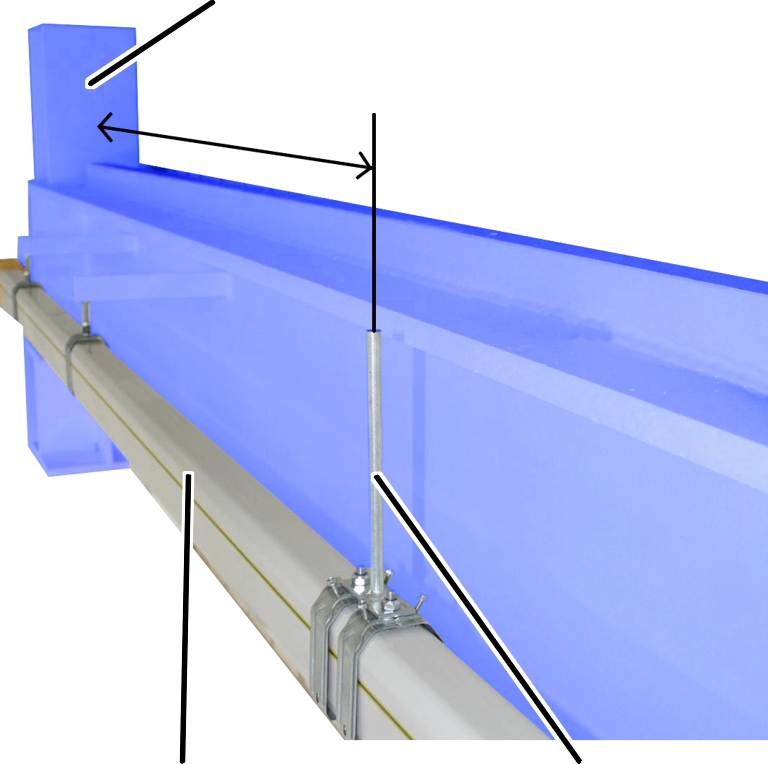

Abhängig von der Bauart des Krans und den Gegebenheiten in der Halle wird die Hauptstromzuführung unterschiedlich montiert.

    Falls vorhanden: Aus den Planungsunterlagen (Zeichnung „Einbauposition HSM“) die Position des Hauptstrommitnehmers ablesen.

    Ergänzend dazu: Aus den folgenden Varianten und dem Lieferumfang die vor Ort benötigte Montagevariante auswählen.

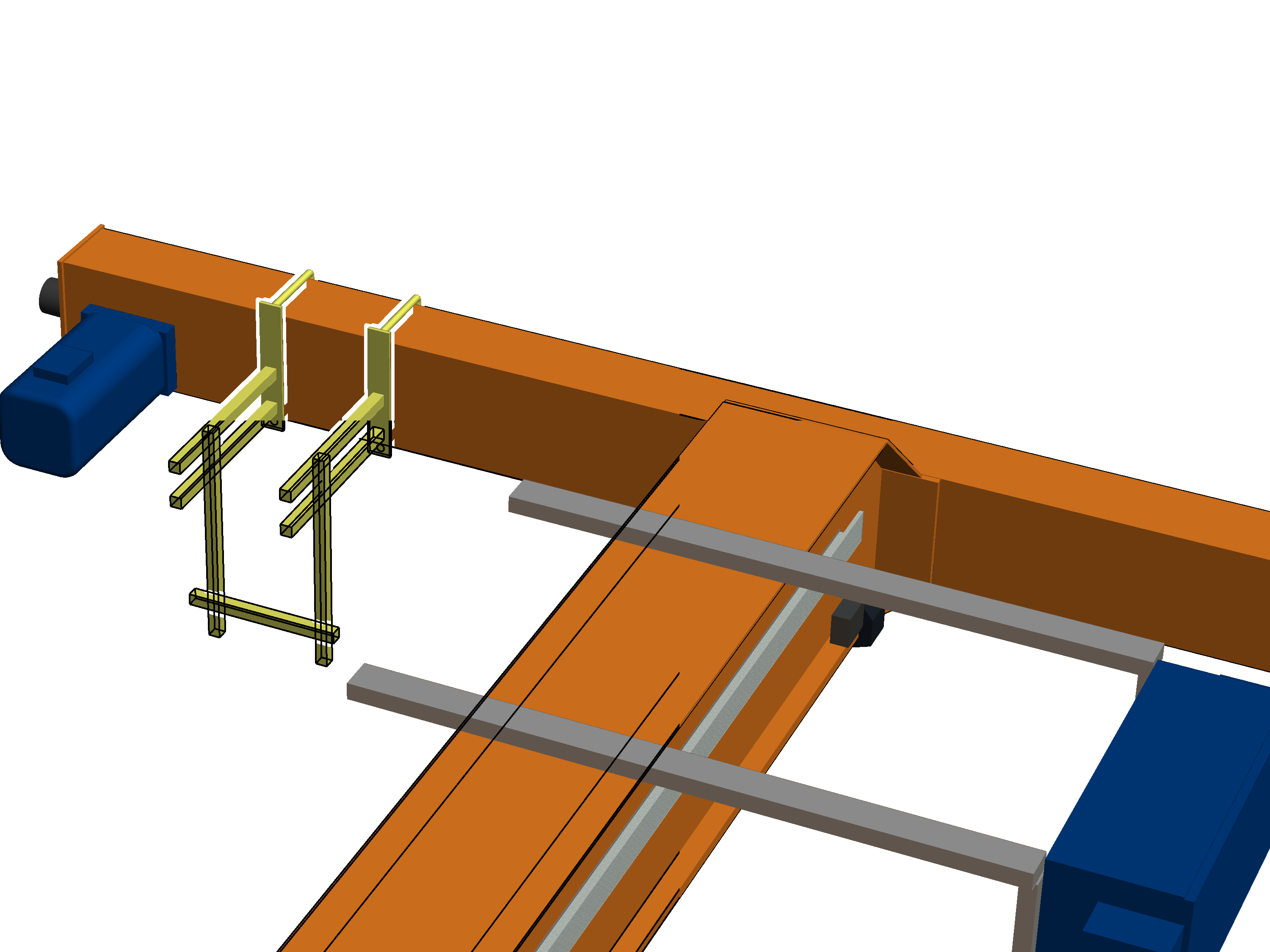

Montagevarianten bei hängendem Schützkasten:

Bevorzugte Variante: Hauptstrommitnehmer am Fahrwerksträger neben dem Schützkasten

─     Diese bevorzugte Variante kann in den meisten Fällen genutzt werden.

─     Hauptstrommitnehmer besteht aus einer einzelnen Halterung.

Ob der Hauptstrommitnehmer aus einer oder zwei Halterungen besteht, ergibt sich aus dem Lieferumfang.

─     Ist das senkrechte Quadratrohr 80 cm lang, wird ein einzelnes Quadratrohr verwendet.

Ist das senkrechte Quadratrohr 100 cm oder 130 cm lang, werden zwei senkrechte Quadratrohre verwendet.

─     Der Hauptstrommitnehmer muss so weit innen wie möglich montiert werden, jedoch so, dass er nicht mit der Katze kollidieren kann.

Nächstmögliche Variante: Hauptstrommitnehmer mit doppelter Halterung am Fahrwerksträger

─     Diese bevorzugte Variante kann in den meisten Fällen genutzt werden.

─     Hauptstrommitnehmer besteht aus zwei Halterungen.

Ob der Hauptstrommitnehmer aus einer oder zwei Halterungen besteht, ergibt sich aus dem Lieferumfang.

─     Ist das senkrechte Quadratrohr 80 cm lang, wird an jeder Halterung jeweils ein senkrechtes Quadratrohr verwendet.

Ist das senkrechte Quadratrohr 100 cm oder 130 cm lang, werden an jeder Halterung jeweils zwei senkrechte Quadratrohre verwendet.

Bei 130 cm langen senkrechten Quadratrohren werden die senkrechten Quadratrohre beider Halterungen zusätzlich mit einem Quadratrohr quer miteinander verbunden.

─     Der Hauptstrommitnehmer muss so weit innen wie möglich montiert werden, jedoch so, dass er nicht mit der Katze kollidieren kann.

Nächstmögliche Variante: Hauptstrommitnehmer auf der anderen Seite vom Schützkasten am Fahrwerksträger

─     Diese Variante kann genutzt werden, wenn auf der rechten Seite des Fahrwerksträgers neben dem Schützkasten (vorherige Varianten) nicht ausreichend Abstand ist. Üblicherweise ist jedoch bei einem Kran mit hängendem Schützkasten der Abstand links und rechts neben dem Fahrwerksträger identisch.

─     Hauptstrommitnehmer besteht aus einer einzelnen Halterung.

Ob der Hauptstrommitnehmer aus einer oder zwei Halterungen besteht, ergibt sich aus dem Lieferumfang.

─     Der Hauptstrommitnehmer muss so weit innen wie möglich montiert werden, jedoch so, dass er nicht mit der Katze kollidieren kann.

─     Ist die Anschlussleitung des Stromabnehmers nicht lang genug, muss ein zusätzlicher Klemmenkasten montiert und die Anschlussleitung verlängert werden.

─     Ist das senkrechte Quadratrohr 80 cm lang, wird ein einzelnes Quadratrohr verwendet.

Ist das senkrechte Quadratrohr 100 cm oder 130 cm lang, werden zwei senkrechte Quadratrohre verwendet.

Nächstmögliche Variante: Hauptstrommitnehmer mit doppelter Halterung auf der anderen Seite vom Schützkasten am Fahrwerksträger

─     Diese Variante kann genutzt werden, wenn auf der rechten Seite des Fahrwerksträgers neben dem Schützkasten (vorherige Varianten) nicht ausreichend Abstand ist. Üblicherweise ist jedoch bei einem Kran mit hängendem Schützkasten der Abstand links und rechts neben dem Fahrwerksträger identisch.

─     Hauptstrommitnehmer besteht aus zwei Halterungen. Ob der Hauptstrommitnehmer aus einer oder zwei Halterungen besteht, ergibt sich aus dem Lieferumfang.

─     Der Hauptstrommitnehmer muss so weit innen wie möglich montiert werden, jedoch so, dass er nicht mit der Katze kollidieren kann.

─     Ist die Anschlussleitung des Stromabnehmers nicht lang genug, muss ein zusätzlicher Klemmenkasten montiert und die Anschlussleitung verlängert werden.

─     Ist das senkrechte Quadratrohr 80 cm lang, wird an jeder Halterung jeweils ein senkrechtes Quadratrohr verwendet.

Ist das senkrechte Quadratrohr 100 cm oder 130 cm lang, werden an jeder Halterung jeweils zwei senkrechte Quadratrohre verwendet.

Bei 130 cm langen senkrechten Quadratrohren werden die senkrechten Quadratrohre beider Halterungen zusätzlich mit einem Quadratrohr quer miteinander verbunden.

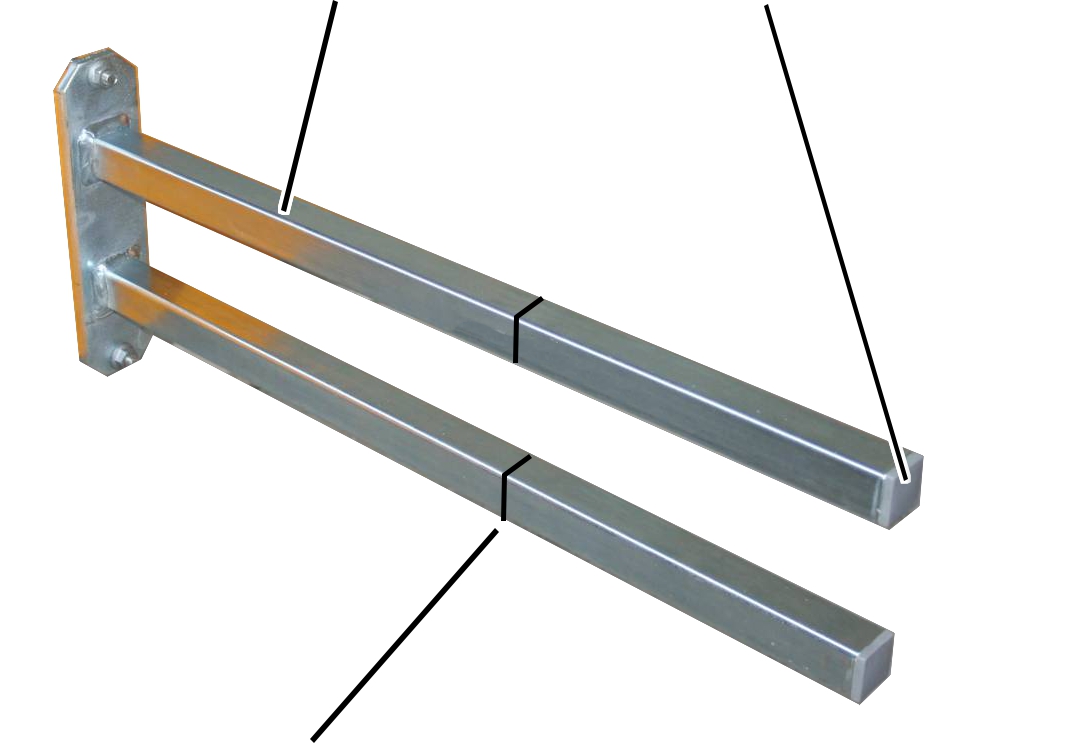

Entsprechend der zuvor ausgewählten Montagevariante werden nun ein oder zwei Halterungen links oder rechts am Fahrwerksträger montiert.

Falls nötig:

    Lamellenstopfen (2x) aus der Halterung entfernen.

    Halterung kürzen.

Die benötigte Länge ergibt sich aus den Gegebenheiten in der Halle und den Sicherheitsabständen aus der Kranzeichnung.

    Lamellenstopfen (2x) wieder in die Enden der Halterung stecken.

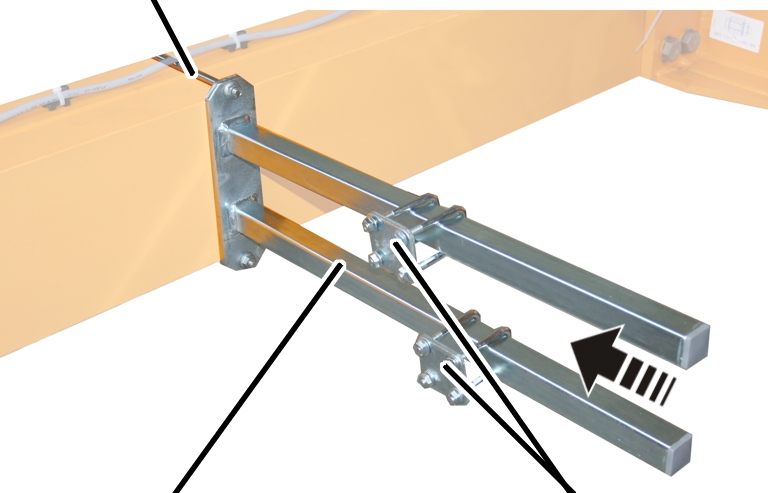

    Halterung an dem Fahrwerksträger befestigen, an dem der Kranschützkasten hängt.

    Halterung mit Gewindebügel festschrauben.

    Rohrschellen (2x) aufschieben und sichern.

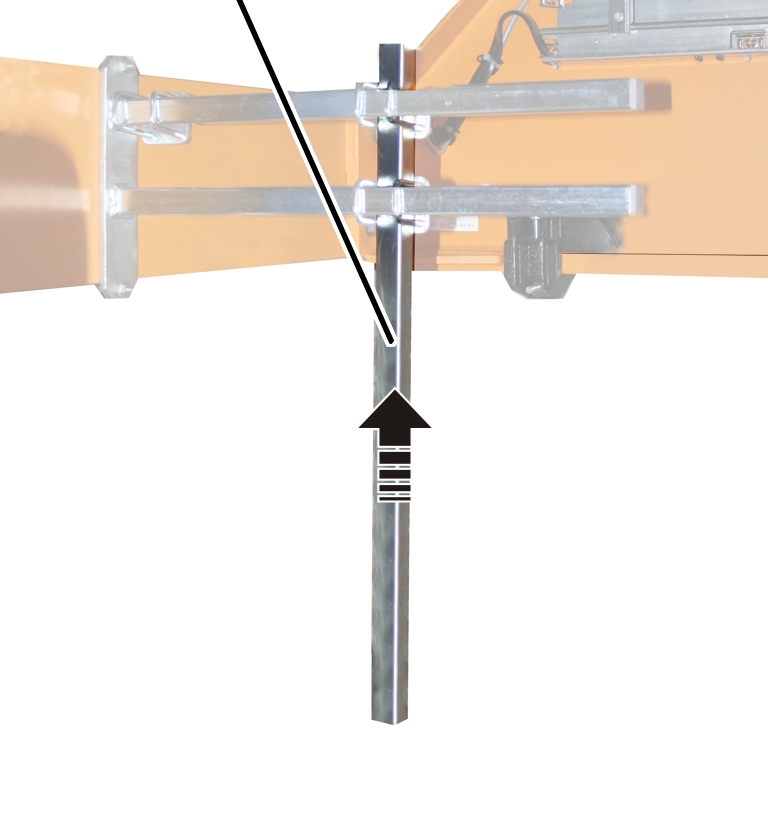

Entsprechend der zuvor ausgewählten Montagevariante werden nun ein oder zwei senkrechte Quadratrohre an der oder den Halterungen montiert.

Falls nötig:

    Lamellenstopfen aus dem Quadratrohr entfernen.

    Quadratrohr kürzen.

    Lamellenstopfen wieder in das Quadratrohr stecken.

    Senkrechtes Quadratrohr an benötigter Position an der Halterung anbringen.

Die benötigte Länge ergibt sich aus den Gegebenheiten in der Halle und den Sicherheitsabständen aus der Kranzeichnung.

    Senkrechtes Quadratrohr mit Rohrschellen (2x) an Halterung schrauben. 15 Nm.

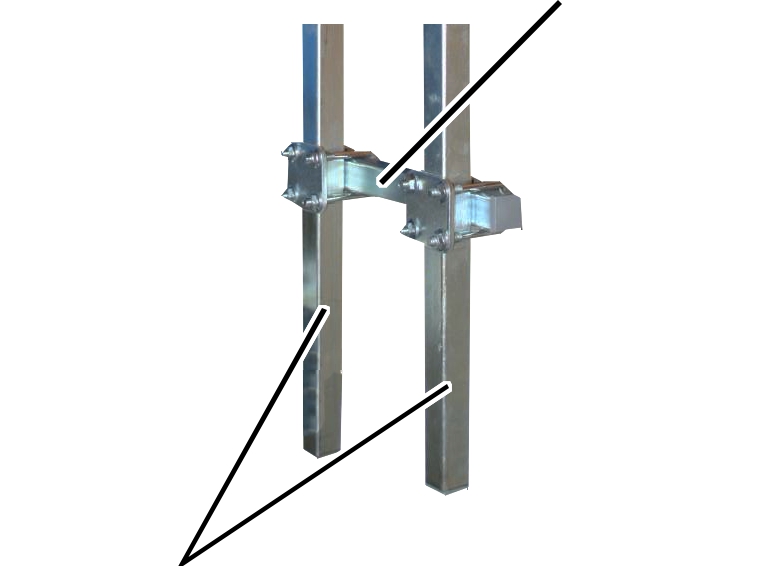

Bei mehr als einem senkrechten Quadratrohr:

    Waagerechtes Quadratrohr mit zwei Rohrschellen an den senkrechten Quadratrohren anbringen.

Das waagerechte Quadratrohr kann ein einzelnes Quadratrohr sein oder zum Stromabnehmer der Hauptstromzuführung gehören.

    Rohrschellen (2x) festschrauben. 15 Nm.

Am vorbereiteten Hauptstrommitnehmer werden nun die benötigten Komponenten montiert:

─     Stromabnehmer der Hauptstromzuführung.

─     Kreuzhebelschalter. Siehe Kreuzhebelschalter montieren.

─     Rote Meldeleuchte
