Se recomienda sustituir también la placa de anclaje junto con la aleta del ventilador con forro del freno.
| |

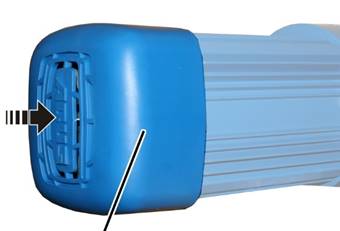

Cubierta de ventilación |
|
Extraiga la cubierta de
ventilación.
Aleta del ventilador con forro de freno | |
| |
Tuerca autoblocante |
|
Sujete la aleta del
ventilador y afloje la tuerca autoblocante.
Extraiga la aleta del
ventilador con el forro del freno.
Se recomienda sustituir también la placa de anclaje junto con la aleta del ventilador con forro del freno. Si no hay que sustituir la placa de anclaje, sáltese este apartado.
Placa de anclaje |
|
| |
Tornillos con collar |
|
Extraer los tornillos con
collar (2x)
● La placa de anclaje saldrá impulsada por el motor. Está bajo presión de muelle.
Extraiga la placa de
anclaje. Procure que no caigan los muelles de compresión.
Si faltaran junta tórica, arandelas elásticas, muelles de compresión o chaveta, o si están dañados, deben ser sustituidos. Si los componentes están en buen estado, saltar este apartado.
Arandelas elásticas |
|
|
Unir las arandelas
elásticas como se muestra en la imagen.
Chaveta |
Arandelas elásticas |
| |
Junta tórica |
Muelles de compresión |
Insertar las arandelas
elásticas sobre el árbol del motor.
Insertar la chaveta.
Colocar la junta tórica en
la ranura de la placa de alojamiento del freno.
Insertar los muelles de
compresión.
Diseño y tamaño |
Potencia (véase placa de características) |
Cantidad de muelles de compresión |
E 100 |
0,12 kW |
4 |
E 130 / AZP 130 |
0,18 kW |
4 |
E 160 / AZP 130 |
0,28 kW |
6 |
AZP 130 |
0,37 kW |
8 |
E 200 / AZP 160 |
0,48 kW |
4 |
AZP 200 / AZP 280 |
0,65 kW |
4 |
AZP 200 / AZP 280 |
0,80 kW |
6 |
AZP 280 |
1,10 kW |
8 |
|
Muelles de compresión |
Inserte la nueva placa de
anclaje y presione contra los muelles de compresión.
Apretar los tornillos con
collar (2x). 5 – 7 Nm. Asegúrelos con laca de seguridad de tornillos
(rigidez media).
Aleta del ventilador con forro de freno |
|
Árbol del motor |
Inserte la nueva aleta del
ventilador con forro de freno sobre el árbol del motor.
Enroscar la nueva tuerca
autoblocante suelta sobre el árbol del motor.
No utilice la tuerca autoblocante antigua.
| |
Tuerca |
|
Sujete la aleta del
ventilador y apriete la tuerca autoblocante con fuerza manual. La aleta del
ventilador ya no se debe poder dejar girar.
● El entrehierro queda así ajustado a 0 mm. Este es el punto de partida para el ajuste siguiente.
Afloje ahora la tuerca autoblocante para ajustar el entrehierro del freno. El aflojado de la tuerca autoblocante se orienta en los distintos segmentos de la aleta del ventilador.
|
Sujete la aleta del
ventilador y afloje la tuerca autoblocante dos segmentos y medio.
● El entrehierro está ajustado ahora a su valor óptimo de 0,4 mm.
Como control, compruebe
ahora la distancia entre placa de alojamiento del freno y la placa de anclaje
(entrehierro de comprobación) si está entre 3,1 mm y 3,7 mm. Véase Comprobar el freno
del motor de carro..
| |
Cubierta de ventilación |
|
Colocación de la cubierta
de ventilación.
