Amener le crochet de levage dans
la position la plus haute du crochet.
Si le câble est endommagé ou si le nombre de fils cassés est supérieur au nombre autorisé (voir « Contrôle du câble »), il doit être remplacé.
Si le guidage du câble est endommagé (voir « Contrôle du guidage du câble »), il doit être remplacé.
Le câble est un câble de levage spécial à force de rupture très élevée. Il atteint une durée de vie nettement plus longue qu'un câble normal. Pour cette raison, utiliser uniquement des câbles spéciaux ABUS.
Si le coin ou la boîte à coin sont endommagés (voir « Remplacement de la traverse à point fixe avec boîte à coin et coin »), ils doivent être remplacés. Ils sont généralement remplacés lors du remplacement du câble et du guidage du câble.
Ces consignes de sécurité s'appliquent spécialement au changement de câble :
─ Bloquer largement l'accès à la surface de travail en dessous du treuil à câble.
─ Nettoyer le sol de façon à ce qu'il soit propre et rangé.
Cela réduit la souillure du nouveau câble.
─ Plateforme élévatrice à ciseaux disposant d'une surface suffisante à la dépose du moufle inférieur.
Cela est possible uniquement dans le cas d'un mouflage 2/1 et 4/1.
Tenir compte de la capacité de la plateforme élévatrice !
─ S'il n'y a pas de dispositif de déroulement du câble, une surface libre suffisante est nécessaire.
─ À proximité de la plateforme élévatrice et du moufle inférieur, positionner un conteneur pour ferraille ou autre réceptacle similaire pour y mettre l'ancien câble.
─ Si le diamètre du câble dépasse 11 mm, le changement de câble doit être effectué par deux personnes.
Amener le crochet de levage dans
la position la plus haute du crochet.
Uniquement pour système électrique 3 ABUS avec ABULiner : amener le crochet de levage en dessous de la zone de fin de course supérieure.
Mesurer et noter la position du crochet de
levage.
Cela permet, dans beaucoup de cas, de supprimer le réglage du fin de course de levage après le remplacement du câble.
Si le treuil à câble est équipé de la commande ABUControl, consulter le manuel du produit « ABUControl » au chapitre « Remplacement du câble » afin de préparer le changement de câble.
La suite du changement de câble est décrite dans ce manuel.
|

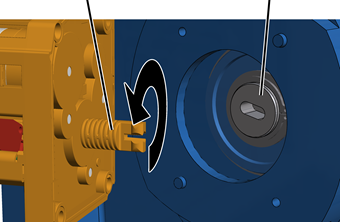

Fin de course de levage |
Tourillon sur le tambour à câble |
|
| |
Ouvrir le boîtier du fin de course de levage.
Dévisser les vis (2x).
Retirer le fin de course de
levage.
Laisser l'arbre du fin de course
de levage dans sa position et ne pas le tourner.
Cela permet, dans beaucoup de cas, de supprimer le réglage du fin de course de levage après le remplacement du câble.
Sécuriser le fin de course de levage pour qu'il ne
tombe pas ou s'accroche aux câbles de connexion.
|
|
Pince-câble |
|
| |
|
Extrémité du câble |
|
Tirer le pince-câble de
l'extrémité du câble.
Si la boîte à coin ou le coin sont endommagés, ils doivent être remplacés.
Dans la suite, le démontage de la boîte à coin sur une traverse à point fixe est décrit pour un motoréducteur du dispositif de levage GM 800 à GM 3000. Le démontage sur une traverse à point fixe dans le cas d'un motoréducteur du dispositif de levage GM 5000 à GM 7000 ne diffère pas de manière significative.
|
| |
|

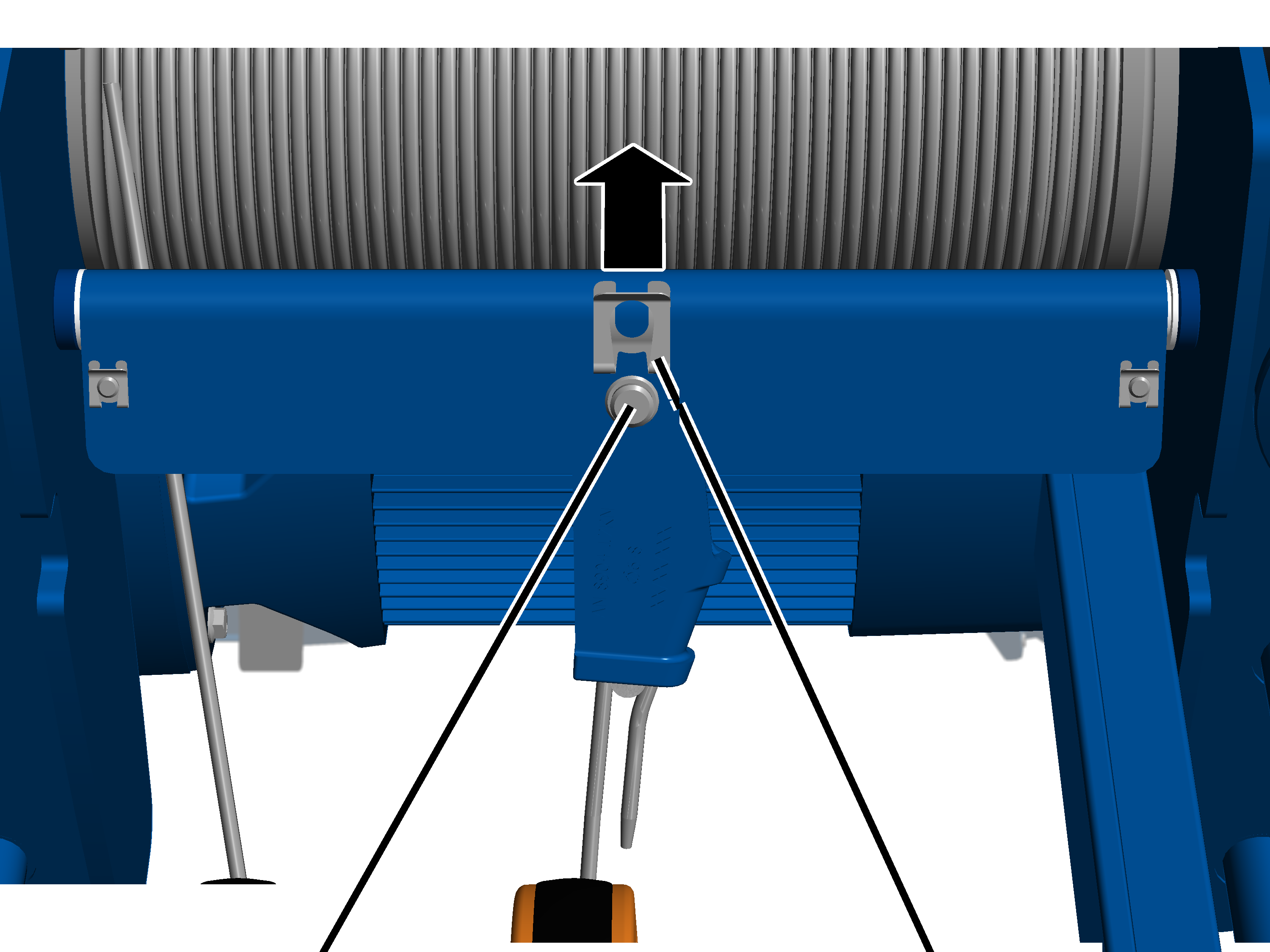

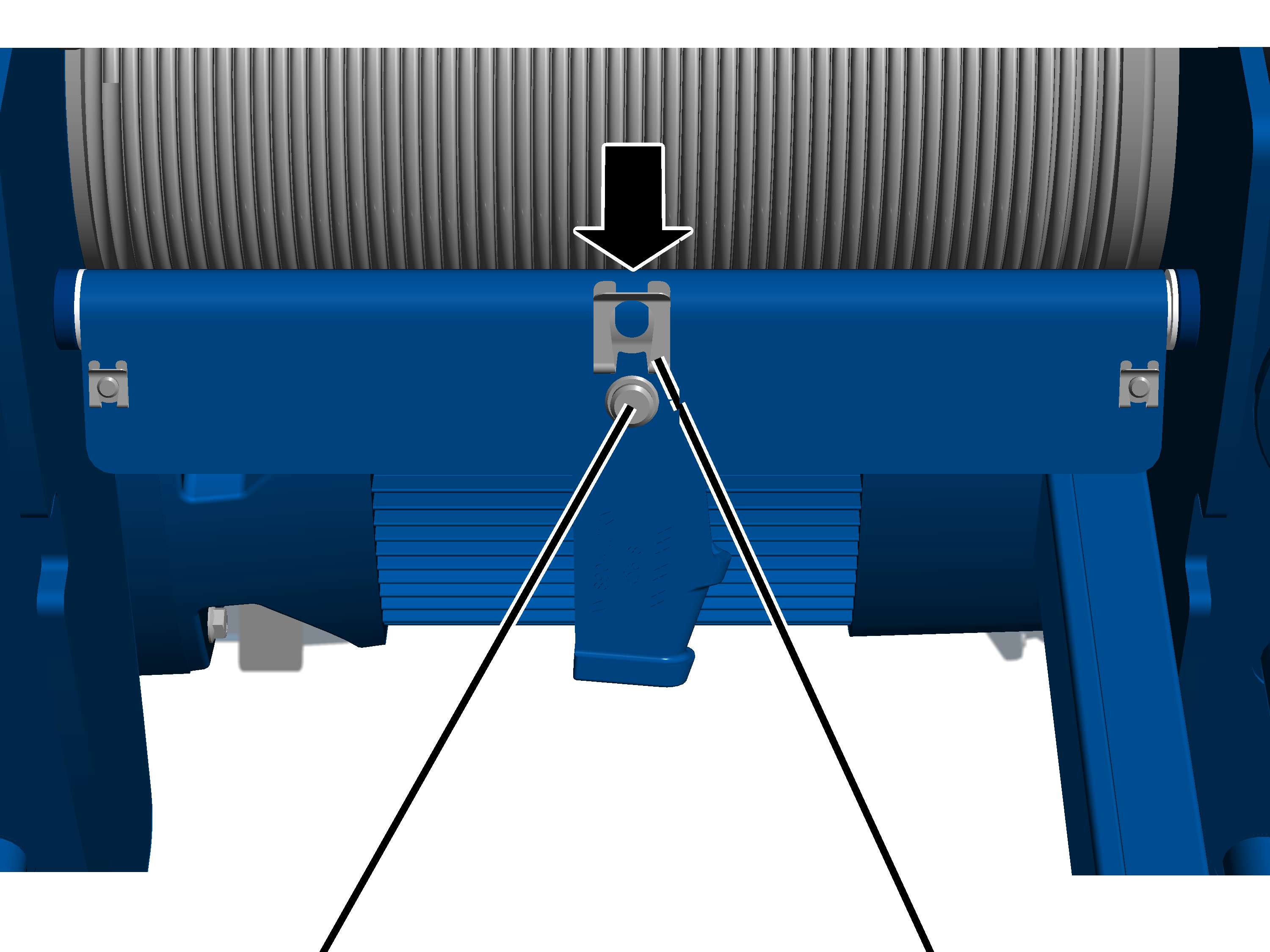

Boulon |
Clip de sécurité SL |
Retirer le clip de sécurité SL du boulon de la
traverse à point fixe.
|
Boulon |
Traverse à point fixe |
|
| |
|
|
Boîte à coin avec coin |
Retirer le boulon de la traverse à point
fixe.
Retirer la boîte à coin de la
traverse à point fixe.
Si la boîte à coin ou le coin sont endommagés, ils doivent être remplacés.
Dans la suite, le démontage de la boîte à coin sur une traverse à point fixe est décrit pour un motoréducteur du dispositif de levage GM 800 à GM 3000. Le démontage sur une traverse à point fixe dans le cas d'un motoréducteur du dispositif de levage GM 5000 à GM 7000 ne diffère pas de manière significative.
|
Axe de mesure |
Vis à côtes |
|
| |
|
Support |
|
Dévisser la vis à côtes
M6x12.
Retirer le support de l'axe de
mesure.
|
Axe de mesure |
Vis à côtes |
|
| |
|
|
Boîte à coin |
Retirer l'axe de mesure de la
traverse à point fixe et de la boîte à coin.
Retirer la boîte à coin de la
traverse à point fixe.
|
Coin |
Boîte à coin |
|
| |
|
Câble |
|
Désenfoncer le coin de la boîte à coin et
le retirer.
Démonter la boîte à coin.
Retourner la boîte à coin et
taper par le haut pour retirer le coin.
Le coin peut ainsi être retiré plus facilement de la boîte à coin en tapant.
|
|
Boîte à coin |
|
| |
|
Extrémité du câble |
Câble |
Pousser l'extrémité du câble hors de la
boîte à coin.
|
|
Boîte à coin |
|
| |
|
|
Câble |
Retirer le câble de la boîte à
coin.
ABUS recommande de remplacer la protection du câble en même temps que le câble.
|
|
Ne pas écarter violemment la protection du câble ! Si les moitiés de la protection du câble sont violemment écartées lors du démontage, les clips se tordent. Dans ce cas, il n'est plus possible d'installer la protection du câble de manière à ce qu'elle assure sa fonction. À l'aide d'un tournevis, ouvrir la protection du câble avec précaution. |
Sur toutes les ouvertures du moufle inférieur :
|
Tournevis |
Carter du moufle inférieur |
|
| |
|
|
Protection du câble |
Introduire sur le côté le
tournevis entre protection du câble et carter du moufle inférieur comme indiqué
sur l'illustration.
Avec le tournevis, décrocher
simultanément les crochets de levage à droite et à gauche dans la protection du
câble.
Séparer les 2 protections du
câble et les retirer du moufle inférieur.
|
|
Mettre en place le moufle
inférieur.
Retirer le câble du moufle
inférieur.
|
Vis autotaraudeuse |
|
|
| |
|
Anneau guide-câble |
Entraîneur |
Laisser tourner par moteur le câble du
tambour à câble.
Quelques enroulements de câble devraient rester encore sur le tambour à câble.
Dévisser l'entraîneur.
|
| |
|
Anneau guide-câble |
Entraîneur |
Repousser latéralement l'entraîneur de
l'anneau guide-câble.
● L'anneau guide-câble peut maintenant tourner librement sur le tambour à câble.
Dans le cas d'un motoréducteur du dispositif de levage de taille GM 800 à GM 3000, le guidage du câble se compose d'un anneau de tension du câble avec anneau guide-câble et d'une pièce de liaison.
|
Vis hexagonale |
Pièce de liaison |
|
| |
|
Câble |
Anneau guide-câble |
Dévisser les 4 vis.
Retirer la pièce de liaison et
la désenfiler du câble.
|
Tambour à câble |
Bride |
|
| |
|
Guidage du câble |
Câble |
Écarter l'anneau guide-câble et le retirer vers
l'intérieur du tambour à câble.
|
Bride |
Anneau de tension du câble |
|
| |
|
|
Ressort de tension |
Détacher le ressort de tension de l'anneau de
tension du câble.
Écarter l'anneau de tension du
câble et le retirer vers l'intérieur du tambour à câble.
● Le guidage du câble est maintenant démonté. Le câble est posé librement sur le tambour à câble.
Dans le cas d'un motoréducteur du dispositif de levage de taille GM 5000 à GM 7000, le guidage du câble se compose d'un anneau guide-câble avec éléments de serrage.
|
|
Élément de serrage |
|
| |
|
Anneau guide-câble |
Goupille élastique |
Retirer la goupille élastique
des éléments de serrage de l'anneau guide-câble.
|
Anneau guide-câble |
Élément de serrage |
|
| |
|
|
Levier de tension |
Ouvrir et desserrer le levier de
tension de l'élément de serrage de l'anneau guide-câble.
|
Tambour à câble |
Élément de serrage |
|
| |
|
Câble |
Anneau guide-câble |
Retirer du tambour à câble
l'anneau guide-câble avec les éléments de serrage.
|
Tambour à câble |
Points fixes d'extrémité |
|
| |
|
|
Câble |
Laisser tourner par moteur le câble du tambour à
câble.
Desserrer les points fixes
d'extrémité.
Retirer complètement le câble du
tambour à câble.
|
|
|
|
| |
|
|
|
Lubrifier le tambour à câble du
début jusqu'à la 8e/10e spire environ.
Lubrifier le tambour à câble
derrière la dernière spire.
Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».
|
|
|
|
| |
|
|
|
Lubrifier le tambour à câble
après la 8e/10e spire jusqu'à la dernière spire.
Lubrifiant : « Chainlife S ». Pour plus de détails, voir « Lubrifiants ».
|
|
Dérouler entièrement le câble jusqu'à ce qu'il ne présente plus de torsion ! S'il est mal déroulé, le câble sera plié et endommagé. Ne pas tirer le câble vers le haut lorsque le câble enroulé est posé à plat. Le câble enroulé doit être déroulé lorsqu'il est en position debout et verticale ; faire passer le câble sur le tambour à câble dans le sens dans lequel il était enroulé auparavant. |
|
Tambour à câble |
Vis à tête cylindrique |
|
| |
|
Câble |
Point fixe d'extrémité |
Dérouler entièrement le câble jusqu'à ce qu'il
ne présente plus de torsion.
Nettoyer minutieusement les vis
à tête cylindrique des points fixes d'extrémité.
Les vis à tête cylindrique étaient auparavant vissées avec un revêtement de blocage de vis ou un frein filet. Les résidus doivent être entièrement éliminés avant toute réutilisation de la vis à tête cylindrique.
Le revêtement de blocage de vis et le frein filet ne sont utilisables qu'une seule fois.
Pousser le câble sous les points
fixes d'extrémité de manière à ce que la surlongueur du câble mesure environ
30°mm.
Visser les points fixes
d'extrémité avec la vis à tête cylindrique et bloquer avec du frein filet
(résistance moyenne).
|
Taille |
Nombre de points fixes d'extrémité |
Couple de serrage |
|
GM 800 |
2 |
10 Nm |
|
GM 1000 |
2 |
25 Nm |
|
GM 3000 |
2 |
25 Nm |
|
GM 5000 |
3 |
210 Nm |
|
GM 6000 |
3 |
210 Nm |
|
GM 7000 |
3 |
425 Nm |
Tendre le câble et l'enrouler fermement et sans
torsion 6 à 8 tours sur le tambour à câble.
Dans le cas d'un guidage du câble pour GM 5000 à GM 7000, les éléments de serrage doivent être fixés à l'anneau guide-câble.
Dans le cas d'un guidage du câble pour GM 800 à GM 3000, un prémontage n'est pas nécessaire. Dans ce cas, on peut sauter ce chapitre.
Dans le cas d'un guidage du câble pour un treuil à câble avec motoréducteur du dispositif de levage GM 5000 ou GM 6000, les éléments de serrage doivent être accrochés à l'anneau guide-câble avec des clips. Les boulons à œillet servant au serrage de l'anneau guide-câble se trouvent en haut des éléments de serrage.
|
Boulon à œillet |
Anneau guide-câble |
|
| |
|
Élément de serrage |
Clips |
Accrocher les 2 éléments de serrage avec les vis à
œil dans le premier clip de l'anneau guide-câble.
Graisser de l'intérieur la
rainure de l'anneau guide-câble.
Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».
|
Éléments de serrage |
Boulon |
|
| |
|
Anneau guide-câble |
|
Enfoncer le boulon dans les
éléments de serrage et l'anneau guide-câble.
|
Clip de sécurité SL |
Boulon |
|
| |
|
Anneau guide-câble |
Élément de serrage |
Placer le clip de sécurité SL
sur le boulon.
Graisser de l'intérieur la
rainure de l'anneau guide-câble.
Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».
Dans le cas d'un motoréducteur du dispositif de levage de taille GM 800 à GM 3000, le guidage du câble se compose d'un anneau de tension du câble avec anneau guide-câble et d'une pièce de liaison.
|
Bride |
|
|
| |
|
Tambour à câble |
Anneau de tension du câble |
Écarter l'anneau de tension du
câble et l'amener sur le tambour à câble au-dessus du câble.
|
Bride |
Anneau de tension du câble |
|
| |
|
|
Ressort de tension |
Accrocher le ressort de tension
dans l'une des encoches de façon à ce que l'anneau de tension du câble soit
fermement posé sur le câble, mais puisse être tourné encore librement.
|
Tambour à câble |
Bride |
|
| |
|
Anneau guide-câble |
Câble |
Graisser de l'intérieur la
rainure de l'anneau guide-câble.
Lubrifiant : « Molykote PG-75 ». Pour plus de détails, voir « Lubrifiants ».
Écarter l'anneau guide-câble et le pousser sur
le tambour à câble.
Poser l'anneau guide-câble avec
la rainure dans la bride de l'anneau de tension du câble.
Poser l'anneau guide-câble avec
les segments filetés dans la partie libre du tambour à câble.
Contrôler que les deux
extrémités de l'anneau guide-câble se trouvent dans la même rainure du tambour à
câble.
Un déplacement latéral des extrémités de l'anneau guide-câble est interdit.
|
Vis autotaraudeuse |
Pièce de liaison |
|
| |
|
Anneau guide-câble |
Câble |
Enfiler la
pièce de liaison sur le câble.
Pousser la pièce de liaison vers
le haut et la placer sur l'anneau guide-câble.
Visser la pièce de liaison avec
4 vis autotaraudeuses M6x16. 5 Nm.
Pour cela, fixer d'abord les vis supérieures qui ne se trouvent pas dans le trou oblong.
Dans le cas d'un motoréducteur du dispositif de levage de taille GM 5000 à GM 7000, le guidage du câble se compose d'un anneau guide-câble avec éléments de serrage.
|
Tambour à câble |
Élément de serrage |
|
| |
|
Câble |
Anneau guide-câble |
Tirer sur le tambour à câble
l'anneau guide-câble avec les éléments de serrage.
Positionner le câble entre les
éléments de serrage.
Contrôler que les deux
extrémités de l'anneau guide-câble se trouvent dans la même rainure du tambour à
câble.
Un déplacement latéral des extrémités de l'anneau guide-câble est interdit.
|
Anneau guide-câble |
Élément de serrage |
|
| |
|
|
Levier de tension |
Accrocher le levier de tension
des éléments de serrage dans l'anneau guide-câble, puis fermer.
Rouvrir le levier de tension et
régler l'anneau guide-câble avec les vis à œil de manière à ce que l'anneau
guide-câble repose solidement sur le câble, mais puisse quand même tourner
librement.
|
|
Élément de serrage |
|
| |
|
Anneau guide-câble |
Goupille élastique |
Pousser la goupille élastique
dans les leviers de tension des éléments de serrage.
|
| |
|
Anneau guide-câble |
Entraîneur |
Placer l'entraîneur sur le logement du
tambour et le pousser latéralement dans l'anneau guide-câble.
|
Vis autotaraudeuse |
|
|
| |
|
Anneau guide-câble |
Entraîneur |
Visser l'entraîneur avec la vis
autotaraudeuse M6x16. 5 Nm.
|
Mouflage 2/1 |
Mouflage 4/1 |
|
| |
|
Mouflage 6/1 | |
Pour mouflage 2/1 : tirer
sans torsion le câble du tambour à câble à travers le moufle inférieur.
Pour mouflage 4/1 : tirer
sans torsion le câble du tambour à câble à travers le moufle inférieur, à
travers la poulie de renvoi et à nouveau à travers le moufle inférieur.
Pour mouflage 6/1 : tirer
sans torsion le câble du tambour à câble à travers le moufle inférieur, à
travers la poulie de renvoi et à nouveau à travers le moufle inférieur, à
travers la poulie de renvoi et à nouveau à travers le moufle inférieur.
Dans la suite, le montage de la boîte à coin sur une traverse à point fixe est décrit pour un motoréducteur du dispositif de levage GM 800 à GM 3000. Le montage sur une traverse à point fixe dans le cas d'un motoréducteur du dispositif de levage GM 5000 à GM 7000 ne diffère pas de manière significative.
|

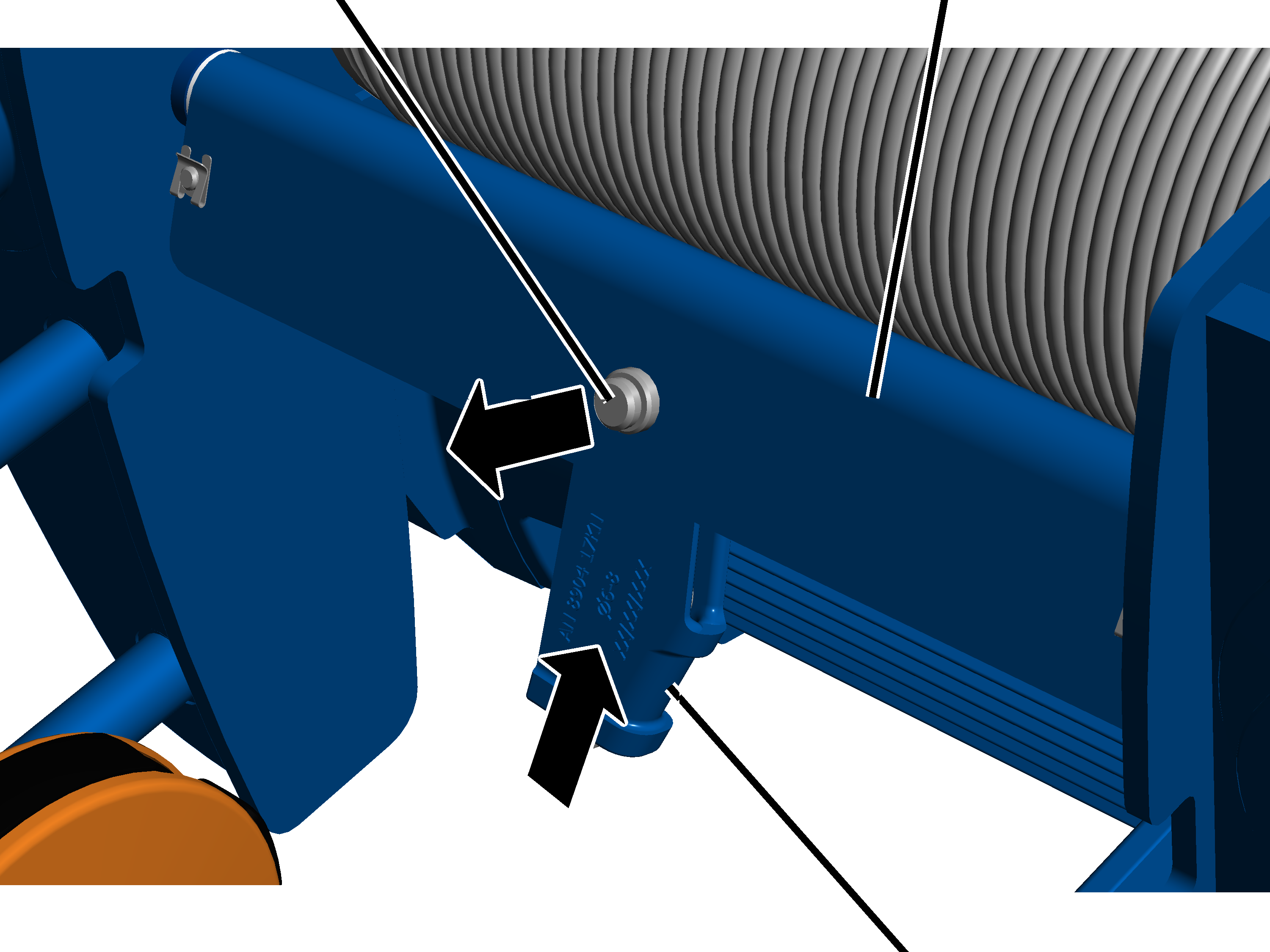

Boulon |
Traverse à point fixe |
|
| |
|
|
Boîte à coin |
Pousser la boîte à coin dans la traverse à point
fixe.
Tenir compte du repère sur la traverse à point fixe.
Introduire le boulon dans la
traverse à point fixe et la boîte à coin.
|
| |
|
Boulon |
Clip de sécurité SL |
Placer le clip de sécurité SL sur le
boulon.
Dans la suite, le montage de la boîte à coin sur une traverse à point fixe est décrit pour un motoréducteur du dispositif de levage GM 800 à GM 3000. Le montage sur une traverse à point fixe dans le cas d'un motoréducteur du dispositif de levage GM 5000 à GM 7000 ne diffère pas de manière significative.
|
Axe de mesure |
Traverse à point fixe |
|
| |
|
|
Boîte à coin |
Pousser la boîte à coin dans la
traverse à point fixe.
Tenir compte du repère sur la traverse à point fixe.
Introduire l'axe de mesure dans
la traverse à point fixe et la boîte à coin.
La flèche qui se trouve sur l'axe de mesure doit pointer vers le bas !
|
Axe de mesure |
Vis à côtes | |
|
| ||
|
Support |
| |
Pousser le support sur l'axe de
mesure.
Le support doit pouvoir entrer dans la rainure de l'axe de mesure sans tension.
L'axe de mesure ne doit pas être prétendu !
Visser le support avec la vis à
côtes M6x12. 19 Nm.
|
|
Boîte à coin |
|
| |
|
|
Extrémité du câble |
Contrôler la lubrification de la boîte à coin et
la lubrifier si nécessaire.
Lubrifiant : « Pâte haute température PBC 1574 ». Pour plus de détails, voir « Lubrifiants ».
Pousser l'extrémité du câble dans la boîte à
coin depuis le bas.
|
|
Boîte à coin |
|
| |
|
Boucle |
Extrémité du câble |
Pousser l'extrémité du câble dans la boîte à
coin depuis le haut de manière à former une boucle.
L'extrémité du câble dépasse en bas de la boîte à coin d'env. 150 mm.
|
Coin |
Boîte à coin |
|
| |
|
Boucle |
|
|
Coin |
Boîte à coin |
|
| |
|
Câble |
|
● Le coin glisse dans la boîte à coin et le câble est serré.
|
|
Pince-câble |
|
| |
|
Extrémité du câble |
|
Pousser le pince-câble sur l'extrémité du
câble.
Le pince-câble se trouve env. 30 mm en dessous de la boîte à coin.
Visser le pince-câble.
|
Taille |
Écrou à côtes |
Couple de serrage |
|
GM 800 |
M6 |
5 Nm |
|
GM 1000 |
M8 |
10 Nm |
|
GM 2000 |
M8 |
10 Nm |
|
GM 3000 |
M8 |
10 Nm |
|
GM 5000 |
M14 |
49 Nm |
|
GM 6000 |
M14 |
49 Nm |
|
GM 7000 |
M16 |
107 Nm |
Sur toutes les ouvertures du moufle inférieur :
|
|
Profil de raccordement |
|
| |
|
Protection du câble |
|
Tenir la protection du câble
contre le câble comme indiqué sur l'image.
Pousser vers le bas la
protection du câble avec la fourche avant le long du câble et la placer ainsi
avec l'extrémité arrière sous le profil de raccordement.
|
Protection du câble |
Carter du moufle inférieur |
|
| |
Pousser d'abord la protection du
câble dans le carter du moufle inférieur du côté de la patte courte.
Pousser ensuite la protection du
câble dans le carter du moufle inférieur du côté de la patte longue.
|
Protection du câble |
|
|
| |
Placer la seconde protection du
câble en bas dans le profil de raccordement.
Pousser vers le bas la
protection du câble derrière le profil de raccordement et l'installer en haut
sur le câble.
Pousser d'abord la protection du
câble dans le carter du moufle inférieur du côté de la patte courte.
Pousser ensuite la protection du
câble dans le carter du moufle inférieur du côté de la patte longue.
|
|
Emboîter les 2 protections du
câble avec les pattes et les presser ensemble.
● Un claquement se fait entendre.
Enrouler complètement le câble
par moteur.
Si le treuil à câble est équipé de la commande ABUControl, consulter le manuel du produit « ABUControl » au chapitre « Remplacement du câble » afin de terminer le remplacement du câble.
Les étapes suivantes sont décrites dans ce manuel.
Placer le crochet de levage dans
la position précédemment notée.
|
Arbre |
Bride du palier |
|
| |
Ouvrir le couvercle du boîtier
de sélecteur de fin de course levage du tambour à câble.
Tourner l'arbre du fin de course
de réducteur de manière à l'aligner sur le trou oblong de la bride du palier du
tambour à câble.
|
|
Vis en matière plastique B6,3x25 |
|
| |
|
Platine de contacteurs à cames |
|
Introduire l'arbre du fin de
course de réducteur dans le trou oblong de la bride du palier et placer le fin
de course sur les deux chevilles.
Visser le fin de course de
réducteur avec les vis en matière plastique B6,3x25. 2,5 Nm.
Enficher le connecteur du câble de connexion sur la
platine de contacteurs à cames.
Fermer
le couvercle du logement.
Si les points de commutation sont décalés :
Normalement, le réglage du fin de course de levage après le remplacement du câble peut être supprimé dans beaucoup de cas, la position du crochet de levage ayant été auparavant mesurée, puis rejointe. Dans certains cas (par ex. si le câble est très endommagé ou mal enroulé sur le tambour à câble), il se peut que les points de commutation doivent être reréglés.
Réinitialiser les points de
commutation du limiteur de course inférieure, du limiteur de course supérieure
et du limiteur de course de secours.
Pour système électrique 3 ABUS avec commande par contacteurs : voir le manuel du produit « Fin de course de réducteur ABUS ».
Pour système électrique 3 ABUS avec ABULiner : voir le manuel du produit « Commande à variateur de fréquence de la vitesse de levage pour système électrique 3 ABUS »
|
|
Accrocher la charge au crochet de levage, soulever
et charger ainsi le câble.
Mesurer la saillie du coin et
contrôler si les cotes indiquées dans le tableau sont respectées.
|
Taille |
Saillie du coin pour nouveau treuil à câble |
Saillie du coin maximale |
Saillie du coin minimale |
|
GM 800 |
18 mm |
19 mm |
18 mm |
|
GM 1000 |
3 mm |
4 mm |
3 mm |
|
GM 2000 |
0 mm |
2 mm |
0 mm |
|
GM 3000 |
16 mm |
18 mm |
16 mm |
|
GM 5000 |
19 mm |
22 mm |
19 mm |
|
GM 6000 |
28 mm |
31 mm |
28 mm |
|
GM 7000 |
28 mm |
28 mm |
26 mm |
