Uniquement pour treuil à
câble avec motoréducteur du dispositif de levage GM 800 à GM 3000 avec
mouflage 2/1 ou 4/1
Dans le cas d'un treuil à câble avec motoréducteur du
dispositif de levage GM 800 à GM 3000, la traverse à point fixe est
installée sur des douilles de palier avec des boulons et des clips de sécurité
SL.
|

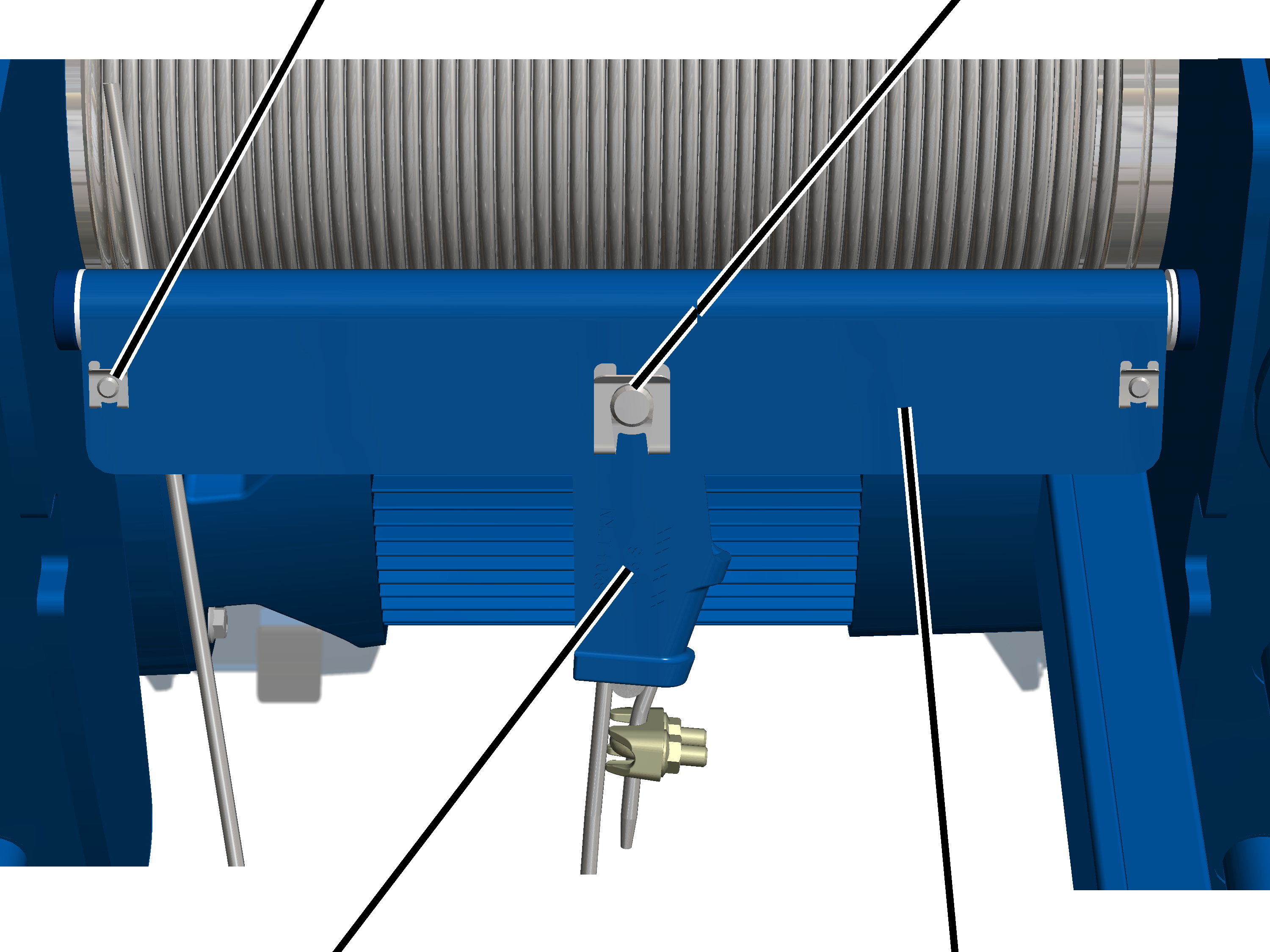

Boulon
avec
clip de sécurité SL |
Boulon
avec
clip de sécurité SL |
|
|
|
Boîte à
coin avec coin et pince-câble |

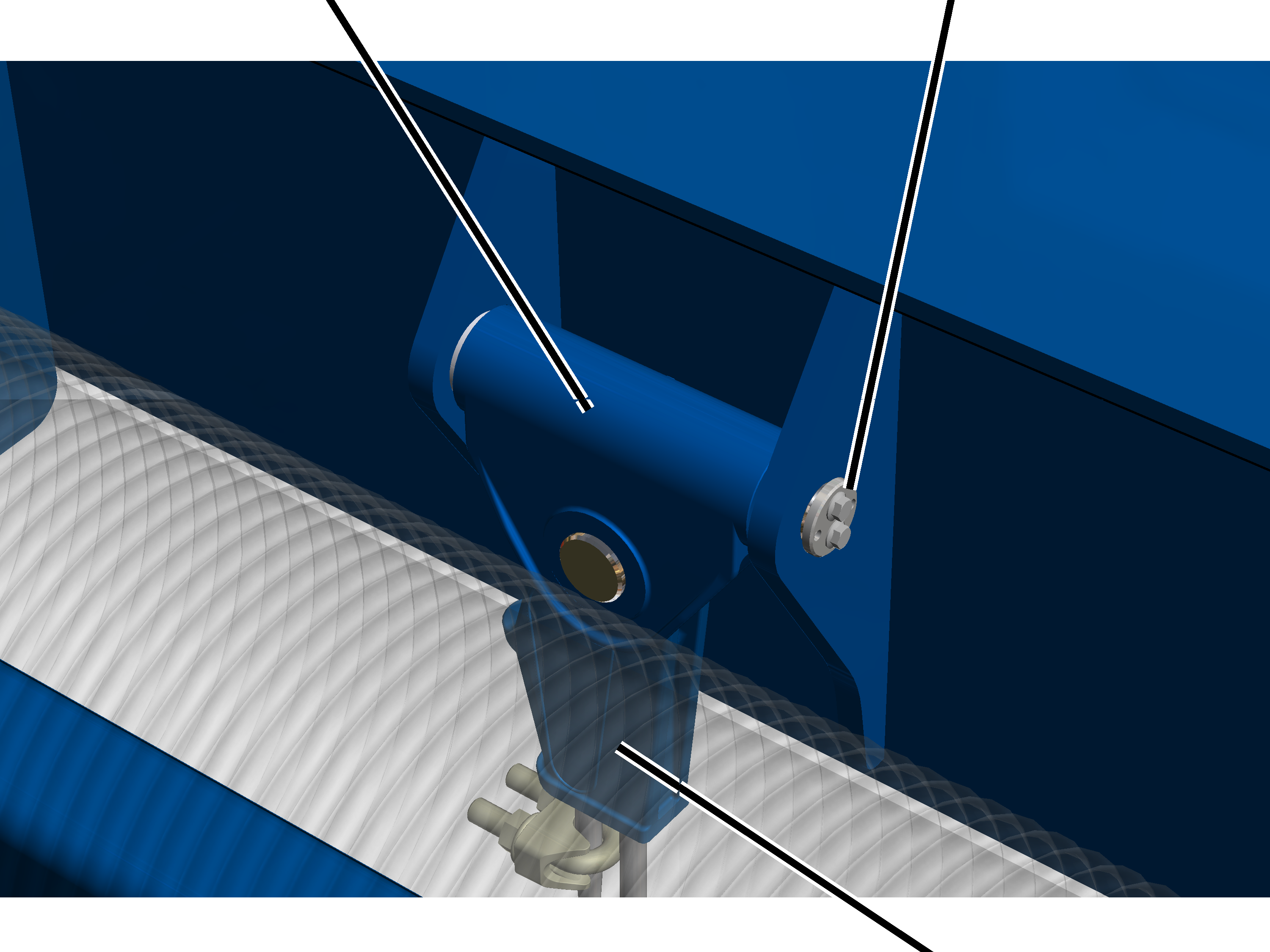

Traverse
à point fixe |
Contrôler la fixation. La
traverse à point fixe doit être fixée et tous les boulons doivent être sécurisés
par des clip de sécurité SL.
Contrôler la traverse à point fixe.
Les perçages et l'ouverture du bas ne doivent pas être fissurés
ni présenter d'autres dommages.
Contrôler si les douilles de palier sont endommagées. Les douilles de
palier ne doivent pas être fissurées ni présenter d'autres dommages.
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement de
la traverse à point fixe avec boîte à coin et coin ».
Uniquement pour treuil à
câble avec motoréducteur du dispositif de levage GM 5000 à GM 7000
avec mouflage 2/1, 4/1 ou 6/1
Dans le cas d'un treuil à câble avec motoréducteur du
dispositif de levage GM 5000 à GM 7000, la traverse à point fixe est
installée sur les châssis latéraux du châssis du chariot de direction sur des
douilles de palier avec un boulon latéralement enfoncé à couvercle.
|
Traverse
à point fixe |
Couvercle avec vis à côtes |
|
|
|
|
Boîte à
coin avec coin et pince-câble |
Contrôler la fixation. La traverse à point fixe doit être bien fixée
et le boulon doit être protégé par un couvercle.
Contrôler la traverse à point fixe.
Les perçages et l'ouverture du bas ne doivent pas être fissurés
ni présenter d'autres dommages.
Contrôler si les douilles de palier sont endommagées. Les douilles de
palier ne doivent pas être fissurées ni présenter d'autres dommages.
En cas de pièces manquantes ou endommagées : remplacer les
pièces concernées.
Voir « Remplacement de
la traverse à point fixe avec boîte à coin et coin ».
