Comparar la tensión de servicio
y la frecuencia indicadas en la placa de características con la tensión y la
frecuencia de la red eléctrica local.
Si el mecanismo de traslación se monta en una instalación de grúa ABUS, siga leyendo aquí. Si se monta el mecanismo de traslación en una instalación propia, véase Conexión del mecanismo de traslación a una grúa no de ABUS.
Comparar la tensión de servicio
y la frecuencia indicadas en la placa de características con la tensión y la
frecuencia de la red eléctrica local.
|
|
Carcasa del conector |
|
| |
|
Mecanismo de traslación |
|
Abra la tapa de carcasa.
|
Cable de conexión |
|
|
| |
|
Mecanismo de traslación |
Carcasa del conector |
Tendido del cable de conexión al
mecanismo de traslación.
Conectar el cable de conexión en
la carcasa del conector.
|

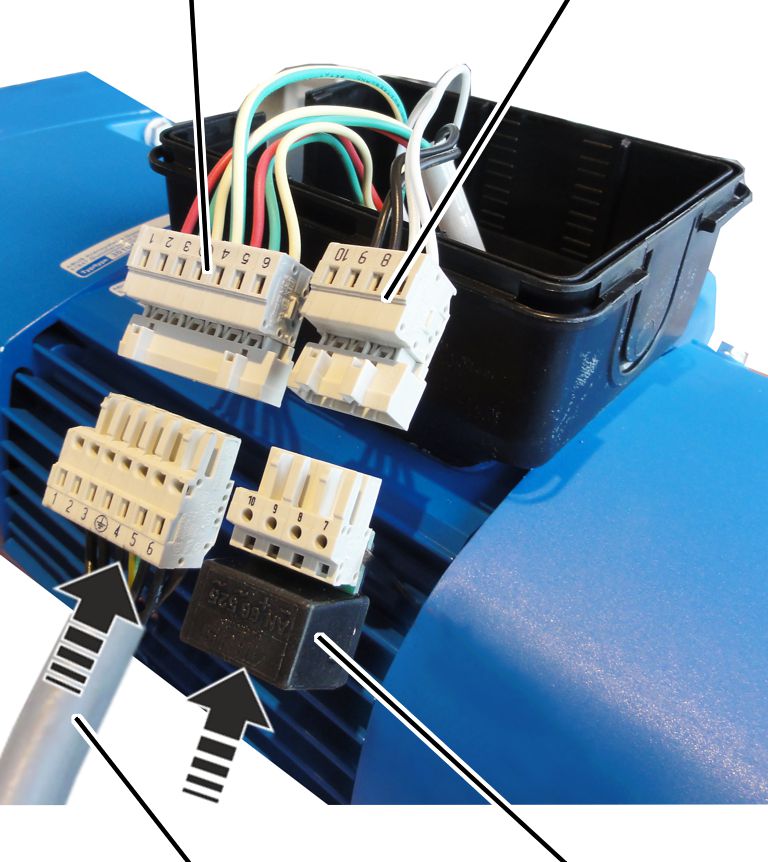

Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Cable de conexión del mecanismo de traslación |
Freno del rectificador |
Insertar el rectificador para el
freno en la regleta de machos del mecanismo de traslación.
Coloque las conexiones
enchufadas y la línea de conexión en la carcasa del conector.
|

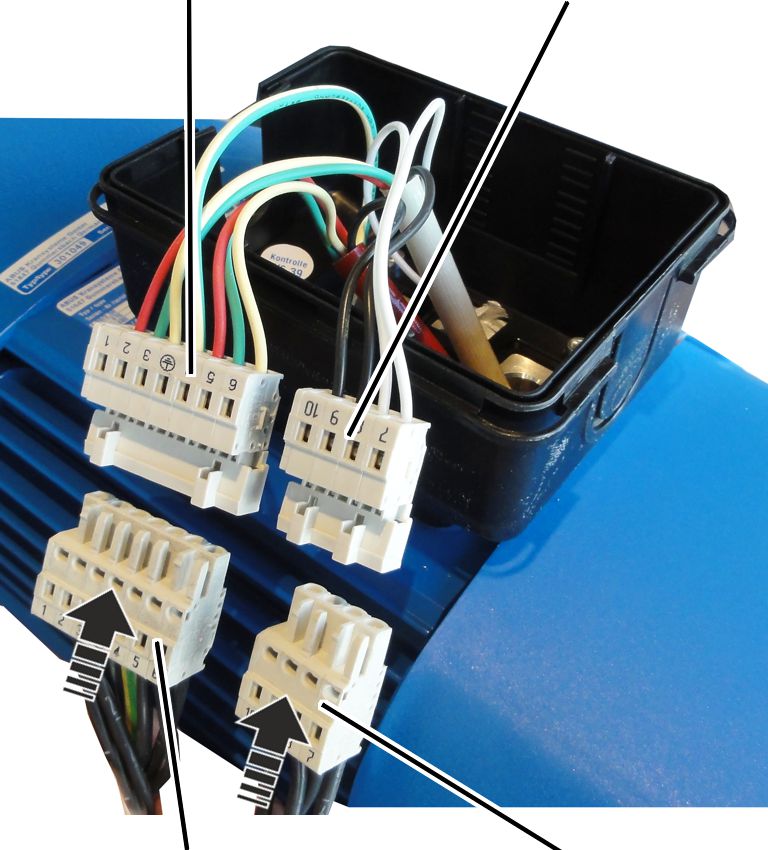

Regleta de machos del mecanismo de traslación | |
|
| |
|
Regleta de hembrillas para el mecanismo de traslación |
Regleta de hembrillas para el freno |
Insertar la regleta de
hembrillas para el freno en la regleta de machos del mecanismo de
traslación.
|

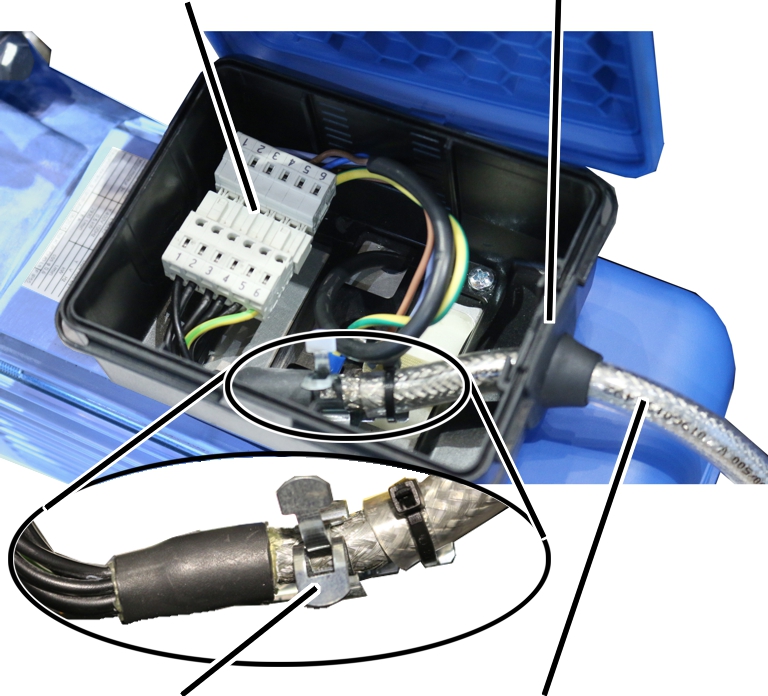

Conexión por enchufe |
Pasacables |
|
| |
|
Pinza del apantallado |
Cable de conexión |
Fijar el cable de conexión con
bridas a la pinza del apantallado.
Coloque las conexiones por enchufe y la
línea de conexión en la carcasa del conector.
