Gesamte Bremse austauschen



Ist der Bremsrotor dünner als erlaubt, darf die Bremse nicht erneut nachgestellt werden. Dann muss der Bremsrotor ausgetauscht werden.

Je nach Verschleiß und Notwendigkeit müssen eventuell weitere Teile an der Bremse ausgetauscht werden:

─     Reibblech

─     Nabe

─     O-Ring

─     Hohlschrauben

─     Passfeder

─     Sicherungsring

─     Magnetkörper





Lüfterhaube abnehmen

Lüfterhaube

Rippschrauben

*   Rippschrauben (3x) der Lüfterhaube lösen.

*   Lüfterhaube abnehmen.





Nur bei Lüfterflügel an der Motorwelle



Lüfterflügel demontieren

Sicherungsring



Lüfterflügel



*   Sicherungsring entfernen.

*   Lüfterflügel abbauen.









Nur bei Fremdlüfter



Fremdlüfter demontieren

Schrauben





Fremdlüfter

*   Stromversorgung des Fremdlüfters abziehen.

*   Schrauben (2x) des Fremdlüfters lösen.





Fremdlüfter



*   Fremdlüfter abnehmen.







Halterung



Zylinderschrauben M6x80

*   Zylinderschrauben M6x80 (2x) der Halterung lösen und Halterung abnehmen.









Bremse freilegen

O-Ring



*   O-Ring entfernen.





Magnetkörper demontieren

Magnetkörper



Sechskantschrauben M6x70



*   Stromversorgung des Magnetkörpers abziehen.

*   Sechskantschrauben M6x70 (3x) lösen.

*   Magnetkörper von der Motorwelle ziehen.





Bremsrotor abziehen

Bremsrotor

Nabe

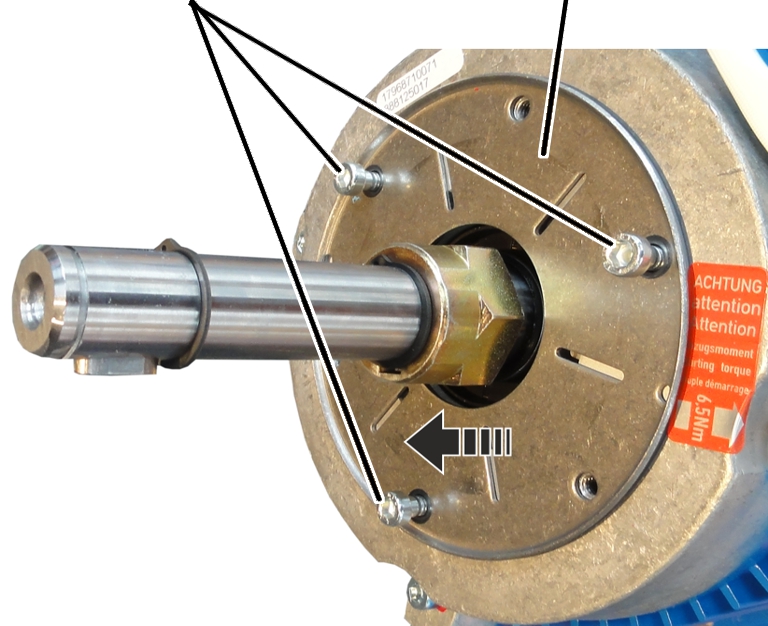

*   Bremsrotor von der Nabe und von der Motorwelle ziehen.





Reibblech entfernen

Zylinderschrauben

Reibblech

*   Zylinderschrauben (3x) lösen.

*   Reibblech entfernen.





Sicherungsringe und Passfeder entfernen

Vorderer Sicherungsring

Hinterer Sicherungsring

Passfeder

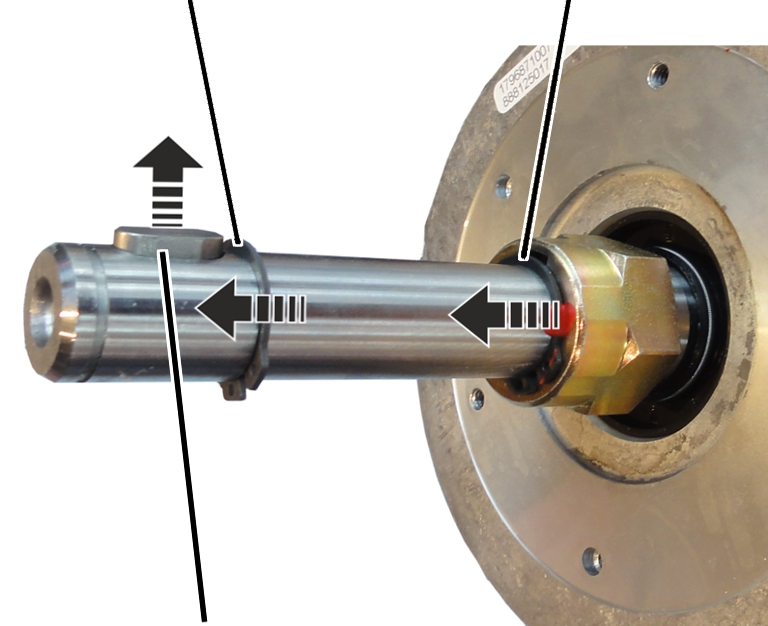

*   Vordere Passfeder entfernen.

*   Vorderen Sicherungsring entfernen.

*   Hinteren Sicherungsring entfernen.





Nabe entfernen

Nabe

Hintere Passfeder

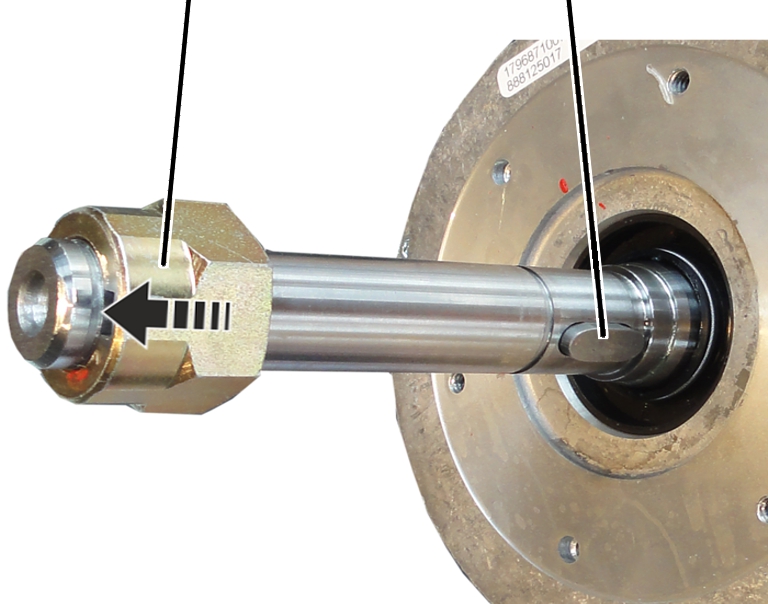

*   Nabe von der Motorwelle ziehen.

●   Die Bremse ist vollständig demontiert.





Neue Nabe einsetzen

Nabe

Hintere Passfeder

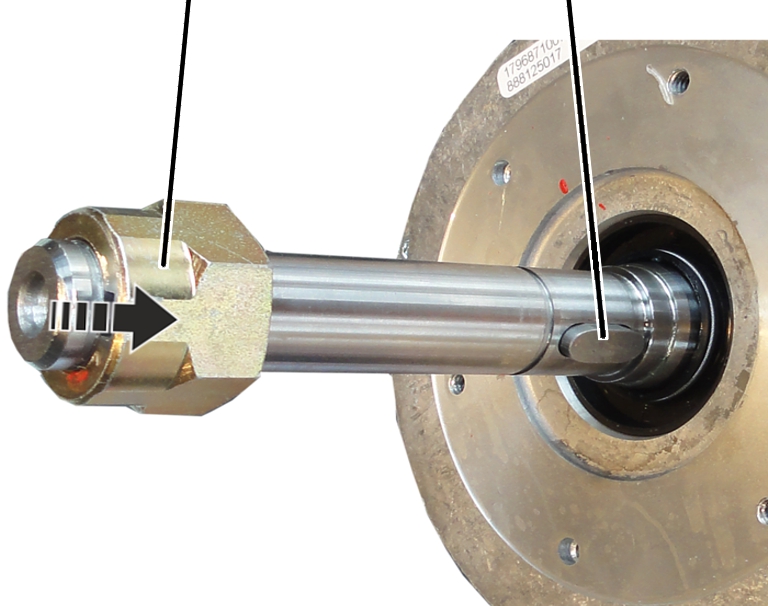

*   Neue Nabe auf die Motorwelle über die hintere Passfeder schieben.





Sicherungsringe einsetzen

Vorderer Sicherungsring

Hinterer Sicherungsring

Passfeder

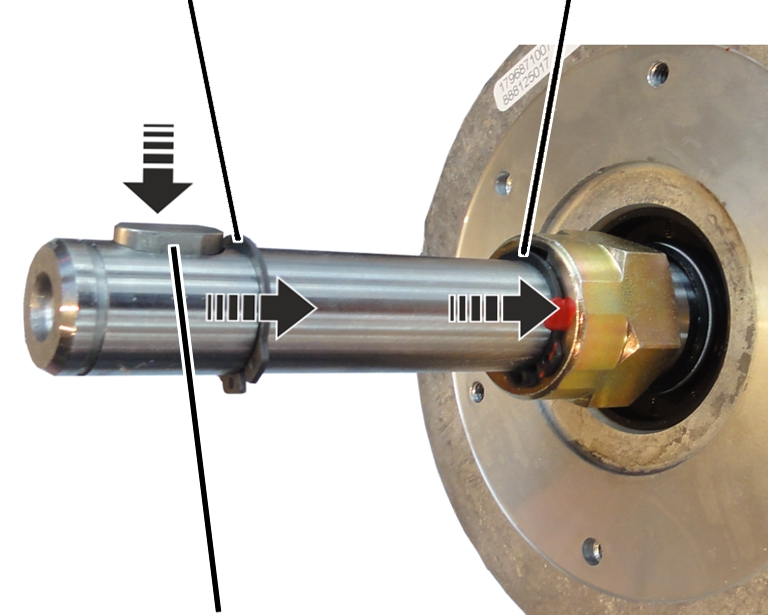

*   Hinteren Sicherungsring einsetzen.

*   Vorderen Sicherungsring einsetzen.

*   Vordere Passfeder einsetzen.





Neues Reibblech einsetzen

Zylinderschrauben

Reibblech

*   Neues Reibblech aufschieben.

*   Zylinderschrauben (3x) festziehen.





Bremsrotor einbauen

Bremsrotor

Nabe

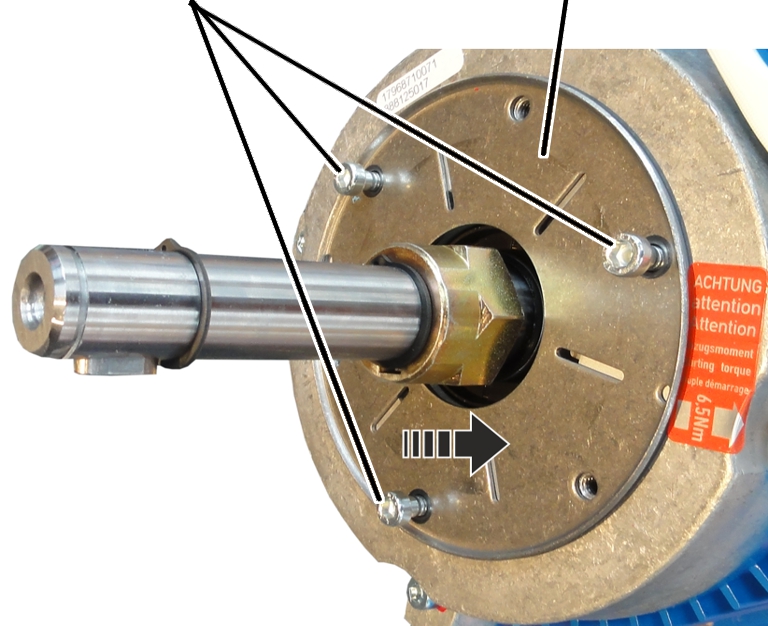

*   Bremsrotor über die Motorwelle auf die Nabe schieben.





Magnetkörper montieren

Nur bei Lüfterflügel an der Motorwelle



Magnetkörper



Sechskantschrauben M6x70



*   Magnetkörper auf die Motorwelle schieben.

*   Sechskantschrauben M6x70 (3x) anschrauben. 7 Nm.

*   Anschließend muss der Luftspalt neu eingestellt werden. Siehe Luftspalt an der Bremse einstellen.

*   Stromversorgung des Magnetkörpers anschließen.









Nur bei Fremdlüfter



Sechskantschraube M6x70

Halterung



Zylinderschrauben M6x80

*   Magnetkörper auf die Motorwelle schieben.

*   Halterung mit Zylinderschrauben M6x80 (2x) anschrauben. 10 Nm.

*   Sechskantschraube M6x70 (1x) anschrauben. 7 Nm.

*   Anschließend muss der Luftspalt neu eingestellt werden. Siehe Luftspalt an der Bremse einstellen.

*   Stromversorgung des Magnetkörpers anschließen.









*   Falls nötig, Sechskantschrauben M6x70 und Hohlschrauben durch neue ersetzen.





Bremse abdecken

O-Ring



*   O-Ring einsetzen.





Nur bei Lüfterflügel an der Motorwelle



Lüfterflügel montieren

Sicherungsring



Lüfterflügel



*   Lüfterflügel auf die Motorwelle setzen.

*   Sicherungsring einsetzen.









Nur bei Fremdlüfter



Fremdlüfter montieren

Fremdlüfter



*   Fremdlüfter auf die Halterung setzen.





Zylinderschrauben M4





Fremdlüfter

*   Fremdlüfter mit Zylinderschrauben M4 (2x) mit 1,5 Nm anziehen.

*   Stromversorgung des Fremdlüfters anschließen.









Lüfterhaube schließen

Lüfterhaube

Rippschrauben

*   Lüfterhaube aufstecken.

*   Rippschrauben (3x) der Lüfterhaube festschrauben.
