Les paramètres suivants peuvent être réglés sur le niveau de paramètres « ABULiner » dans le LIS-SV :
|
Paramètre |
Désignation |
Voir |
|
5.10 |
Appeler le niveau de paramètres |
|
|
5.11 |
Activation de LIS-SV pour l'ABULiner |
|
|
5.11 |
Réglage de la transmission |
|
|
5.12 |
Activation de la vitesse de levage double |
|
|
5.14 |
Réglage de la durée pendant laquelle le ventilateur auxiliaire continue à tourner |
Réglage de la durée pendant laquelle le ventilateur auxiliaire continue à tourner |
|
|
Dangers lors des travaux d'ajustage ! Pendant l'ajustage du LIS-SV, le contrôle du treuil à câble est désactivé. Par conséquent, il n'est entre autres pas possible de contrôler le treuil à câble quant à toute surcharge. De ce fait, la charge peut chuter et entraîner des blessures graves voir mortelles ! Pendant le réglage, ne pas utiliser le pont en fonctionnement normal et ne procéder au levage de charges qu'à titre de contrôle avec la plus grande précaution ! |
Tous les paramètres du LIS-SV qui sont importants pour l'ABULiner sont réunis dans un propre niveau de paramètres représenté sous forme de sous-menu.
|
|
Amener le crochet de levage en
dehors de la zone de fin de course (en haut ou en bas).
Le crochet de levage ne doit pas se trouver dans la zone de fin de course lors du réglage des paramètres.
Appeler le menu du LIS-SV. Voir
documentation « Système d'indication de charge LIS-SV ».
|
| |
|
touche Enter |
touches fléchées |

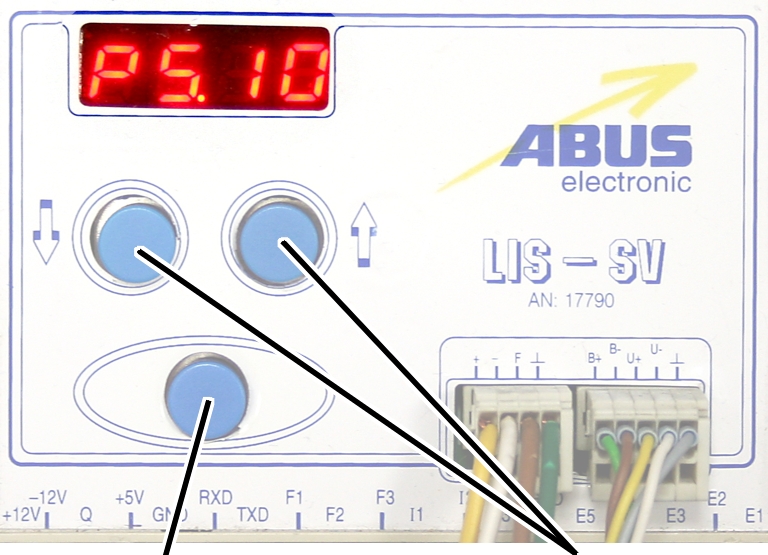

Sélectionner le paramètre
5.10.
Appuyer sur ENTREE.
● Le niveau de paramètres « ABULiner » est activé.
● Le paramètre 5.11 s'affiche.
|
| |
|
touche Enter |
touches fléchées |

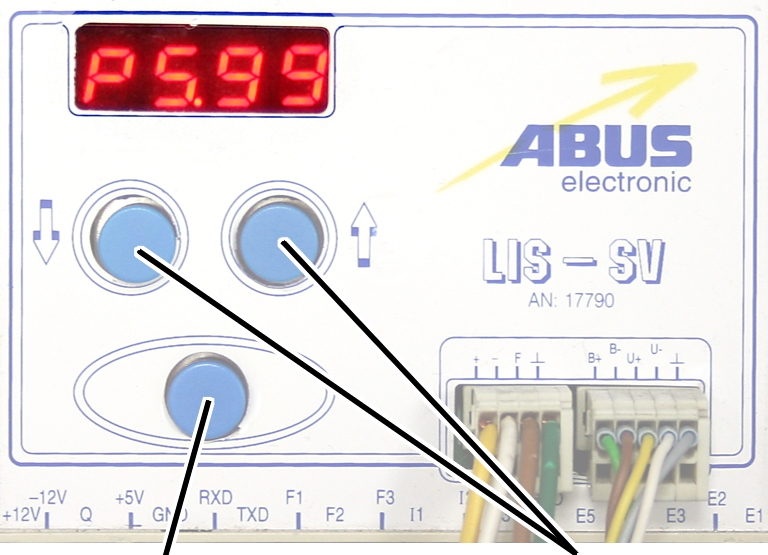

Sélectionner le paramètre
5.99.
Appuyer sur ENTREE.
● Le niveau de paramètres précédent est réactivé.
● Le paramètre 5.10 s'affiche.
Le LIS-SV est automatiquement activé pour l'ABULiner lorsqu'une valeur est saisie dans le paramètre 5.11.
En mode ABULiner (une valeur est réglée dans le paramètre 5.11) :
─ Le LIS-SV peut surveiller au maximum la somme de la charge de deux treuils à câble.
─ L'entrée F3 (destinée normalement à la mesure de la charge du treuil à câble 3) sert maintenant à la surveillance de la fréquence de rotation actuelle du moteur de levage.
─ Aucune valeur ne peut être saisie dans le paramètre 3.0 (capacité maximale du treuil à câble 3). Si ce paramètre contient une valeur, le paramètre 5.11 ne pourra pas être réglé.
─ Ce verrouillage empêche les erreurs de réglage.
─ Le point de commutation, dépendant de la charge, de la sortie TxD du LIS-SV ne peut pas être utilisé.
─ Le paramètre 4.5 (réglage du point de commutation dépendant de la charge) n'est pas disponible.
En mode Normal (aucune valeur n'est réglée dans le paramètre 5.11) :
─ Une utilisation de l'ABULiner Levage/Abaissement est impossible.
─ Le LIS-SV peut surveiller au maximum la somme de la charge de trois treuils à câble.
─ L'entrée F3 sert à mesurer la charge d'un troisième treuil à câble.
─ Aucune valeur ne peut être saisie dans le paramètre 5.11 (transmission). Si ce paramètre contient une valeur, le paramètre 3.0 ne pourra pas être réglé.
─ Ce verrouillage empêche les erreurs de réglage.
─ Le point de commutation, dépendant de la charge, de la sortie TxD du LIS-SV peut être utilisé.
─ Le paramètre 4.5 (réglage du point de commutation dépendant de la charge) peut être utilisé.
A partir du signal de l'émetteur d'impulsions et de la transmission du réducteur de levage, le LIS-SV calcule la course du crochet, la course maximale dans la zone de la fin de course et la fréquence de rotation actuelle du moteur de levage. La transmission doit être réglée sur l'appareil.
|
| |
|
Vitesse du câble |
|

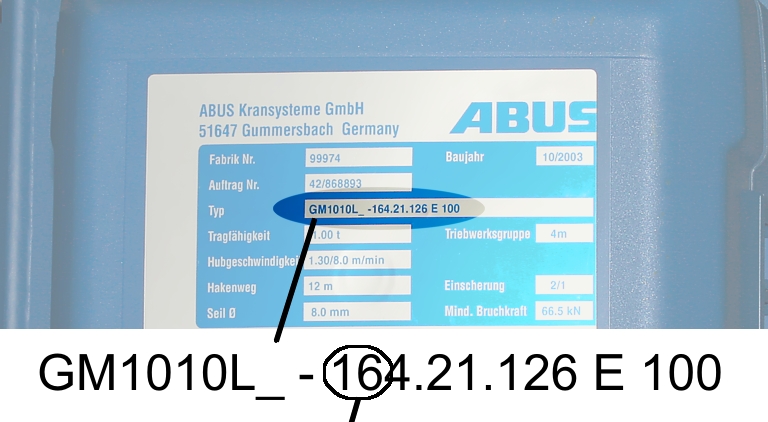

Consulter la plaque signalétique
pour connaître le type de treuil à câble.
Consulter la vitesse du
câble.
Chercher dans ce tableau la
transmission qui convient à la vitesse du câble.
|
|
Vitesse du câble | ||||
|
Moteur de levage GM |
32 m/min à 50 Hz |
25 m/min à 50 Hz |
20 m/min à 50 Hz |
16 m/min à 50 Hz | |
|
800.4 |
50,01 |
63,49 |
77,77 |
98,16 | |
|
800.5 |
47,03 |
60,04 |
74,66 |
95,03 | |
|
1000.6 |
54,43 |
68,91 |
84,00 |
105,1 | |
|
1000.7 |
54,60 |
68,06 |
81,45 |
104,6 | |
|
2000.3 |
58,22 |
74,23 |
91,19 |
118,4 | |
|
3000.4 |
73,61 |
93,92 |
118,4 |
152,9 | |
|
5000.3 |
85,14 |
109,3 |
132,8 |
169,0 | |
|
5000.4 |
80,20 |
104,9 |
127,7 |
160,6 | |
|
6000.3 |
94,69 |
118,5 |
149,6 |
182,7 | |
|
7000.1 |
118,0 |
148,3 |
182,6 |
232,0 | |
Tableau : transmissions (valeurs numériques) en fonction du moteur de levage (lignes) et des vitesses de câble (colonnes) avec 50 et 60 Hz.
|
| |
|
touche Enter |
touches fléchées |
Amener le crochet de levage en
dehors de la zone de fin de course (en haut ou en bas).
Le crochet de levage ne doit pas se trouver dans la zone de fin de course lors du réglage des paramètres.

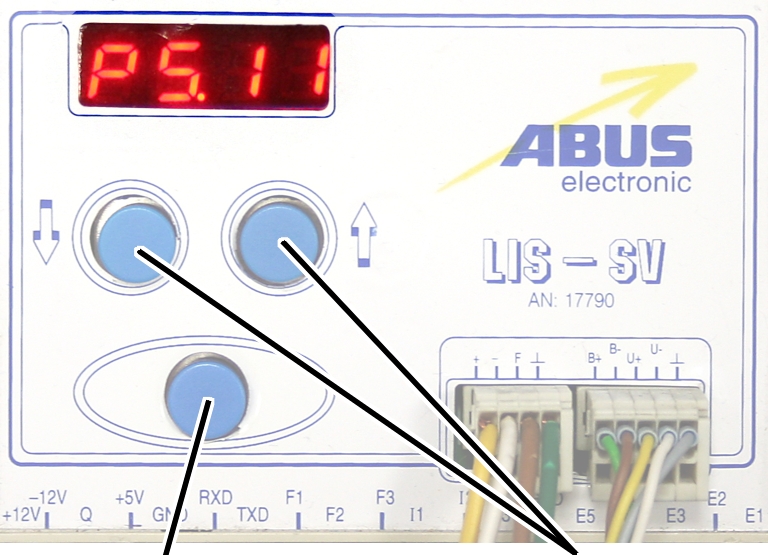

Sélectionner le paramètre
5.11.
Appuyer sur ENTREE.
● La valeur réglée s'affiche.
Si la valeur est réglée sur 0.00, la fonction est désactivée.
● Appuyer longuement sur ENTER.
● CODE s'affiche.
Appuyer longuement sur
ENTER.
|
| |
|
touche Enter |
touches fléchées |
Saisir le code 1443.
Appuyer brièvement sur
ENTER.
|
| |
|
touche Enter |
touches fléchées |

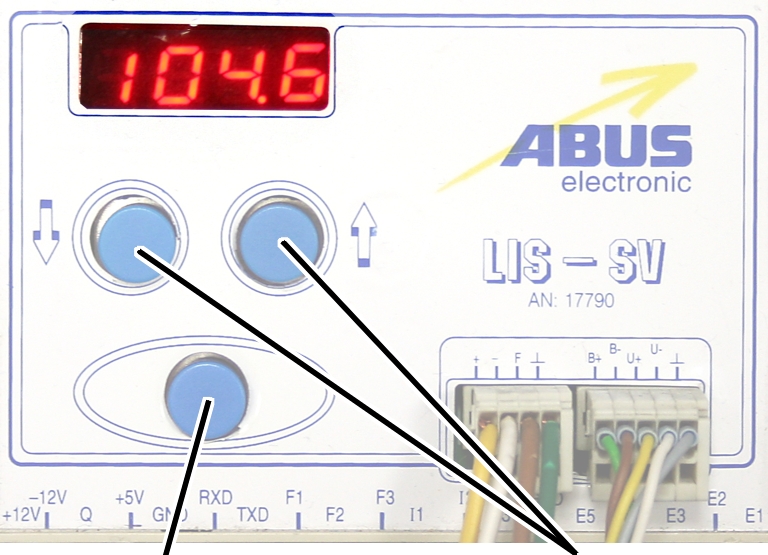

Régler la valeur tirée du
tableau.
S'il est impossible de modifier l'affichage « 0.00 », c'est qu'une valeur a été réglée dans le paramètre 3.0. Dans ce cas, placer d'abord ce paramètre sur 0.
Appuyer brièvement sur
ENTER.
Ce paramètre permet de régler la vitesse de levage maximale (3000 tr/min ou 6000 tr/min) sur le LIS-SV. Afin que le treuil à câble travaille véritablement à double vitesse de levage, le variateur de fréquence doit être en outre câblé et réglé en conséquence.
Ce paramètre est donc particulièrement important après l'exécution de réparations ou de transformations.
|
| |
|
touche Enter |
touches fléchées |
Amener le crochet de levage en
dehors de la zone de fin de course (en haut ou en bas).
Le crochet de levage ne doit pas se trouver dans la zone de fin de course lors du réglage des paramètres.
Sélectionner le paramètre
5.12.
Appuyer sur ENTREE.
● La valeur réglée s'affiche.
Appuyer longuement sur
ENTER.
● CODE s'affiche.
● Appuyer sur ENTREE.
|
| |
|
touche Enter |
touches fléchées |
Saisir le code 1443.
Appuyer brièvement sur
ENTER.
Sélectionner 50 Hz pour un
fonctionnement normal (3000 tr/min) ou 100 Hz pour double vitesse de
levage (6000 tr/min).
Appuyer brièvement sur
ENTER.
Le ventilateur auxiliaire du moteur de levage continue à tourner encore pendant quelques minutes après le levage ou l'abaissement. De cette manière, le moteur de levage est suffisamment refroidi même à vitesses de levage lentes. Il est possible de régler la durée pendant laquelle le ventilateur auxiliaire continue à tourner.
|
| |
|
touche Enter |
touches fléchées |
Amener le crochet de levage en
dehors de la zone de fin de course (en haut ou en bas).
Le crochet de levage ne doit pas se trouver dans la zone de fin de course lors du réglage des paramètres.

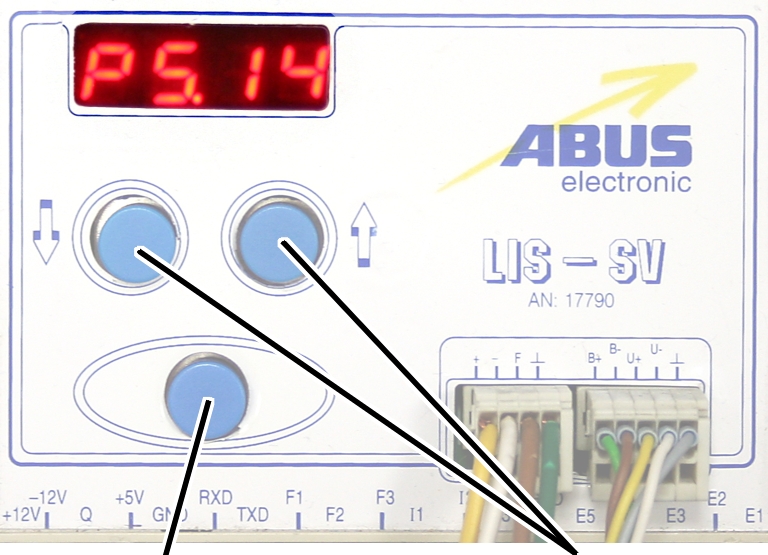

Sélectionner le paramètre
5.14.
Appuyer sur ENTREE.
● La valeur réglée s'affiche.
|
| |
|
touche Enter |
|

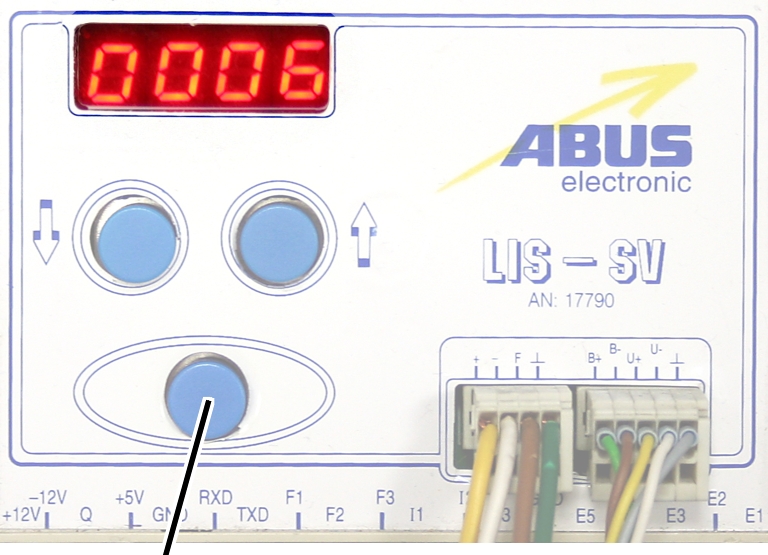

Régler la valeur entre 3 et 10
minutes à l'aide des touches fléchées.
Appuyer sur ENTREE.
