En el nivel de parámetros "ABULiner" del LIS-SV se pueden ajustar los parámetros siguientes:
|
Parámetro |
Descripción |
Véase |
|
5.10 |
Abrir el nivel de parámetros |
|
|
5.11 |
Activar LIS-SV para ABULiner |
|
|
5.11 |
Ajuste de la transmisión de reductora |
|
|
5.12 |
Activar la doble velocidad |
|
|
5.14 |
Ajustar el tiempo de funcionamiento posterior del ventilador externo |
Ajustar el tiempo de funcionamiento posterior del ventilador externo |
|
|
¡Peligro en los trabajos de ajuste! Durante el ajuste del LIS-SV, la supervisión del polipasto de cable está desconectada. El polipasto de cable no estará, entre otros, bajo la supervisión de sobrecarga. ¡La carga podría caer y lesionar o incluso matar a personas! ¡Durante el ajuste, la grúa no puede utilizarse en servicio normal y sólo a efectos de prueba con un máximo cuidado! |
Todos los parámetros del LIS-SV que son importantes para el ABULiner se resumen en un nivel propio de parámetros, representado como submenú.
|
|
Sacar el gancho de la zona de
interrupción de fin de carrera (arriba o abajo).
El gancho de carga no debe estar en la zona de interrupción de fin de carrera cuando se ajusten los parámetros.
Abrir el menú del LIS-SV. Véase
la documentación "Sistema indicador de cargas LIS-SV".
|
| |
|
Tecla Enter |
Teclas de flecha |

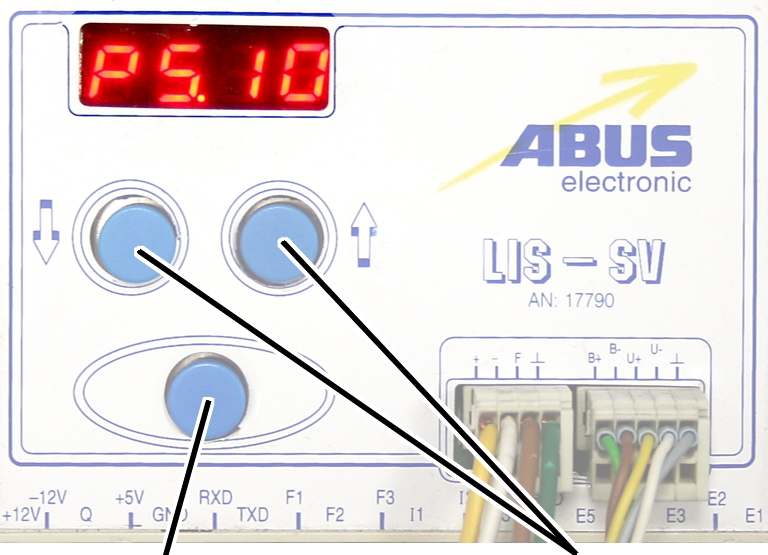

Elegir parámetro 5.10.
Pulsar ENTER.
● El nivel de parámetros "ABULiner" está activo.
● Se muestra el parámetro 5.11.
|
| |
|
Tecla Enter |
Teclas de flecha |

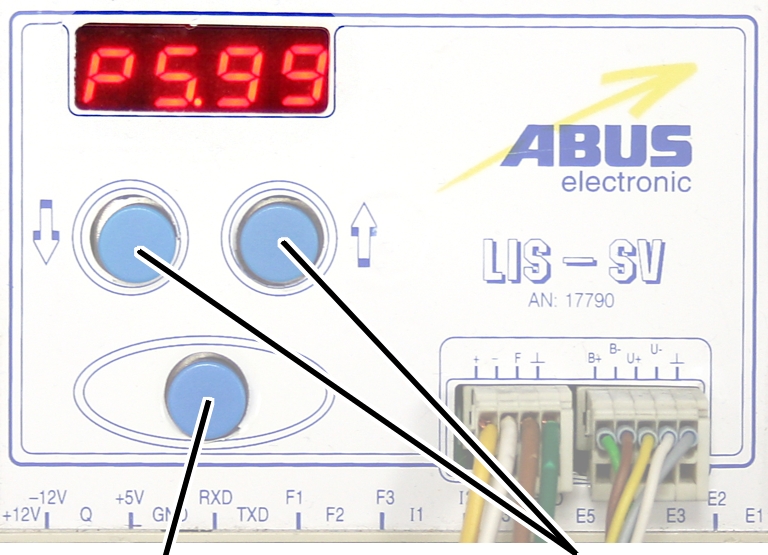

Elegir parámetro 5.99.
Pulsar ENTER.
● El nivel de parámetro anterior vuelve a estar activa.
● Se muestra el parámetro 5.10.
El LIS-SV se activa automáticamente para el ABULiner cuando se introduce un valor en el parámetro 5.11.
En el modo ABULiner (en el parámetro 5.11 hay un valor ajustado):
─ El LIS-SV puede supervisar la suma de cargas de un máximo de dos polipastos de cable.
─ La entrada F3 (normalmente para medir la carga del polipasto tres) sirve ahora para supervisar la actual frecuencia de giro del motor de elevación.
─ En el parámetro 3.0 (capacidad de carga máxima del polipasto 3) no se puede introducir ningún valor. Si se introduce aquí un valor, no se podrá ajustar el parámetro 5.11.
─ Con este bloqueo se impide cualquier ajuste incorrecto.
─ El punto de conmutación dependiente de la carga en la salida TxD del LIS-SV no puede utilizarse.
─ El parámetro 4.5 (ajuste del punto de conmutación dependiente de la carga) no está disponible.
En el modo normal (en el parámetro 5.11 no hay valor introducido):
─ No se puede utilizar el ABULiner elevación/descenso
─ El LIS-SV puede supervisar la suma de cargas de hasta tres polipastos de cable.
─ La entrada F3 sirve para medir la carga de un tercer polipasto de cable.
─ En el parámetro 5.11 (transmisión de reductora) no se puede introducir ningún valor. Si se introduce aquí un valor, no se podrá ajustar el parámetro 3.0.
─ Con este bloqueo se impide cualquier ajuste incorrecto.
─ Se puede utilizar el punto de conmutación dependiente de la carga en la salida TxD del LIS-SV.
─ El parámetro 4.5 (ajuste del punto de conmutación dependiente de la carga) está disponible.
El LIS-SV calcula, con la señal del transmisor de impulsos y la transmisión de reductora del engranaje de elevación, el recorrido de gancho, el recorrido máximo en el ámbito de interrupción de fin de carrera y la frecuencia de giro actual del motor de elevación. La transmisión de reductora debe ajustarse en el aparato.
|
| |
|
Velocidad del cable |
|

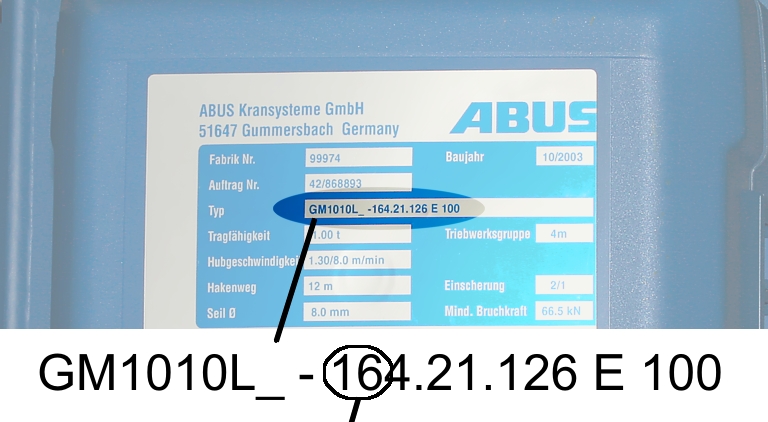

En la placa de características
se puede leer la descripción de tipo del polipasto de cable.
Allí consta la velocidad del
cable.
En esta tabla se busca entonces
la transmisión de reductora adecuada para la velocidad del cable.
|
|
Velocidad del cable | ||||
|
Motor de elevación GM |
32 m/min a 50 Hz |
25 m/min a 50 Hz |
20 m/min a 50 Hz |
16 m/min a 50 Hz | |
|
800.4 |
50,01 |
63,49 |
77,77 |
98,16 | |
|
800.5 |
47,03 |
60,04 |
74,66 |
95,03 | |
|
1000.6 |
54,43 |
68,91 |
84,00 |
105,1 | |
|
1000.7 |
54,60 |
68,06 |
81,45 |
104,6 | |
|
2000.3 |
58,22 |
74,23 |
91,19 |
118,4 | |
|
3000.4 |
73,61 |
93,92 |
118,4 |
152,9 | |
|
5000.3 |
85,14 |
109,3 |
132,8 |
169,0 | |
|
5000.4 |
80,20 |
104,9 |
127,7 |
160,6 | |
|
6000.3 |
94,69 |
118,5 |
149,6 |
182,7 | |
|
7000.1 |
118,0 |
148,3 |
182,6 |
232,0 | |
Tabla: Transmisiones de reductora (valores en cifras) dependientes del motor de elevación (filas) y de las velocidades de cable (columnas) a 50 y 60 Hz.
|
| |
|
Tecla Enter |
Teclas de flecha |
Sacar el gancho de la zona de
interrupción de fin de carrera (arriba o abajo).
El gancho de carga no debe estar en la zona de interrupción de fin de carrera cuando se ajusten los parámetros.

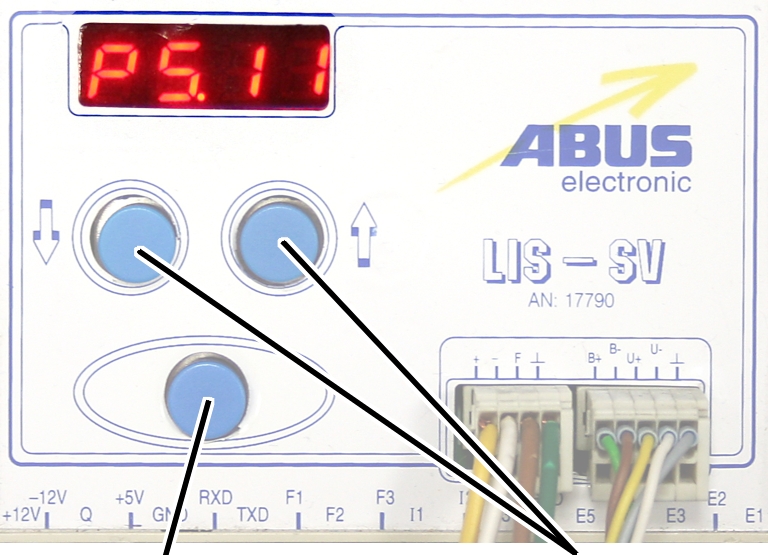

Elegir parámetro 5.11.
Pulsar ENTER.
● Se muestra el valor introducido.
Si el valor es 0.00, la función está desactivada.
● Pulsar ENTER durante un tiempo.
● Se muestra CODE.
Pulsar ENTER durante un
tiempo.
|
| |
|
Tecla Enter |
Teclas de flecha |
Introducir el código 1443.
Pulsar ENTER brevemente.
|
| |
|
Tecla Enter |
Teclas de flecha |

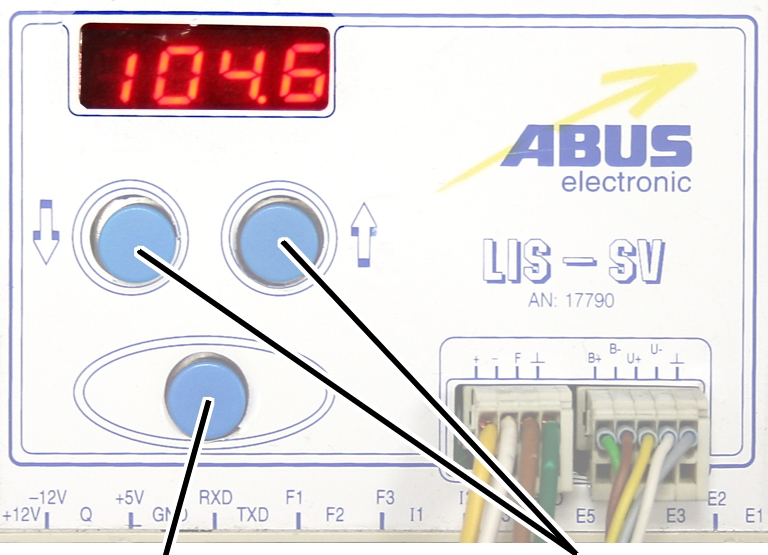

Leer el valor de la tabla.
Si el valor 0.00 indicado no se puede modificar es que en el parámetro 3.0 hay un valor introducido. Será necesario poner el valor de ese parámetro a cero.
Pulsar ENTER brevemente.
Con este parámetro se ajusta la velocidad máxima de elevación (3000 rpm o 6000 rpm) en el LIS-SV. Para que el polipasto de cable trabaje realmente a doble velocidad, hay que cablear y ajustar adecuadamente el convertidor de frecuencia.
Por ello, este parámetro es especialmente importante tras reparaciones o instalaciones posteriores.
|
| |
|
Tecla Enter |
Teclas de flecha |
Sacar el gancho de la zona de
interrupción de fin de carrera (arriba o abajo).
El gancho de carga no debe estar en la zona de interrupción de fin de carrera cuando se ajusten los parámetros.

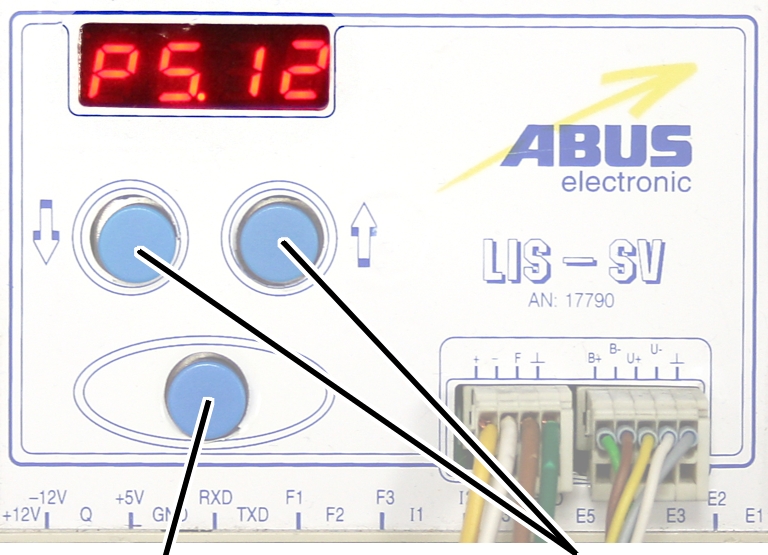

Elegir parámetro 5.12.
Pulsar ENTER.
● Se muestra el valor introducido.
Pulsar ENTER durante un
tiempo.
● Se muestra CODE.
● Pulsar ENTER.
|
| |
|
Tecla Enter |
Teclas de flecha |
Introducir el código 1443.
Pulsar ENTER brevemente.
Elegir 50 Hz para el
funcionamiento normal (3000 rpm) o 100 Hz para la doble velocidad de elevación
(6000 rpm).
Pulsar ENTER brevemente.
El ventilador auxiliar del motor de elevación sigue funcionando unos minutos más tras un proceso de elevación o descenso. Con ello se refrigera mejor el motor incluso tras velocidades lentas de elevación. El tiempo de funcionamiento del ventilador se puede ajustar.
|
| |
|
Tecla Enter |
Teclas de flecha |
Sacar el gancho de la zona de
interrupción de fin de carrera (arriba o abajo).
El gancho de carga no debe estar en la zona de interrupción de fin de carrera cuando se ajusten los parámetros.
Elegir parámetro 5.14.
Pulsar ENTER.
● Se muestra el valor introducido.
|
| |
|
Tecla Enter |
|

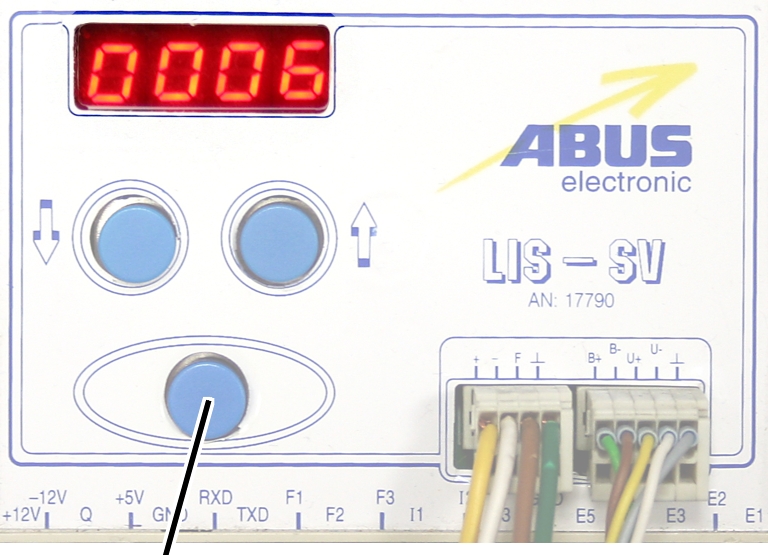

Ajustar el valor con las teclas
de flecha entre 3 y 10 minutos.
Pulsar ENTER.
