Schaltpunkte für Backup-Begrenzer und Hubbegrenzer oben einstellen

Nach einem Wechsel des Seils oder nach Reparaturen müssen der Backup-Begrenzer und der Hubbegrenzer oben eventuell neu eingestellt werden.

─ Das Hakenmaß ist grundsätzlich der Abstand zwischen der Unterkante des Laufrades am Seilzug und der Innenkante des Lasthakens.

─ Das Hakenmaß ist die absolut höchste Position, bis zu der der Lasthaken fahren darf, ohne das Seil zu beschädigen.

─ Das Hakenmaß bezieht sich dabei immer auf einen serienmäßigen Lasthaken. Bei größeren oder kleineren Lasthaken das Hakenmaß aus dem Datenblatt des Seilzugs entnehmen.

Nur bei Seilzug Bauart E und großen Spurweiten

Dieser Abschnitt gilt nur bei Seilzügen der Bauart E mit einer größeren Spurweite als in der Tabelle oben angegeben.

Größeres Hakenmaß berechnen

Ab einer bestimmten Spurweite muss das Hakenmaß vergrößert werden.

Zu dem Hakenmaß aus der Tabelle oben (siehe Tabelle Hakenmaße für Seilzüge der Bauart E) das zusätzliche Maß aus dieser Tabelle addieren.

Spurweite [mm]	Baugröße 800 Einscherung 4/1 [mm]	Baugröße 1000 Einscherung 2/1 [mm]	Baugröße 1000 Einscherung 4/1 [mm]	Baugröße 2000 Einscherung 2/1 [mm]	Baugröße 2000 Einscherung 4/1 [mm]
300	0	0	0	0	0
350	49	39	45	43	53
400	98	78	89	86	106
450	146	117	134	129	159
500	195	156	178	172	212
550	-	-	-	-	265
600	-	-	-	-	318
650	-	-	-	-	371
700	-	-	-	-	424

Spurweite	Baugröße 3000 Einscherung 2/1 [mm]	Baugröße 3000 Einscherung 4/1 [mm]	Baugröße 5000 Einscherung 2/1 [mm]	Baugröße 5000 Einscherung 4/1 [mm]	Baugröße 6000 Einscherung 2/1 [mm]
300	0	0	-	-	-
350	62	80	0	0	0
400	124	160	76	74	76
450	187	240	152	148	152
500	249	320	228	222	228
550	311	401	304	296	304
600	373	481	380	370	380
650	435	561	456	444	456
700	498	641	532	518	532

─ Der Backup-Begrenzer wird mit der hintersten weißen Einstellschraube eingestellt.

Falls nötig: Einstellschraube so lange drehen, bis die Schaltnocke links vom Mikroschalter steht. Sie darf nicht rechts vom Mikroschalter oder genau auf dem Mikroschalter stehen.

Die Einstellschraube so lange nach rechts drehen, bis die Schaltnocke im Uhrzeigersinn gegen den Mikroschalter drückt und ein Klicken zu hören ist.

Wird der Schaltpunkt mit einer anderen Einstellschraube eingestellt als zuvor angegeben, ist dies im Schaltplan vermerkt.

Dieser Bremsweg wird durch das LIS-SV vorgegeben und ist nicht identisch mit dem Bremsweg beim Heben/Senken im normalen Kranbetrieb.

Den Lasthaken so weit fahren, dass er genau den Bremsweg unter dem Hakenmaß steht.

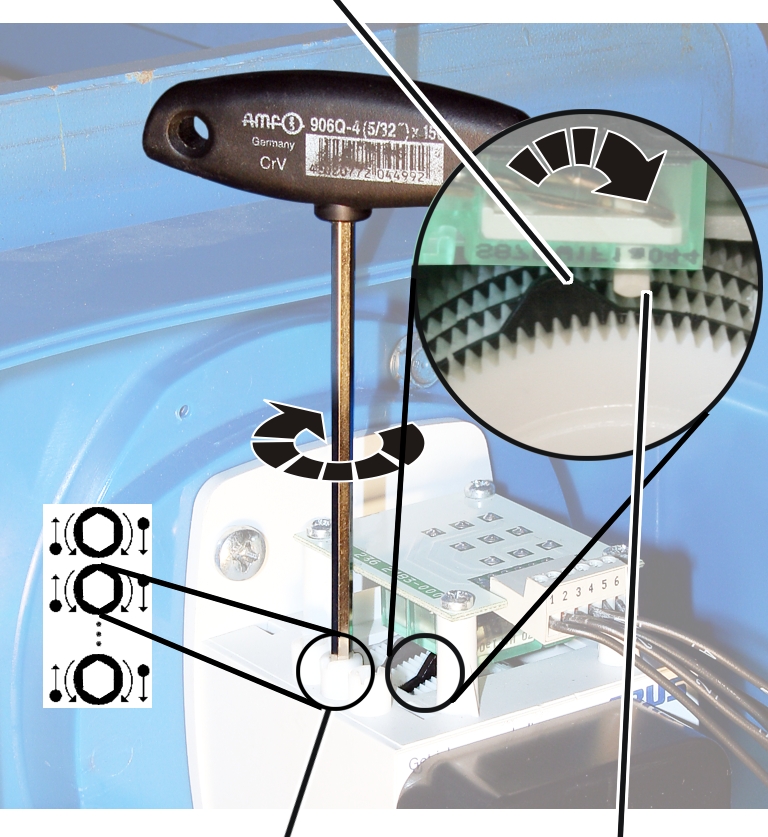

─ Der Hubbegrenzer oben wird mit der zweiten weißen Einstellschraube von hinten eingestellt.

Falls nötig: Die Einstellschraube so lange drehen, bis die Schaltnocke links vom Mikroschalter steht. Sie darf nicht rechts vom Mikroschalter oder genau auf dem Mikroschalter stehen.

Die Einstellschraube so lange nach rechts drehen, bis die Schaltnocke im Uhrzeigersinn gegen den Mikroschalter drückt und ein Klicken zu hören ist.

Wird der Schaltpunkt mit einer anderen Einstellschraube eingestellt als zuvor angegeben, ist dies im Schaltplan vermerkt.

In langsamer und schneller Hubgeschwindigkeit den Lasthaken heben und prüfen, ob der Lasthaken an der richtigen Position stehen bleibt.

● Im Display des LIS-SV werden die gezählten Impulse des Impulsgebers angezeigt.

Bauart	Baugröße	Einscherung	Spurweite [mm]	Hakenmaß [mm]
D	800	4/1		144
D	1000	4/1		195
D	2000	2/1		295
D	2000	4/1		215
D	3000	2/1		315
D	3000	4/1		260
D	3000	4/2		250
D160	3000	6/1		469
D200	3000	6/1		429
D	5000	2/1		440
D	5000	4/1		385
D	5000	4/2		320
D200	5000	6/1		611
D280	5000	6/1		606
D	6000	2/1		520
D	6000	4/1		267
D	6000	6/1		606
D	7000	2/1		572
D	7000	4/1		501
D	7000	6/1	bis 2000	717
D	7000	6/1	ab 2000	897
D	7000	4/2		236
D	7000	8/2		516

Bauart	Baugröße	Einscherung	Hakenmaß [mm]
DA	800	4/1	429
DA	1000	4/1	520
DA	2000	2/1	621
DA	2000	4/1	540
DA	3000	2/1	700
DA	3000	4/1	620
DA	3000	6/1	853
DA	5000	2/1	825
DA	5000	4/1	813
DA160	6000	2/1	949
DA200	6000	4/1	470
DA280	6000	4/1	832
DA280	6000	6/1	1068
DA200	7000	2/1	1284
DA	7000	4/1	913
DA	7000	6/1	1370

Bauart	Baugröße	Einscherung	Hakenmaß [mm]
DQA	2000	2/1	525
DQA	2000	4/1	445
DQA	3000	2/1	639
DQA	3000	4/1	555
DQA	5000	2/1	810
DQA	5000	4/1	712
DQA	6000	2/1	870
DQA	6000	4/1	745
DQA350	7000	4/1	970
DQA400	7000	4/1	998

Bauart	Baugröße	Einscherung	Spurweite [mm]	Hakenmaß [mm]
Z	5000	4/2		413
Z	5000	8/2		631
Z	6000	4/2		414
Z280	6000	8/2		638
Z350	6000	8/2		643
Z	7000	4/2		668
Z	7000	6/2	bis 2000	717
Z	7000	6/2	ab 2000	897
Z	7000	8/2		915
Z	7000	10/2		960
Z	7000	12/2		1378

Bauart	Baugröße	Einscherung	Hakenmaß [mm]
ZA	5000	8/2	1195
ZA280	6000	8/2	1253
ZA350	6000	8/2	1163
ZA	7000	6/2	1370
ZA	7000	8/2	1430
ZA	7000	10/2	1312
