Désactiver le pont. Voir « Désactiver le pont »,.L'afficheur LED à matrice de points affiche la charge ainsi que les messages d'état et d'erreur directement au niveau du pont.
Un afficheur LED à matrice de points défectueux peut être démonté et remplacé en tant que module individuel. Pour ceci, il est équipé de connecteurs enfichables et/ou de borniers.
L'afficheur LED à matrice de points est contacté par l'automate programmable central via une adresse d'équipement. L'adresse d'équipement peut être réglée automatiquement ou manuellement.
L'adresse d'équipement est l'adresse numérique unique de chaque appareil bus CAN dans le réseau de bus CAN ; l'automate programmable et l'appareil bus CAN concerné échangent des données via cette adresse. Chaque appareil bus CAN doit avoir une propre adresse d'équipement unique. Si, par inadvertance, deux appareils bus CAN ont la même adresse d'équipement, un conflit a lieu et une erreur est affichée.
Le débit binaire est la vitesse d'échange de données.
Désactiver le pont. Voir « Désactiver le pont »,.
Débrancher ou séparer les câbles de connexion du composant
défectueux.
OUvrir le boîtier de l'afficheur LED à
matrice de points.
Au niveau de l'afficheur LED à matrice de
points défectueux, contrôler si la résistance de terminaison était activée ou
désactivée.
Deux cavaliers destinés à la résistance de terminaison se trouvent sur la platine. L'un est pour la résistance de terminaison dans le réseau de bus CAN, l'autre pour la résistance de terminaison dans le réseau Modbus. Pour éviter les erreurs, il est recommandé d'installer les deux cavaliers toujours ensemble et de la même façon.
|
|
Pont enfichable, résistance de terminaison |
|
| |
Poser les deux cavaliers pour la résistance de terminaison :
─ Placer le cavalier sur les deux contacts situés directement à côté du repère « ON » pour activer la résistance de terminaison.
─ Placer le cavalier sur les deux contacts orientés à l'opposé du repère « ON » pour désactiver la résistance de terminaison.
Deux cavaliers destinés à la résistance de terminaison se trouvent sur la platine. L'un est pour la résistance de terminaison dans le réseau de bus CAN, l'autre pour la résistance de terminaison dans le réseau Modbus. Pour éviter les erreurs, il est recommandé d'installer les deux cavaliers toujours ensemble et de la même façon.
|
| |
|
|
Pont enfichable, résistance de terminaison |
Poser les deux cavaliers pour la résistance
de terminaison :
─ Placer le cavalier sur les deux contacts directement sous « OFF » pour désactiver la résistance de terminaison.
─ Placer le cavalier sur les deux contacts situés au centre et à droite de « OFF » pour activer la résistance de terminaison.
Pour plus de détails sur la résistance de terminaison : voir « Intégrer la résistance de terminaison dans le réseau de bus CAN »,.
Régler l'adresse d'équipement automatiquement :
Si l'adresse de base est réglée au niveau de l'afficheur LED à matrice de points, la bonne adresse d'équipement est réglée automatiquement par l'automate programmable. Voir également « Aperçu : adresses d'équipement »,.
|

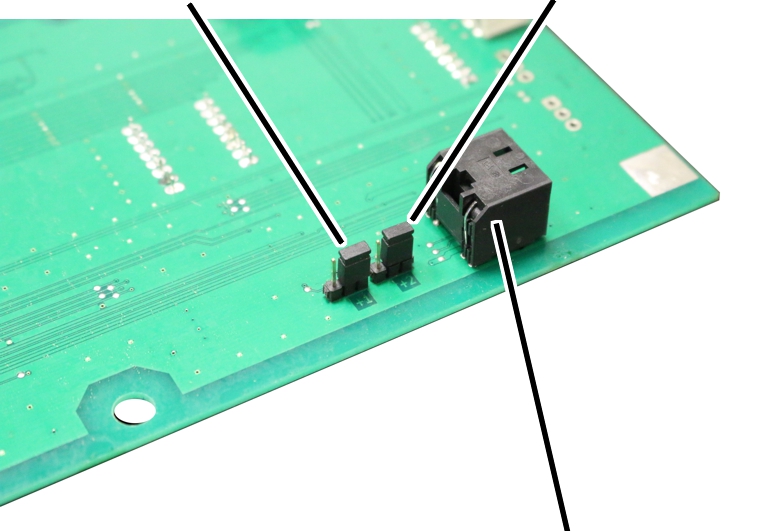

Pont enfichable « +1 » |
Pont enfichable « +2 » |
|
| |
|
|
Douille pour câble de bus CAN |
Placer le pont enfichable « +1 »
sur la position « +1 » (le pont enfichable se situe directement en
dessous du repère « +1 »).
Placer le pont enfichable « +2 »
sur la position « +2 » (le pont enfichable se situe directement en
dessous du repère « +2 »).
● Ensemble, les deux ponts enfichables représentent la valeur « +3 ».
Ceci correspond à l'adresse de base « 100 ». Ainsi, l'adresse d'équipement correcte est réglée automatiquement.
|
|
|
|
| |
|
|

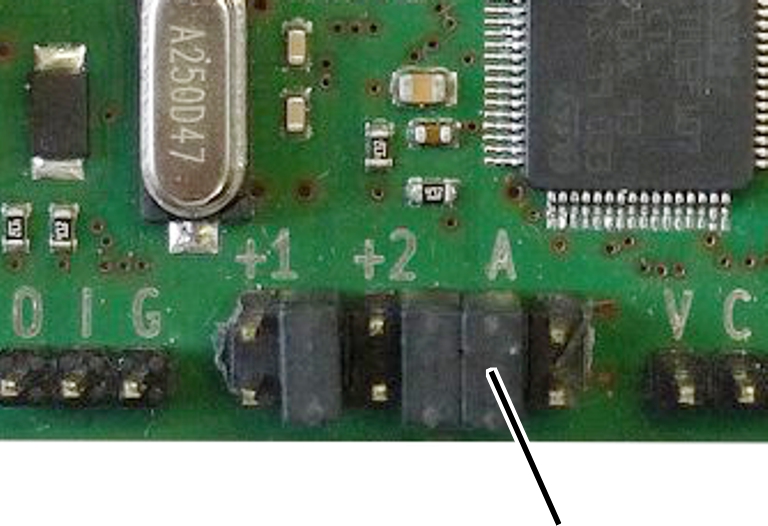

Pont enfichable « A » |
Placer le pont enfichable « A »
(le pont enfichable se situe directement en dessous du repère
« A »).
Ceci correspond à l'adresse de base « 100 ».
Les positions des autres ponts enfichables ne jouent aucun rôle pour l'attribution d'adresse. Si le pont enfichable « A » est en place pour l'attribution d'adresse automatique, ceci est prioritaire par rapport aux ponts enfichables « +1 » et « +2 ».
Activer le pont.
● Sur l'afficheur LED à matrice de points, l'adresse d'équipement « JP3=ID64 » (afficheur LED à matrice de points de 60 mm) ou « JP4=ID64 » (afficheur LED à matrice de points de 120/180 mm) (correspond à l'adresse d'équipement 100) est affichée une seule fois (au démarrage, directement après le changement de position du pont enfichable).
● L'automate programmable change l'adresse de base de l'afficheur LED à matrice de points pour passer à l'adresse d'équipement attendue.
Si plusieurs afficheurs LED à matrice de points doivent être remplacés (par exemple sur plusieurs chariots de direction), les afficheurs LED à matrice de points doivent être enfichés l'un après l'autre, dans l'ordre « pont », « chariot de direction 1 » puis « chariot de direction 2 » pour que l'attribution d'adresse fonctionne correctement.
Régler l'adresse d'équipement manuellement :
L'adresse d'équipement de l'afficheur LED à matrice de points peut également être réglée manuellement. Voir également « Aperçu : adresses d'équipement »,.
L'adresse d'équipement est réglée à l'aide des ponts enfichables « +1 » et « +2 ».
Placer les ponts enfichables « +1 » et « +2 » sur
les positions souhaitées.
Les valeurs des deux ponts enfichables sont additionnées et leur somme est un nombre correspondant à l'adresse d'équipement.
Le pont enfichable est activé s'il est placé directement en dessous du repère. Il est désactivé s'il se trouve à côté du repère.
|
Pont enfichable « +1 » |
Pont enfichable « +2 » |
Résultat |
Adresse d'équipement correspondante |
Afficheur |
Afficheur LED à matrice de points |
|
Arrêt (=0) |
Arrêt (=0) |
0 |
101 |
ID=65 |
Pont |
|
Marche (=1) |
Arrêt (=0) |
1 |
102 |
ID=66 |
Chariot de direction 1 |
|
Arrêt (=0) |
Marche (=2) |
2 |
103 |
ID=67 |
Chariot de direction 2 |
|
Marche (=1) |
Marche (=2) |
3 |
100 |
ID=64 |
Adresse de base (voir ci-dessus) |
L'adresse d'équipement est réglée à l'aide des ponts enfichables « +1 », « +2 » et « A ».
Désactiver le pont enfichable « A » (le placer à côté du
repère).
Placer les ponts enfichables « +1 » et « +2 » sur
les positions souhaitées.
Les valeurs des deux ponts enfichables sont additionnées et leur somme est un nombre correspondant à l'adresse d'équipement.
Si le pont enfichable « A » est en place pour l'attribution d'adresse automatique, ceci est prioritaire par rapport aux ponts enfichables « +1 » et « +2 ».
|
Pont enfichable « +1 » |
Pont enfichable « +2 » |
Pont enfichable « A » |
Résultat |
Adresse d'équipement correspondante |
Afficheur |
Afficheur LED à matrice de points |
|
Arrêt (=0) |
Arrêt (=0) |
Arrêt |
0 |
101 |
ID=65 |
Pont |
|
Marche (=1) |
Arrêt (=0) |
Arrêt |
1 |
102 |
ID=66 |
Chariot de direction 1 |
|
Arrêt (=0) |
Marche (=2) |
Arrêt |
2 |
103 |
ID=67 |
Chariot de direction 2 |
|
Marche (=1) |
Marche (=2) |
Arrêt |
3 |
104 |
ID=68 |
Chariot de direction 3 |
|
(sans importance) |
(sans importance) |
Marche |
|
100 |
ID=64 |
Adresse de base (voir ci-dessus) |
Activer le pont.
● Sur l'afficheur LED à matrice de points, l'adresse d'équipement « JP3=ID64 » à « JP3=ID67 » (afficheur LED à matrice de points de 60 mm) ou « JP4=ID64 » à « JP4=ID68 » (afficheur LED à matrice de points de 120/180 mm) est affichée une seule fois (au démarrage, directement après le changement de position du pont enfichable).
Effacer une adresse d'équipement réglée automatiquement :
Si l'adresse d'équipement a été réglée automatiquement par l'automate programmable, elle peut être effacée si nécessaire pour pouvoir être réglée à nouveau par l'automate programmable.
Lorsque le pont est activé, retirer le câble de bus CAN de
l'afficheur LED à matrice de points.
Afficheur LED à matrice de points de 60 mm : retirer un des
ponts enfichables « +1 » ou « +2 » et le mettre sur une
autre position.
Afficheur LED à matrice de points de 120/180 mm : retirer le pont enfichable « A ».
Brancher le câble de bus CAN à l'afficheur LED à matrice de
points.
● L'afficheur LED à matrice de points se met en marche.
● Sur l'afficheur LED à matrice de points, la nouvelle adresse d'équipement réglée est affichée une fois (au démarrage, directement après le changement de position du pont enfichable).
Débrancher le câble de bus CAN de l'afficheur LED à matrice de
points.
Afficheur LED à matrice de points de 60 mm : retirer le
pont enfichable « +1 » et le mettre sur la position « +1 »,
puis retirer le pont enfichable « +2 » et le mettre sur la position
« +2 ».
Afficheur LED à matrice de points de 120/180 mm : retirer le pont enfichable « A » et le mettre sur la position « A ».
Brancher le câble de bus CAN à l'afficheur LED à matrice de
points.
● L'automate programmable ne trouve pas d'afficheur LED à matrice de points sous l'adresse d'équipement attendue, mais un afficheur LED à matrice de points avec une adresse de base.
● Sur l'afficheur LED à matrice de points, l'adresse d'équipement « JP3=ID64 » (afficheur LED à matrice de points de 60 mm) ou « JP4=ID64 » (afficheur LED à matrice de points de 120/180 mm) (correspond à l'adresse d'équipement 100) est affichée une seule fois (au démarrage, directement après le changement de position du pont enfichable).
● L'automate programmable change l'adresse de base de l'afficheur LED à matrice de points pour passer à l'adresse d'équipement attendue.
