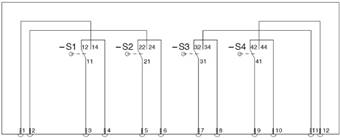

─ La numérotation des contacts indiquée sur le schéma de circuit électrique commence par 1 depuis la gauche et par ordre croissant.
─ La désignation des microrupteurs commence par S1 à gauche en position de montage.
|
Position flèche |
Position de l'interrupteur |
S1 fermé |
S1 ouvert |
S2 fermé |
S2 ouvert |
S3 fermé |
S3 ouvert |
S4 fermé |
S4 ouvert |
|
0 |
0° |
3,4 |
|
5,6 |
|
7,8 |
|
9,10 |
|
|
1 |
90° |
3,4 |
|
5,6 |
|
|
7,11 |
9,10 |
|
|
2 |
180° |
3,4 |
|
5,6 |
|
|
7,11 |
|
9,12 |
|
3 |
270° |
|
3,1 |
5,6 |
|
7,8 |
|
|
9,12 |
|
4 |
360° |
|
3,1 |
|
5,2 |
7,8 |
|
9,10 |
|
|
5 |
450° |
3,4 |
|
|
5,2 |
7,8 |
|
9,10 |
|
|
0 |
540° |
3,4 |
|
5,6 |
|
7,8 |
|
9,10 |
|
