Uniquement pour pont avec deux chariots de direction
Remarque pour le montage du deuxième chariot de direction :
─ Veuillez consulter la documentation technique pour savoir où monter le deuxième chariot de direction ainsi que dans quelle direction.
─ Les chariots portent les inscriptions "Chariot I" et "Chariot II" afin de pouvoir clairement les identifier.
─ Le montage du chariot de direction et le montage de l'alimentation du chariot de direction sont identiques à ceux du premier chariot de direction. L'image suivante vous montre comment poser l'alimentation du chariot de direction.
|

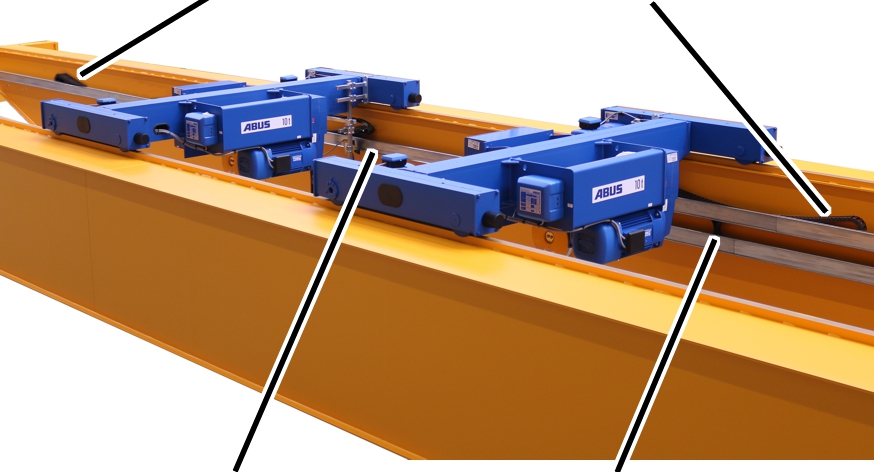

Chenille porte-câble pour chariot de direction I |
Chenille porte-câble pour chariot de direction II |
|
| |
|
Rail profilé pour les deux chenilles porte-câble |
Câbles de connexion pour les deux chenilles porte-câble |
|
|

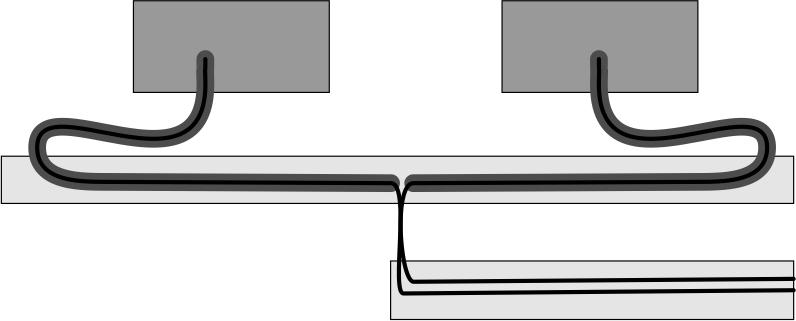

─ Un pont avec deux chariots de direction possède deux rails profilés. Le rail supérieur pour les deux chenilles porte-câble et le rail inférieur pour le câblage.
─ Les deux chariots de direction possèdent chacun une chenille porte-câble pour l'alimentation du chariot de direction. L'une part du chariot de direction vers la gauche, l'autre vers la droite.
─ Les deux chenilles porte-câble débutent dans le rail profilé supérieur, précisément au centre de la poutre principale. L'une part vers la gauche via le rail profilé en direction du chariot de direction, l'autre vers la droite.
─ Les deux chenilles porte-câble passent dans les câbles de connexion au centre de la poutre principale. Les câbles de connexion se dirigent vers le coffret électrique dans le rail profilé inférieur.
