Uniquement pour commande mobile avec chenille porte-câble
Le bras entraîneur de la commande mobile a été démonté pour le transport du pont. Il doit y être à nouveau monté.
|
Plaque de serrage |
Évidement |
|
| |
|
Bras entraîneur |
Vis à côtes M8x25 |
Si nécessaire : retirer la
fixation de transport (p. ex. des serre-câble) du bras entraîneur.
Desserrer les vis à côtes M8x25
jusqu'à ce que la plaque de serrage se trouve à quelques millimètres de distance
du bras entraîneur.

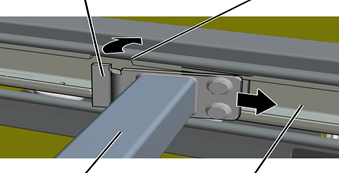

Incliner le bras entraîneur et
insérer la plaque de serrage dans l'évidement du chariot de la boîte à boutons.
|
saillie |
Évidement |
|
| |
|
Bras entraîneur |
Chariot de la boîte à boutons |

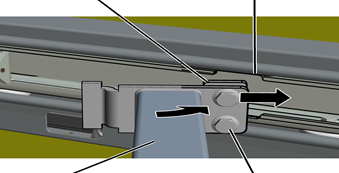

Pousser le bras entraîneur vers
la droite dans le chariot de la boîte à boutons.
Insérer la saillie du bras
entraîneur dans l'évidement.
|
| |
|
|

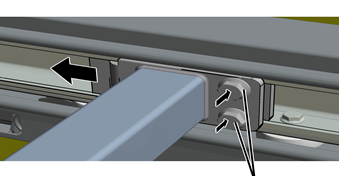

Vis à côtes M8x25 |
Pousser le bras entraîneur vers
la droite.
Serrer les vis à ailettes M8x25
(2x). 36 Nm.
