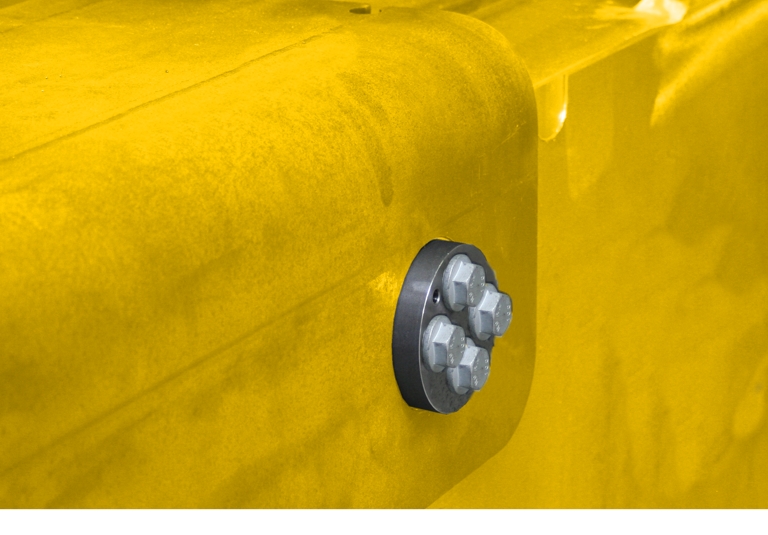

Contrôler les vis à haute résistance : les vis à haute résistance doivent remplir les critères suivants :

─     Les vis à haute résistance et la plaque de fixation avec les écrous à haute résistance ne doivent pas être serrées plus de deux fois avec le couple de serrage. Si elles ont été serrées plus de deux fois avec le couple de serrage, les vis à haute résistance et les plaques de fixation avec les écrous à haute résistance doivent être jetées.

S'il s'avérait nécessaire de dévisser les vis à haute résistance pendant le montage, vous pouvez réutiliser une seule fois les mêmes vis à haute résistance, sans quoi la lubrification ne suffirait plus !

─     Les écrous à haute résistance et les rondelles doivent être galvanisés et lubrifiés au MoS2.

Il est interdit de réutiliser les vis à haute résistance qui sont restées installées longtemps sur un pont.

   Assembler les sommiers d'abord uniquement à la main.

   Poser ensuite l'ensemble du pont roulant sur le chemin de roulement, puis le monter complètement. Le pont se tasse et se détend sous le poids.

   Visser ensuite définitivement toutes les vis à haute résistance (au couple de serrage).

─     Visser les vis à haute résistance uniquement avec une clé dynamométrique appropriée.

─     Ne pas utiliser de clé à chocs.

─     Ne pas visser les vis à haute résistance par serrage angulaire.

   Visser d'abord les vis à haute résistance centrales des deux côtés (à gauche et à droite du sommier). 300 Nm avec clé dynamométrique.

   Visser ensuite les autres vis à haute résistance en alternant les côtés gauche et droit. 300 Nm avec clé dynamométrique.

   Visser ensuite définitivement toutes les vis à haute résistance dans le même ordre. 450 Nm avec clé dynamométrique.

Remarque

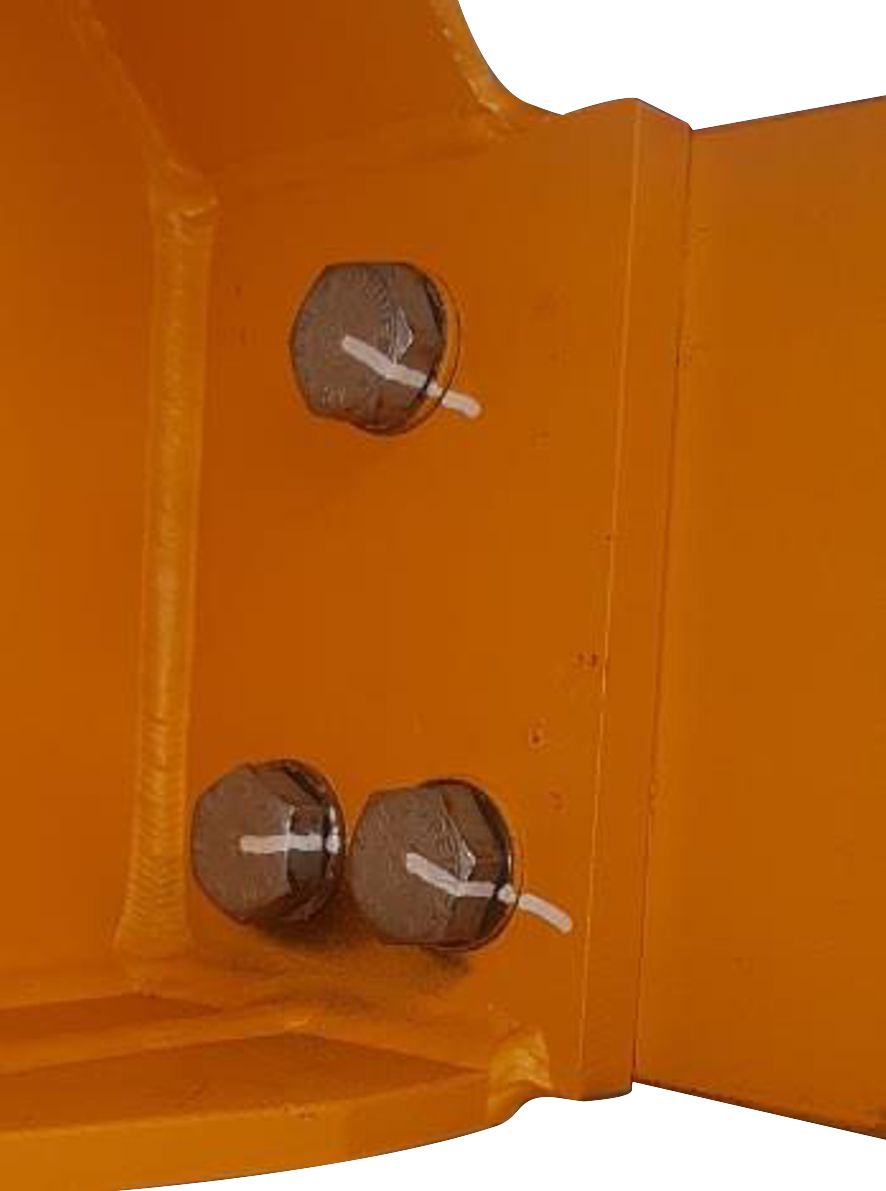

À l'aide d'un marqueur permanent, tracer sur les vis à haute résistance une ligne continue allant de la tête de vis à la plaque métallique en passant par la rondelle. Cela permet de prouver que toutes les vis à haute résistance ont été serrées au couple de serrage.

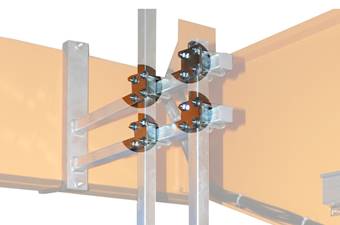

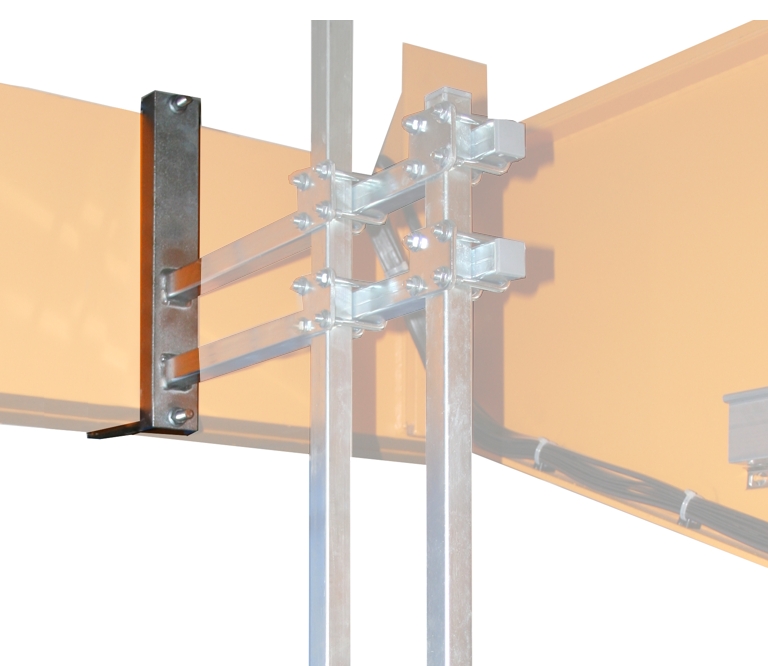

─     Écrou à côtes M8

─     4 par bride pour tuyau

─     15 Nm

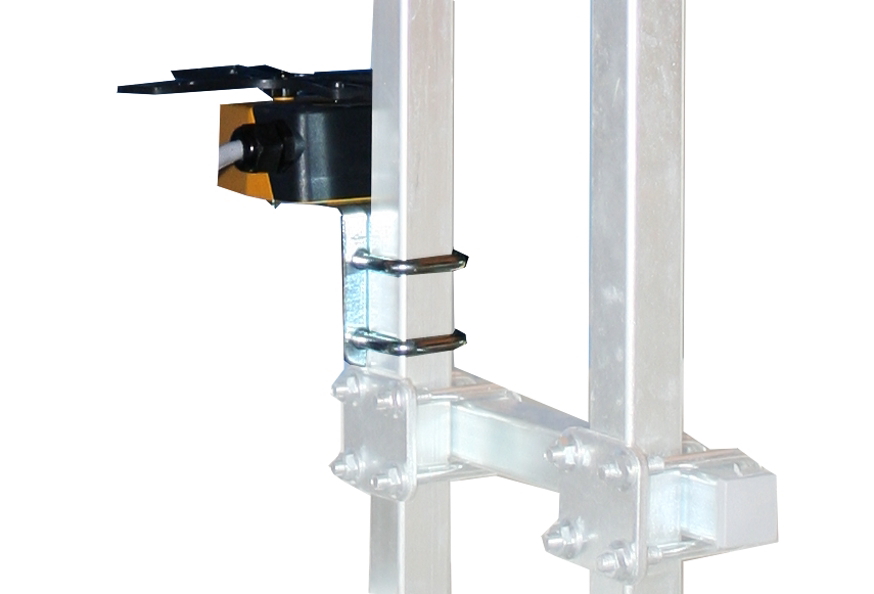

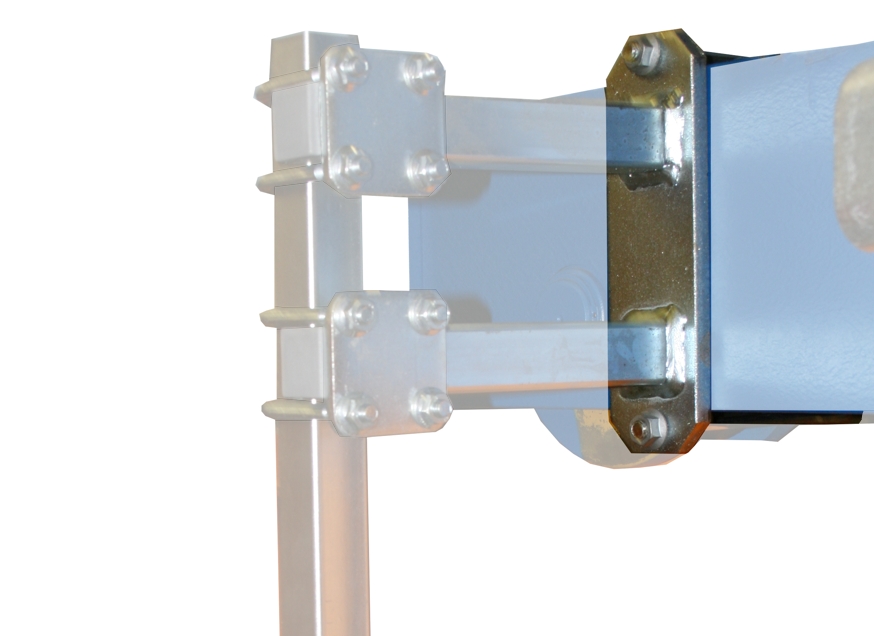

─     Écrou à côtes M8

─     4 par bride pour tuyau

─     15 Nm

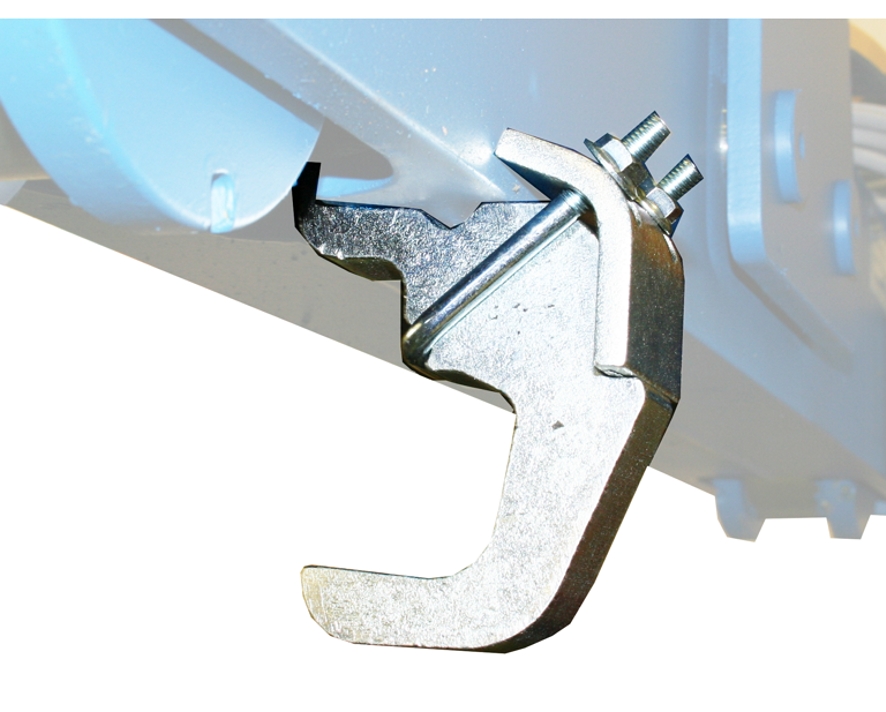

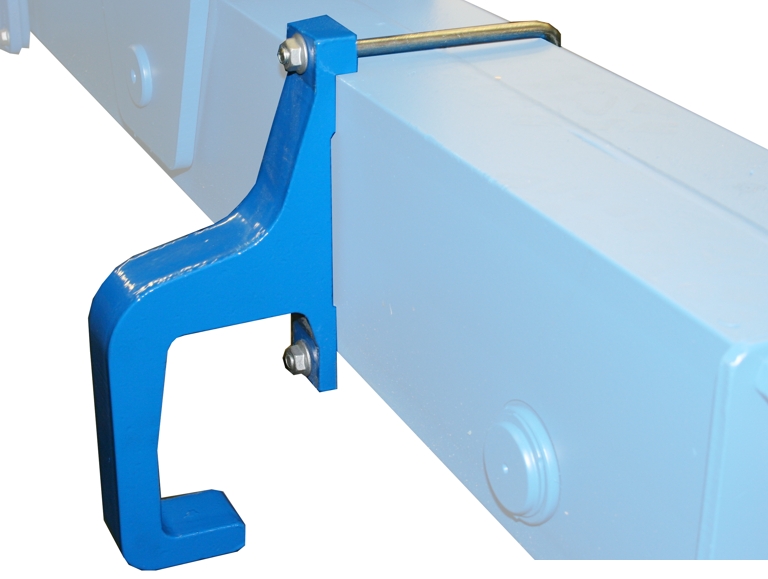

─     Écrou à côtes M8

─     2 par protection anti-soulèvement

─     15 Nm

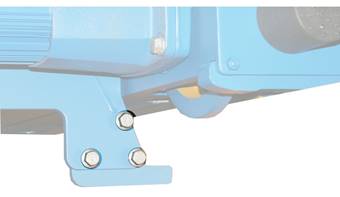

─     Vis hexagonale M8 avec écrou hexagonal

─     6x

─     25 Nm
