Respecter les règles de sécurité du travail.Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.
Les images montrent le démontage d'un galet de taille 130. Le démontage de galets de plus grande taille ne diffère pas de manière significative.
Respecter les règles de sécurité du travail.
Mettre le sommier sur vérins à proximité du galet.
Cette opération doit être effectuée uniquement dans le cas des sommiers de tailles 130 à 420.
|
Plaque de tampon |
|
|
| |
|
Rondelle en plastique |
Écrou autobloquant |
Dévisser les 4 écrous autobloquants.
Retirer les rondelles (x4) en plastique.
Retirer la plaque de tampon.
Cette description est valable uniquement si le sommier de taille 500 est équipé de galets de guidage.
|
|
Vis à haute résistance M20x70 avec rondelle 38/21x30 |
|
| |
|
Support |
|
Dévisser la vis à haute résistance M20x70 (x3) des deux côtés et
retirer le support (x1).
Cette opération doit être effectuée uniquement dans le cas des sommiers de taille 500.
|
Écrou à haute résistance M16 |
Support de fin de course |
|
| |
|
Vis à haute résistance M16x60 avec rondelle 16 |
Plaque de tampon |
Dévisser la vis à haute résistance M16x60 et retirer la plaque de
tampon du support de fin de course.
|
| |
|
Circlip extérieur |
|
Retirer le circlip extérieur.
Cette description est valable uniquement si le sommier de taille 130 à 420 est équipé de galets de guidage ou d'un antidérailleur.
|

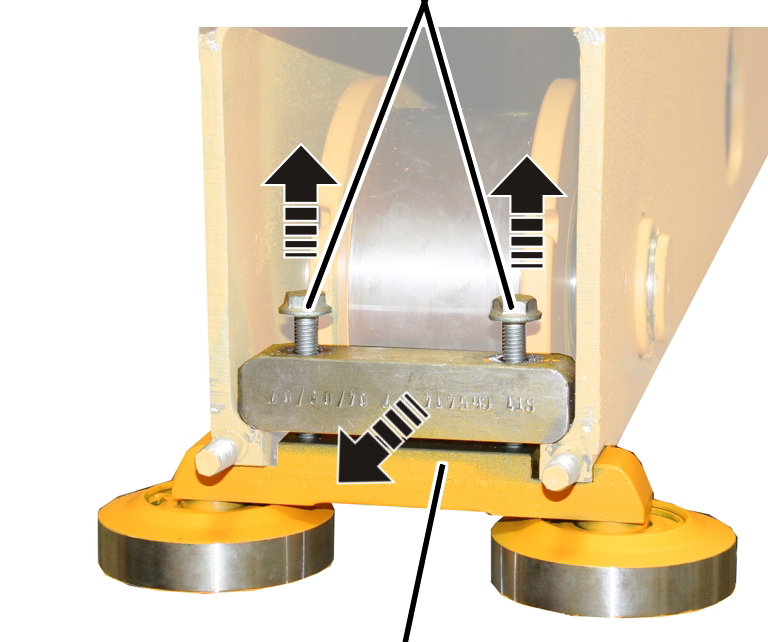

Vis |
|
|
|
Support avec galets de guidage ou antidérailleur |
Dévisser les 2 vis.
Retirer le support avec les galets de guidage ou
l'antidérailleur.
|

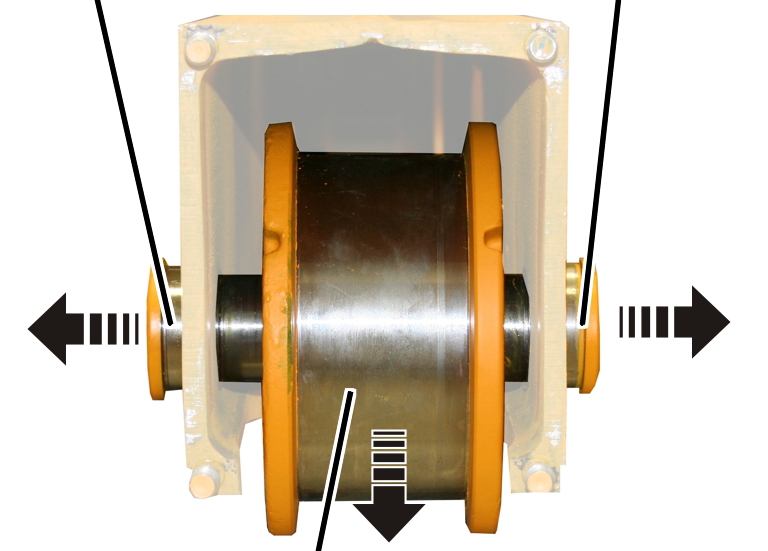

Douille d'écartement |
Boulon |
|
| |
|
Galet | |
Retirer le boulon, la douille d'écartement
et le galet.
