Démontage du galet entraîné

Si le galet est usé ou endommagé, il doit être remplacé par un galet neuf.



Les images montrent le démontage d'un galet de taille 130. Le démontage de galets de plus grande taille ne diffère pas de manière significative.



Préparation du pont

*   Respecter les règles de sécurité du travail.

*   Mettre le sommier sur vérins à proximité du galet.





Démontage du motoréducteur du pont

Accouplement

Boîtier du connecteur

Câble de connexion



*   Ouvrir le boîtier du connecteur du motoréducteur.

*   Retirer le câble de connexion de la prise femelle.





*   Déterminer le poids du motoréducteur. Voir manuel du produit Motoréducteur ABUS.

*   Sécuriser le motoréducteur de manière à ce que le poids soit maintenu sans danger et à ce que l’arbre de sortie ne soit pas soumis à des contraintes (suspendre par exemple à des élingues rondes).

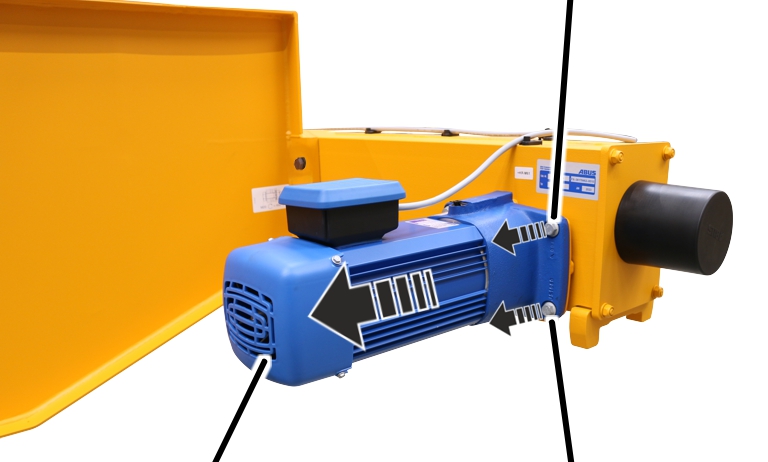

Vis à côtes

Motoréducteur du pont

Vis à côtes

*   Dévisser les vis à côtes (x4).

*   Retirer le motoréducteur du pont.





Dégagement du galet



Uniquement pour les tailles 130 à 420

Cette opération doit être effectuée uniquement dans le cas des sommiers de tailles 130 à 420.

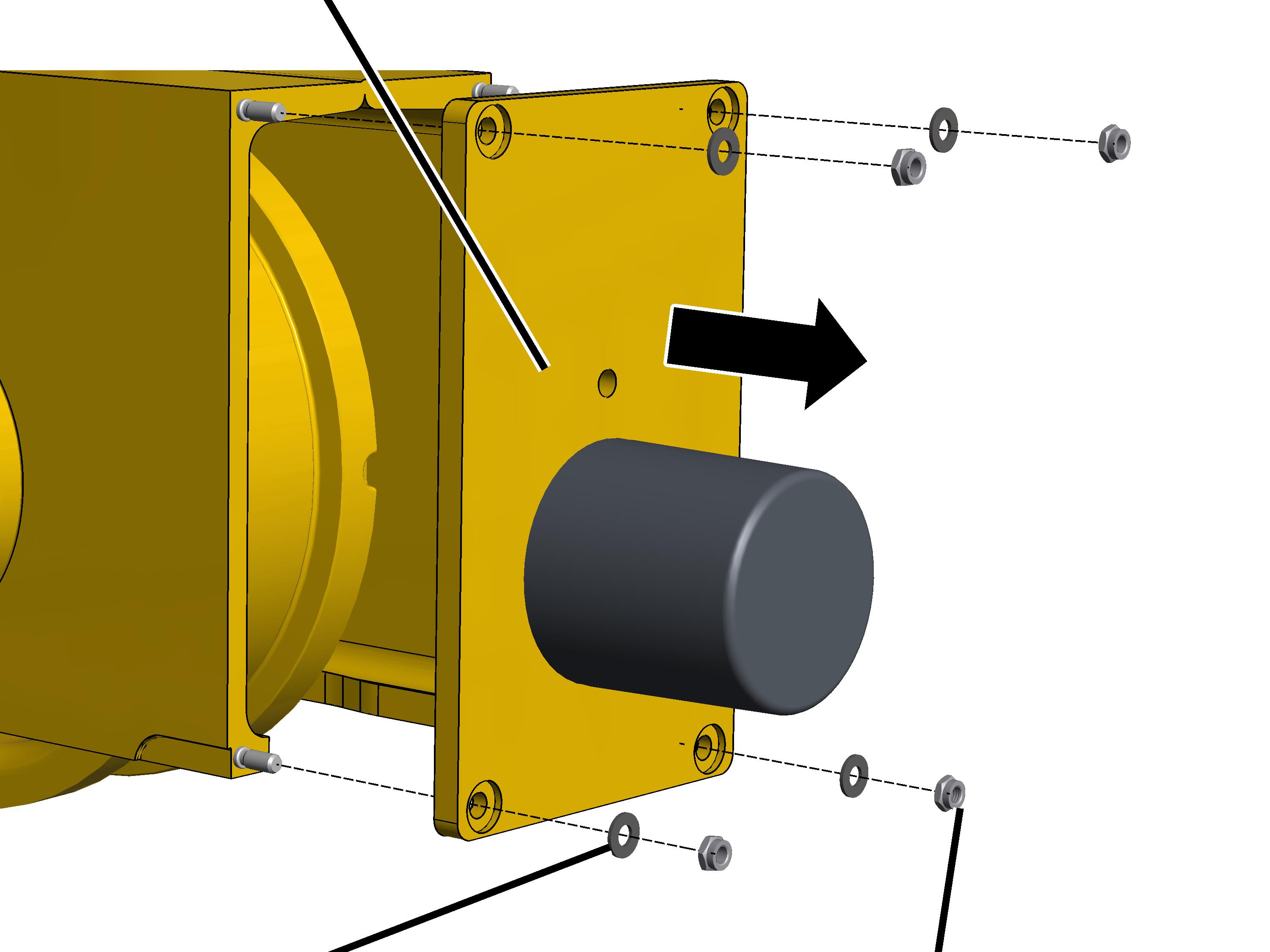

Plaque de tampon



Rondelle en plastique

Écrou autobloquant

*   Dévisser les 4 écrous autobloquants.

*   Retirer les rondelles (x4) en plastique.

*   Retirer la plaque de tampon.





Uniquement avec galets de guidage ou antidérailleur ou sommier de tailles 280, 350 et 420

Cette description est valable uniquement si le sommier est équipé de galets de guidage ou d'un antidérailleur. Elle est valable également pour les sommiers de tailles 280, 350 et 420.



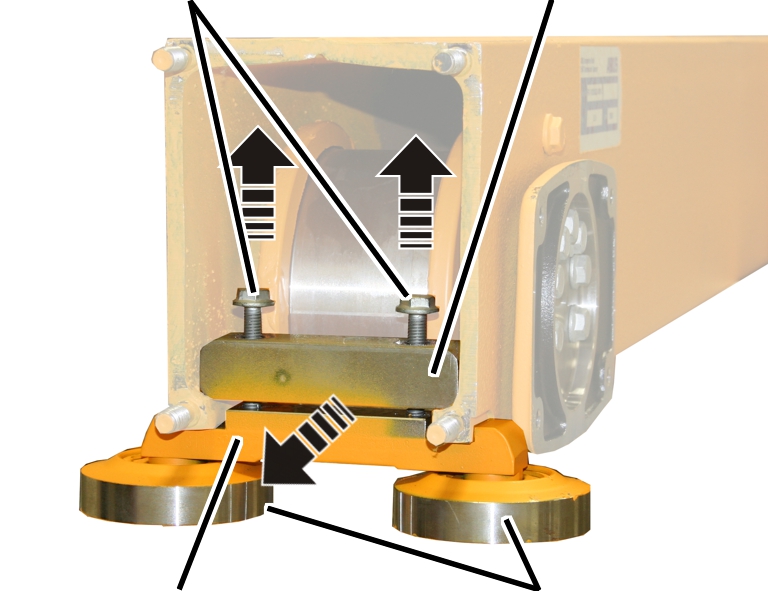

Vis

Élément de serrage

Support avec galets de guidage, pièce de serrage ou antidérailleur

Galets de guidage

*   Dévisser les 2 vis.

*   Retirer le support avec les galets de guidage, l'antidérailleur ou la pièce de serrage.



Uniquement pour galets de guidage avec sommiers de taille 500

Cette description est valable uniquement si le sommier de taille 500 est équipé de galets de guidage.



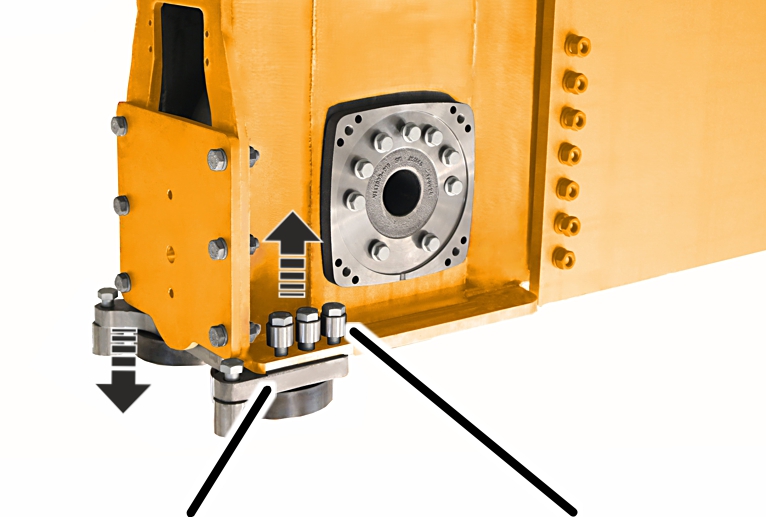

Support

Vis à haute résistance M20x70 avec rondelle 38/21x30

*   Dévisser la vis à haute résistance M20x70 (x3) des deux côtés et retirer le support (x1).





Uniquement pour taille 500

Cette opération doit être effectuée uniquement dans le cas des sommiers de taille 500.



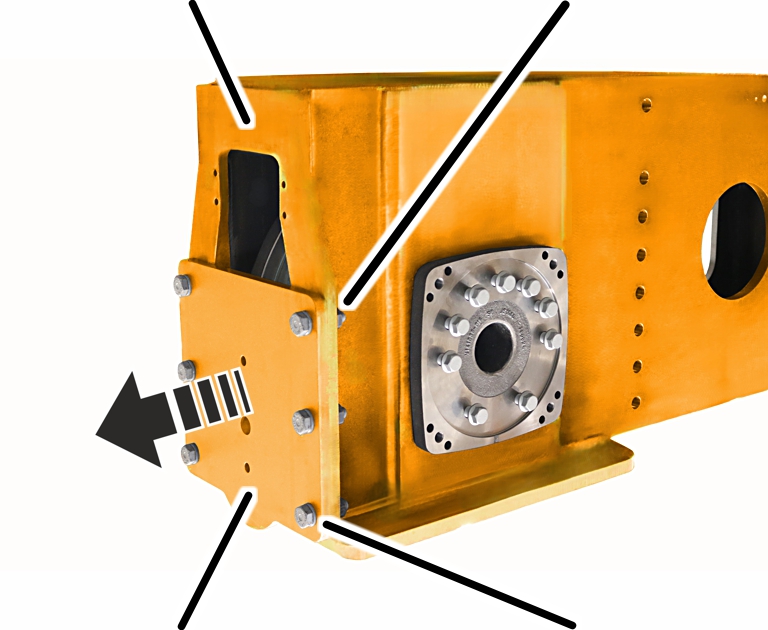

Support de fin de course

Écrou à haute résistance M16

Plaque de tampon

Vis à haute résistance M16x60 avec rondelle 16

*   Dévisser la vis à haute résistance M16x60 et retirer la plaque de tampon du support de fin de course.





Démontage du galet



Vis de retenue



Vis à côtes

*   Dévisser toutes les vis à côtes de la bride du palier. Ne pas dévisser la ou les vis de retenue.





Vis de retenue

Vis à côtes

*   Dévisser toutes les vis à côtes du boulon de palier. Ne pas dévisser la ou les vis de retenue.





Boulon de palier

Bride du palier

Galet

*   Retirer le boulon de palier, la bride du palier et le galet.



Remarque :

Uniquement pour la taille 420 avec motoréducteur du pont 420 V : un adaptateur est placé en plus sur la bride du palier. Il peut rester sur la bride du palier lors du démontage du galet s'il est impossible de le retirer facilement.



Conseil :

Afin de pouvoir retirer facilement la bride du palier du sommier, visser deux ou quatre vis dans les angles de la bride du palier et repousser ainsi la bride du palier du sommier.





Uniquement pour taille 500

Cette opération doit être effectuée uniquement dans le cas des sommiers de taille 500.



Conseil :





Filetages



Boulon de palier

Pour pouvoir démonter plus facilement le boulon de palier, visser deux vis opposées l'une à l'autre dans les filetages libres du boulon de palier. Le boulon de palier peut ainsi être facilement retiré du sommier.
