Couples de serrage des vis

Couples de serrage des vis

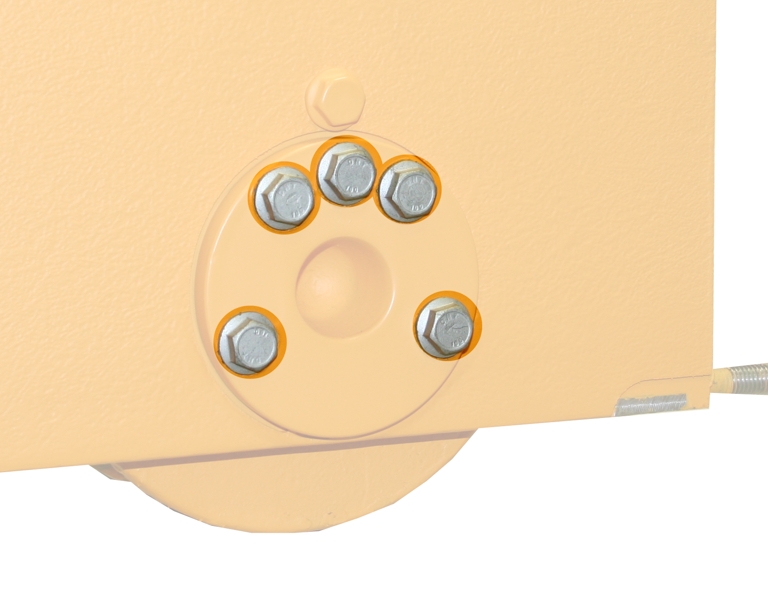

Boulon de palier

Taille	Type, taille et longueur	Quantité	Couple de serrage
130	Vis à côtes M8x25	x5	42 Nm
160	Vis à côtes M8x25	x5	42 Nm
200	Vis à côtes M10x30	x5	85 Nm
280	Vis à côtes M12x40	x5	130 Nm
350	Vis à côtes M12x40	x8	130 Nm
420	Vis à côtes M16x40	x8	330 Nm
500	Vis à côtes M16x60	x5	330 Nm

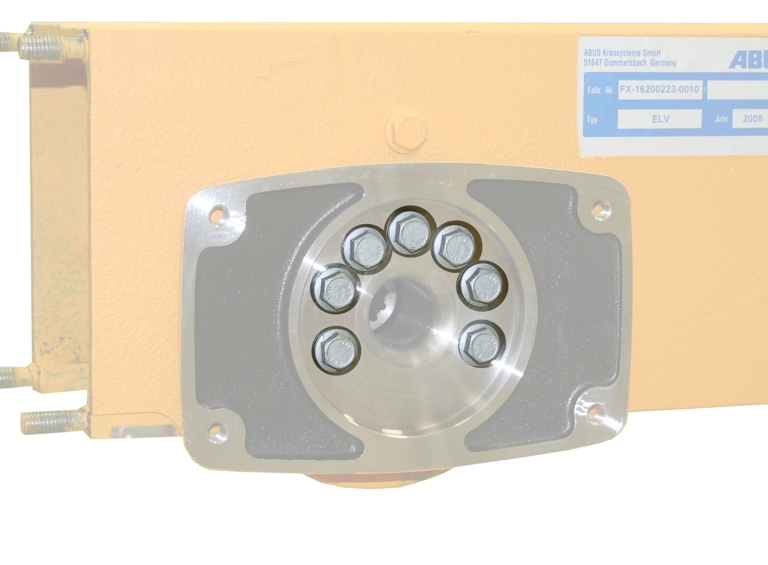

Bride du palier

Taille	Type, taille et longueur	Quantité	Couple de serrage
130	Vis à côtes M8x25	x7	42 Nm
160	Vis à côtes M8x25	x7	42 Nm
200	Vis à côtes M10x30	x7	85 Nm
280	Vis à côtes M12x40	x7	130 Nm
350	Vis à côtes M12x40	x10	130 Nm
420 avec motoréducteur du pont 420	Vis à côtes M16x40	x10	330 Nm
420 avec motoréducteur du pont 420 V (adaptateur nécessaire)	Vis à côtes M16x70	x10	330 Nm
500	Vis hexagonale M16x60	x9	300 Nm

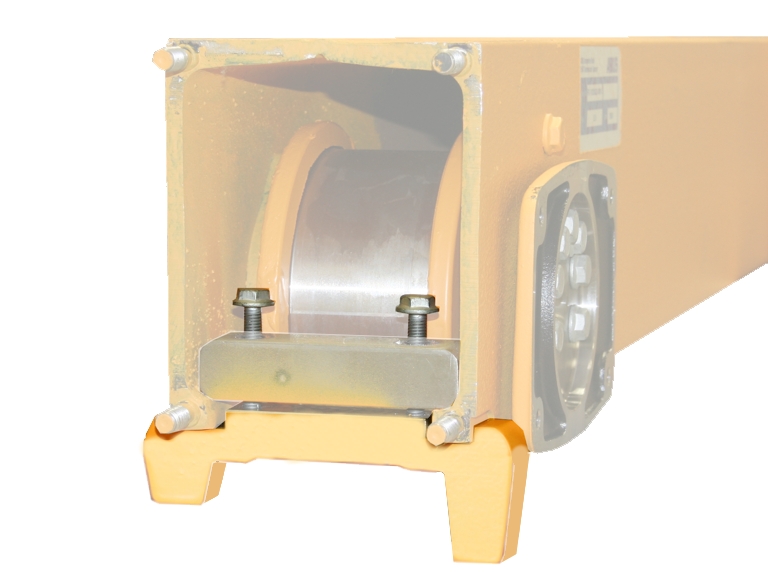

Galets de guidage, pièce de serrage, antidérailleur taille 130 à 420

Taille	Type, taille et longueur	Quantité	Couple de serrage
130	Vis à côtes M8x45	x2	42 Nm
160	Vis à côtes M10x50	x2	85 Nm
200	Vis à côtes M10x50	x2	85 Nm
280	Vis hexagonale M12x60	x2	130 Nm
350	Vis hexagonale M20x75 ou M20x70	x2	300 Nm
420	Vis hexagonale M20x75 ou M20x70	x2	300 Nm

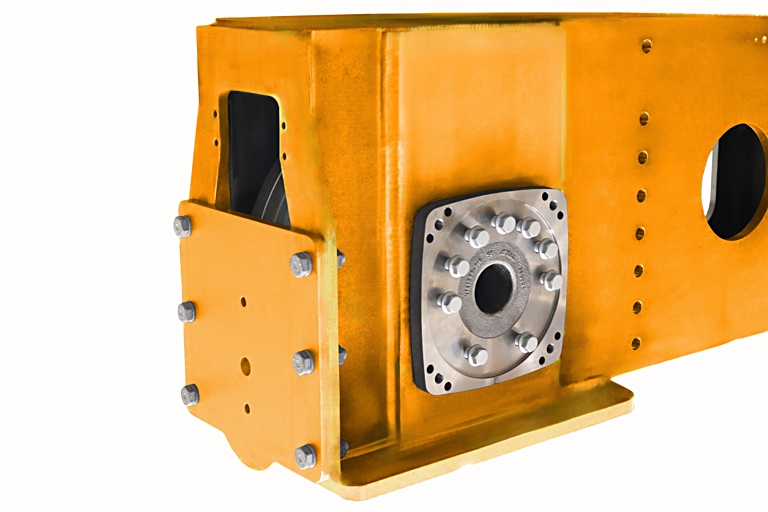

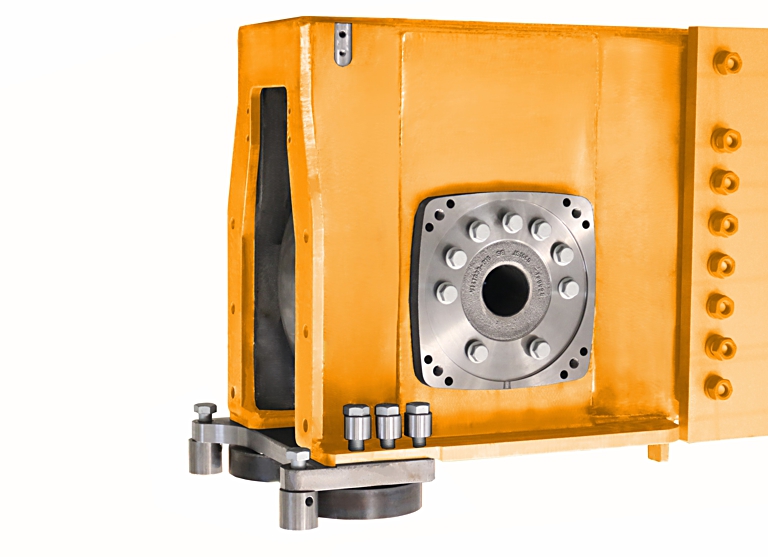

Support taille 500

Taille	Type, taille et longueur	Quantité	Couple de serrage
500	Vis hexagonale M20x70 avec rondelle 38/21x30	x3	450 Nm
500	Vis hexagonale M20x70	x1	450 Nm

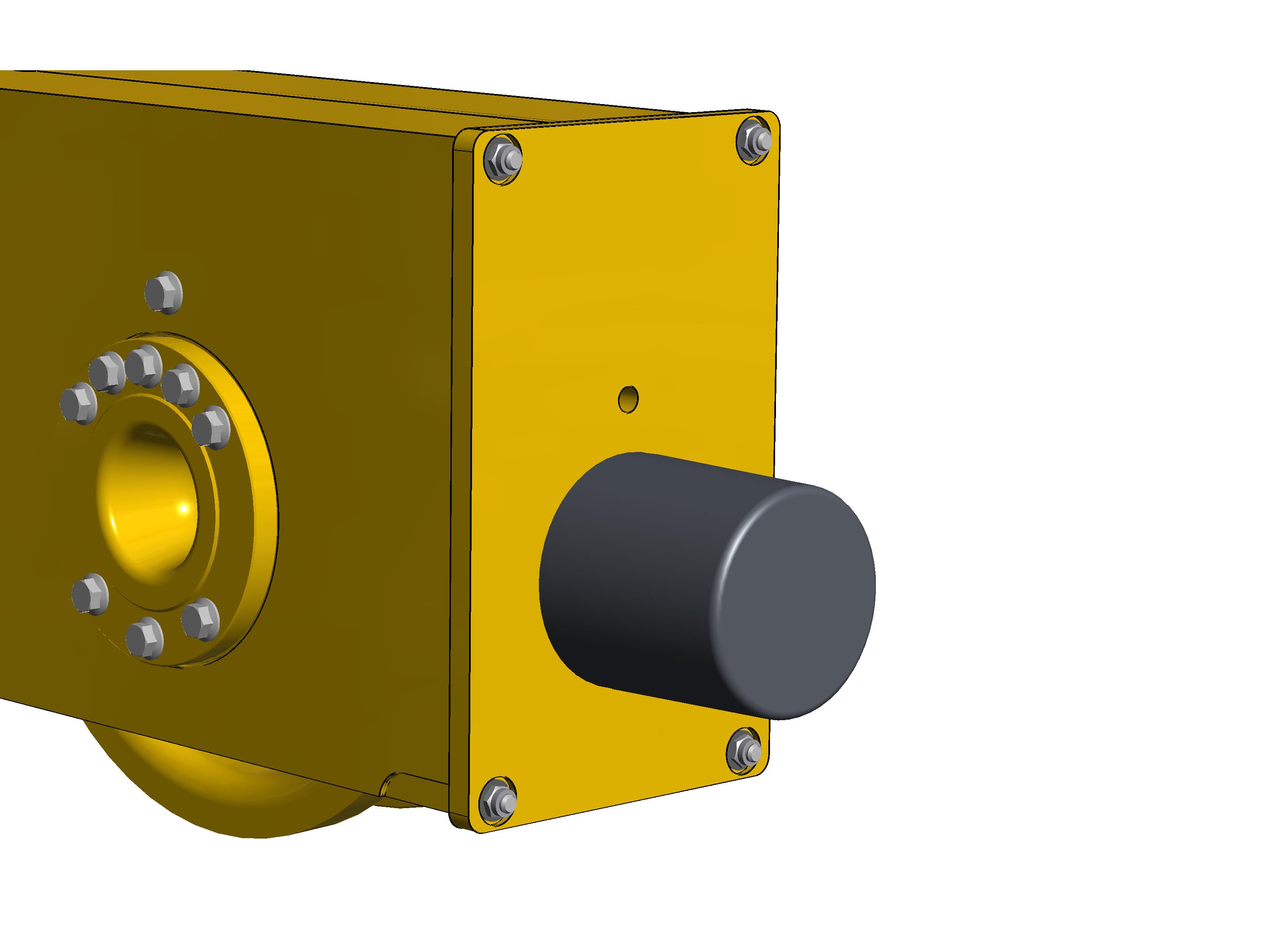

Plaque de tampon taille 130 à 420

─ Écrou autobloquant M10

─ À partir de la taille 160 : rondelles en plastique

─ 4 par plaque de tampon

─ 6 Nm

Plaque de tampon taille 500

Écrou à haute résistance M16

Rondelle 16

6 par plaque de tampon

250 Nm

Taille	Type, taille et longueur	Quantité	Couple de serrage
500	Vis hexagonale M16x60 avec rondelle 16	x6	250 Nm

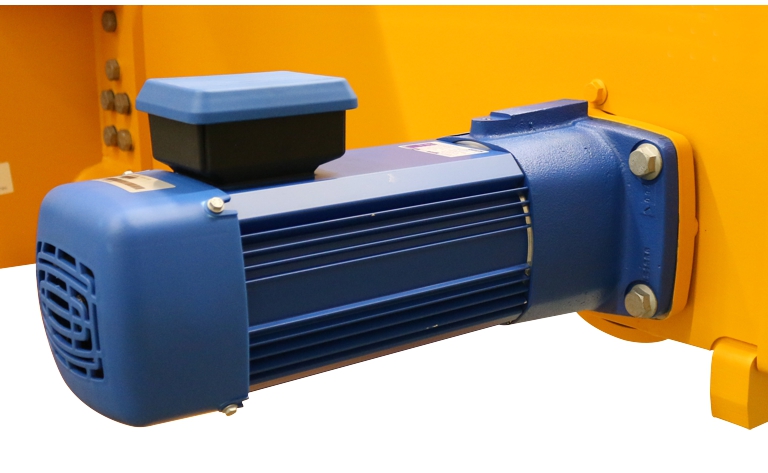

Motoréducteur du pont AZP

Taille	Type, taille et longueur	Quantité	Couple de serrage
130	Vis à côtes M8x25	x4	35 Nm
160	Vis à côtes M10x30	x4	75 Nm
200	Vis à côtes M12x30	x4	115 Nm
280	Vis à côtes M16x40	x4	300 Nm

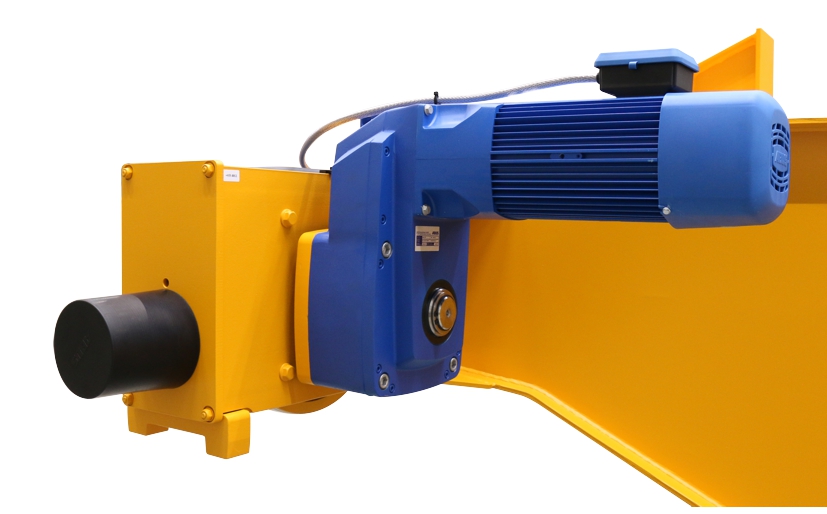

Motoréducteur du pont AZF

Taille	Type, taille et longueur	Quantité	Couple de serrage
350	Vis à tête cylindrique M12x100	x4	85 Nm
420	Vis à tête cylindrique M12x100	x4	85 Nm
V420	Vis à tête cylindrique M16x140	x4	210 Nm
V500	Vis à tête cylindrique M16x140	x4	210 Nm

Uniquement pour pont à 8 galets

Barre de liaison

Taille sommier	Type, taille et longueur	Quantité	Couple de serrage
200	Vis à côtes M10x20	x3	85 Nm
280	Vis à côtes M12x25	x3	130 Nm
350	Vis à côtes M12x25	x3	130 Nm
420	Vis à côtes M12x25	x4	130 Nm
500	Vis à côtes M12x40	4	130 Nm
