Les surfaces de roulement des galets s’usent durant le fonctionnement. Cela entraîne une réduction du diamètre des galets.

   Dévisser les 4 écrous autobloquants.

   À partir de la taille 160 : retirer les rondelles (x4) en plastique.

   Retirer la plaque de tampon.

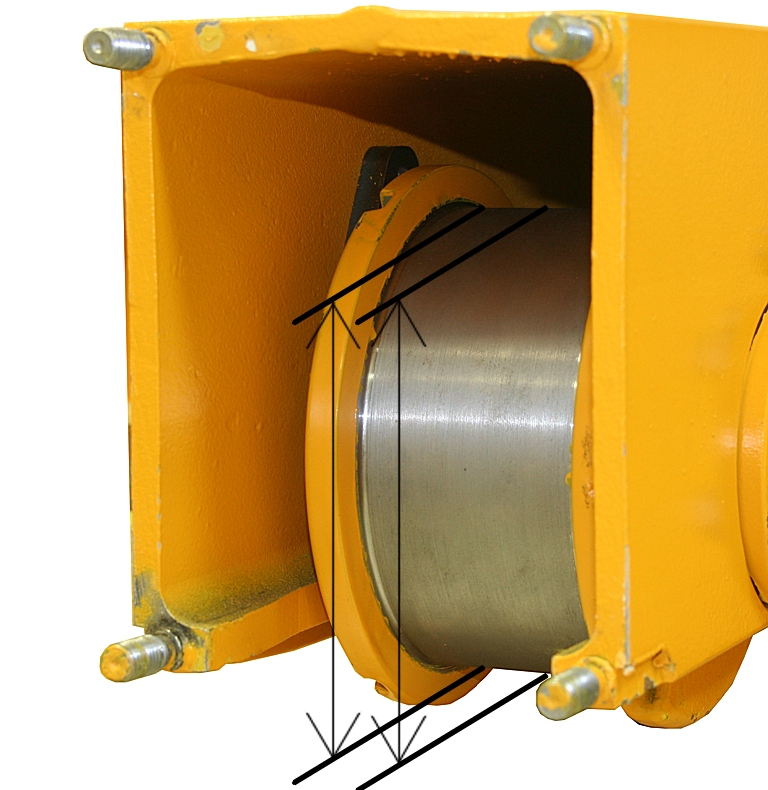

   Mesurer le diamètre du galet à plusieurs endroits de la circonférence du galet.

   Le diamètre ne doit pas être inférieur au diamètre indiqué dans le tableau.

Si le diamètre est inférieur, le galet doit être remplacé.

De plus, les galets entraînés du pont doivent avoir un diamètre aussi égal que possible afin que le pont roule de façon régulière sur le chemin de roulement.

C’est pourquoi la différence de diamètre sur les galets entraînés (côté opposé) est limitée.

Uniquement pour entraînement du pont à 4 galets et pour pont à 8 galets : il n’est pas nécessaire que le diamètre soit le plus similaire possible sur tous les galets entraînés ; il faut seulement que le diamètre des galets du pont situés du côté opposé soit le plus similaire possible.

   Déterminer la différence de diamètre sur les galets entraînés (côté opposé).

La différence de diamètre ne doit pas dépasser la différence indiquée dans le tableau.

Si la différence de diamètre est supérieure, les galets doivent être remplacés.

Différence de diamètre maximale des deux galets entraînés.
