Pares de apriete de los tornillos

Pares de apriete de los tornillos

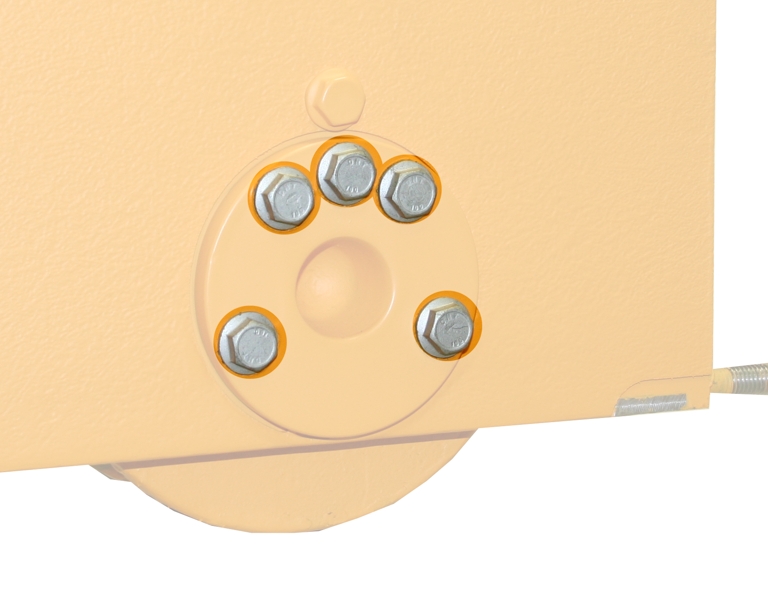

Perno de cojinete

Tamaño	Modelo, tamaño y longitud	Cantidad	Par de apriete
130	Tornillo nervado M 8x25	5x	42 Nm
160	Tornillo nervado M 8x25	5x	42 Nm
200	Tornillo nervado M 10x30	5x	85 Nm
280	Tornillo nervado M 12x40	5x	130 Nm
350	Tornillo nervado M 12x40	8x	130 Nm
420	Tornillo nervado M 16x40	8x	330 Nm
500	Tornillo nervado M 16x60	5x	330 Nm

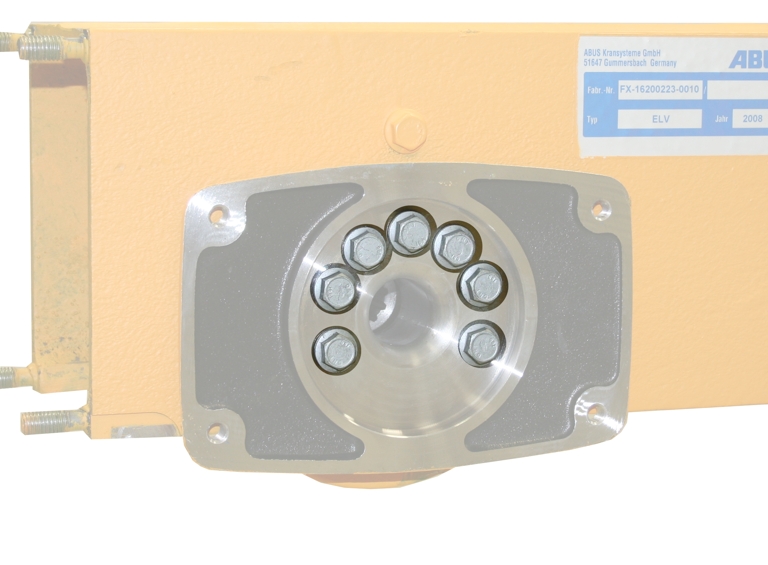

Brida del cojinete

Tamaño	Modelo, tamaño y longitud	Cantidad	Par de apriete
130	Tornillo nervado M 8x25	7x	42 Nm
160	Tornillo nervado M 8x25	7x	42 Nm
200	Tornillo nervado M 10x30	7x	85 Nm
280	Tornillo nervado M 12x40	7x	130 Nm
350	Tornillo nervado M 12x40	10x	130 Nm
420 con accionamiento de traslación de la grúa 420	Tornillo nervado M 16x40	10x	330 Nm
420 con accionamiento de traslación de la grúa 420 V (requiere adaptador)	Tornillo nervado M 16x70	10x	330 Nm
500	Tornillo hexagonal M16x60	9x	300 Nm

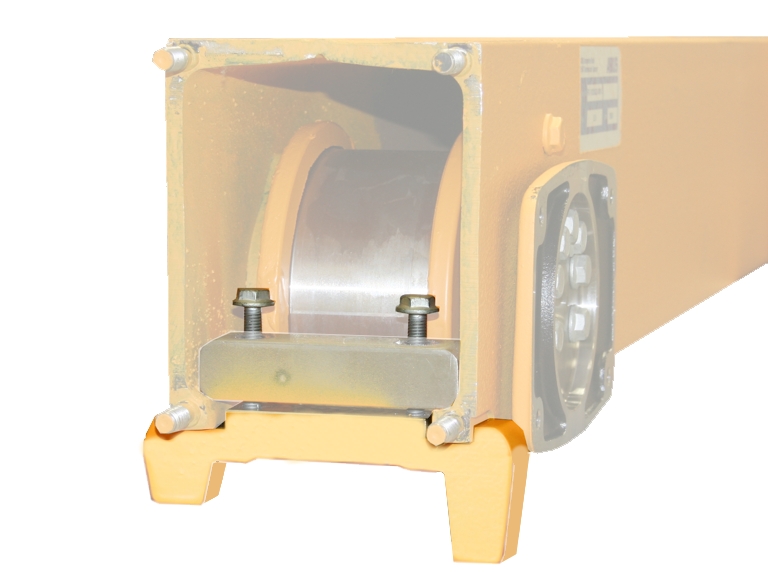

Rodillos guía, pieza de apriete, protección antidescarrilamiento en tamaños 130 a 420

Tamaño	Modelo, tamaño y longitud	Cantidad	Par de apriete
130	Tornillo nervado M 8x45	2x	42 Nm
160	Tornillo nervado M 10x50	2x	85 Nm
200	Tornillo nervado M 10x50	2x	85 Nm
280	Tornillo hexagonal M12x60	2x	130 Nm
350	Tornillo hexagonal M20x75 o M20x70	2x	300 Nm
420	Tornillo hexagonal M20x75 o M20x70	2x	300 Nm

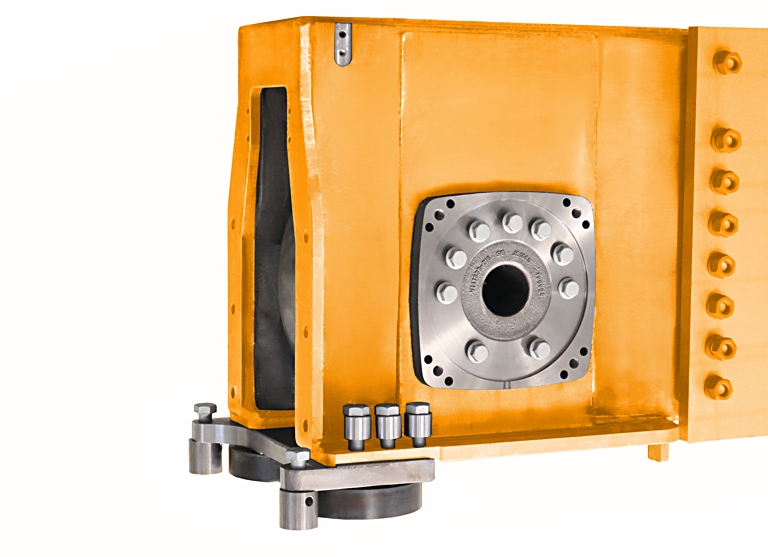

Soporte tamaño 500

Tamaño	Modelo, tamaño y longitud	Cantidad	Par de apriete
500	Tornillo hexagonal M20x70 con arandela 38/21x30	3x	450 Nm
500	Tornillo hexagonal M20x70	1x	450 Nm

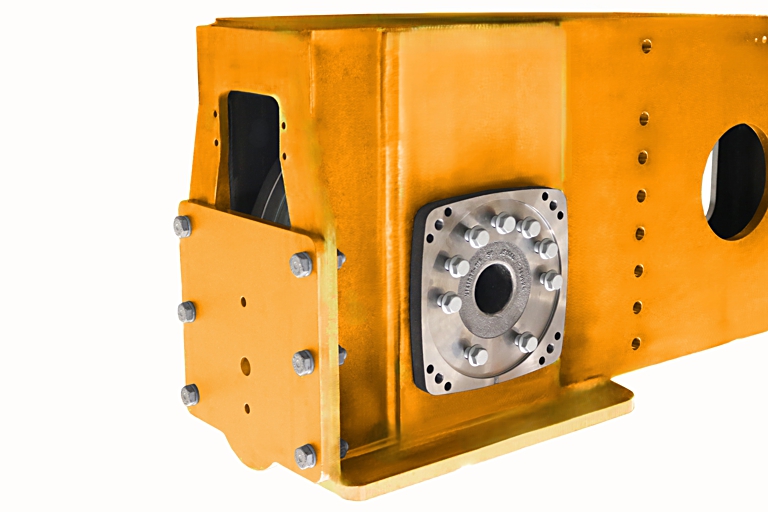

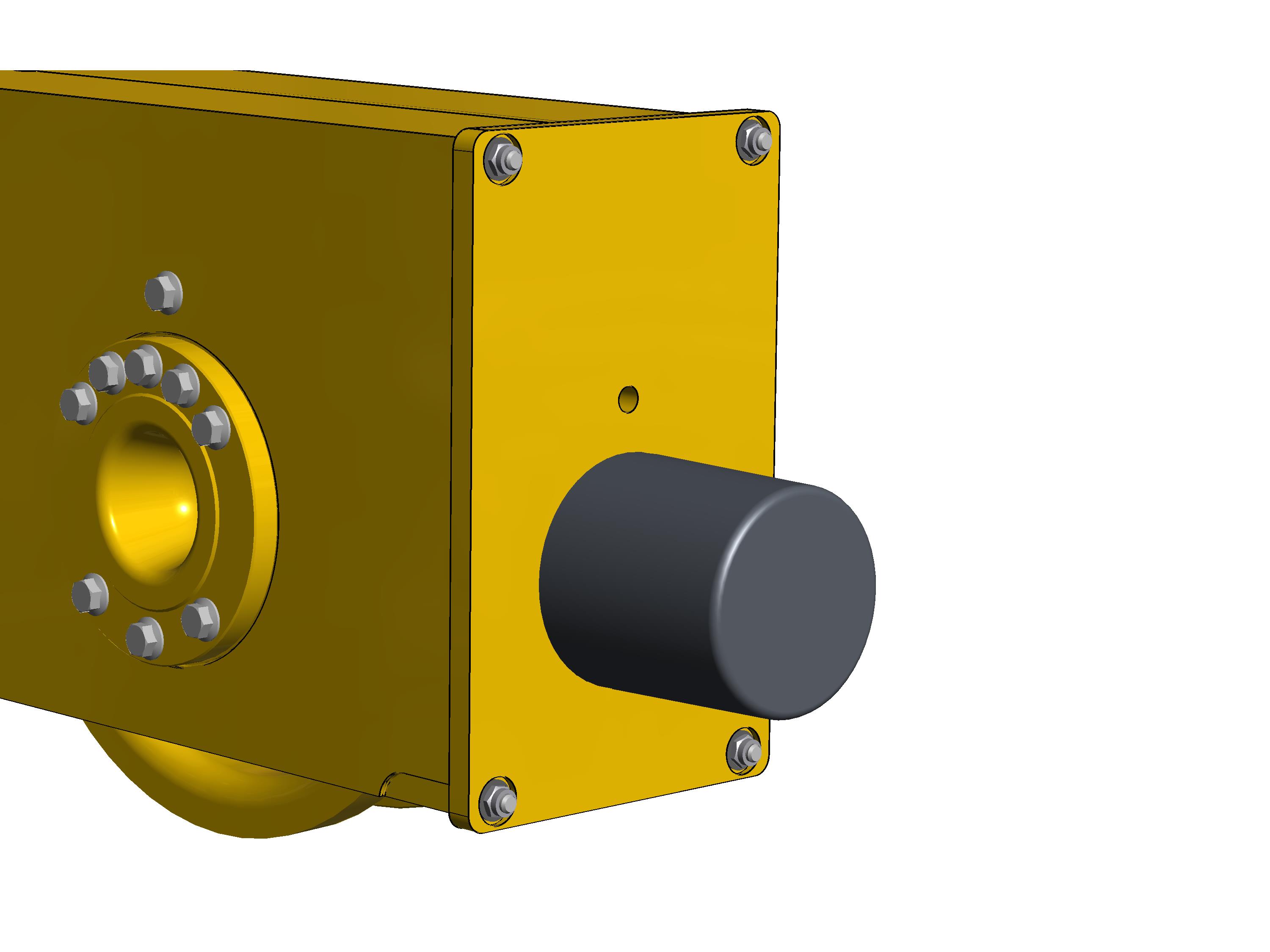

Placa de tope tamaño 130 a 420

─ Tuerca autoblocante M10

─ A partir del tamaño 160: arandelas de plástico

─ 4x por placa de tope

─ 6 Nm

Placa de tope tamaño 500

Tuerca de alta resistencia M16

Arandela 16

6x por placa de tope

250 Nm.

Tamaño	Modelo, tamaño y longitud	Cantidad	Par de apriete
500	Tornillo hexagonal M16x60 con arandela 16	6x	250 Nm

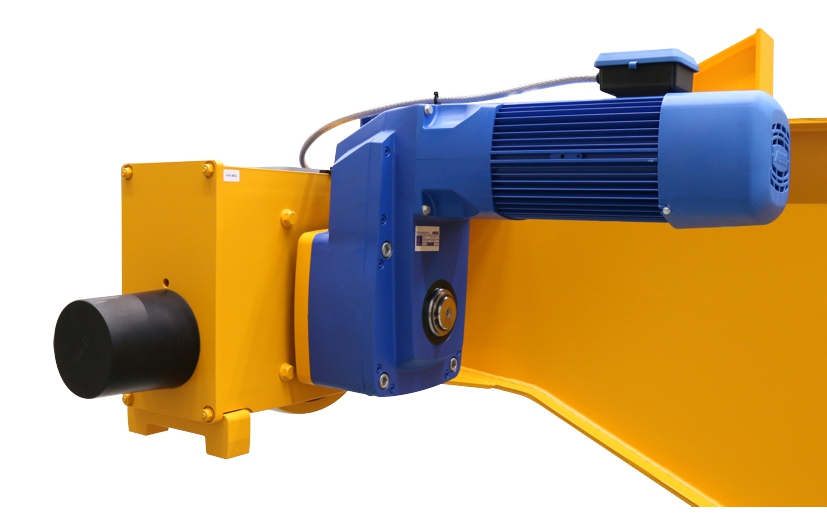

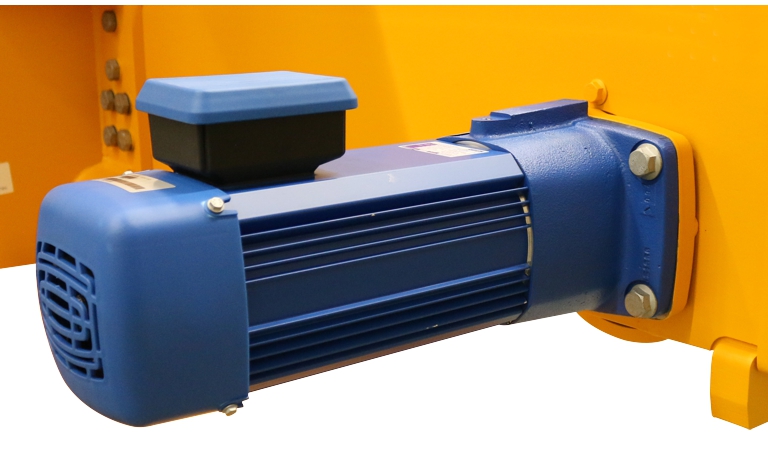

Accionamiento de traslación de grúa AZP

Tamaño	Modelo, tamaño y longitud	Cantidad	Par de apriete
130	Tornillo nervado M 8x25	4x	35 Nm
160	Tornillo nervado M 10x30	4x	75 Nm
200	Tornillo nervado M 12x30	4x	115 Nm
280	Tornillo nervado M 16x40	4x	300 Nm

Accionamiento de traslación de grúa AZF

Tamaño	Modelo, tamaño y longitud	Cantidad	Par de apriete
350	Tornillo cilíndrico M12x100	4x	85 Nm
420	Tornillo cilíndrico M12x100	4x	85 Nm
V420	Tornillo cilíndrico M16x140	4x	210 Nm
V500	Tornillo cilíndrico M16x140	4x	210 Nm

Sólo en grúas de 8 roldanas

Biela de acoplamiento

Tamaño de los testeros	Modelo, tamaño y longitud	Cantidad	Par de apriete
200	Tornillo nervado M 10x20	3x	85 Nm
280	Tornillo nervado M 12x25	3x	130 Nm
350	Tornillo nervado M 12x25	3x	130 Nm
420	Tornillo nervado M 12x25	4x	130 Nm
500	Tornillo nervado M 12x40	4	130 Nm
