Casquillo distanciador
Perno
Roldana
Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.
Las figuras muestran el montaje de una roldana del tamaño 130. El montaje de roldanas mayores no se diferencia mucho.
|
Casquillo distanciador |
Perno |
|
| |
|
Roldana | |
Sujetar la roldana en el testero. No
importa qué lado mira hacia dentro o hacia fuera.

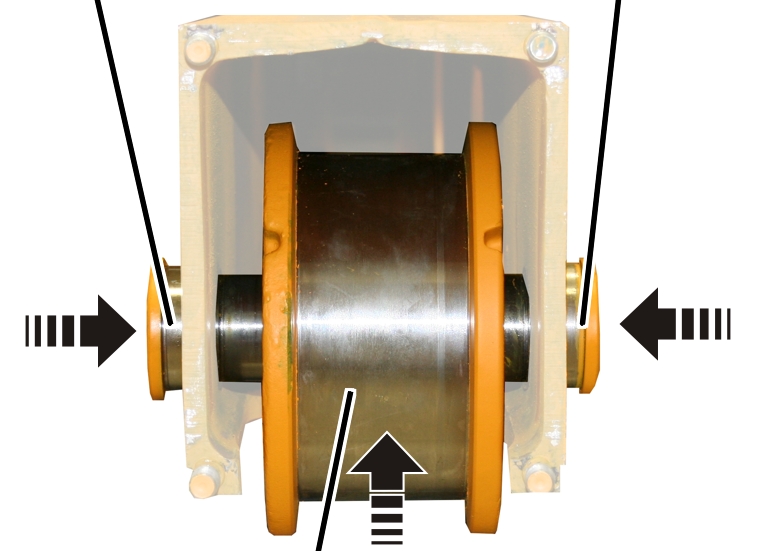

Insertar el perno y el casquillo distanciador. En caso necesario,
golpear suavemente con un martillo contra el perno y el casquillo
distanciador.
|
| |
|

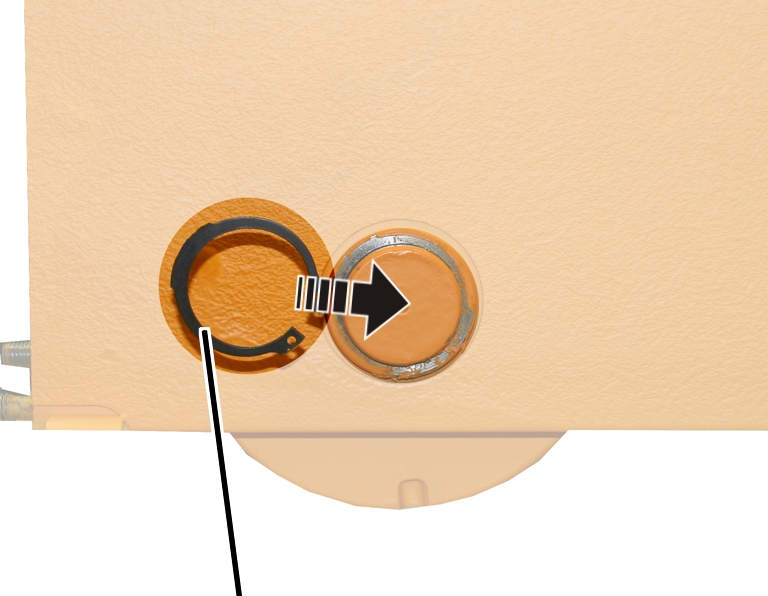

Arandela de seguridad |
|
Colocar la arandela de seguridad y
engarzarla correctamente.
Girar la roldana. Debe girar fácilmente.
Este paso se aplica solo a testeros del tamaño 130 al 420.

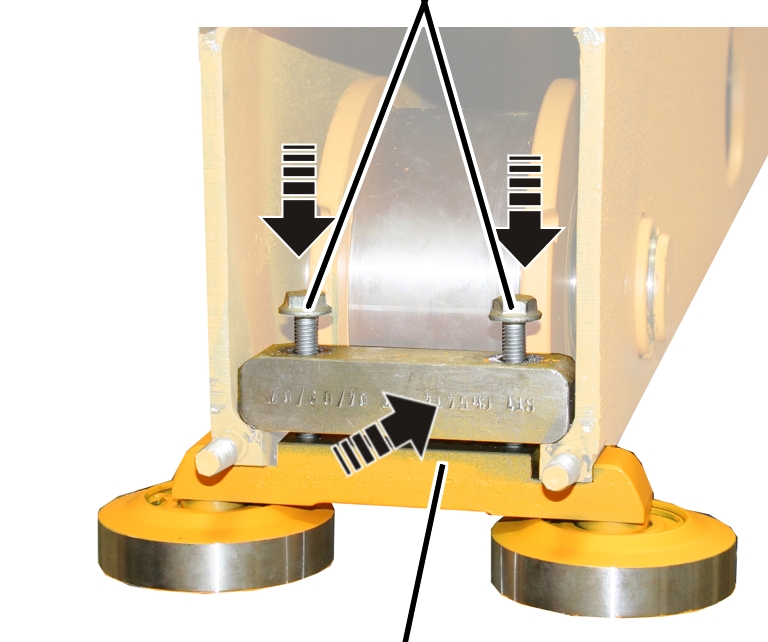

Este paso se aplica sólo cuando el testero tiene rodillos guía.
|
|
Tornillos | |
|
| ||
|
|
Rodillos guía | |
Atornille los tornillos (2x).
|
Ø roldana |
Modelo |
Tipo |
Par de apriete |
|
130 |
M8x45 |
Tornillo nervado |
42 Nm |
|
160 |
M10x50 |
Tornillo nervado |
85 Nm |
|
200 |
M10x50 |
Tornillo nervado |
85 Nm |
|
280 |
M12x60 |
Tornillo hexagonal |
130 Nm |
|
350 |
M20x75 |
Tornillo hexagonal |
300 Nm |
|
420 |
M20x75 |
Tornillo hexagonal |
300 Nm |

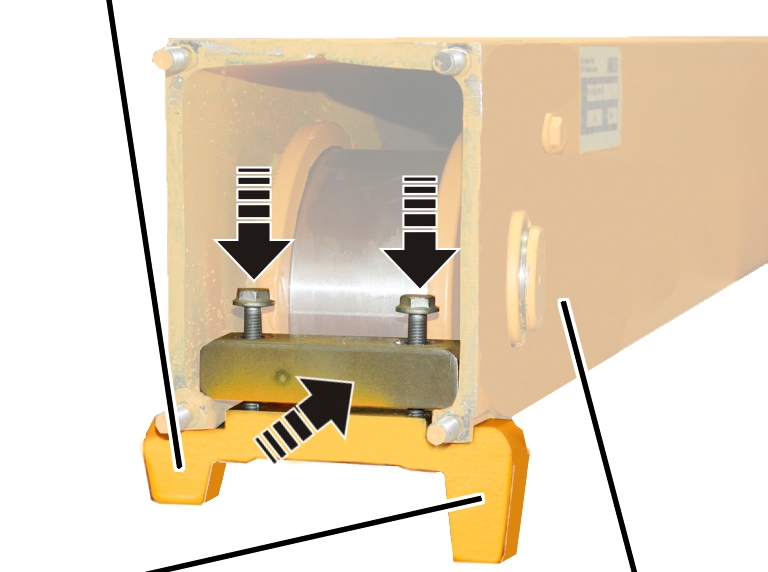

Este paso se aplica sólo cuando el testero del tamaño 130 a 420 tiene una protección antidescarrillamiento.
|
Lado pequeño | |
|
| |
|
Lado grande |
Lado interior |
Girar la protección antidescarrillamiento de forma que el lado más
grande mire hacia dentro (hacia el accionamiento de traslación de la grúa).
Insertar la protección antidescarrillamiento.
Atornille los tornillos (2x).
|
Ø roldana |
Modelo |
Tipo |
Par de apriete |
|
130 |
M8x45 |
Tornillo nervado |
42 Nm |
|
160 |
M10x50 |
Tornillo nervado |
85 Nm |
|
200 |
M10x50 |
Tornillo nervado |
85 Nm |
|
280 |
M12x60 |
Tornillo hexagonal |
130 Nm |
|
350 |
M20x75 |
Tornillo hexagonal |
300 Nm |
|
420 |
M20x75 |
Tornillo hexagonal |
300 Nm |
Este paso se aplica solo a testeros del tamaño 130 al 420.
|
Placa de tope |
|
|
| |
|
Arandela |
Tuerca autoblocante |
Insertar la placa de tope sobre el perno roscado.
Tamaños 160 a 420: Colocar arandelas de plástico (4x).
Apretar las tuercas autoblocantes M10 (4x). 6 Nm.
Las tuercas autoblocantes solo pueden reutilizarse 3 veces. Luego deberán ser sustituidas por nuevas tuercas autoblocantes.

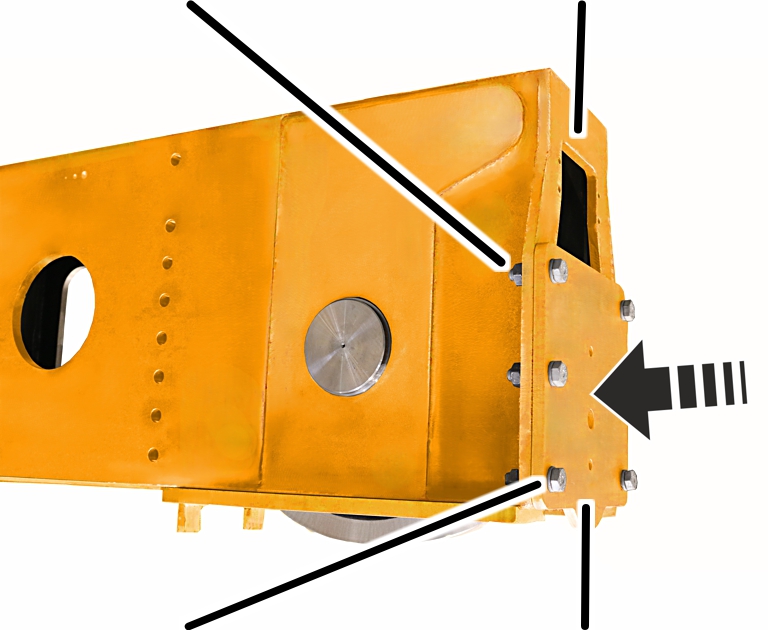

Este paso se aplica solo a testeros del tamaño 500.
|
Tuerca de alta resistencia M16 |
Placa atornillada |
|
| |
|
Tornillo de alta resistencia M16x60 con arandela 16 |
Placa de tope |
Colocar la arandela 16 (6x) sobre el tornillo de alta resistencia
M16x60 (6x) y atornillar la placa de tope a la placa de fijación.
Asegurar el tornillo de alta resistencia M16x60 (6x) con tuerca de
alta resistencia M16 (6x). 250 Nm.
Las tuercas de alta resistencia solo pueden reutilizarse 3 veces. Luego será necesario reemplazarlas por nuevas.

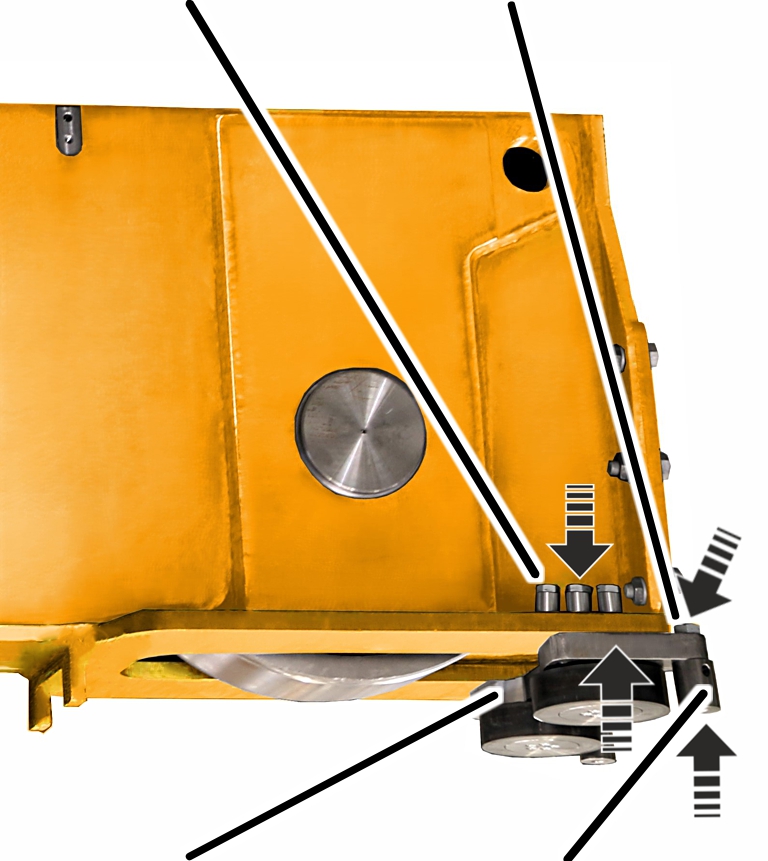

Este paso se aplica sólo cuando el testero tamaño 500 lleva rodillos guía.
|
Tornillo
de alta resistencia M20x70 |
Tornillo hexagonal M20x70 |
|
| |
|
Soporte |
Perno |
Insertar por ambos lados una arandela 38/21x30 (6x) sobre el tornillo
de alta resistencia M20x70 (6x) y atornillar el soporte al testero.
450 Nm.
El biselado debe estar mirando hacia la cabeza del tornillo.
Atornillar el perno con tornillo hexagonal M20x70 (1x) al soporte.
25 Nm.
Apoyar de nuevo la grúa sobre la vía de la grúa.
Poner en marcha la grúa.
Comprobar el funcionamiento de la roldana.
