Las figuras muestran el desmontaje de una roldana del tamaño 420. El desmontaje de otras roldanas no se diferencia mucho.

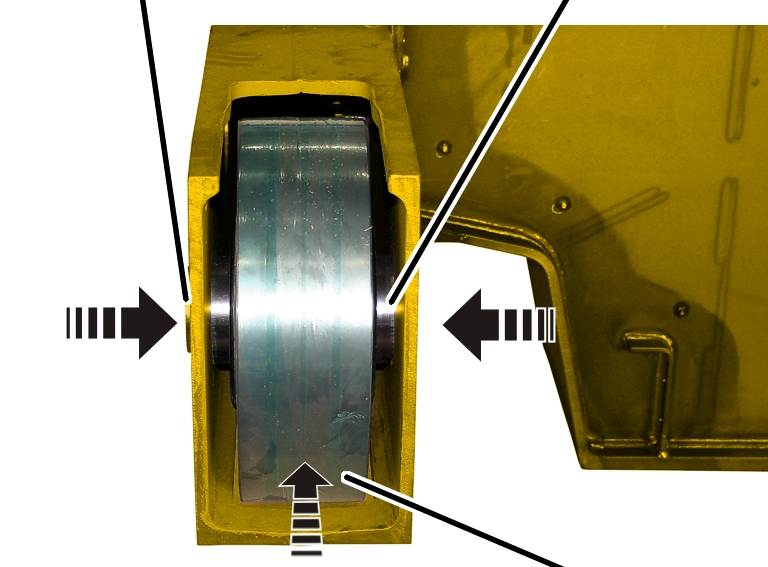

  Sujetar la roldana en el testero. No importa qué lado mira hacia dentro o hacia fuera.

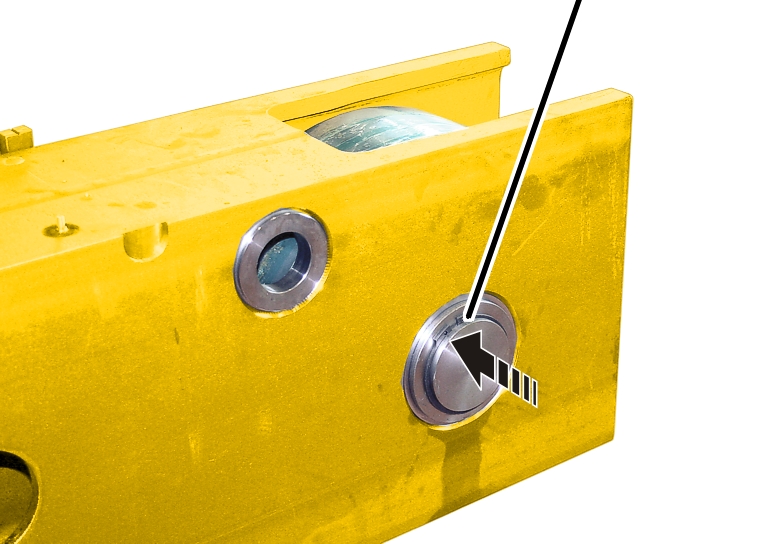

  Insertar el perno y el casquillo distanciador. En caso necesario, golpear suavemente con un martillo contra el perno y el casquillo distanciador.

  Colocar la arandela de seguridad y engarzarla correctamente.

  Girar la roldana.

Debe girar fácilmente.

  Colocar las bielas de acoplamiento sobre los testeros de tal forma que las marcas (de dirección de montaje) coincidan.

  Desplazar la biela de acoplamiento de forma que los orificios para el bulón de collar coincidan.

Consejo:

Para posicionar la biela con mayor facilidad, insertar un tornillo nervado M12x50 con tuerca nervada M12 en los orificios al borde de la biela para ajustar la posición girando la tuerca.

  Atornillar un tornillo M10 o M12 o una varilla roscada en el bulón de unión.

  Insertar el bulón de collar desde dentro por el orificio.

  Guiar el bulón con ayuda del tornillo o de la varilla roscada y pasarlo del todo a través de la biela.

  Colocar la tapa

  Insertar los tornillos nervados.
