Montaje del
arrastre de corriente del carro
El arrastre de corriente del carro arrastra la alimentación
de corriente (cadena portacables o línea de arrastre) paralela al carro
hacia la izquierda y la derecha. Se monta por el lado en el que se encuentra la
alimentación de corriente.
Sólo con carros D, DA, Z,
ZA
y cadena portacables
Este apartado se aplica sólo cuando se coloca un carro del
tipo D, DA, Z o ZA sobre un puente grúa con cadena portacables.
Las piezas del
arrastre de corriente del carro están sueltas y deben montarse.
|
Abrazadera
de tubo |
Soporte |
|
|
|
Tubo
cuadrado |
Arco
roscado |
Atornillar el soporte con el arco
roscado y las tuercas nervadas (2x) al testero.
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |

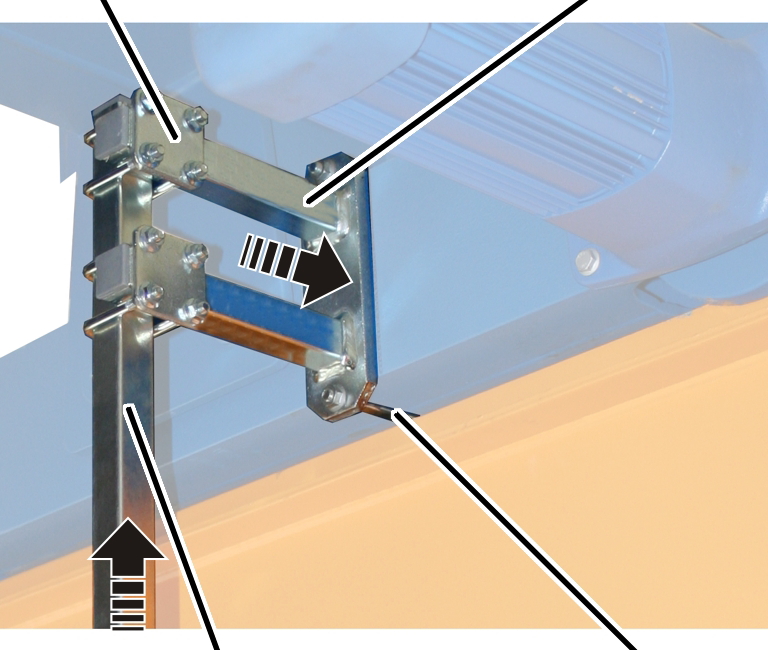

Atornillar el tubo cuadrado con dos
abrazaderas de tubo al soporte. 15 Nm.
|
Abrazadera cruzada |
Componentes de la cadena portacables |
|
|
|
Abrazadera de tubo |
Tubo de
arrastre |

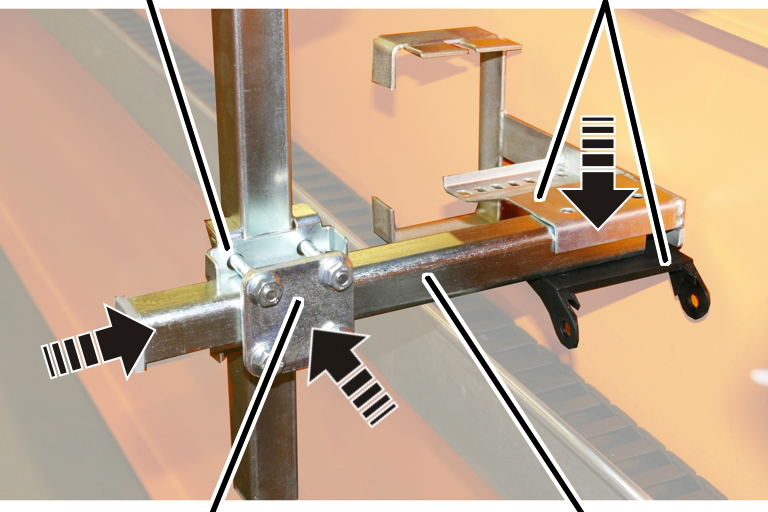

Atornillar el tubo de arrastre con la
abrazadera de tubo y la abrazadera cruzada al tubo cuadrado vertical (arrastre
de corriente del carro). 15 Nm.
Fijar los
componentes de la cadena portacables (soporte de inversión y accesorio de
conexión) con perno y seguro SL al tubo de arrastre.
|
Brida de
cable |
Cable
plano |
|
|
|
Accesorio de conexión |
Cadena
portacables |
|
|
|
Extraer el cable plano de la cadena
portacables y llevarlo en arco alrededor del soporte de inversión.
Fijar el cable plano con bridas de
cable a la parte superior del soporte de inversión.
Insertar y engarzar la cadena
portacables en el accesorio de conexión.
Sólo con carro DQA
y
cadena portacables
Este apartado se aplica sólo cuando se coloca un carro del
tipo DQA sobre un puente grúa con cadena portacables.
Las piezas del arrastre de corriente del carro están sueltas
y deben montarse.
|
|
Placa de fijación |
|
|
|
Tubo de arrastre |

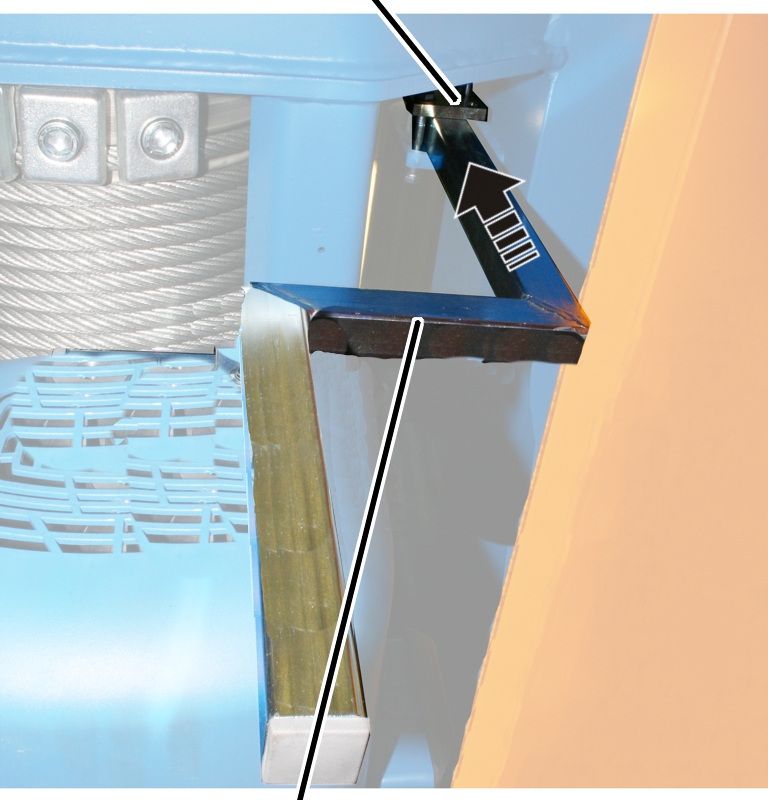

Insertar el tubo de arrastre por
debajo en el bastidor del carro
Atornillar la placa de fijación con
tornillo hexagonal M8 y tuerca hexagonal.
Insertar el tubo de arrastre entre la
placa de fijación y el bastidor del carro.
Apretar bien las tuercas
hexagonales. 25 Nm.
|
Abrazadera cruzada |
Tubo de
arrastre |
|
|
|
Abrazadera
de tubo |
Componentes
de la cadena portacables |

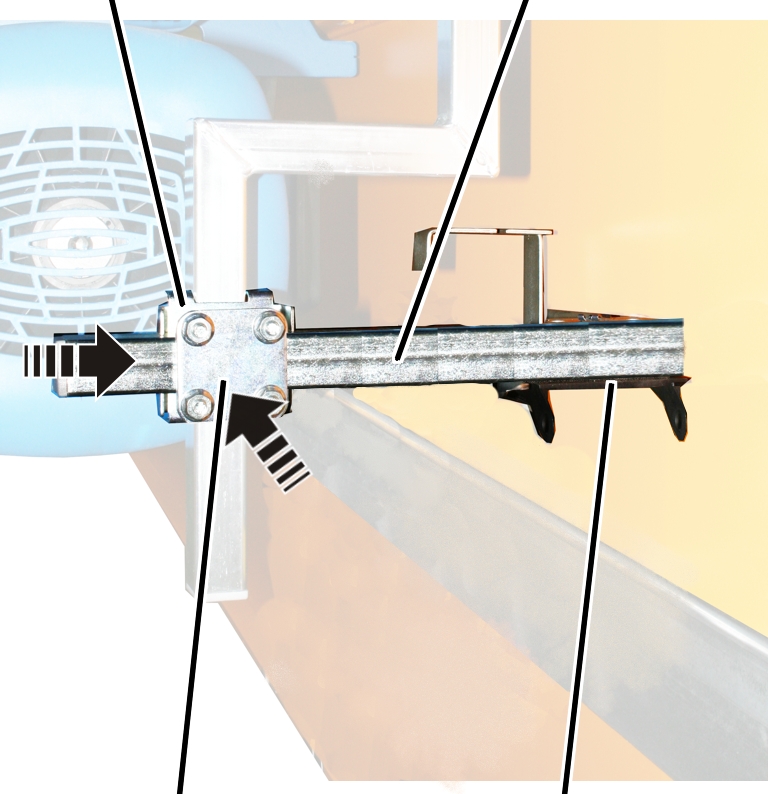

Atornillar el tubo de arrastre
horizontal con la abrazadera de tubo y la abrazadera cruzada al tubo de arrastre
vertical (arrastre de corriente del carro). 15 Nm.
Fijar los componentes de la cadena
portacables (soporte de inversión y accesorio de conexión) con perno y seguro SL
al tubo cuadrado.
|
Brida de
cable |
Cable plano |
|
|
|
Accesorio de conexión |
Cadena
portacables |
|
|
|
Extraer el cable plano de la cadena
portacables y llevarlo en arco alrededor del soporte de inversión.
Fijar el cable plano con bridas de
cable a la parte superior del soporte de inversión.
Insertar y engarzar la cadena
portacables en el accesorio de conexión.
Sólo en puentes grúa con
línea de arrastre
El arrastre de corriente del carro viene premontado en el
sistema de guía de arrastre y debe montarse en el carro.
En carros con interruptor fin de carrera del carro: el
interruptor fin de carrera ya viene premontado.
|
|
Arrastre
de corriente del carro |
|
|
|
Marcaje |
|

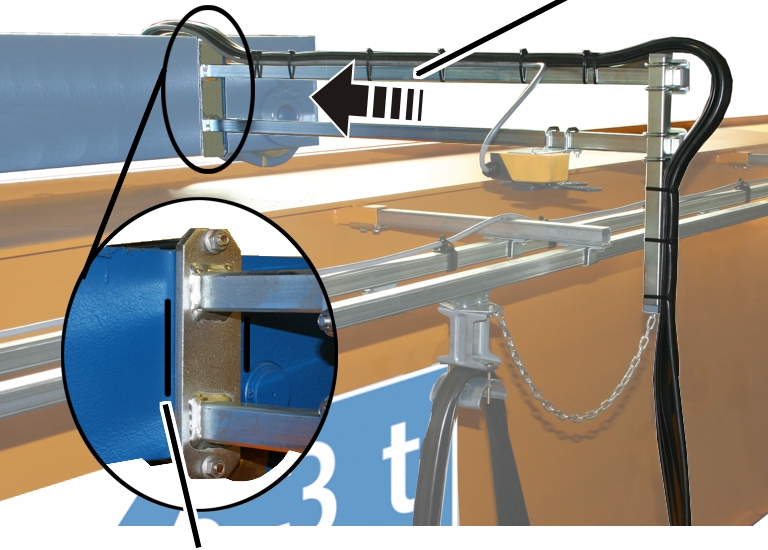

Sujetar el arrastre de corriente junto
al testero.
En la mayoría de los casos, en el testero hay una marca que
indica dónde montar el arrastre de corriente del carro. Para esta posición, el
punto de conmutación del interruptor fin de carrera del carro ya está
preajustado y las longitudes del cable ya vienen adaptadas.
Atornillar el arrastre de corriente
del carro con arco roscado y tuercas nervadas (2x).
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Sólo con interruptor fin de
carrera del carro
y cadena portacables
Este apartado se aplica sólo cuando el carro lleve un
interruptor de desconexión final o previa y el puente grúa lleve cadena
portacables.
Montar el
interruptor fin de carrera del carro

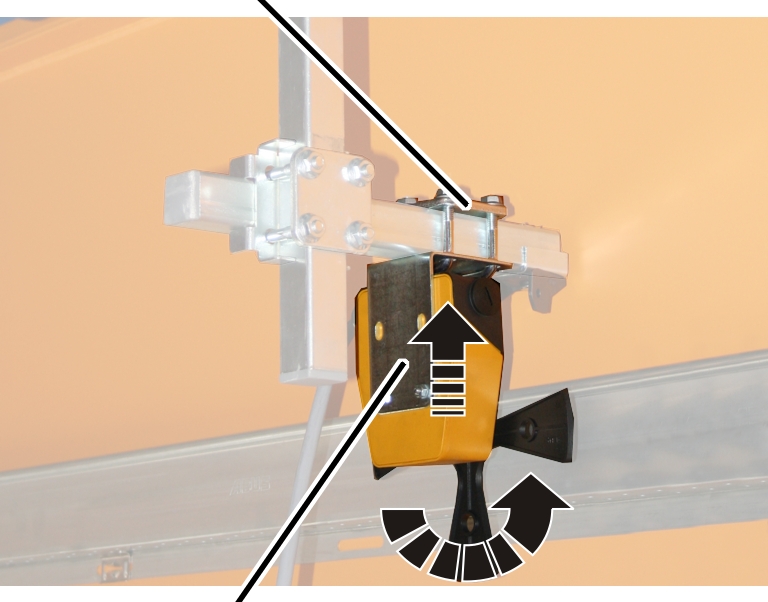

Para la desconexión previa o final del carro se utiliza un
interruptor de cruceta. Se monta en el tubo cuadrado horizontal o en el
vertical.
|
Abrazadera de tubo |
|
|
|
|
Interruptor de cruceta |
|
Girar el interruptor de cruceta a la posición 0.
Atornillar el interruptor de cruceta con abrazadera de tubo al tubo
cuadrado. 15 Nm.
Conectar la
alimentación de corriente del carro
|
Racor
para cables |
Enchufes
y acoplamientos |
|
|
|
Cables
de conexión |
Brida de
cable |

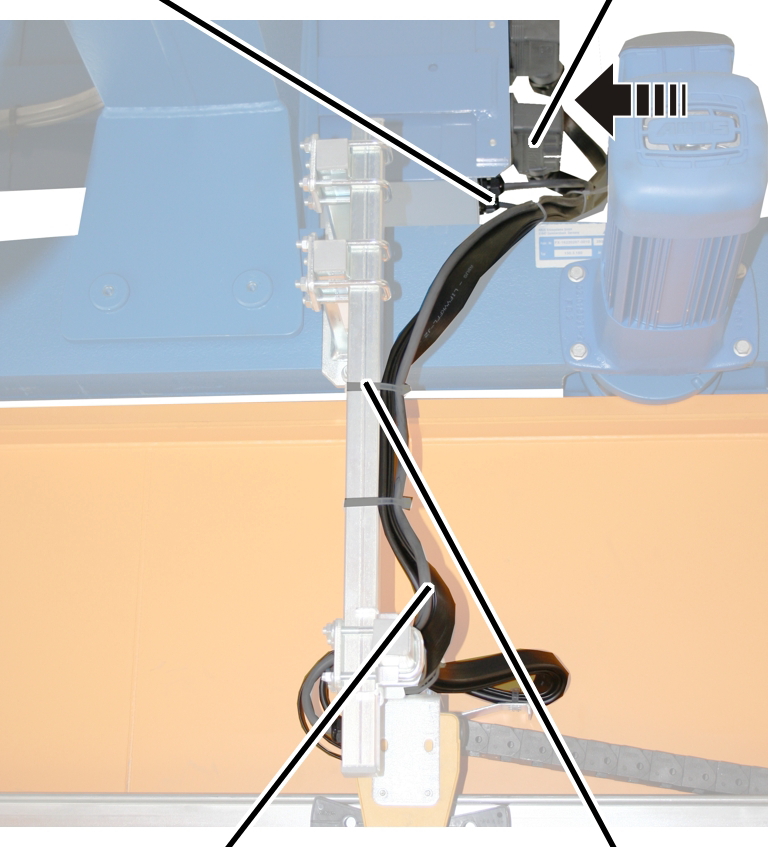

Tender los cables de conexión desde la
cadena portacables a lo largo de los tubos cuadrados hasta el cuadro eléctrico
del carro.
Fijar las líneas de conexión
ordenadamente con bridas de cables.
Conectar los enchufes y acoplamientos
al cuadro eléctrico del carro o pasar los cables de conexión a través de rácores
en el cuadro eléctrico.
