Solo con mando desplazable y cadena portacables
El brazo de arrastre del mando desplazable va desmontado para el transporte. Es necesario volverlo a montar.
|

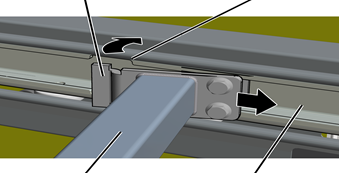

Placa de apriete |
Entalladura |
|
| |
|
Brazo de arrastre |
Tornillo nervado M 8x25 |
Caso necesario, extraer la fijación de
transporte del brazo de arrastre (p. ej. bridas de cables).
Aflojar los tornillos nervados M8x25
hasta que la placa de apriete esté a pocos milímetros de la escotadura del brazo
de arrastre.
Inclinar el brazo de arrastre e
insertar la placa de apriete en la escotadura del carro de arrastre.
|

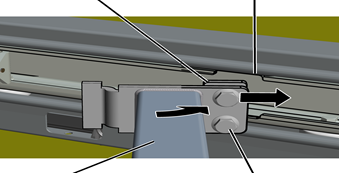

Saliente |
Entalladura |
|
| |
|
Brazo de arrastre |
Carro del mando |
Insertar el brazo de arrastre en el
carro de arrastre hacia la derecha.
Insertar el saliente del brazo de
arrastre en la entalladura.
|
| |
|
|

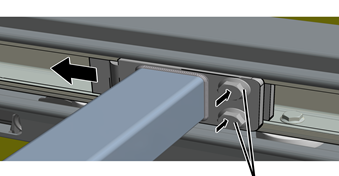

Tornillos nervados M 8x25 |
Desplazar el brazo de arrastre hacia
la derecha.
Apretar los tornillos nervados M8x25
(2x). 36 Nm.
