Montaje del segundo carro

Solo en grúas con dos carros



Instrucciones de montaje del segundo carro:

─     En la documentación de planificación se indica dónde y en qué dirección debe montarse el segundo carro.

─     Los carros van rotulados como "Carro I" y "Carro II" para su clara identificación.

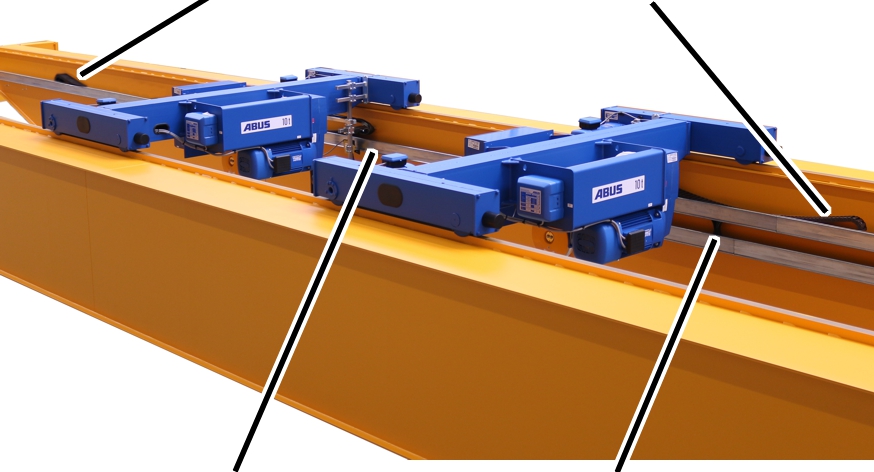

─     El montaje del carro y el montaje de su alimentación eléctrica no se diferencian mucho del primer carro. La siguiente imagen muestra cómo se tiende la alimentación eléctrica del carro.



Cadena portacables para el carro I	Cadena portacables para el carro II
Raíl perfilado para ambas cadenas portacables	Cables de conexión para ambas cadenas portacables

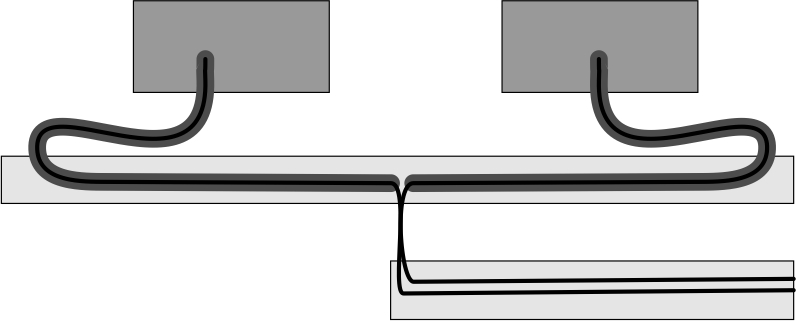

─     Una grúa con dos carros tiene dos raíles perfilados. El superior para ambas cadenas portacables y el inferior como guía de cables.

─     Ambos carros tienen su propia cadena portacables hasta la alimentación eléctrica del carro. Una parte del carro hacia la izquierda y la otra hacia la derecha.

─     Ambas cadenas portacables comienzan en el raíl perfilado superior justo en el centro de la viga principal. Una transcurre por la izquierda del raíl perfilado hacia el carro y la otra por la derecha.

─     Ambas cadenas portacables pasas por el centro de la viga principal hacia las líneas de conexión. Las líneas de conexión discurren por el raíl perfilado inferior hacia la caja de contactores.
