Montaje del carro

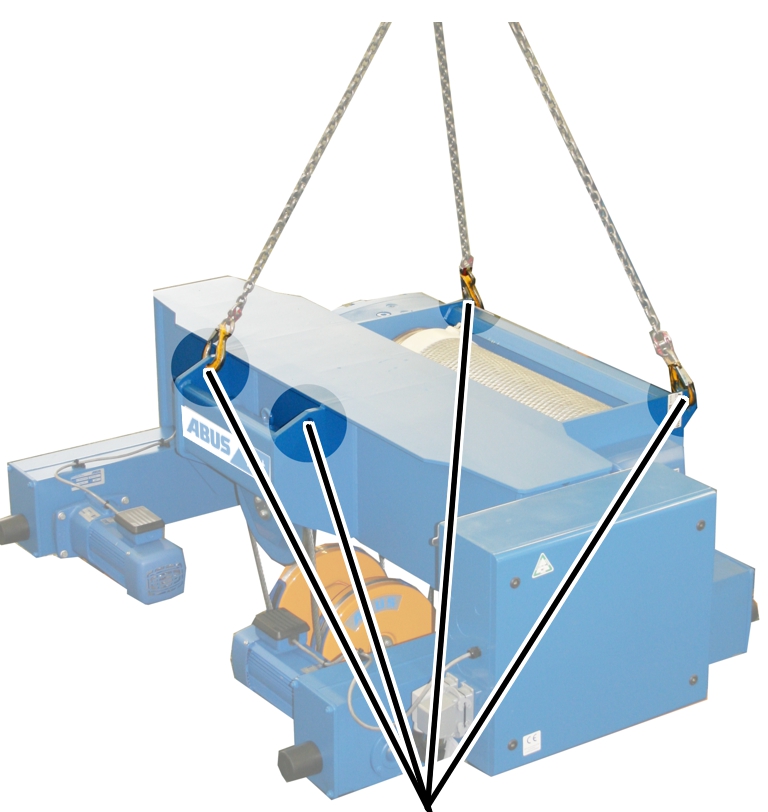

Sujeción del carro

Colocar el carro sobre el puente grúa

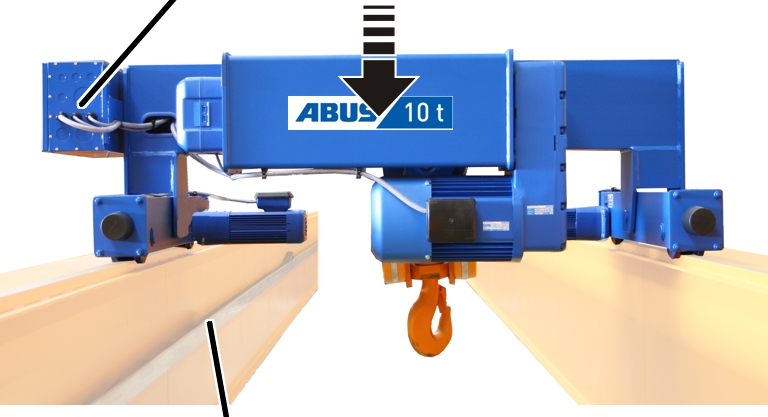

Sólo con carros D, DA, Z, ZA

Este apartado se aplica sólo cuando se coloca un carro del tipo D, DA, Z o ZA sobre un puente grúa.



Cuadro eléctrico del carro
Alimentación de corriente del carro

  Girar el carro como se muestra en la figura.

  Colocar el carro con las roldanas sobre el carril del carro.

  Sólo con rodillos guía: No apoyar el carro con los rodillos guía. Se dañarían.

  Comprobar que todas las roldanas tengan contacto con el carril del carro.

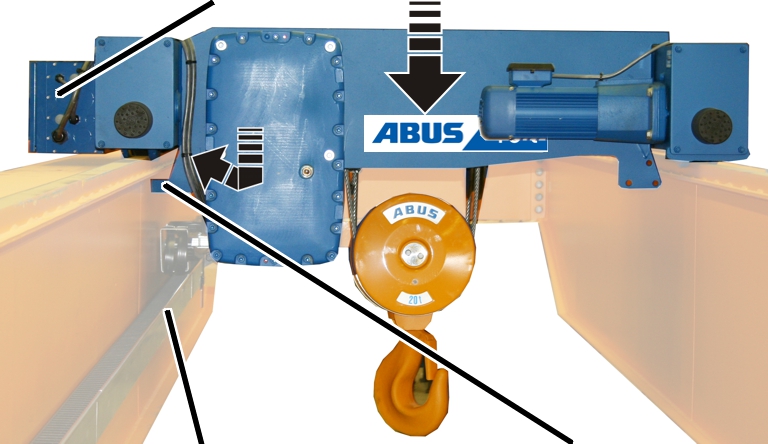

Sólo con carro DQA

Este apartado se aplica sólo cuando se coloca un carro del tipo DQA sobre un puente grúa.



Cuadro eléctrico del carro
Alimentación de corriente del carro		Seguro anti-descarrilamiento

  Girar el carro de forma que el cuadro eléctrico del carro esté orientado a la alimentación de corriente del carro (cadena portacables o línea de arrastre).

  Inclinar un poco el carro y colocarlo debajo de la cabeza superior de la viga principal con el tope antielevación.

  Colocar el carro con las roldanas sobre el carril del carro.

  Sólo con rodillos guía: No apoyar el carro con los rodillos guía. Se dañarían.

  Comprobar que todas las roldanas tengan contacto con el carril del carro.



Montaje del tope antielevación

Sólo en grúas ZLK con carro D, DA, Z, ZA

Este apartado se aplica sólo cuando se coloca un carro del tipo D, DA, Z o ZA sobre un puente grúa ZLK.

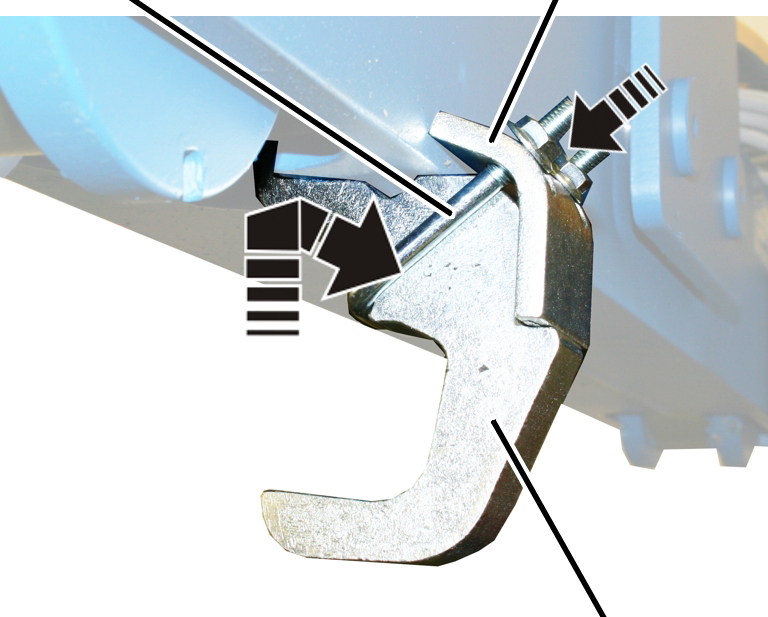

Arco roscado	Estribo de apriete
	Seguro anti-descarrilamiento

  Insertar el estribo de apriete y el arco roscado en el seguro anti-descarrilamiento.

  Colocar el seguro anti-descarrilamiento en la roldana no accionada, a través del orificio desde abajo.

  Atornillar el estribo de apriete con tuercas nervadas M8 (2x).  25 Nm.



Sólo en grúas ZLK con carro DQA

Este apartado se aplica sólo cuando se coloca un carro del tipo DQA sobre un puente grúa ZLK.

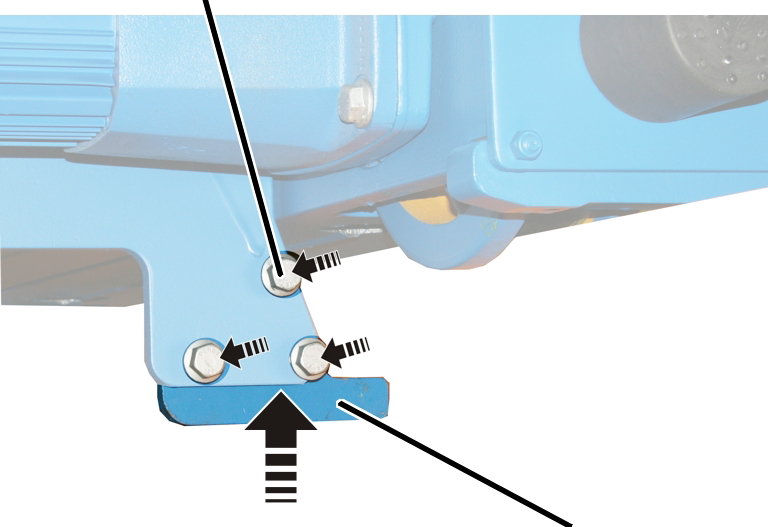

Tornillo nervado
	Seguro anti-descarrilamiento

  Sujetar el seguro anti-descarrilamiento al bastidor del carro.

  Atornillar el seguro anti-descarrilamiento con tornillos nervados (3x).

Tornillo nervado	Par de apriete
M12x30	115 Nm
M16x35	210 Nm





Sólo con ZLV

Este apartado se aplica sólo cuando se monta un carro (de cualquier tipo) sobre un puente grúa ZLV.

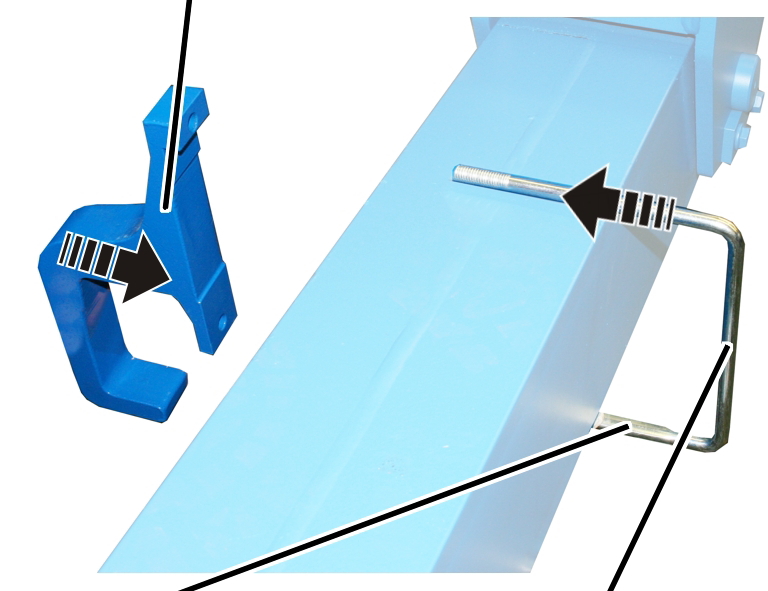

Seguro anti-descarrilamiento
Lado plano	Arco roscado

  Girar el arco roscado con el lado plano hacia abajo.

  Insertar el arco roscado junto a la roldana no accionada sobre el testero.

  Insertar el seguro anti-descarrilamiento en el arco roscado.

  Atornillar el seguro anti-descarrilamiento con tornillos nervados (2x).

Arco roscado	Par de apriete
M8	25 Nm
M10	50 Nm
M12	75 Nm
