Si dispone de la documentación de
planificación: en ella (dibujo "Posición de montaje del ACP") encontrará la
posición del arrastre de corriente principal.
Dependiendo del diseño de la grúa y de las circunstancias en la nave, la alimentación principal de corriente se monta de formas distintas.
Si dispone de la documentación de
planificación: en ella (dibujo "Posición de montaje del ACP") encontrará la
posición del arrastre de corriente principal.
Si no se dispone del dibujo: Montar el arrastre de corriente principal lo más cerca posible del panel eléctrico. Observar en ello las distancias de seguridad necesarias de la grúa y del carro.
Composición del arrastre de corriente principal:
Con un soporte: si el tubo cuadrado vertical mide 100 cm o 130 cm de largo, se utilizarán dos tubos cuadrados verticales.
Con dos soportes: si el tubo cuadrado vertical mide 80 cm de largo, se utiliza un tubo cuadrado vertical en cada soporte.
─ Con dos soportes: si el tubo cuadrado vertical mide 100 cm o 130 cm de largo, se utilizarán dos tubos cuadrados verticales en cada soporte.
Con tubos cuadrados verticales de 130 cm, los tubos cuadrados verticales de ambos soportes se unirán entre sí con un tubo cuadrado transversal.
Según la variante de montaje antes seleccionada, se montan ahora solo uno o dos soportes a izquierda y derecha del testero.
Caso necesario:
|

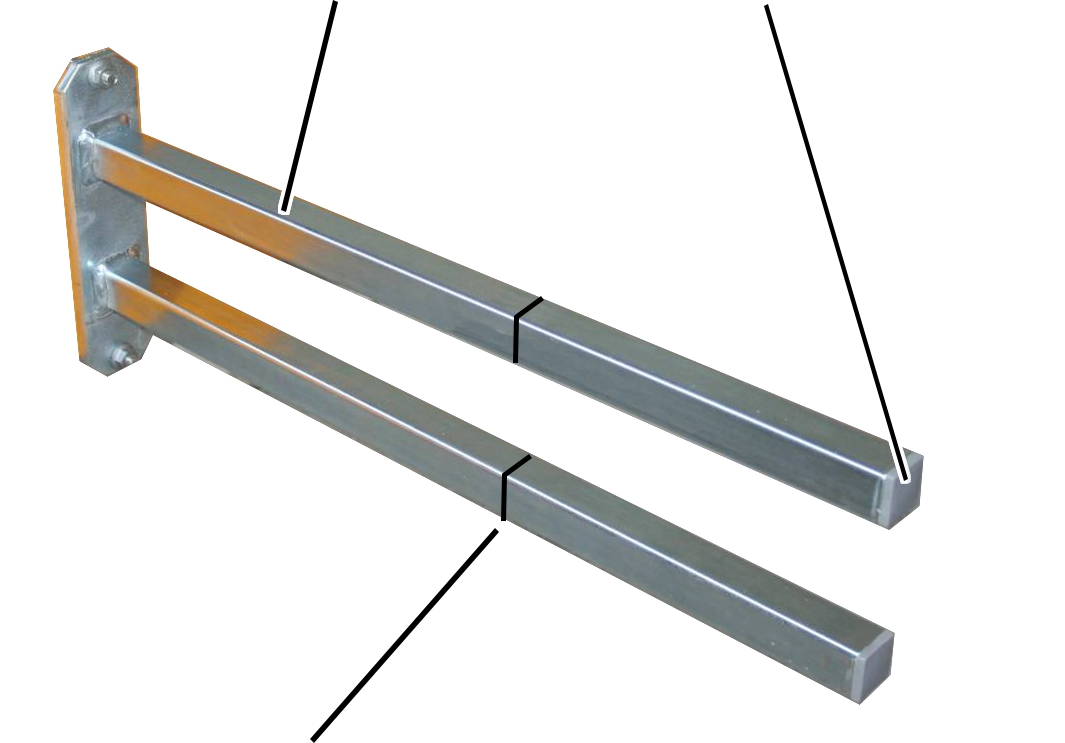

Soporte |
Tapón laminado |
|
| |
|
Acortar el soporte a la longitud necesaria |
|
Extraer los tapones laminados (2x) del
soporte.
Acortar el soporte.
La longitud necesaria resulta de las circunstancias en la nave y de las distancias de seguridad indicadas en el dibujo de la grúa.
Volver a insertar los tapones
laminados (2x) en los extremos del soporte.
|
| ||
|
| ||
|

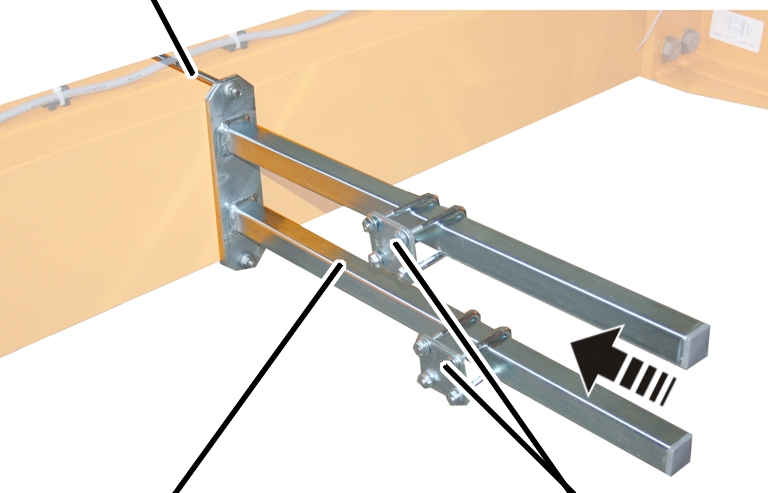

Soporte |
Abrazadera de tubo | |
Fijar el soporte en el testero en el que se
encuentra el cuadro eléctrico de la grúa.
Atornillar el soporte con arco roscado.
|
Arco roscado |
Par de apriete |
|
M8 |
25 Nm |
|
M10 |
50 Nm |
|
M12 |
75 Nm |
Insertar y asegurar las abrazaderas de
tubo (2x).
Caso necesario:
Extraer los tapones laminados del tubo
cuadrado.
Recortar el tubo cuadrado.
Volver a insertar los tapones
laminados en el tubo cuadrado.
|

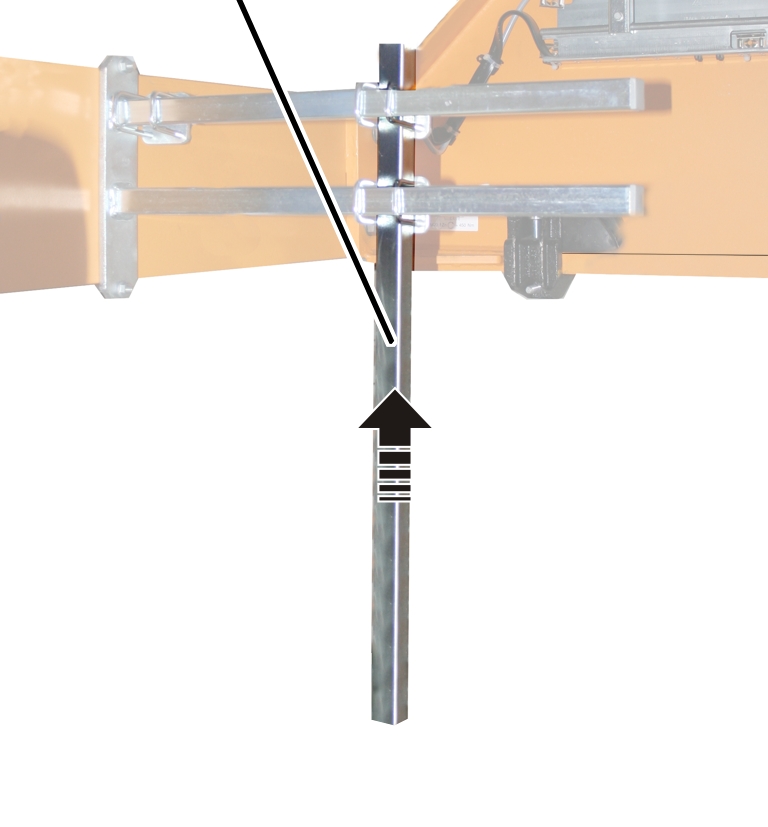

Tubo cuadrado vertical |
|
|
| |
Colocar el tubo cuadrado vertical en la posición
necesaria en el soporte.
La longitud necesaria resulta de las circunstancias en la nave y de las distancias de seguridad indicadas en el dibujo de la grúa.
Atornillar el tubo cuadrado vertical
con abrazaderas de tubo (2x) al soporte. 15 Nm.

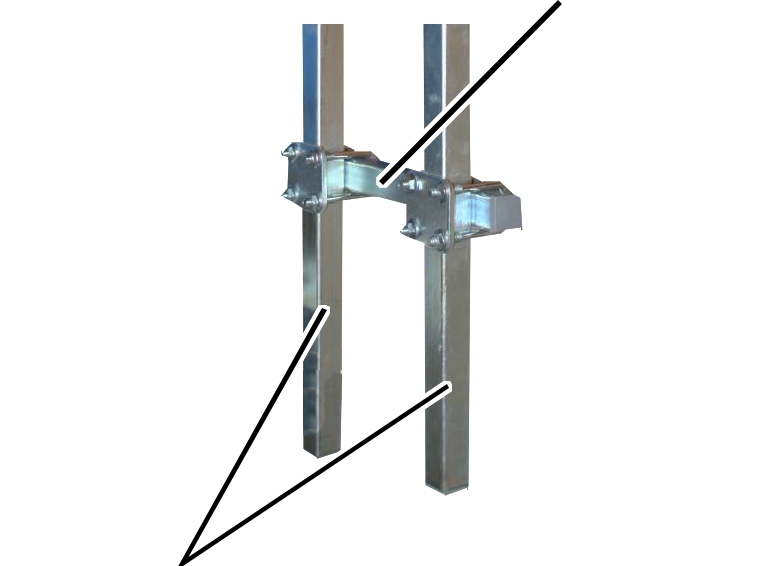

Con más de un tubo cuadrado vertical:
|
|
Tubo cuadrado horizontal |
|
| |
|
Tubos cuadrados verticales |
|
Fijar el tubo cuadrado transversal a los tubos
cuadrados verticales con dos abrazaderas de tubo.
El tubo cuadrado vertical puede ser un único tubo cuadrado o pertenecer a la toma de corriente de la alimentación principal de corriente.
Apretar las abrazaderas (2x).
15 Nm.
En el arrastre de corriente principal preparado se montan ahora los componentes necesarios:
─ Toma de corriente de la alimentación principal de corriente.
─ Interruptor de cruceta. Ver Montar el interruptor de cruceta.
─ Bocina
─ Luz de aviso roja
