Observar las disposiciones sobre seguridad laboralSi la roldana está dañada o desgastada, debe sustituirse por otra nueva.
Las figuras muestran el desmontaje de una roldana del tamaño 130. El desmontaje de roldanas mayores no se diferencia mucho.
Observar las disposiciones sobre seguridad laboral
Subir el testero sobre tacos cerca de la roldana.
Este paso se aplica solo a testeros del tamaño 130 al 420.
|

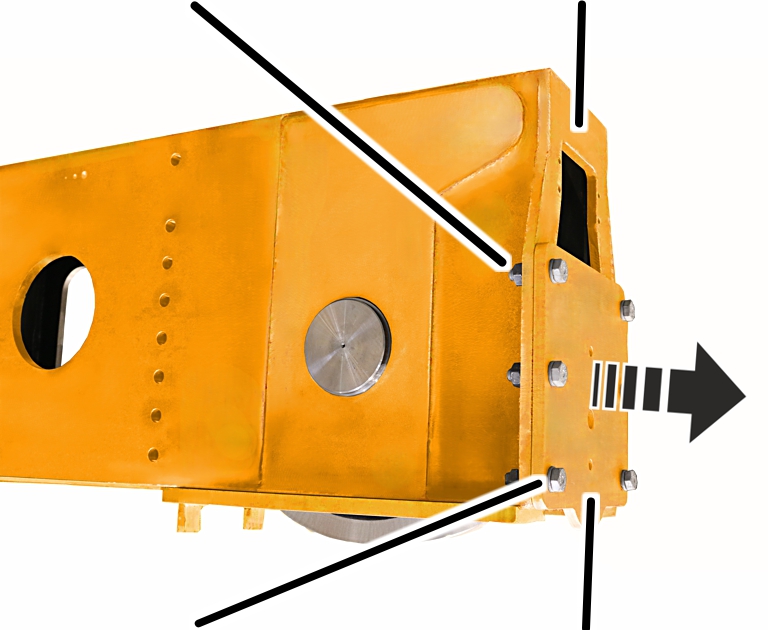

Placa de tope |
|
|
| |
|
Arandela de plástico |
Tuerca autoblocante |
Desenroscar las tuercas autoblocantes (4x).
Extraer las arandelas de plástico (4x).
Extraer la placa de tope.
Este paso se aplica sólo cuando el testero tamaño 500 lleva rodillos guía.
|
|

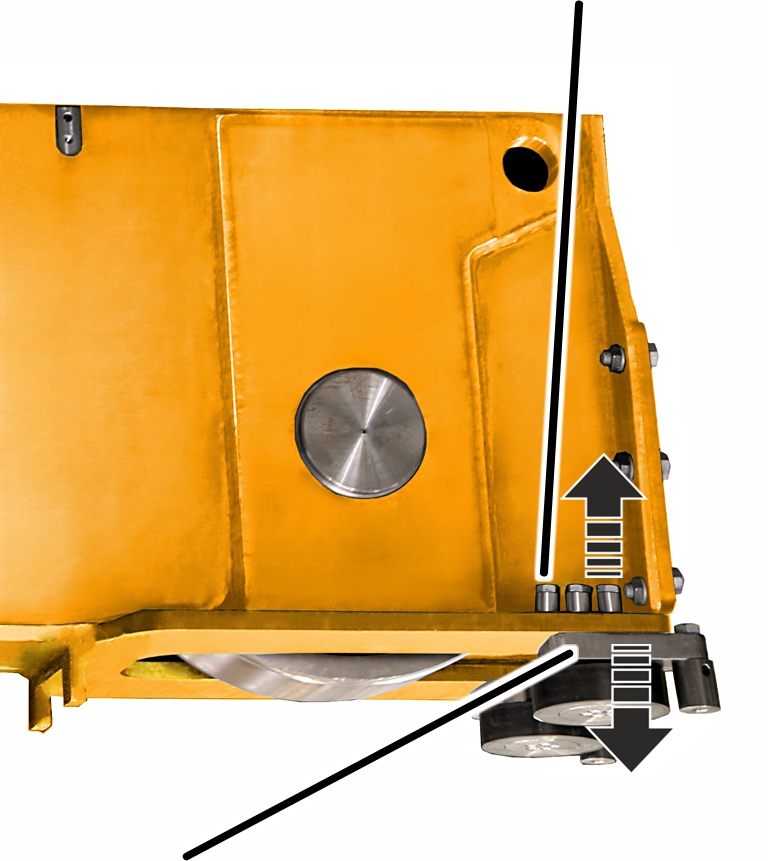

Tornillo de alta resistencia M20x70 con arandela 38/21x30 |
|
| |
|
Soporte |
|
Soltar por albos lados el tornillo de alta resistencia M20x70 (3x) y
extraer el soporte (1x).
Este paso se aplica solo a testeros del tamaño 500.
|
Tuerca de alta resistencia M16 |
Placa atornillada |
|
| |
|
Tornillo de alta resistencia M16x60 con arandela 16 |
Placa de tope |
Soltar el tornillo de alta resistencia M16x60 y extraer la placa de
tope de la placa de fijación.
|
| |
|

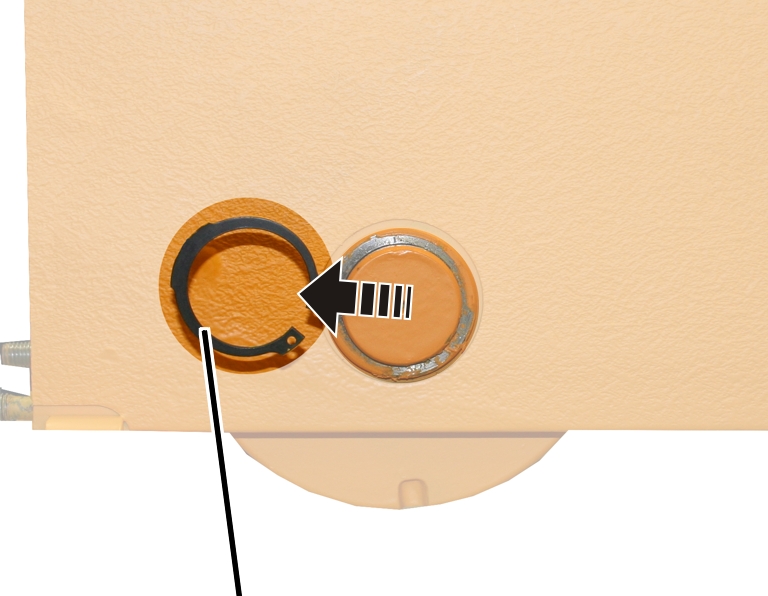

Arandela de seguridad |
|
Extraer la arandela de seguridad
Este paso se aplica sólo cuando el testero del tamaño 130 a 420 tiene rodillos guía o una protección antidescarrillamiento.
|

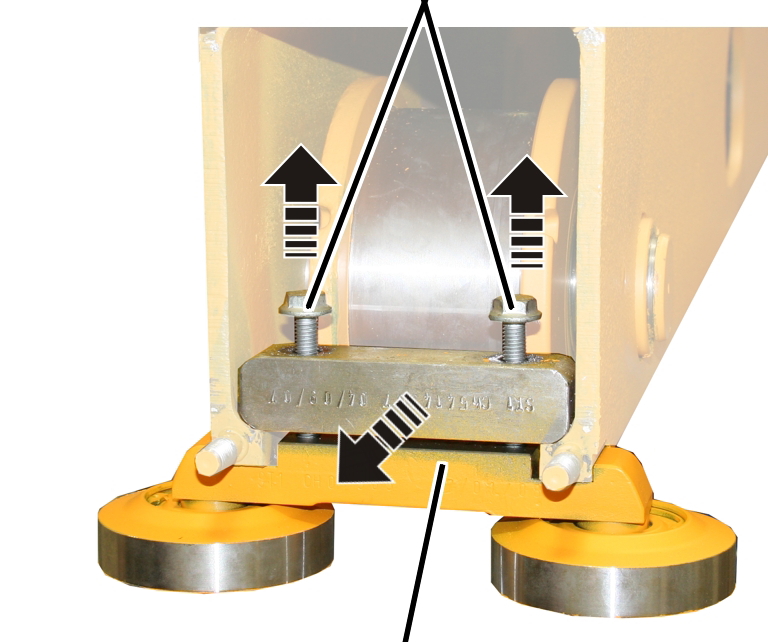

Tornillos |
|
|
|
Soporte con rodillos guía o protección antidescarrillamiento |
Afloje los tornillos (2x).
Extraer el soporte con los rodillos guía o protección
antidescarrillamiento.
|

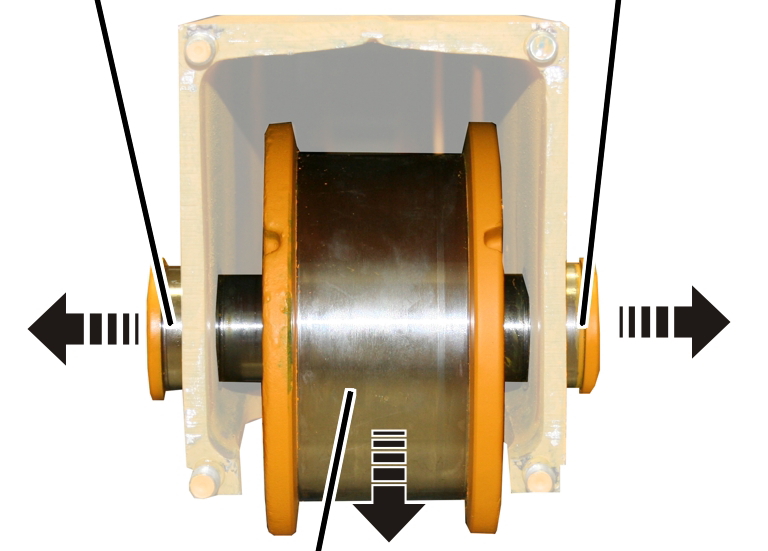

Casquillo distanciador |
Perno |
|
| |
|
Roldana | |
Extraer perno, casquillo distanciador y
roldana.
