Desmontar la roldana motriz

Si la roldana está dañada o desgastada, debe sustituirse por otra nueva.



Las figuras muestran el desmontaje de una roldana del tamaño 130. El desmontaje de roldanas mayores no se diferencia mucho.



Preparar la grúa

*   Observar las disposiciones sobre seguridad laboral

*   Subir el testero sobre tacos cerca de la roldana.





Desmontar el accionamiento de traslación de la grúa

Acoplamiento

Carcasa del conector

Cable de conexión



*   Abrir la carcasa del conector en el mecanismo de traslación.

*   Extraer el cable de conexión del acoplamiento.





*   Determinar el peso del mecanismo de traslación. Véase manual de producto ABUS del mecanismo de traslación.

*   Asegurar el mecanismo de traslación de forma que el peso se soporte sin peligro y el árbol secundario no se vea cargado (por ejemplo, colgándolo de una eslinga de carga).

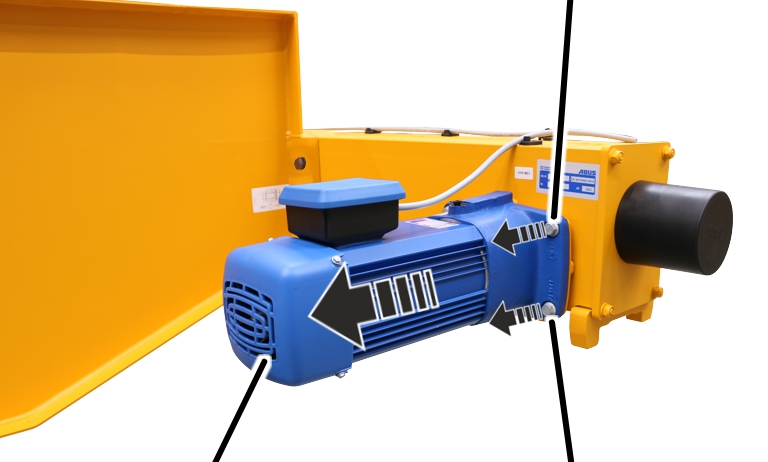

Tornillos nervados

Accionamiento de traslación

Tornillos nervados

*   Extraer los tornillos nervados (4x).

*   Extraiga el accionamiento de traslación de la grúa.





Acceder a la roldana



Sólo con tamaños 130 a 420

Este paso se aplica solo a testeros del tamaño 130 al 420.

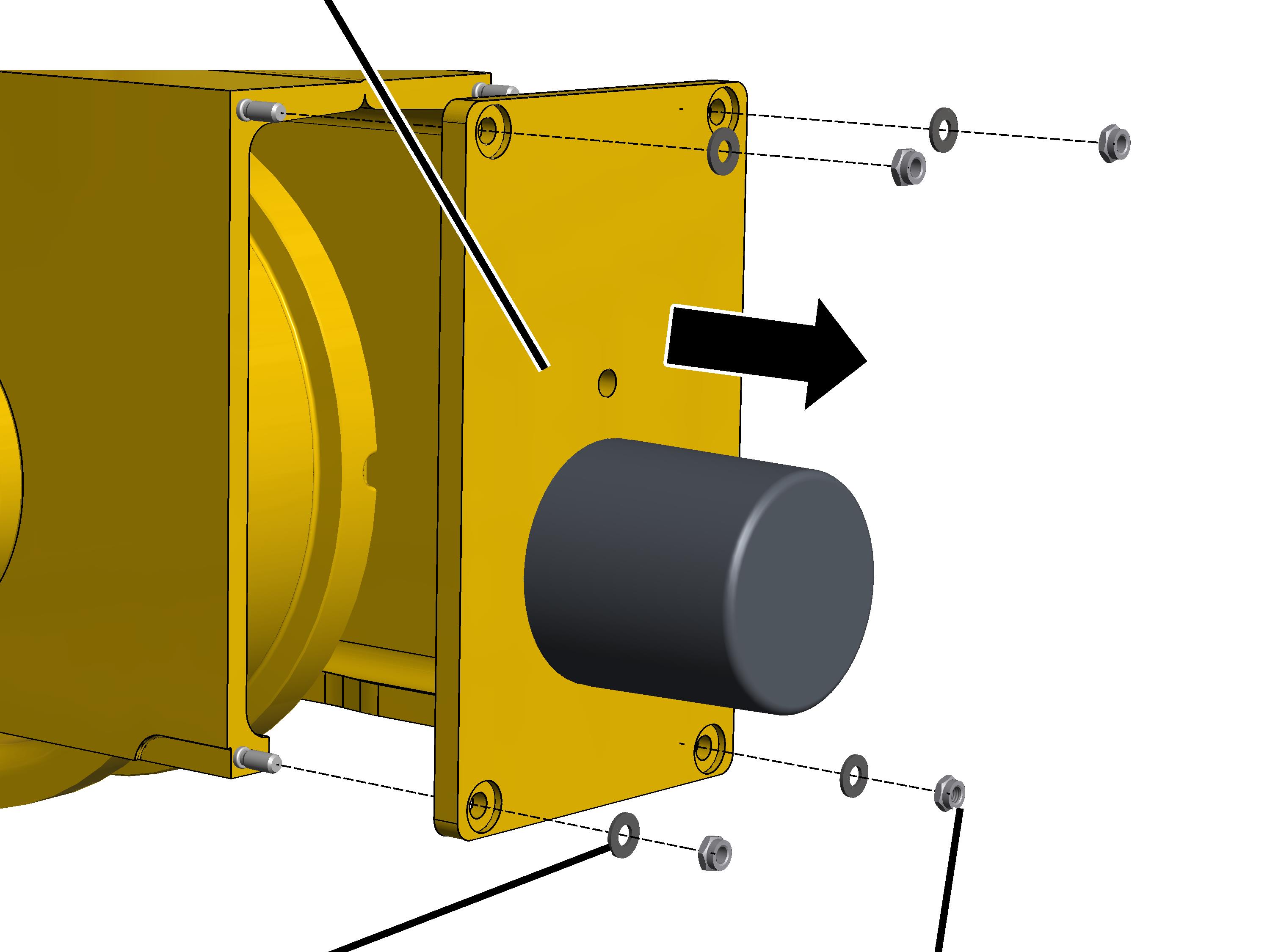

Placa de tope



Arandela de plástico

Tuerca autoblocante

*   Desenroscar las tuercas autoblocantes (4x).

*   Extraer las arandelas de plástico (4x).

*   Extraer la placa de tope.





Sólo con rodillos guía, con protección antidescarrilamiento o con testeros tamaño 280, 350 y 420

Este paso se aplica sólo cuando el testero tiene rodillos guía o una protección antidescarrillamiento. Este paso se aplica también con testeros del tamaño 280, 350 y 420.

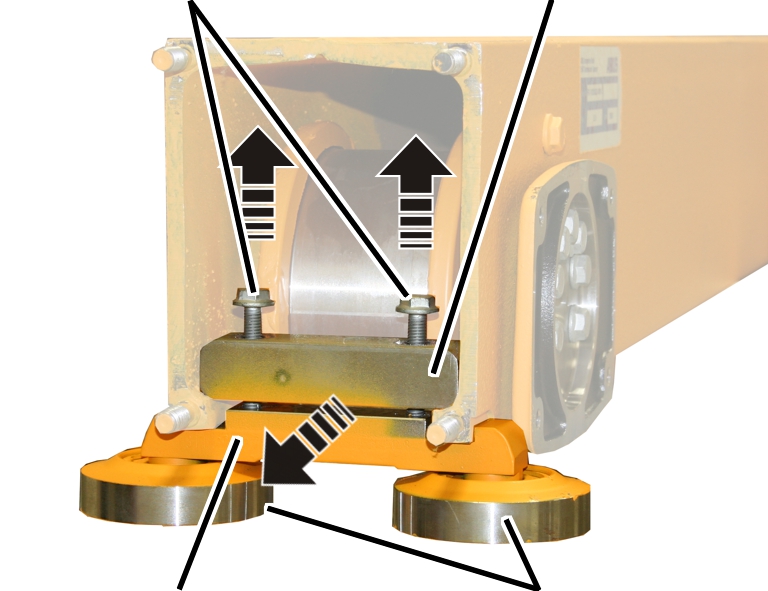

Tornillos

Tensor

Soporte con rodillos guía, pieza de apriete o protección antidescarrillamiento

Rodillos guía

*   Afloje los tornillos (2x).

*   Extraer el soporte con los rodillos guía, la protección antidescarrillamiento o la pieza de apriete.



Sólo con rodillos guía con testeros tamaño 500

Este paso se aplica sólo cuando el testero tamaño 500 lleva rodillos guía.

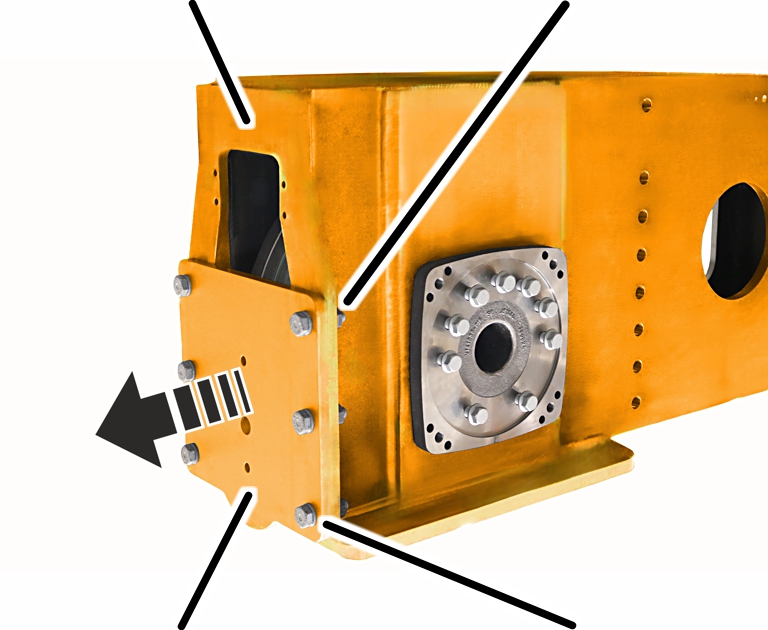

Soporte

Tornillo de alta resistencia M20x70 con arandela 38/21x30

*   Soltar por albos lados el tornillo de alta resistencia M20x70 (3x) y extraer el soporte (1x).





Sólo con el tamaño 500

Este paso se aplica solo a testeros del tamaño 500.

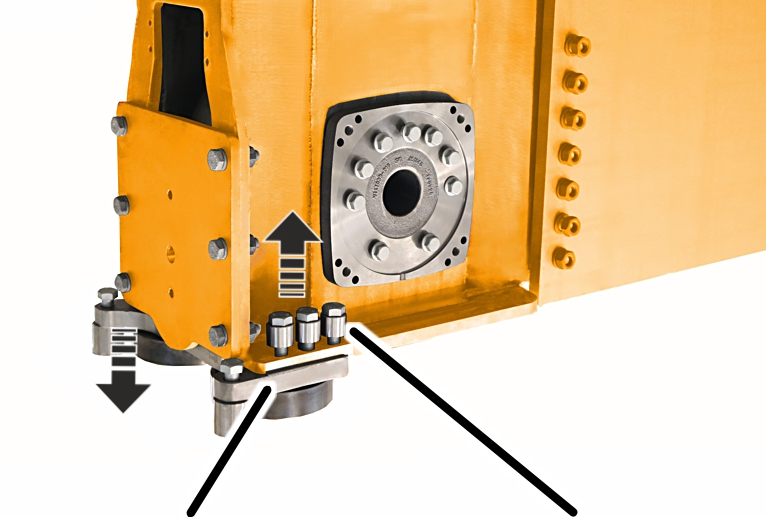

Placa atornillada

Tuerca de alta resistencia M16

Placa de tope

Tornillo de alta resistencia M16x60 con arandela 16

*   Soltar el tornillo de alta resistencia M16x60 y extraer la placa de tope de la placa de fijación.





Desmontar la roldana

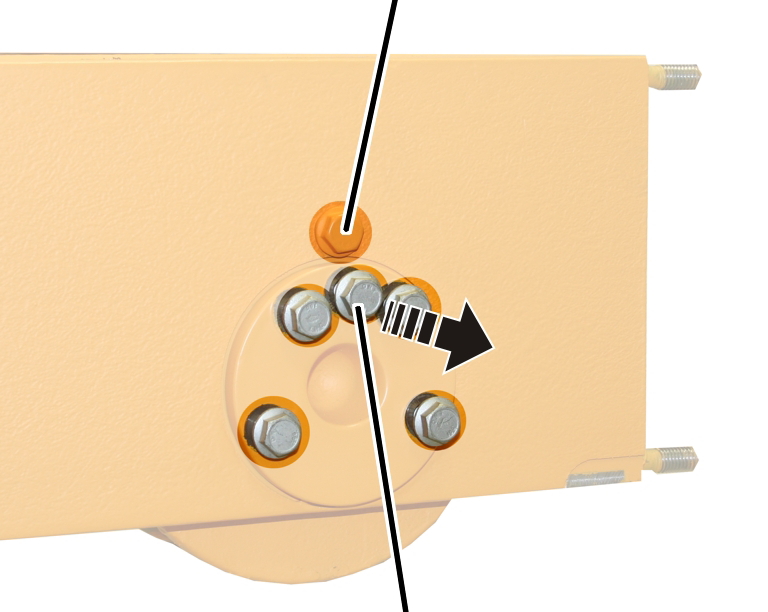

Tornillo de soporte



Tornillos nervados

*   Extraer todos los tornillos nervados en la brida del cojinete. No sacar el tornillo de soporte (haya uno o más).

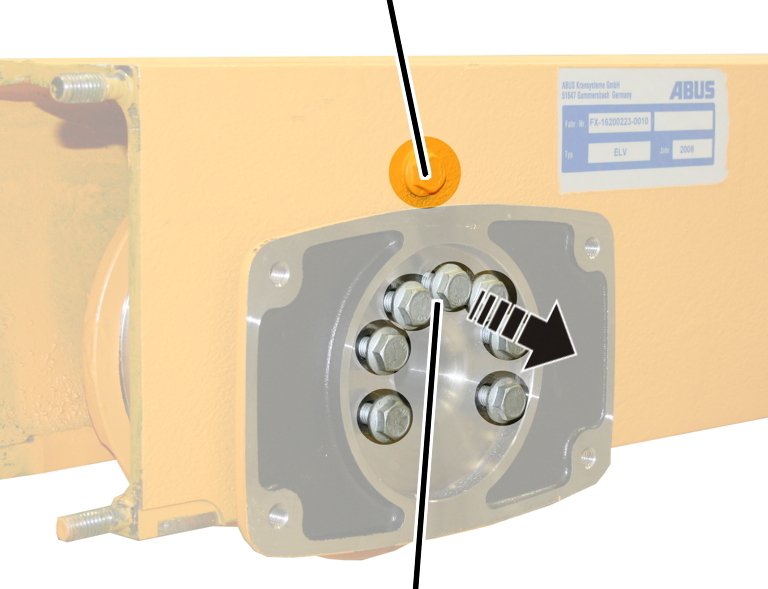

Tornillo de soporte

Tornillos nervados

*   Extraer todos los tornillos nervados en el perno del cojinete. No sacar el tornillo de soporte (haya uno o más).

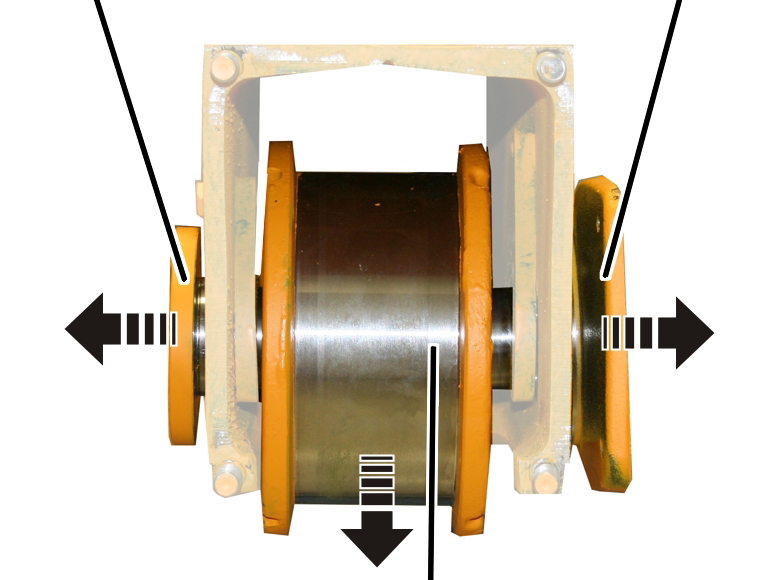

Perno de cojinete

Brida del cojinete

Roldana

*   Extraer perno de cojinete, brida del cojinete y roldana.



Consejo:

Sólo en tamaño 420 con accionamiento de traslación de la grúa 420 V: sobre la brida de cojinete hay adicionalmente un adaptador. Puede dejarse sobre la brida del cojinete cuando se desmonta la roldana si no se deja sacar fácilmente.



Consejo:

Para poder sacar la brida del cojinete fácilmente del testero, insertar dos o cuatro tornillos en las esquinas de la brida del cojinete y empujar así la brida fuera del testero.





Sólo con el tamaño 500

Este paso se aplica solo a testeros del tamaño 500.



Consejo:

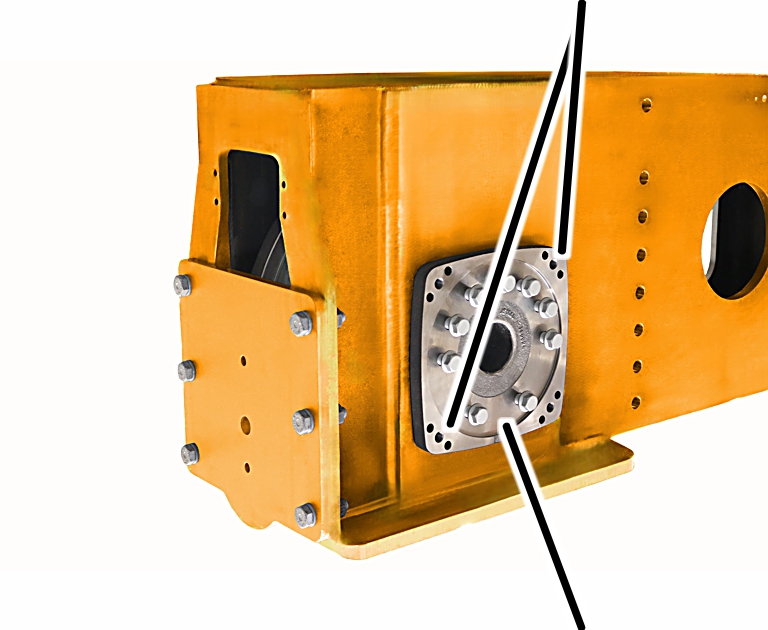

Orificios roscados



Perno de cojinete

Para poder desmontar con facilidad los pernos de cojinete, insertar dos tornillos por lados opuestos en orificios roscados libres del perno de cojinete. Con ellos puede extraerse del testero el perno de cojinete con más facilidad.
