Carcasa del conector
Cable de conexión
Accionamiento de traslación
|
Carcasa del conector |
Cable de conexión |
|
| |
|
Accionamiento de traslación |
|

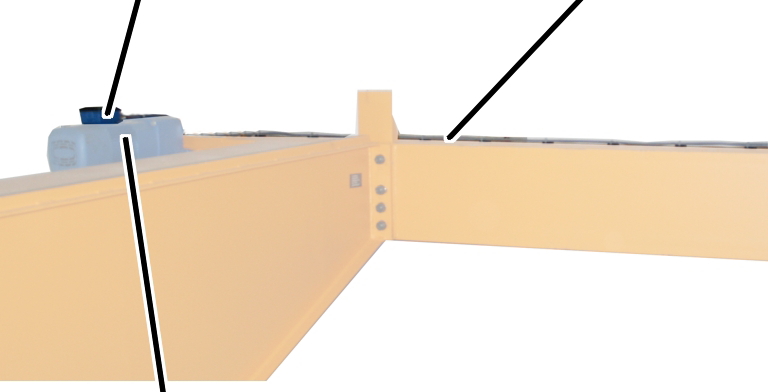

Tendido del cable de conexión al mecanismo de
traslación.
Conectar el cable de conexión en la
carcasa del conector.
|
Regleta de machos del mecanismo de traslación |
Regleta de machos del mecanismo de traslación |
|
| |
|
Cable de conexión del mecanismo de traslación |
Freno del rectificador |

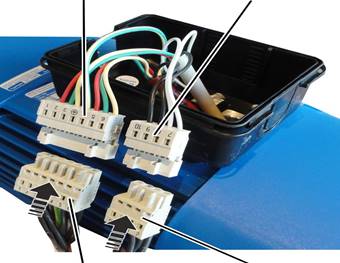

Insertar el rectificador para el freno
en la regleta de machos del mecanismo de traslación.
Coloque las conexiones por enchufe y
la línea de conexión en la carcasa del conector.
|
Regleta de machos del mecanismo de traslación | |
|
| |
|
Regleta de hembrillas para el mecanismo de traslación |
Regleta de hembrillas para el freno |
Insertar la regleta de hembrillas para
el freno en la regleta de machos del mecanismo de traslación.
|
Conexión por enchufe |
Pasacables |
|
| |
|
Pinza del apantallado |
Cable de conexión |

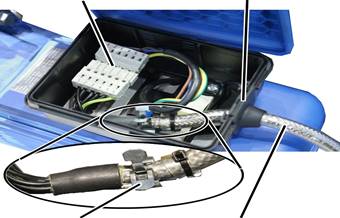

Fijar el cable de conexión con bridas
a la pinza del apantallado.
Coloque las conexiones por enchufe y la
línea de conexión en la carcasa del conector.
Cerrar la tapa de carcasa.
