Sólo con rodillos guía de
cuatro rodillos
Este paso de trabajo se aplica solo cuando los conjuntos de
rodillos guía consten de cuatro rodillos por cada lado del testero.
Los rodillos guía deben estar bloqueados para poder comprobar
el desgaste.
Fijar el
soporte
|
Soporte
giratorio para rodillos guía |
Soporte
en el testero |
|
|
|
|
Espacio
entre soporte giratorio y soporte en el testero |

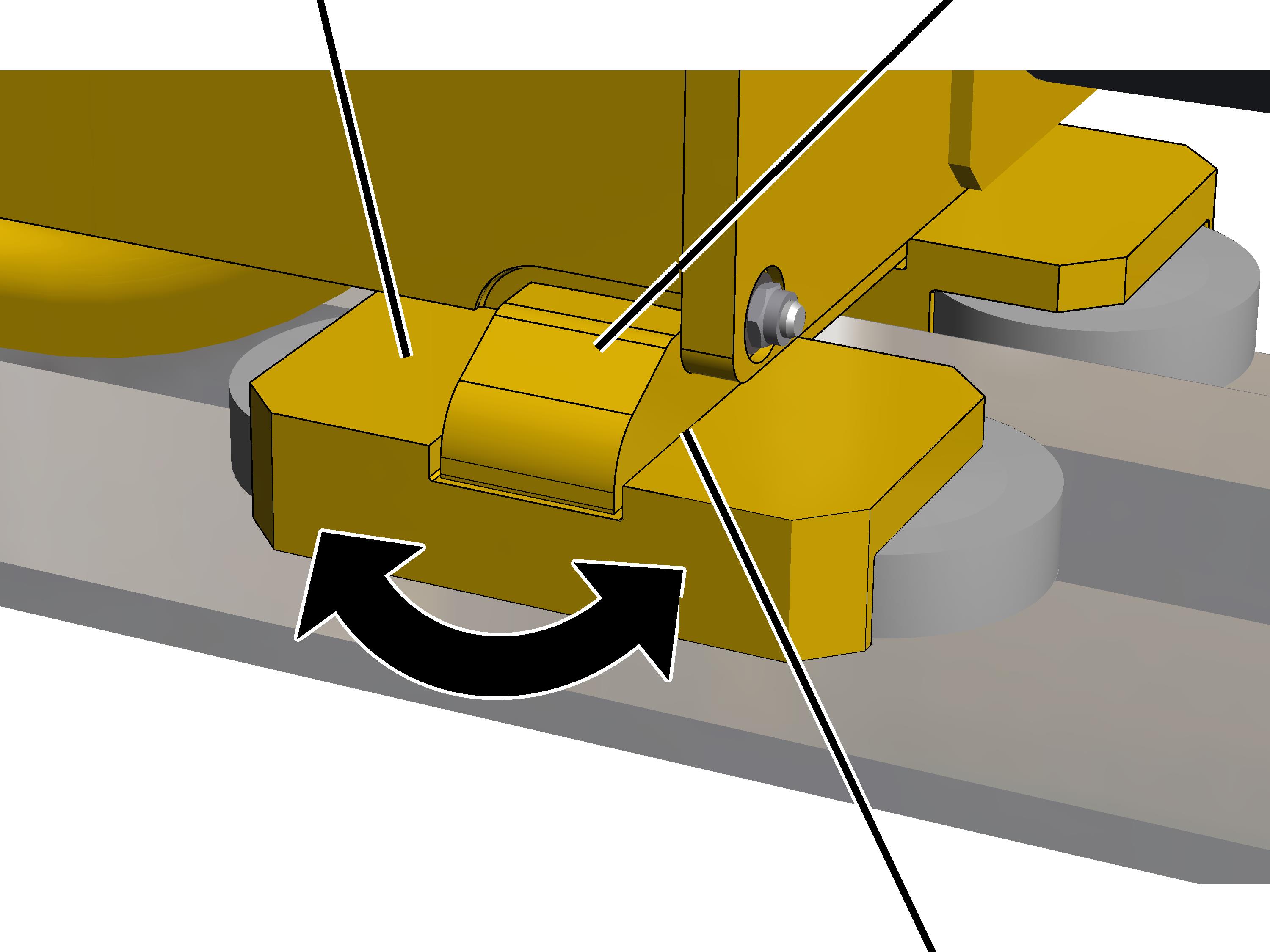

Girar el soporte giratorio hasta que
quede exactamente paralelo a la viga carril de la grúa.
Insertar una cuña en el intersticio
entre soporte en el testero y soporte giratorio para bloquear el conjunto de
rodillos guía.
● El soporte
giratorio ya no puede cambiar de posición.
Ahora se mide la distancia entre los
pares de rodillos guía delantero y trasero y el carril de la grúa, como se
indica en el apartado siguiente
Sólo con rodillos guía
El desgaste de los rodillos
guía se comprueba mediante la distancia entre rodillos guía y viga carril de la
grúa.
Comprobar
desgaste
|
Rodillo guía |
|
|
|
|
Viga carril de la grúa |

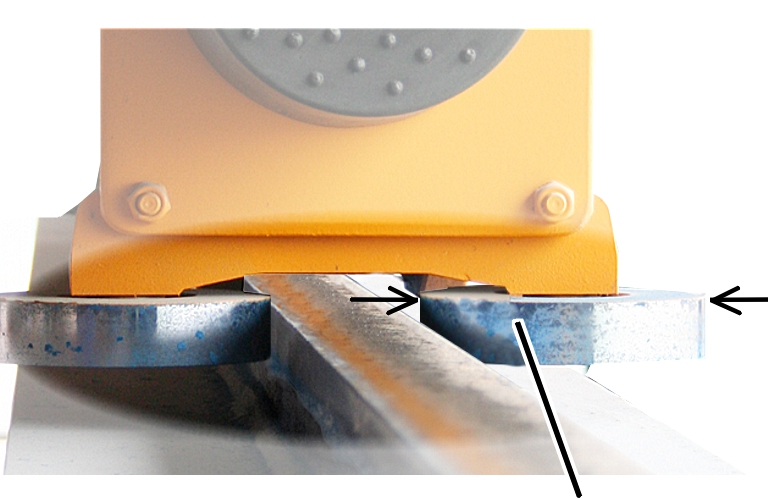

Medir
la distancia a ambos lados entre rodillo guía y viga carril de la grúa.
La distancia (entre rodillo guía y
viga carril) no puede ser en ambos lados juntos mayor al valor indicado en la
tabla.
Si la distancia es mayor, deberán sustituirse los rodillos guía.
|
Tamaño (diámetro de
roldana) |
Distancia máxima
(sumada) a ambos lados hasta la viga carril. |
Distancia (sumada) a
ambos lados con nuevos rodillos guía |
|
130 |
11 mm |
5 mm |
|
160 |
11 mm |
5 mm |
|
200 |
11 mm |
5 mm |
|
280 |
11 mm |
5 mm |
|
350 |
14 mm |
5 mm |
|
420 |
14 mm |
5 mm |
Determinar el
diámetro de rodillos guía nuevos
Si la distancia entre rodillo guía y viga carril de la grúa
es demasiado grande (véase apartado anterior) hay que sustituir los rodillos
guía.
Pero durante el servicio se desgastan tanto los rodillos guía
como la viga carril de la grúa. Pero ya que sólo se pueden sustituir los
rodillos guía, puede ser necesario utilizar rodillos de un tamaño mayor al de
antes para compensar el desgaste de la viga carril de la grúa.
|
|
|
|
Rodillo
guía |

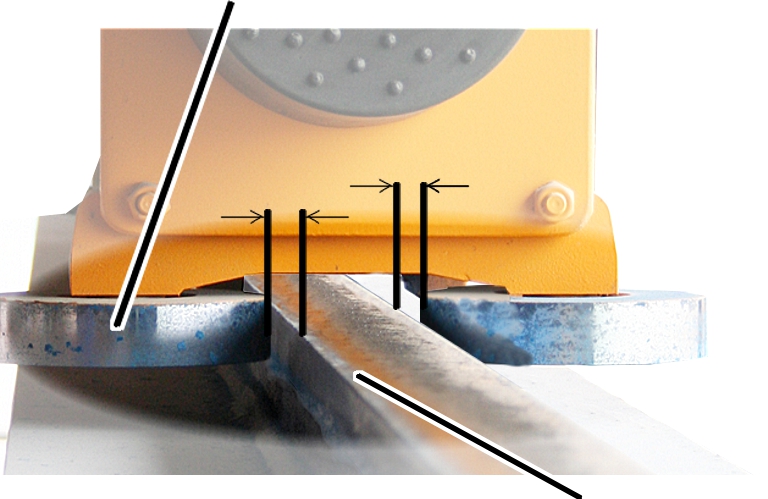

Si es
posible: medir el diámetro del rodillo guía por encima de la viga carril de la
grúa.
Normalmente esta zona del rodillo no tiene contacto con la viga
carril y puede utilizarse para conocer el diámetro original.
Determinar el diámetro de los nuevos
rodillos guía:
─ la
distancia entre los rodillos guía y la viga carril deberá ser lo más cercada
posible a los 5 mm (véase tabla anterior). Esto es válido para toda la longitud
de la vía de la grúa.
─ La
distancia entre rodillos guía y viga carril de la grúa no será inferior a 5 mm.
Esto es válido para toda la longitud de la vía de la grúa.
