Cambio de fusibles



Cambiar el fusible principal F1

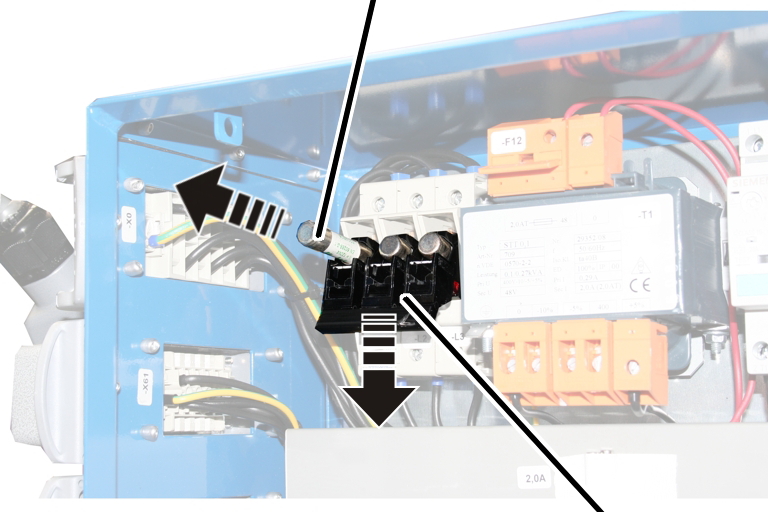

Si el fusible está insertado en un seccionador de potencia:



Cartucho fusible



Seccionador de potencia

*  Abrir el seccionador de potencia.

*  Cambiar el cartucho fusible.

*  Volver a cerrar el seccionador de potencia.

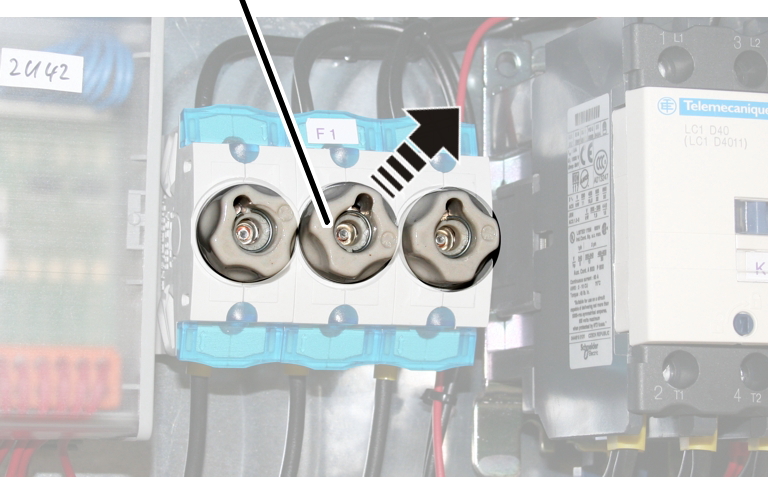

Si los fusibles están enroscados individualmente:

Tapa portafusible



*  Extraer la tapa portafusible.

*  Cambiar el cartucho fusible.

*  Enroscar la tapa portafusible.

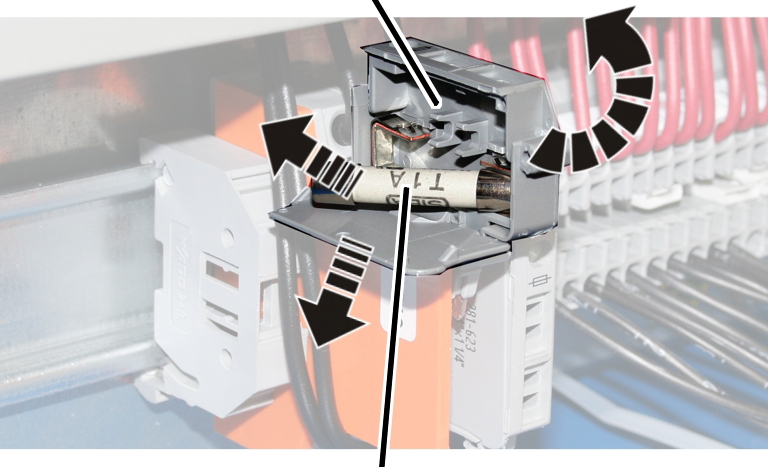

Cambiar el fusible del circuito de corriente de mando entrada F10 y F11



Portafusibles

Cartucho fusible

*  Levantar el portafusibles.

*  Abrir el portafusibles.

*  Cambiar el cartucho fusible.

*  Cerrar el portafusibles.

*  Recolocar el portafusibles.

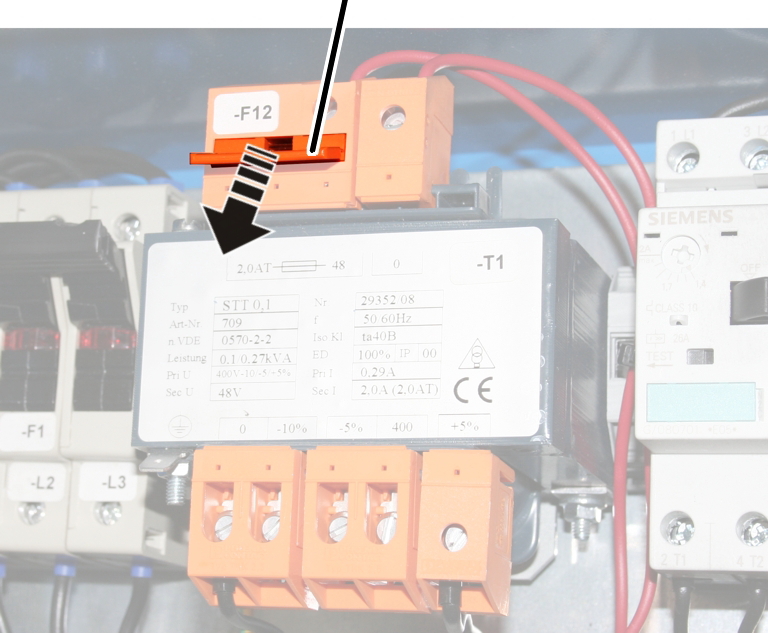

Cambiar el fusible del circuito de corriente de mando salida F12

Portafusibles

*  Sacar el portafusible de su soporte en el transformador.

*  Cambiar el cartucho fusible.

*  Volver a insertar el portafusibles.
