Nicht-angetriebenes Laufrad montieren

Ist das Laufrad beschädigt oder abgenutzt, muss es durch ein neues Laufrad ersetzt werden.



Die Bilder zeigen die Montage eines Laufrades der Baugröße 130. Die Montage von größeren Laufrädern unterscheidet sich nicht wesentlich davon.



Laufrad einbauen

Distanzbuchse

Bolzen

Laufrad

*   Laufrad in den Fahrwerksträger halten. Welche Seite nach innen und welche nach außen zeigt, ist egal.

*   Bolzen und Distanzbuchse einschieben. Falls nötig, mit Hammer leicht gegen Bolzen und Distanzbuchse schlagen.

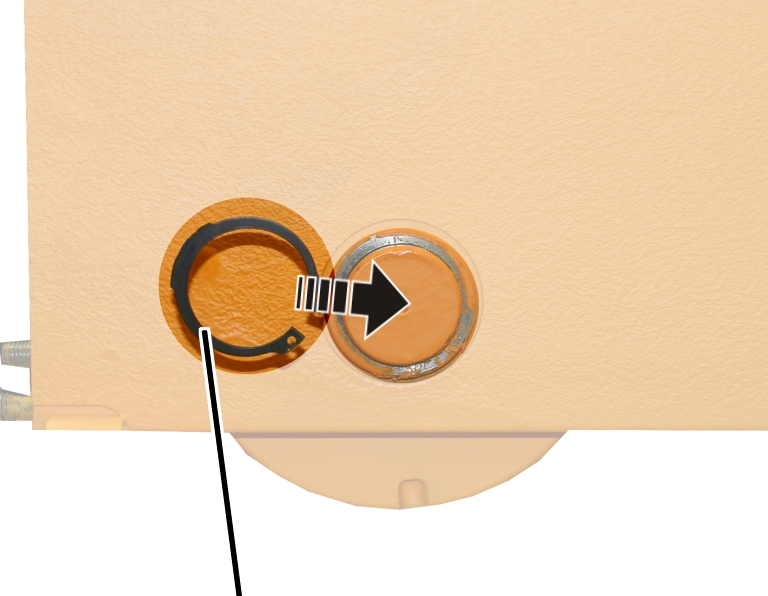

Sicherungsring



*   Sicherungsring anbringen und ordentlich einrasten.

*   Laufrad drehen. Es muss leichtgängig sein.





Nur bei Führungsrollen bei Fahrwerksträger baugröße 130 bis 420

Dieser Arbeitsschritt gilt nur bei Fahrwerksträgern der Baugröße 130 bis 420.



Dieser Arbeitsschritt gilt nur, wenn der Fahrwerksträger Führungsrollen hat.





Schrauben



Führungsrollen

*   Führungsrollen einschieben.

*   Schrauben (2x) festschrauben.

Ø Laufrad

Typ

Art

Anzieh-Drehmoment

130

M8x45

Rippschraube

42 Nm

160

M10x50

Rippschraube

85 Nm

200

M10x50

Rippschraube

85 Nm

280

M12x60

Sechskantschraube

130 Nm

350

M20x75
oder
M20x70

Sechskantschraube

300 Nm

420

M20x75
oder
M20x70

Sechskantschraube

300 Nm











Nur bei Entgleisungsschutz bei Fahrwerksträger baugröße 130 bis 420

Dieser Arbeitsschritt gilt nur, wenn der Fahrwerksträger der Baugröße 130 bis 420 einen Entgleisungsschutz hat.



Kleine Seite

Große Seite

Innenseite

*   Entgleisungsschutz so drehen, dass die große Seite nach innen (zum Kranfahrantrieb) zeigt.

*   Entgleisungsschutz einschieben.

*   Schrauben (2x) festschrauben.

Ø Laufrad

Typ

Art

Anzieh-Drehmoment

130

M8x45

Rippschraube

42 Nm

160

M10x50

Rippschraube

85 Nm

200

M10x50

Rippschraube

85 Nm

280

M12x60

Sechskantschraube

130 Nm

350

M20x75
oder
M20x70

Sechskantschraube

300 Nm

420

M20x75
oder
M20x70

Sechskantschraube

300 Nm





Nur bei Baugröße 130 bis 420

Dieser Arbeitsschritt gilt nur bei Fahrwerksträgern der Baugröße 130 bis 420.



Pufferplatte



Unterlegscheibe

Selbstsichernde Mutter

*   Pufferplatte auf Gewindebolzen schieben.

*   Baugröße 160 bis 420: Kunststoffscheiben (4x) aufstecken.

*   Selbstsichernde Muttern M10 (4x) festschrauben. 6 Nm.

Die selbstsichernden Muttern dürfen maximal 3x wiederverwendet werden. Danach müssen neue selbstsichernde Muttern verwendet werden.





Nur bei Baugröße 500

Dieser Arbeitsschritt gilt nur bei Fahrwerksträgern der Baugröße 500.



HV-Mutter M16

Anschraubplatte

HV-Schraube M16x60 mit Unterlegscheibe 16

Pufferplatte

*   Unterlegscheibe 16 (6x) auf HV-Schraube M16x60 (6x) aufstecken und Pufferplatte an Anschraubplatte anschrauben.

*   HV-Schraube M16x60 (6x) mit HV-Mutter M16 (6x) sichern. 250 Nm.

Die HV-Muttern dürfen maximal 3x wiederverwendet werden. Danach müssen neue HV-Muttern verwendet werden.





Nur bei Führungsrollen Bei Fahrwerksträger Baugröße 500

Dieser Arbeitsschritt gilt nur, wenn der Fahrwerksträger der Baugröße 500 Führungsrollen hat.



HV-Schraube M20x70
mit Unterlegscheibe 38/21x30

Sechskantschraube M20x70

Halter

Bolzen

*   Auf beiden Seiten Unterlegscheibe 38/21x30 (6x) auf HV-Schraube M20x70 (6x) aufstecken und Halter an Fahrwerksträger anschrauben. 450 Nm.

Fase muss dabei zum Schraubenkopf ausgerichtet sein.

*   Bolzen mit Sechskantschraube M20x70 (1x) an Halter schrauben. 25 Nm.





Kran prüfen

*   Kran wieder auf die Kranbahn setzen.

*   Kran in Betrieb nehmen.

*   Funktion des Laufrades prüfen.
