Si la surface de roulement d’un galet de friction est endommagée, le galet de friction doit être remplacé.

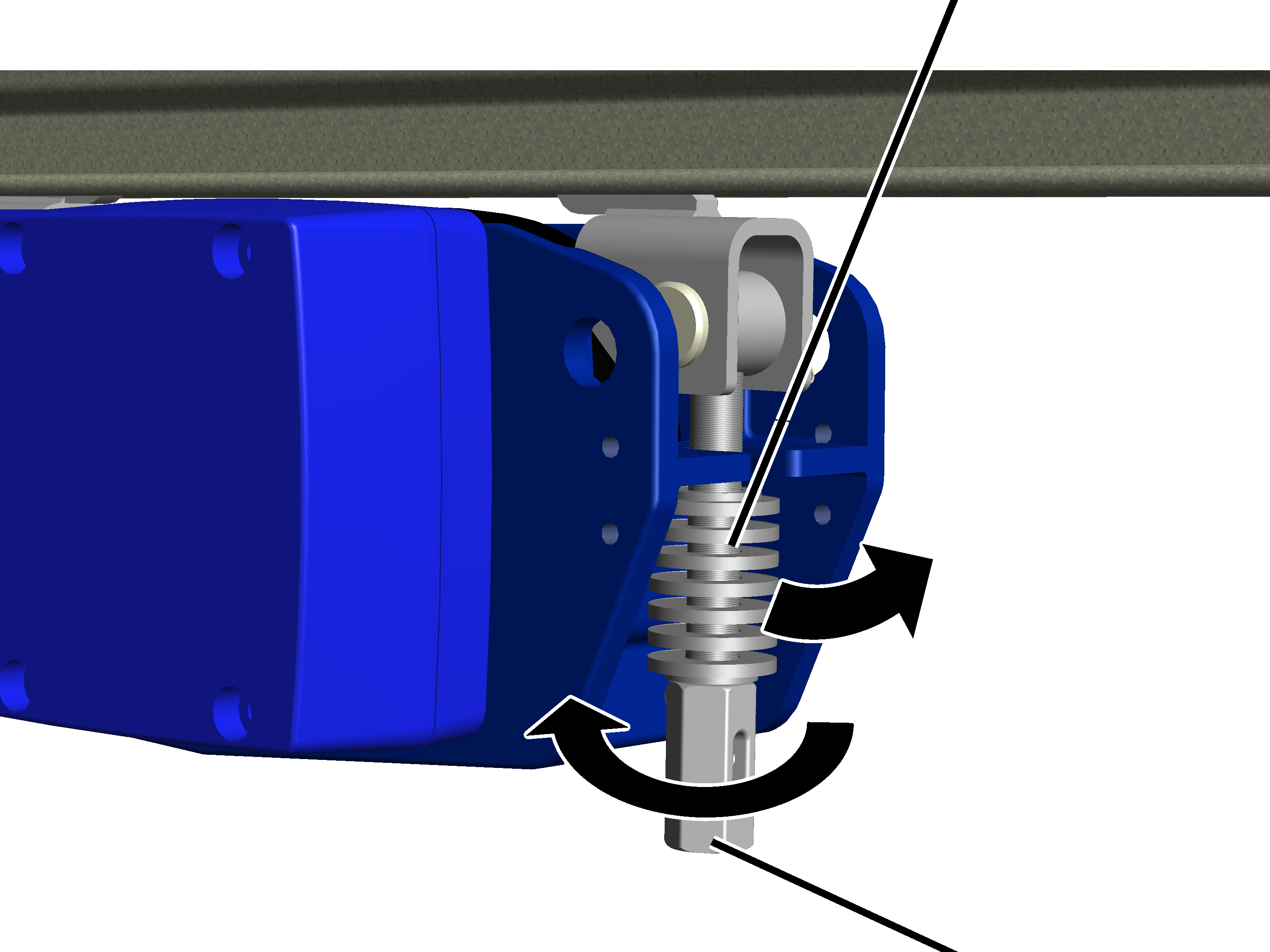

   Desserrer l’accouplement jusqu’à ce que les rondelles Belleville soient entièrement détendues.

   Maintenir le motoréducteur HBF et retirer les rondelles Belleville.

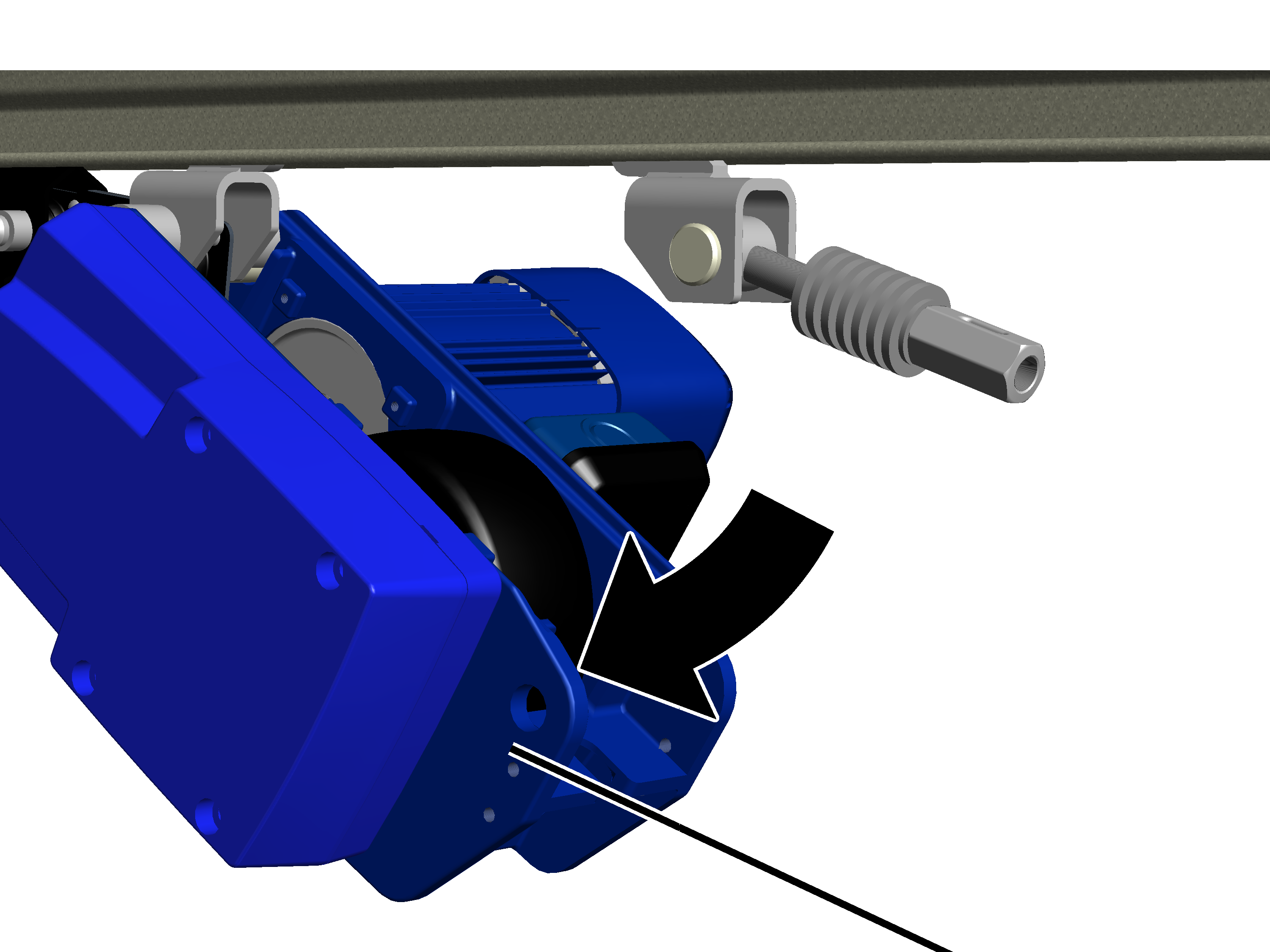

   Basculer le motoréducteur HBF vers le bas.

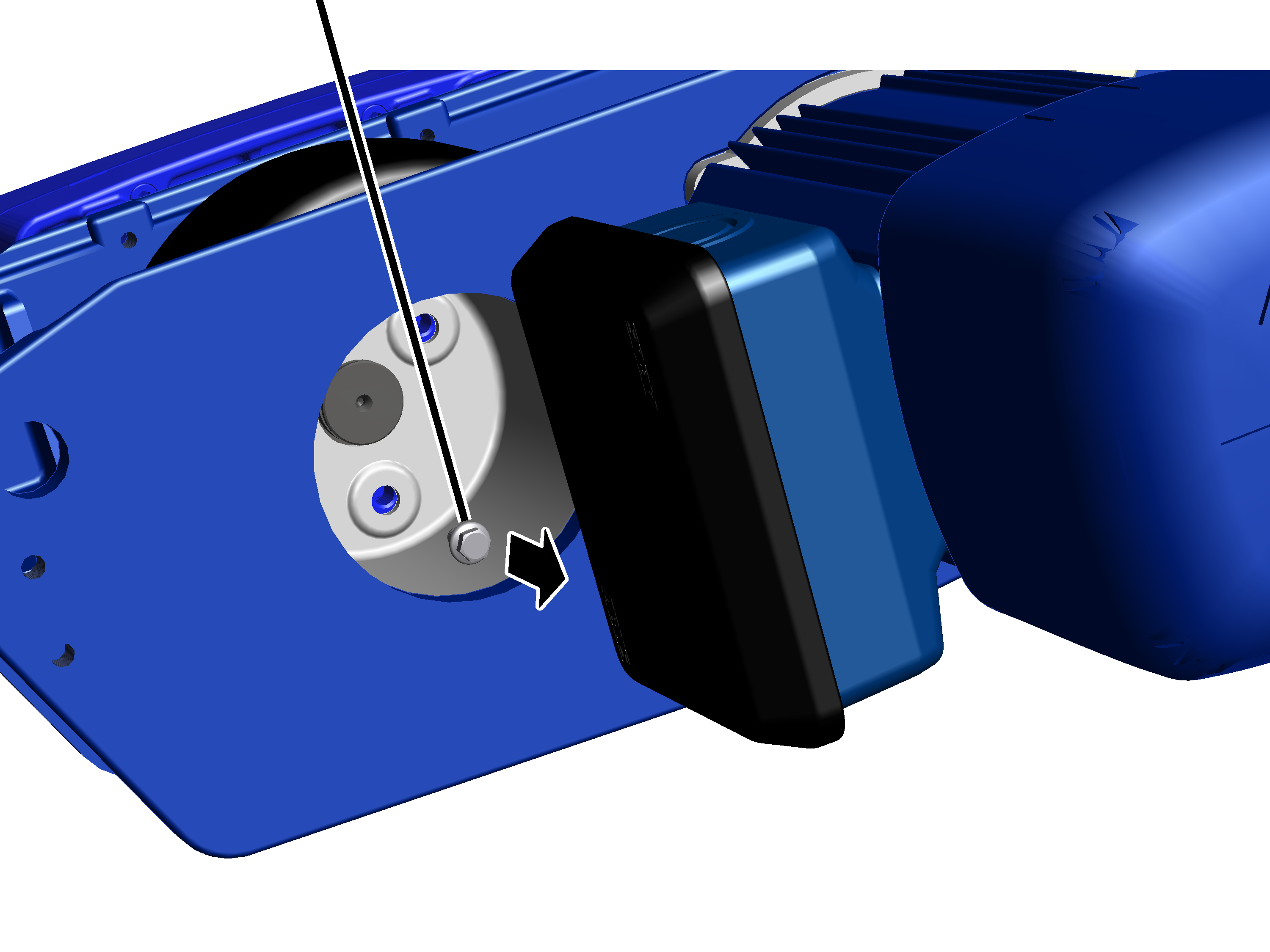

   Dévisser les 3 vis à côtes M8x16.

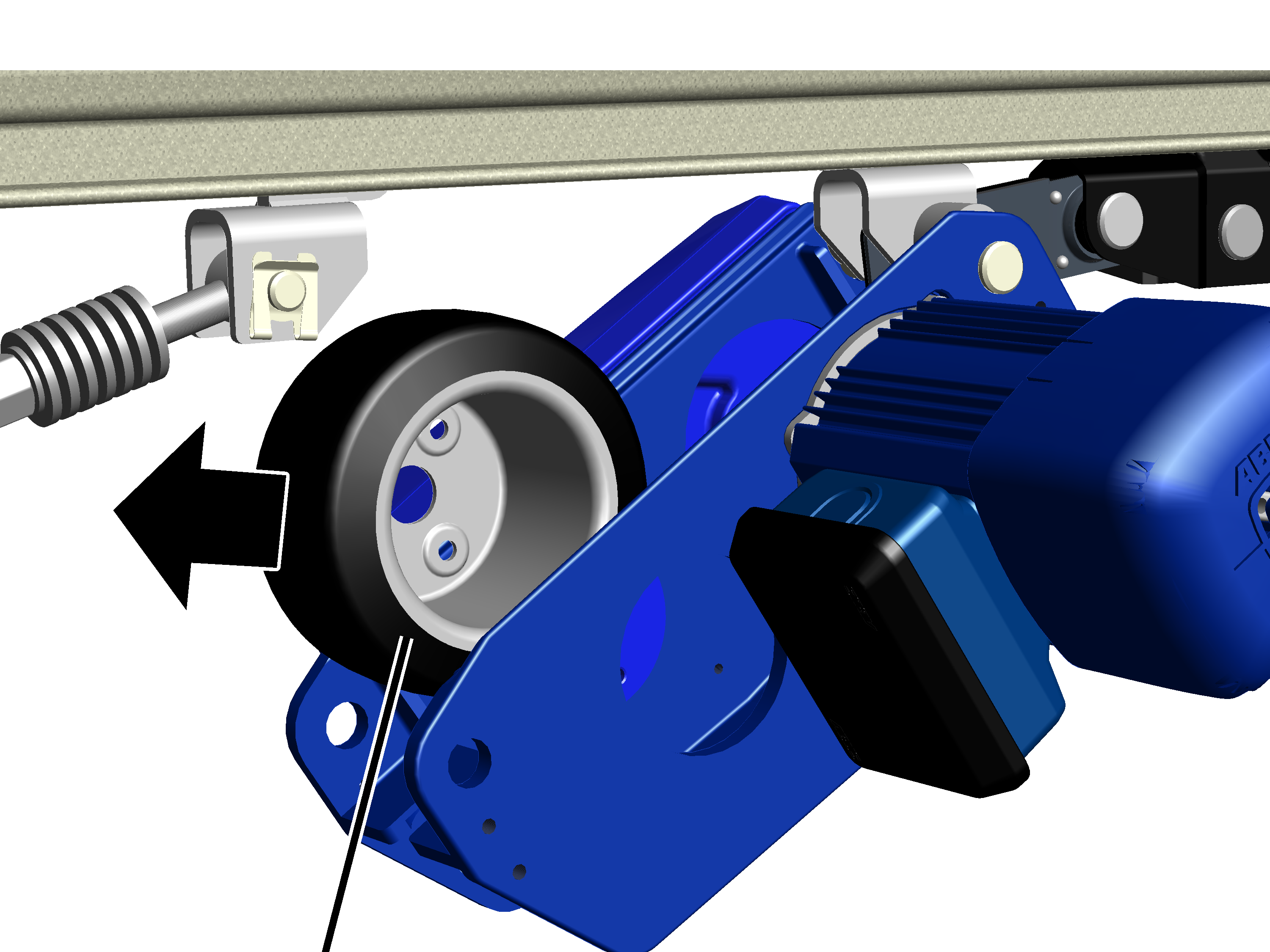

   Retirer vers le haut le galet de friction du motoréducteur HBF.

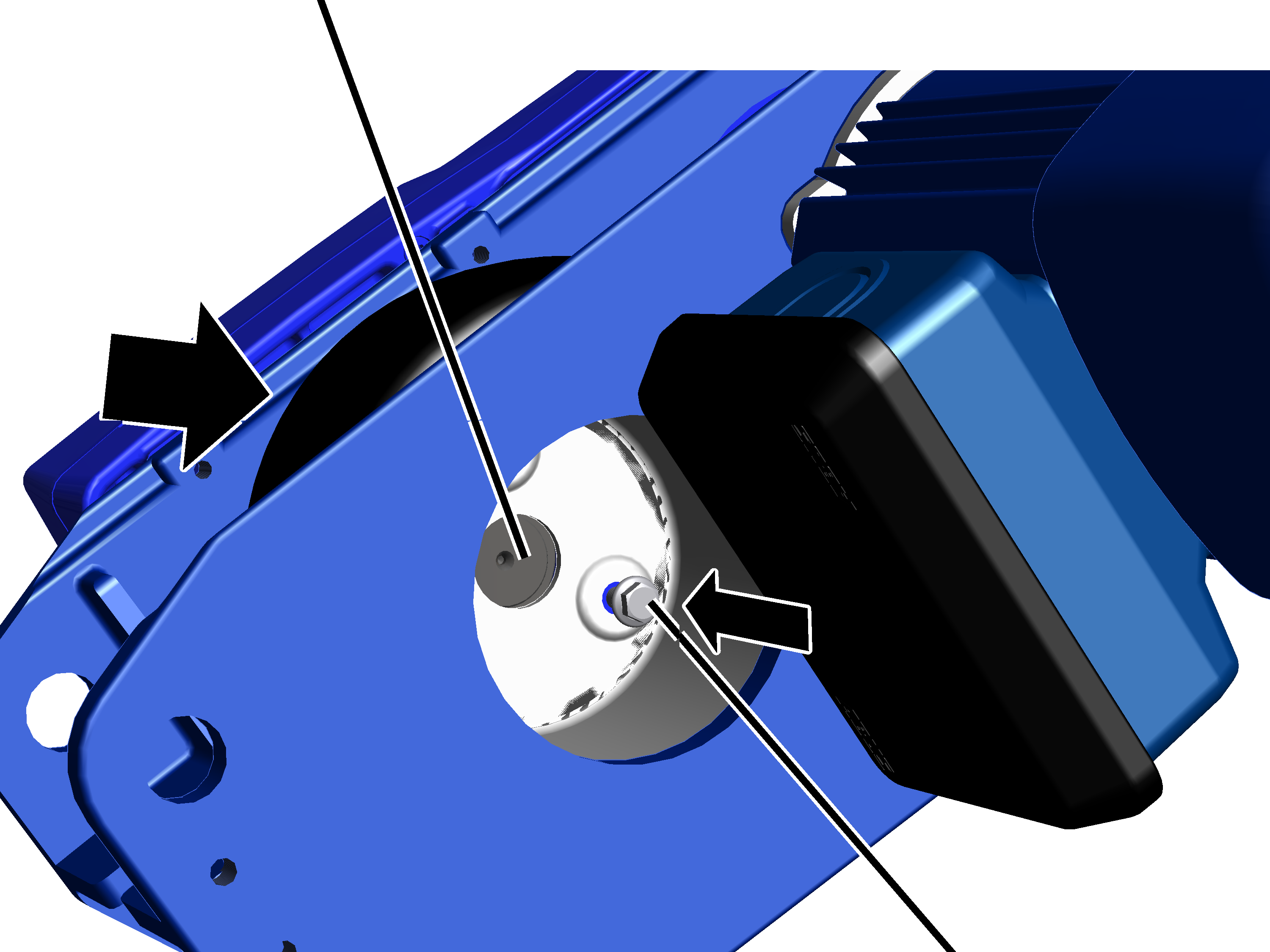

   Mettre en place le nouveau galet de friction et l’installer sur le collier de centrage.

   Visser le galet de friction avec 3 vis à côtes M8x16. 25 Nm.

   Fermer le couvercle.

   Accrocher les rondelles Belleville dans l’évidement du motoréducteur HBF.

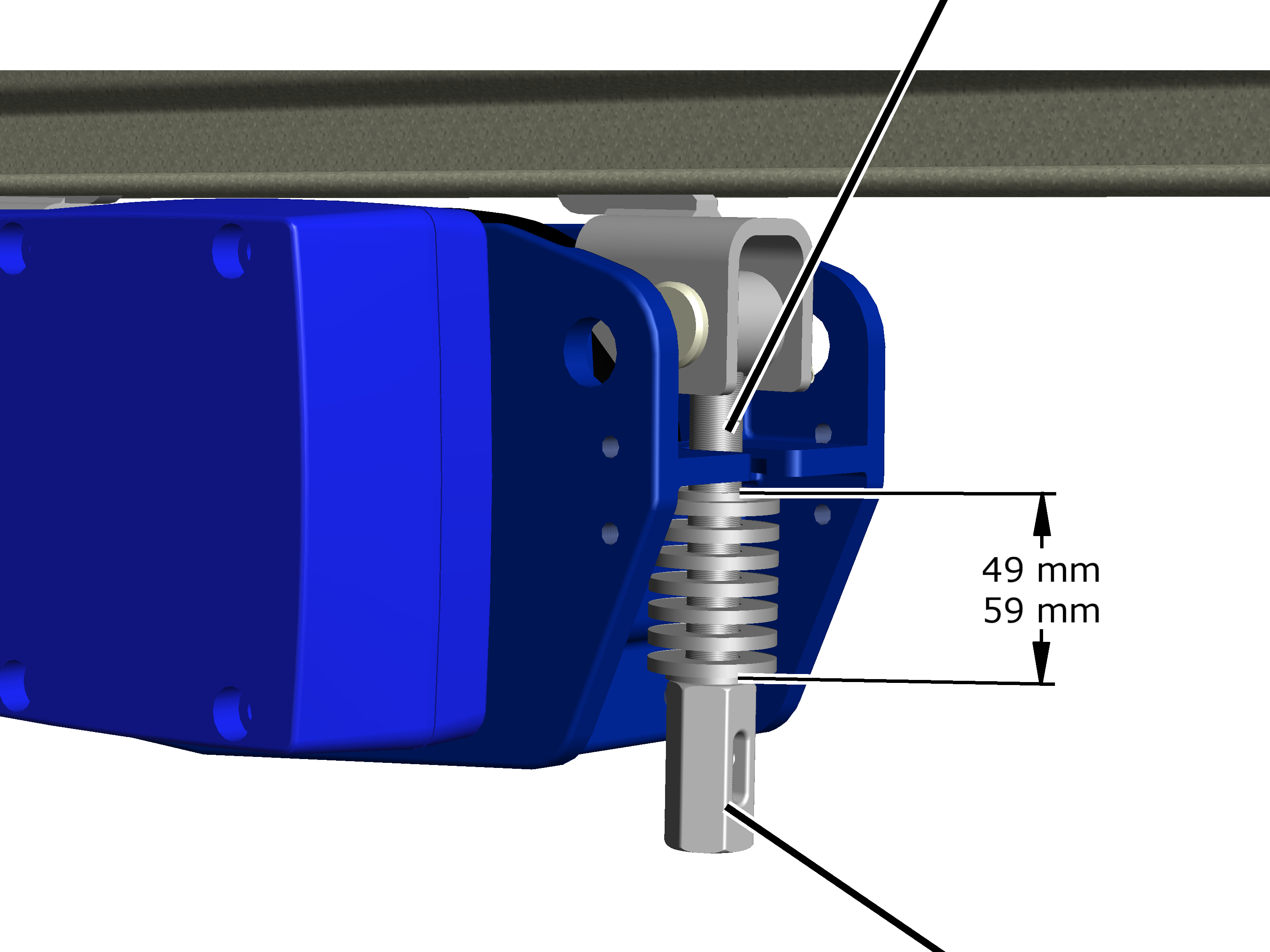

   Tourner l’accouplement jusqu’à ce que les rondelles Belleville (rondelles supérieures et inférieures comprises) atteignent la bonne longueur :

─     En cas de raccordement du motoréducteur HBF du côté du galet de friction : H = 59 mm.

─     En cas de raccordement du motoréducteur HBF du côté du moteur de déplacements horizontaux : H = 49 mm.

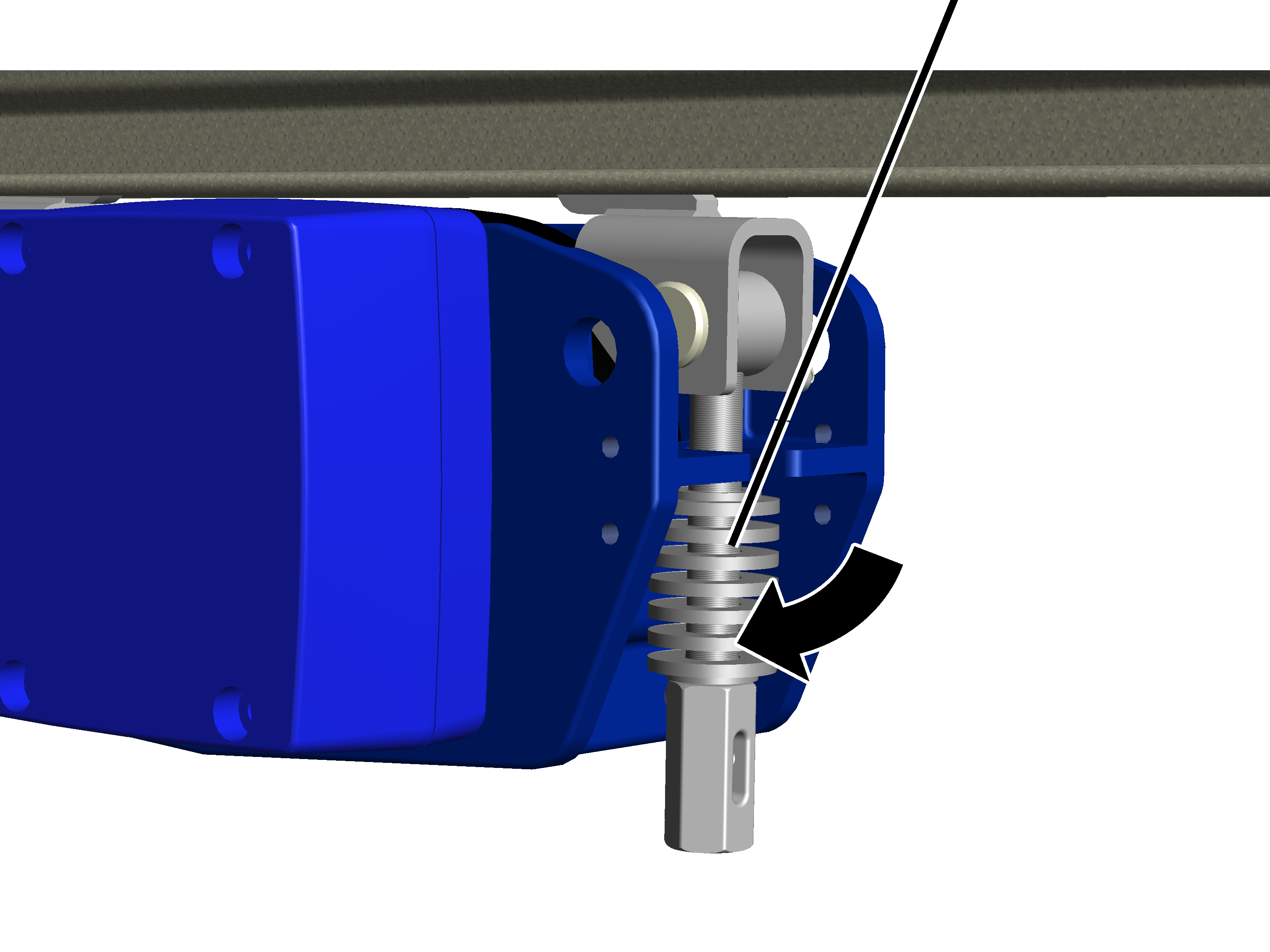

   Bloquer l’accouplement avec la goupille élastique.

●   Le galet de friction appuie maintenant suffisamment contre le profilé HB.
