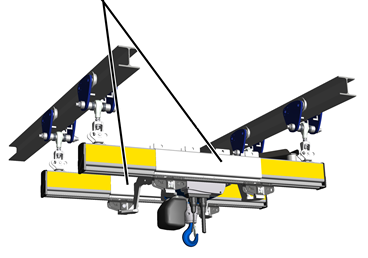

Dans les étapes suivantes, le prémontage de la poutre principale du ZHB-I est effectué sur le sol.
jonction de profilé |
|
|
Les images montrent le montage d’un profilé HB de taille HB150S. Le montage de profilés HB de taille supérieure ou inférieure ne diffère pas de manière significative. |
Étaler les éléments de profilé
sur le sol du hangar tels qu'ils devront être montés plus tard.
|
La position des éléments de profilé est indiquée dans la documentation technique. |
Respecter exactement les dimensions, positions et distances indiquées.
Les éléments de profilé sont recouverts de film sur le côté. Ce film de protection doit être maintenant retiré pour la poursuite du montage.
|
film de protection |
|
Retirer le film de protection en
angle aigu.
Sur chaque jonction de profilé :
| |
éléments de profilé |
|
Tourner les éléments de profilé
de manière à ce que les flèches de tous les éléments de profilé pointent dans la
même direction.
Poser les éléments de profilé
côte à côte de manière affleurante.
|
Soulever d'environ 5 cm les
éléments de profilé juste avant la jonction de profilé (par ex. sur le sol avec
des lattes en bois ou, dans le cas d'un montage suspendu, par un léger
abaissement de l'élément de profilé non monté).
● De cette manière, la jonction des éléments de profilés est légèrement oblique. Grâce à cela, la distance en bas entre les éléments de profilé reste aussi faible que possible malgré la cambrure (les éléments de profilé sont légèrement courbés).
Cette opération s’applique uniquement si une suspension de la poutre principale est prévue dans la zone des tôles de jonction d'une jonction de profilé.
La suspension de la poutre principale peut également être montée dans la zone d'une jonction de profilé. Pour cela, la fixation du profilé doit d'abord être poussée exactement à l'endroit où elle devra être vissée plus tard.
|

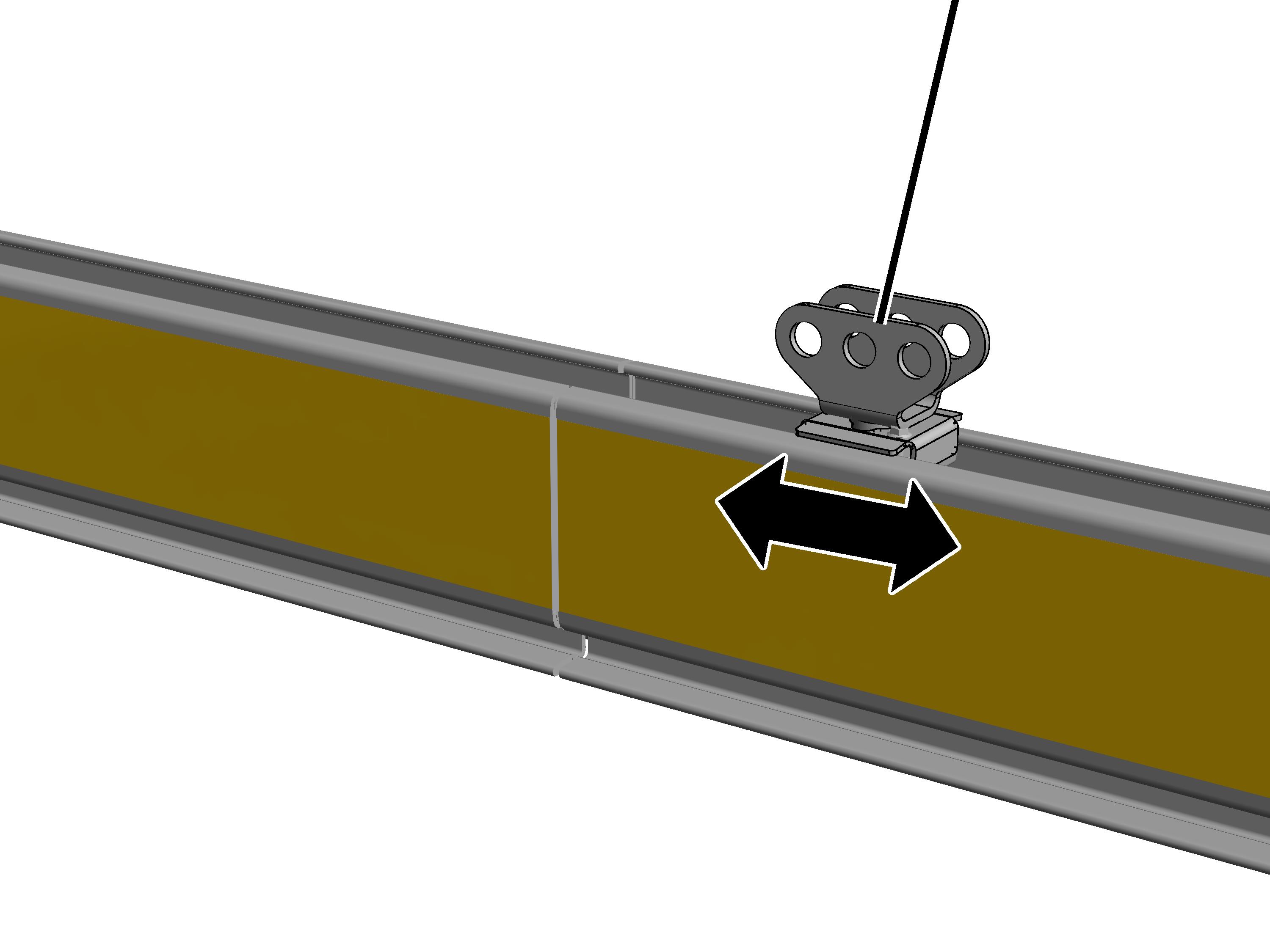

fixation du profilé |
|
Pousser la fixation du profilé
sur l'emplacement prévu.
Dès que, à la prochaine étape, la tôle de jonction aura été montée, la fixation du profilé ne pourra plus être déplacée.
| |

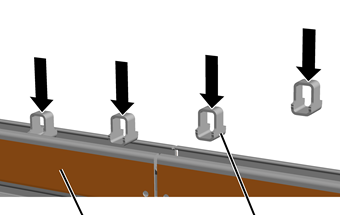

élément de profilé |
écarteur |
Introduire les écarteurs par le
haut dans l’élément de profilé gauche et droit et, si nécessaire, les enfoncer
légèrement.
● Les écarteurs sont serrés dans la tête du profilé, mais peuvent être encore déplacés.
|
tôle de jonction |
Basculer légèrement la tôle de
jonction et l’introduire en bas dans l’élément de profilé.
Placer en bas les tôles de jonction derrière le bord de l’élément de profilé.
Déplacer la tôle de jonction de
manière à la centrer exactement entre les deux éléments de profilé.
Presser en haut la tôle de
jonction contre l’élément de profilé.
Cette opération s’applique uniquement si une suspension de la poutre principale est prévue dans la zone des tôles de jonction d'une jonction de profilé.
Uniquement pour suspension de la poutre principale dans la zone d'une jonction de profilé : les tôles de jonction n’ont pas besoin d’être exactement centrées sur la jonction du profilé. Les tôles de jonction peuvent être décalées de jusqu’à 100 mm vers la gauche ou vers la droite pour que la suspension de la poutre principale se trouve exactement à l’endroit souhaité.
Remarque :
Dans le cas d'une jonction de profilé sans suspension de la poutre principale, les tôles de jonction doivent être montées de manière exactement centrée !
|

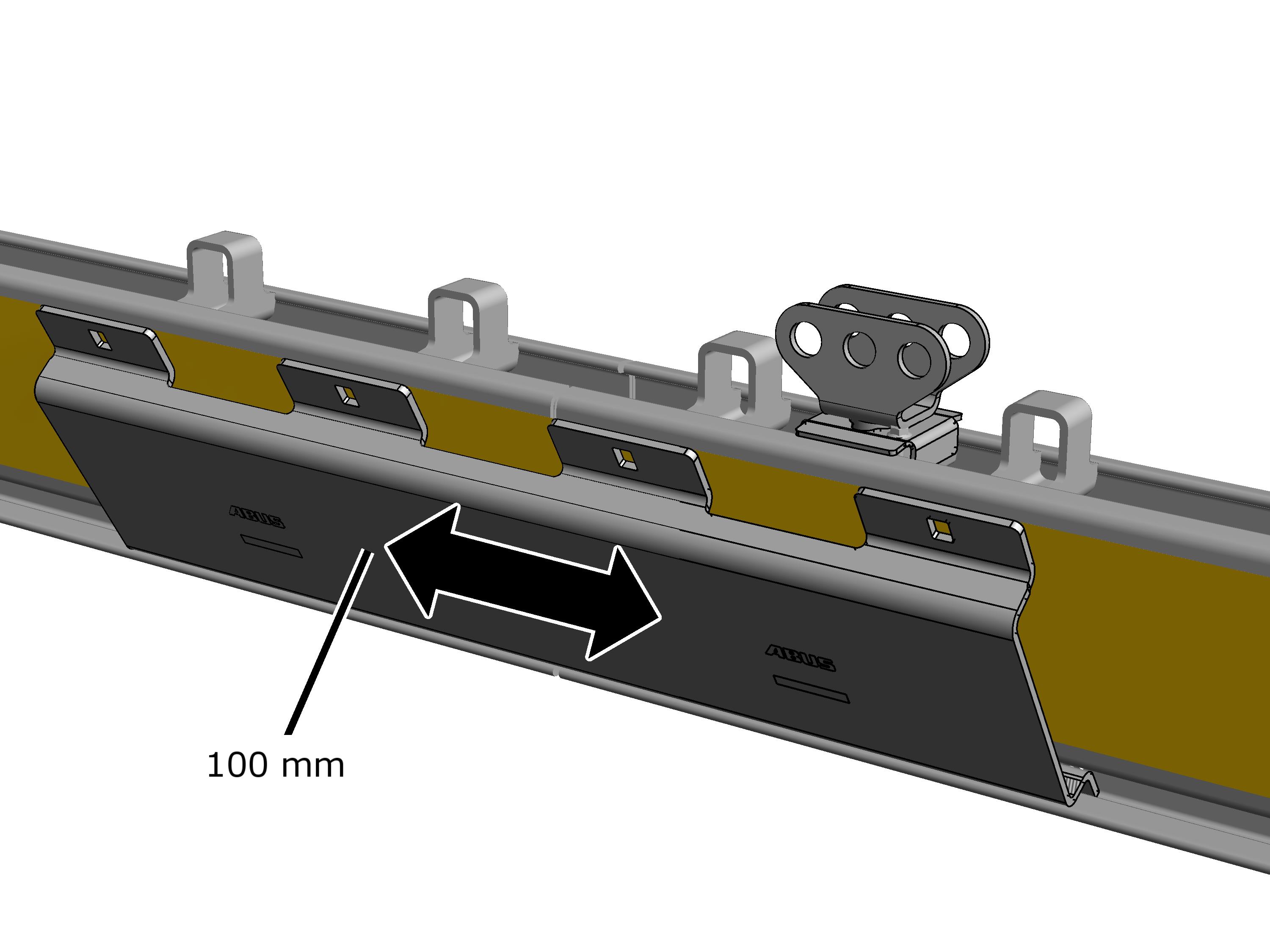

Uniquement pour suspension de la
poutre principale dans la zone d'une jonction de profilé : les tôles de
jonction peuvent être décalées de jusqu’à 100 mm.
En haut, il est possible maintenant de visser un outil de montage. Cela facilite le vissage des tôles de jonction.
Sur la tôle de jonction :
| |
outil de montage |
Écrou à côtes M12 |
Visser l’outil de montage sur la
patte extérieure avec la vis à côtes M12.
● La tôle de jonction est maintenue par l’outil de montage et ne peut plus tomber.
Comme décrit ci-dessus,
introduire la deuxième tôle de jonction du côté opposé et la bloquer avec
l’outil de montage.
Grâce à la vis de montage (plus longue que les vis dédiées), les tôles de jonction sont rapprochées du profilé HB pour permettre le montage des vis dédiées.
Contrôler une nouvelle fois la
distance des éléments de profilé.
Les éléments de profilé peuvent être directement posés côte à côté de manière affleurante. La distance entre ces derniers ne doit pas dépasser 2 mm.
outils de montage |
|
| |
|
vis de montage M12x95 |
Introduire la vis de montage
M12x95 à travers deux pattes opposées des tôles de jonction.
Visser l’écrou hexagonale sur la
vis de montage.
Visser ensemble la vis de
montage et l'écrou hexagonal et rapprocher ainsi les tôles de jonction du
profilé HB des deux côtés.
Dès que la vis de montage est
vissée : retirer les 2 outils de montage.
Sur tous les écarteurs :
vis de montage |
écrou hexagonal |
| |
Boulon à tête bombée |
rondelle élastique bombée |
Introduire les boulons à tête
bombée à travers les tôles de jonction et les écarteurs.
Taille |
Boulon à tête bombée |
Qualité |
HB150 |
M12x60 |
12.9 |
HB190 |
M12x60 |
12.9 |
HB240 |
M12x60 |
12.9 |
● Le carré du boulon à tête bombée se bloque dans la tôle de jonction et ne peut plus tourner.
Enfiler la rondelle élastique
bombée.
Visser l'écrou hexagonal M12
sans serrer sur le boulon à tête bombée.
Visser les écrous hexagonaux.
120 Nm
Les plaques en forme de U fournies ne doivent pas encore être montées. Elles ne seront requises que si la fente de roulement est trop large.
Après le montage des tôles de jonction, il faut vérifier si les éléments de profilés se sont courbés vers l’extérieur.
|
fente de roulement | |
| ||
|
Distance |
Contrôler la fente de roulement dans la zone de la
jonction du profil :
─ La largeur de la fente de roulement ne doit pas dépasser 25 mm.
─ La fente de roulement doit mesurer au moins 19 mm de largeur,
Si la fente de roulement est
trop large ou trop étroite : comprimer l’élément de profilé avec un
serre-joint ou l’écarter avec un levier approprié.
Contrôler la distance des
éléments de profilés.
Les éléments de profilé peuvent être directement posés côte à côté de manière affleurante. La distance entre ces derniers ne doit pas dépasser 2 mm.
Cette opération s’applique uniquement si une suspension de la poutre principale est prévue dans la zone des tôles de jonction d'une jonction de profilé.
Visser les 2 vis à côtes de la
fixation du profilé sur la tôle de jonction.
Taille |
Vis à côtes |
Couple de serrage |
HB150 |
M6x40 |
20 Nm |
HB190 |
M6x40 |
20 Nm |
HB240 |
M6x40 |
20 Nm |
Si la largeur de la fente de roulement reste supérieure à 25 mm :
Il est possible d'insérer les plaques en forme de U fournies à côté des écarteurs afin de réduire la fente de roulement.
|
écarteur |
| |
plaques en forme de U |
tôle de jonction |
Desserrer légèrement les écrous
hexagonaux sur les boulons à tête bombée.
● Les tôles de jonction (2x) se séparent sur la partie supérieure au niveau des écarteurs.
Introduire respectivement une
plaque en forme de U par le haut à gauche et à droite de tous les écarteurs.
Les plaques doivent toujours insérées à gauche et à droite et toujours au niveau des quatre écarteurs.
Les plaques doivent être insérées jusqu'à ce que leur bord supérieur affleure les écarteurs.
Visser les écrous hexagonaux.
120 Nm
● Les plaques permettent aux tôles de jonction d'avoir une distance un peu plus grande au niveau de la tête de profil. Les éléments de profilé s'écartent alors d'une moindre manière au niveau de la fente de roulement.
Contrôler de nouveau la fente de
roulement.
