jonction de profilé

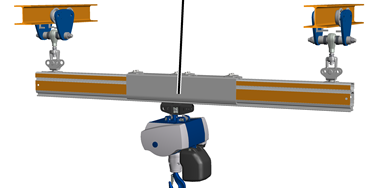

Dans les étapes suivantes, le prémontage de la poutre principale de l'EHB-I est effectué sur le sol.
|
jonction de profilé |
|
|
Les éléments de profilé reliés entre eux doivent être soulevés en toute sécurité et sans danger supplémentaire pour être amenés en dessous des suspensions.
|
|
Les images montrent le montage d’un profilé HB en aluminium de taille HB150A. Le montage de profilés HB de taille supérieure ou inférieure ne diffère pas de manière significative. |
Étaler les éléments de profilé
sur le sol du hangar tels qu'ils devront être montés plus tard.
|
|
La position des éléments de profilé est indiquée dans la documentation technique. |
Respecter exactement les dimensions, positions et distances indiquées.
Les éléments de profilé sont recouverts de film sur le côté. Ce film de protection doit être maintenant retiré pour la poursuite du montage.
|
|
film de protection |
|
| |
Retirer le film de protection en
angle aigu.
|
|
boulon à tête |
|
| |
Insérer respectivement deux
boulons à tête dans l'élément de profilé gauche et droite.
Poser les éléments de profilé
côte à côte.
Les éléments de profilé peuvent être directement posés côte à côté de manière affleurante. La distance entre ces derniers ne doit pas dépasser 2 mm.
Cette opération s’applique uniquement si une suspension de la poutre principale est prévue dans la zone des tôles de jonction d'une jonction de profilé.

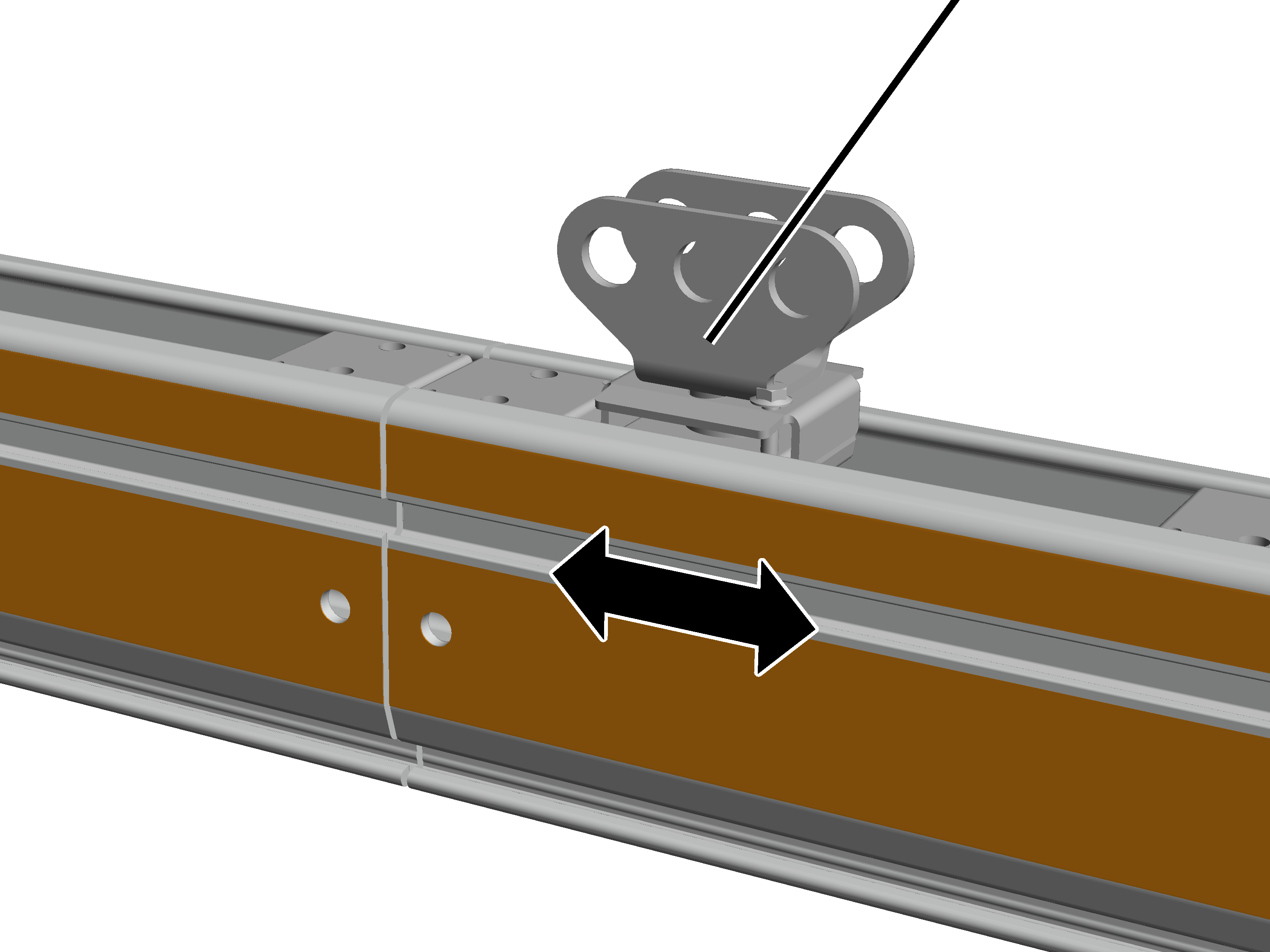

La suspension de la poutre principale peut également être montée dans la zone d'une jonction de profilé. Pour cela, la fixation du profilé doit d'abord être poussée exactement à l'endroit où elle devra être vissée plus tard.
|
|
fixation du profilé |
|
| |
Pousser la fixation du profilé
sur l'emplacement prévu.
Dès que, à la prochaine étape, la tôle de jonction aura été montée, la fixation du profilé ne pourra plus être déplacée.
|
tôles de jonction |
|
|
| |
Basculer légèrement la tôle de
jonction et l’introduire en bas dans l’élément de profilé.
Placer en bas les tôles de jonction derrière le bord de l’élément de profilé.
Déplacer la tôle de jonction de
manière à la centrer exactement entre les deux éléments de profilé.
Presser la tôle de jonction en
haut.
● La tôle de jonction se presse de l’intérieur contre le bord de l’élément de profilé en bas.
Cette opération s’applique uniquement si une suspension de la poutre principale est prévue dans la zone des tôles de jonction d'une jonction de profilé.
Uniquement pour suspension de la poutre principale dans la zone d'une jonction de profilé : les tôles de jonction n’ont pas besoin d’être exactement centrées sur la jonction du profilé. Les tôles de jonction peuvent être décalées de jusqu’à 100 mm vers la gauche ou vers la droite pour que la suspension de la poutre principale se trouve exactement à l’endroit souhaité.
Remarque :
Dans le cas d'une jonction de profilé sans suspension de la poutre principale, les tôles de jonction doivent être montées de manière exactement centrée !
|
|

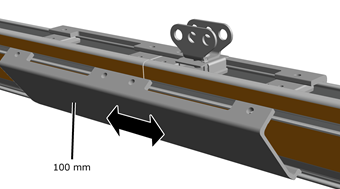

Uniquement pour suspension de la
poutre principale dans la zone d'une jonction de profilé : les tôles de
jonction peuvent être décalées de jusqu’à 100 mm.
Contrôler une nouvelle fois la
distance des éléments de profilé.
Les éléments de profilé peuvent être directement posés côte à côté de manière affleurante. La distance entre ces derniers ne doit pas dépasser 2 mm.
|
outil de montage |
|
|
| |
Presser les tôles de jonction
jusqu'à pouvoir insérer l'outil de montage.
Placer l'outil de montage sur
les tôles de jonction.
L'outil de montage est disponible auprès d'ABUS-Service. AN 316469.
Vous pouvez également utiliser en alternative un serre-joint avec un support approprié (par ex. tapis en caoutchouc).
Visser l'outil de montage
jusqu'à ce que les tôles de jonction s'enclenchent sur les côtés de manière bien
audible.
Les tôles de jonction doivent s'enclencher de manière bien audible sur les deux côtés ainsi que sur les deux éléments de profilé.
Si nécessaire : presser les tôles de jonction sur l'autre extrémité également à l'aide de l'outil de montage jusqu'à ce qu'elles s'enclenchent de manière bien audible.
Sur les quatre boulons à tête :
|
vis à côtes M12x50 |
tôle |
|
| |
|
|
boulon à tête |
Déplacer le boulon à tête
jusqu'à ce qu'il se situe précisément sous la patte de liaison de la tôle de
jonction.
Poser la tôle de montage sur les
trous de la tôle de jonction.
Insérer les vis à côtes M12x50
(2x par fixation de profil) via la tôle de montage et la tôle de jonction et les
visser dans les boulons à tête.
Visser les vis à côtes.
130 Nm.
Cette opération s’applique uniquement si une suspension de la poutre principale est prévue dans la zone des tôles de jonction d'une jonction de profilé.
Visser les 2 vis à côtes de la
fixation du profilé sur la tôle de jonction.
|
Taille |
Vis à côtes |
Couple de serrage |
|
HB150 |
M6x40 |
20 Nm |
|
HB190 |
M6x40 |
20 Nm |
|
HB150 |
M6x40 |
20 Nm |
