Uniquement pour le chariot de translation électrique EF
Pose des câbles de connexion
Poser les câbles de connexion du boîtier électrique au motoréducteur
du pont.
Pour le motoréducteur du pont qui n'est pas situé à proximité du boîtier électrique : poser le câble de connexion dans la tête de profil de la poutre principale.

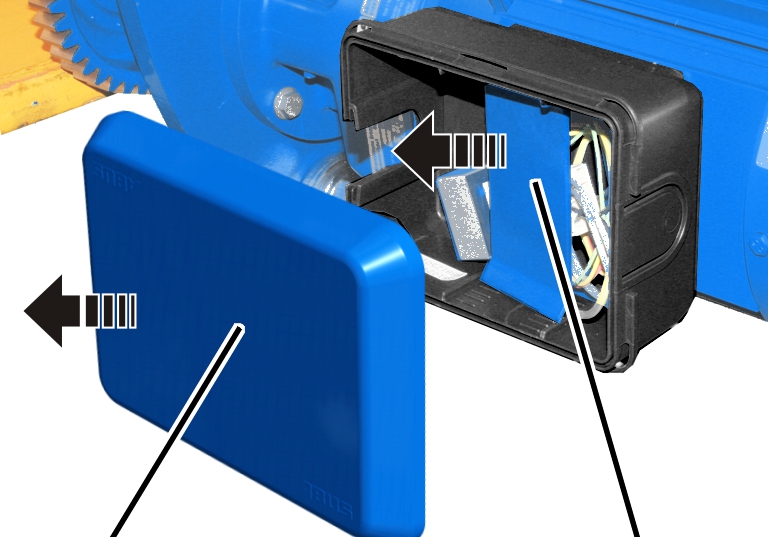

Ouverture du boîtier du connecteur
|
| |
|
couvercle du boîtier |
plaque intermédiaire |
Ouvrir le couvercle du logement.
Retirer la plaque intermédiaire.
|
Connecteur mâle sur le motoréducteur |
Connecteur mâle sur le motoréducteur |
|
| |
|
câble de connexion du motoréducteur |
redresseur du frein |
Placer le câble de connexion du
motoréducteur dans le connecteur mâle du motoréducteur.
Placer le redresseur du frein dans le connecteur mâle du
motoréducteur.
Placer les connecteurs enfichables et le câble de connexion dans le
boîtier de connecteur.
Fermeture du boîtier du connecteur
|
|
plaque intermédiaire |
|
| |
Enfoncer la plaque intermédiaire.
Fermer le couvercle du logement.
