Uniquement si la boîte à boutons est branchée sur le chariot de direction
Raccorder le câble de commande et la boîte à boutons sur le palan à
chaîne. Voir le manuel produit du palan à chaîne.
Raccorder le câble de commande et la boîte à boutons sur le palan à
chaîne. Voir le manuel produit du palan à chaîne.
|
|
|
|
| |
|

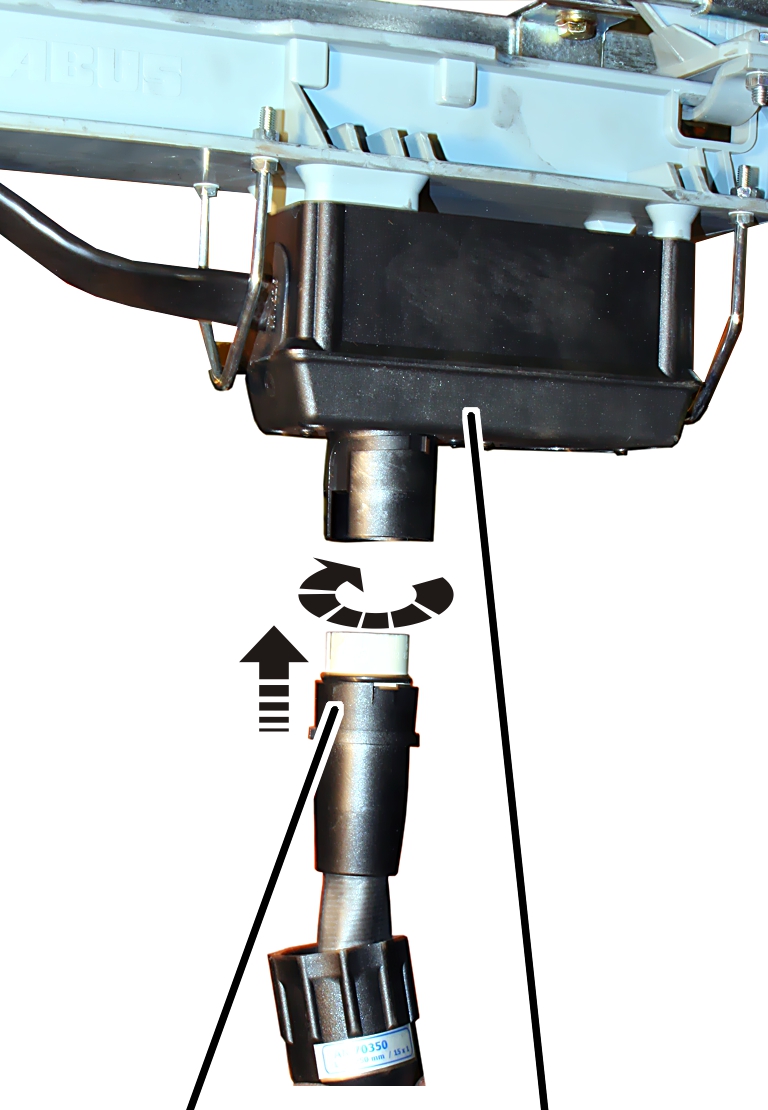

Connecteur à baïonnette |
Prise de courant |
Enficher le connecteur à baïonnette du câble de commande dans la
prise de courant. Grâce à une rainure, il ne peut se placer que dans une seule
position.
Introduire l'écrou à baïonnette et le tourner.
Enficher l'accouplement à baïonnette du câble de commande sur la
boîte à boutons.
Introduire l'écrou à baïonnette et le tourner.
