Les images montrent le montage d'un palan à chaîne sur un châssis du chariot de direction écartement des poutres 700 à hauteur normale. Le montage sur d'autres châssis de chariot de direction ne diffère pas de manière significative.
Le palan à chaîne doit être maintenant installé sur le châssis du chariot de direction monté.
|
|
Les images montrent le montage d'un palan à chaîne sur un châssis du chariot de direction écartement des poutres 700 à hauteur normale. Le montage sur d'autres châssis de chariot de direction ne diffère pas de manière significative. |
|
Châssis du chariot de direction |
Boulon |
|
| |
|
|
Palan à chaîne ABUCompact |
Placer le palan à chaîne avec l'étrier de
suspension sous le châssis du chariot de direction.
Pousser le boulon à travers le
châssis du chariot de direction et l'étrier de suspension du palan à chaîne.
Fixer le boulon avec 1 clip de
sécurité SL.
Voir également le manuel produit du palan à chaîne.
Desserrer les 2 clips de
sécurité SL.
Sortir les 2 boulons.
Retrait l'étrier de
suspension.
|

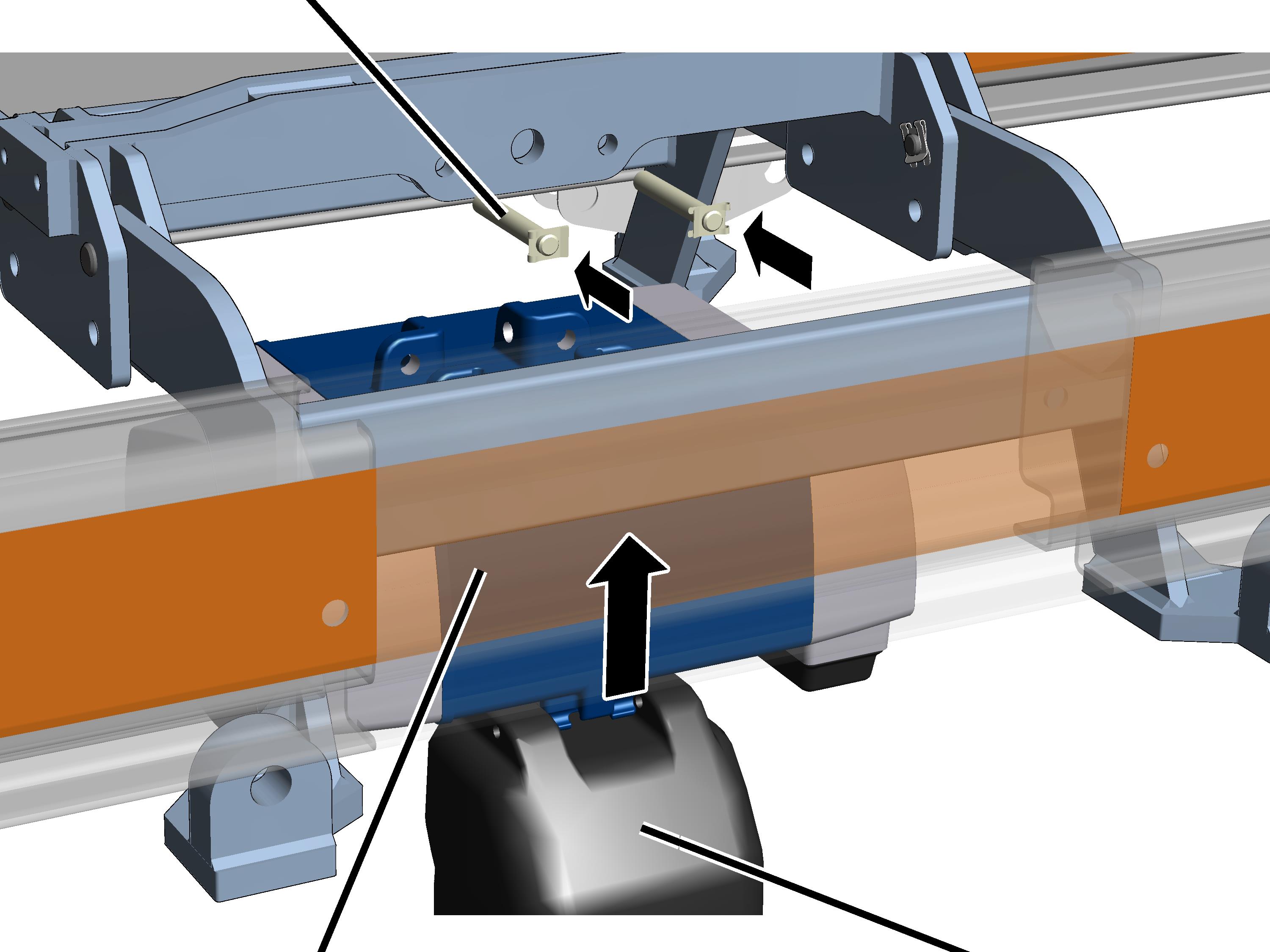

Boulon |
|
|
| |
|
Palan à chaîne |
Bac à chaîne |
Dans le cas de ABURemote AC (petit récepteur monté directement sur le palan à chaîne et raccordé) : tourner le palan à chaîne de manière à ce que le récepteur se trouve du côté opposé du motoréducteur du chariot de direction.
Placer le palan à chaîne sans étrier de
suspension sous le châssis du chariot de direction.
Pousser les 2 boulons à travers
le châssis du chariot de direction et la suspension du palan à chaîne.
Fixer les boulons avec les 2
clips de sécurité SL.
Voir également le manuel produit du palan à chaîne.
Desserrer les 2 clips de
sécurité SL.
Sortir les 2 boulons.
Retrait l'étrier de
suspension.
|

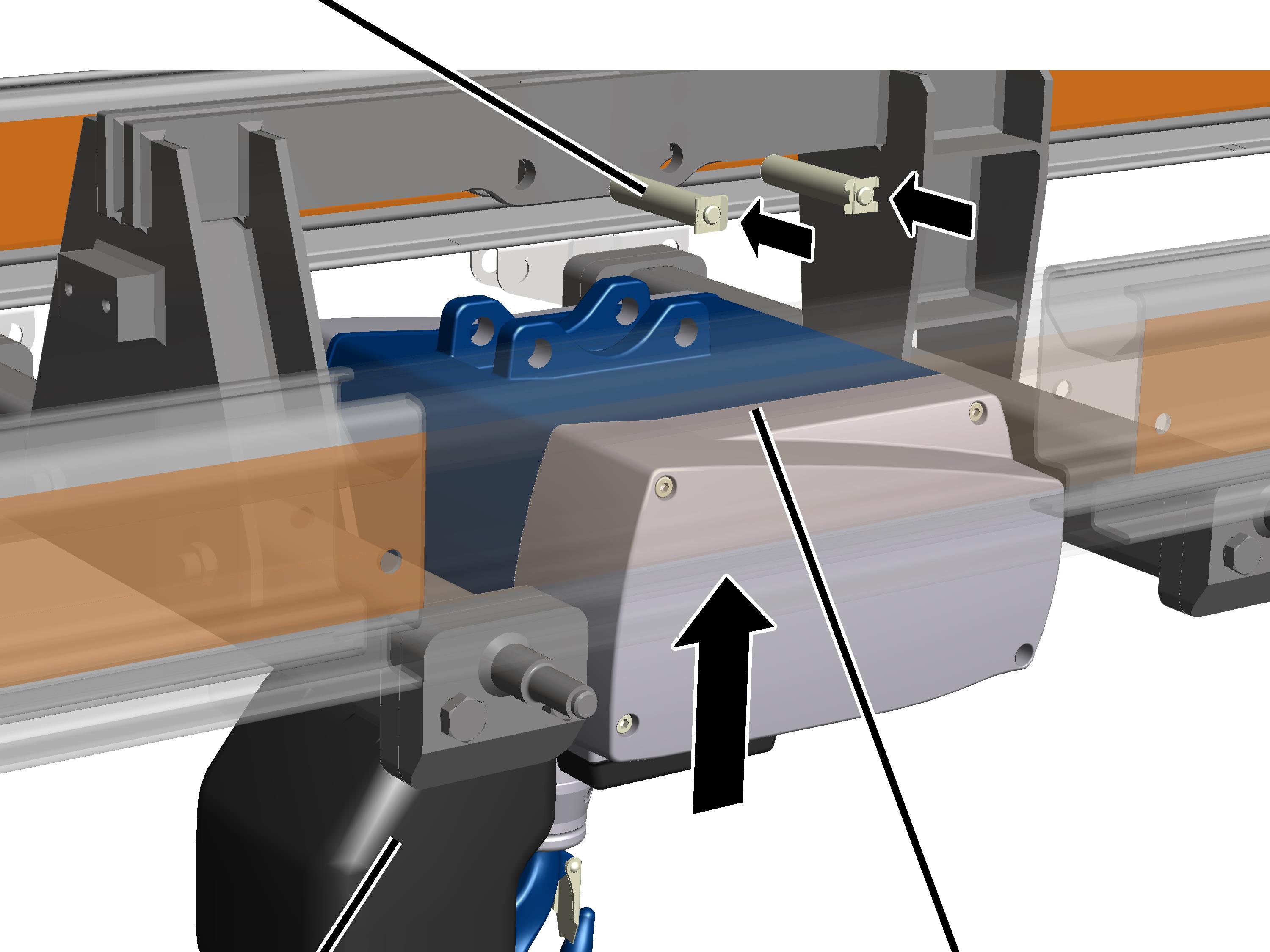

Boulon |
|
|
| |
|
Bac à chaîne |
Palan à chaîne |
Tourner le palan à chaîne comme
indiqué sur l'image (le bac à chaîne est perpendiculaire au profilé HB).
Dans le cas de ABURemote AC (petit récepteur monté directement sur le palan à chaîne et raccordé) : tourner le palan à chaîne de manière à ce que le récepteur se trouve du côté opposé du motoréducteur du chariot de direction.
Placer le palan à chaîne sans
étrier de suspension sous le châssis du chariot de direction.
Pousser les 2 boulons à travers
le châssis du chariot de direction et la suspension du palan à chaîne.
Fixer les boulons avec les 2
clips de sécurité SL.
