Uniquement pour châssis du
chariot de direction à hauteur normale écartement des poutres 700
Montage de la
poutre transversale
|
Poutre
transversale |
Perçages
en haut pour HB150 |
|
|
|
Châssis |
Perçages
en bas pour HB190 et HB240 |
Pousser la poutre transversale
dans la position de montage nécessaire :
─ Pour
HB150 : pousser la poutre transversale sur les perçages supérieurs.
─ Pour
HB190 et HB240 : pousser la poutre transversale sur les perçages
inférieurs.

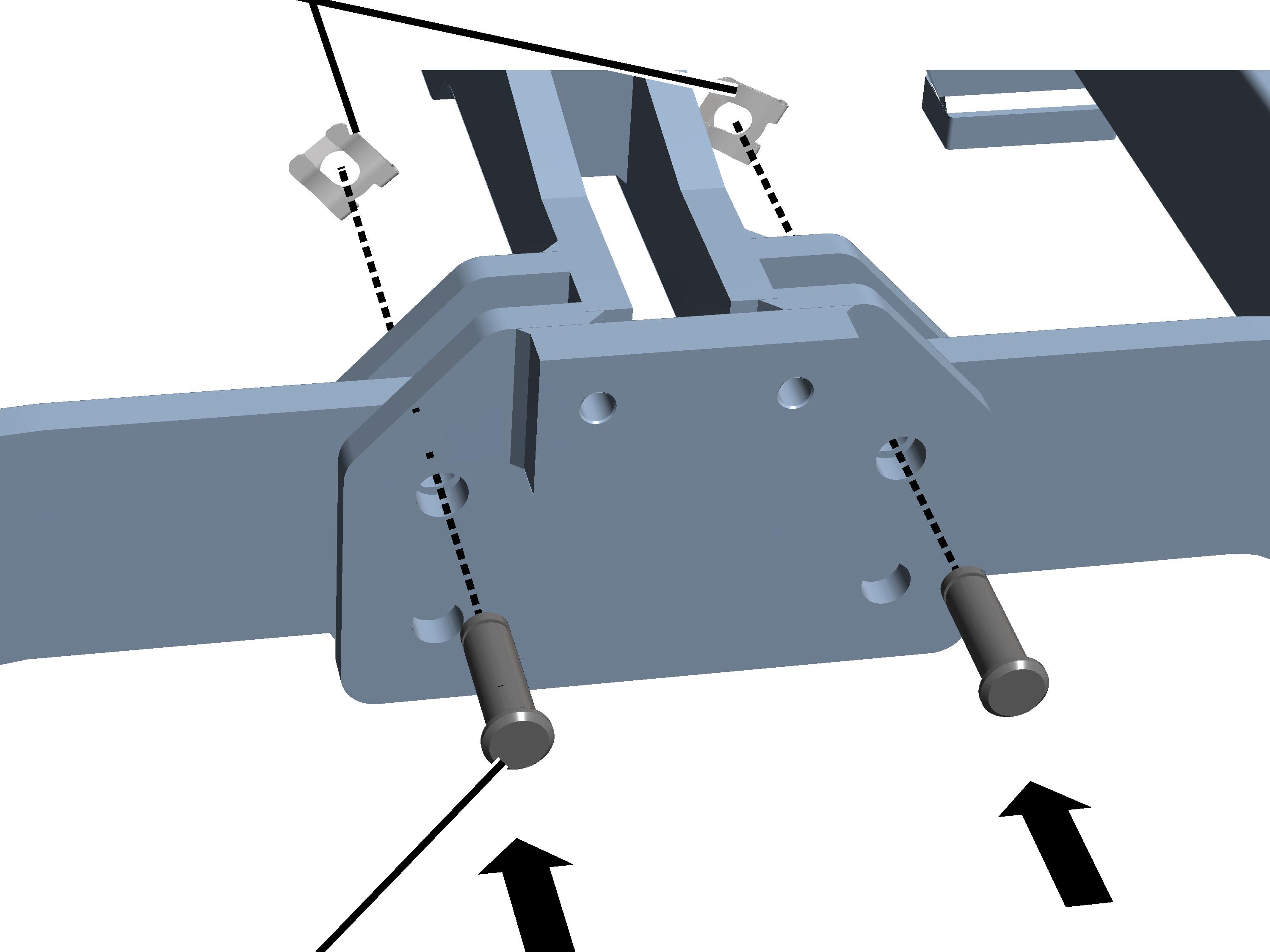

Des deux côtés de la poutre transversale :
|
Clip de
sécurité SL |
|
|
|
|
Boulon |
|
Introduire les 2 boulons à
travers la poutre transversale et le châssis.
Fixer les boulons avec les 4
clips de sécurité SL.
|

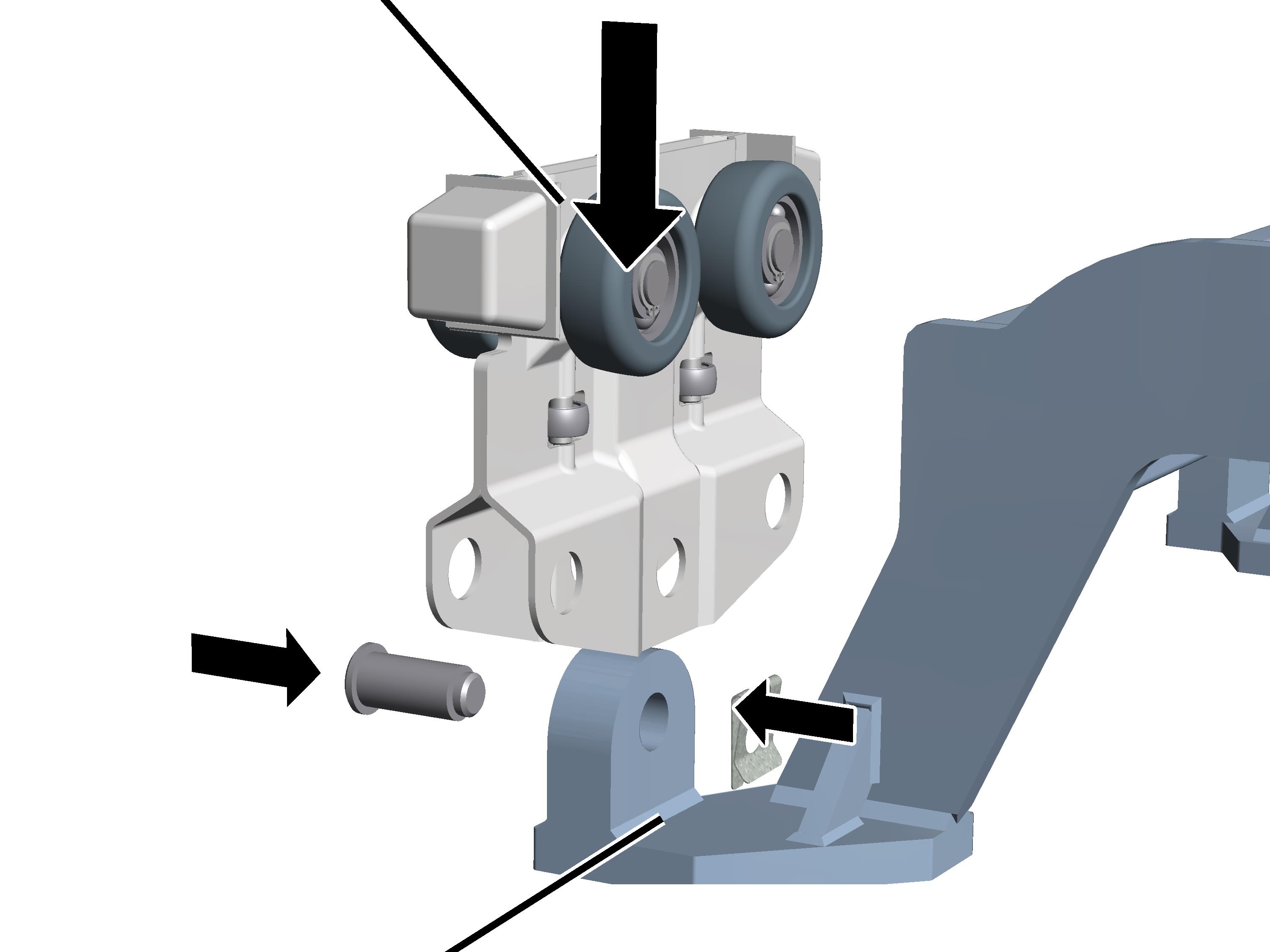

Chariot
de translation |
|
|
|
|
Œillet
du chariot de translation |
|
Pousser les 4 chariots de
translation HB6 sur les œillets de chariot de translation du châssis du chariot
de direction.
Introduire les 4 boulons à
travers le chariot de translation et l'œillet de chariot de translation.
Fixer les boulons avec les 4
clips de sécurité SL.
Uniquement pour châssis du
chariot de direction rehaussé écartement des poutres 700
Montage des
chariots de translation
|
Chariot
de translation |
|
|
|
|
Œillet
du chariot de translation |
|
Pousser les 4 chariots de
translation HB6 sur les œillets de chariot de translation du châssis du chariot
de direction.
Introduire les 4 boulons à
travers le chariot de translation et l'œillet de chariot de translation.
Fixer les boulons avec les 4
clips de sécurité SL.
Uniquement pour châssis du
chariot de direction à hauteur normale écartement des poutres 850
Montage du
châssis du chariot de direction
|
Poutre
transversale |
|
|
|
|
Poutre |
Perçage
vers le bas pour HB150 et HB190
Perçages vers le haut pour
HB240 |
|
|
|
Tourner les deux poutres avec le
perçage dans la position de montage nécessaire :
─ Pour
HB150 et HB190 : tourner les perçages vers le bas.
─ Pour
HB240 : tourner les perçages vers le haut.
Côté charnière : fixer les
poutres avec boulon et clip de sécurité SL.
Côté sans
charnière : visser la poutre en I avec 2 vis hexagonales M16x105, 4
rondelles et 2 écrous M16. 250 Nm
|
Support
d'axe |
|
|
|
Tourner le support d'axe dans la
position de montage nécessaire :
─ Pour
HB150 : tourner le support d'axe avec l'axe vers le haut.
─ Pour
HB190 et HB240 : tourner le support d'axe avec l'axe vers le bas.
Visser le support d'axe avec 2
vis à côtes M16x55. 170 Nm
Montage des
chariots de translation
|
|
|
Chariot
de translation |
Support
d'axe |
Placer les 4 chariots de
translation sur les supports d'axe.
|
|
|
|
Clip de
sécurité SL |
Fixer les chariots de
translation avec les 4 clips de sécurité SL.
